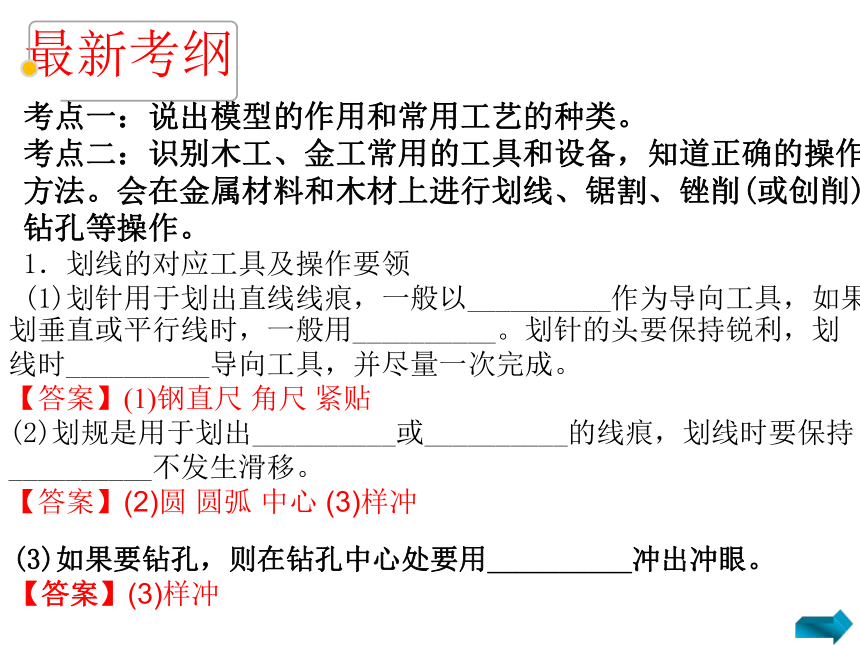

課件20張PPT。第七章　模型或原型的制作最新考綱好題精練典題精析第７章考情分析最新考綱考點一：說出模型的作用和常用工藝的種類。
考點二：識別木工、金工常用的工具和設備，知道正確的操作方法。會在金屬材料和木材上進行劃線、鋸割、銼削(或創削)、鉆孔等操作。
1．劃線的對應工具及操作要領
(1)劃針用于劃出直線線痕，一般以__________作為導向工具，如果劃垂直或平行線時，一般用__________。劃針的頭要保持銳利，劃線時__________導向工具，并盡量一次完成。
【答案】(1)鋼直尺 角尺 緊貼
(2)劃規是用于劃出__________或__________的線痕，劃線時要保持__________不發生滑移。
【答案】(2)圓 圓弧 中心 (3)樣沖(3)如果要鉆孔，則在鉆孔中心處要用__________沖出沖眼。

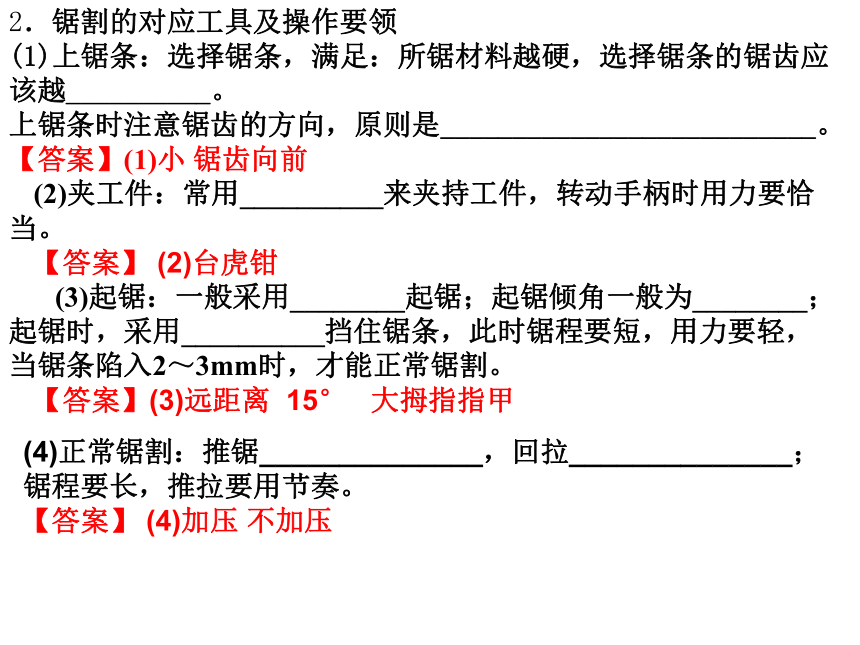

【答案】(3)樣沖2．鋸割的對應工具及操作要領
(1)上鋸條：選擇鋸條，滿足：所鋸材料越硬，選擇鋸條的鋸齒應該越__________。
上鋸條時注意鋸齒的方向，原則是__________________________。
【答案】(1)小 鋸齒向前(2)夾工件：常用__________來夾持工件，轉動手柄時用力要恰當。
【答案】 (2)臺虎鉗
(3)起鋸：一般采用________起鋸；起鋸傾角一般為________；起鋸時，采用__________擋住鋸條，此時鋸程要短，用力要輕，當鋸條陷入2～3mm時，才能正常鋸割。
【答案】(3)遠距離 15° 大拇指指甲 (4)正常鋸割：推鋸______________，回拉______________；鋸程要長，推拉要用節奏。

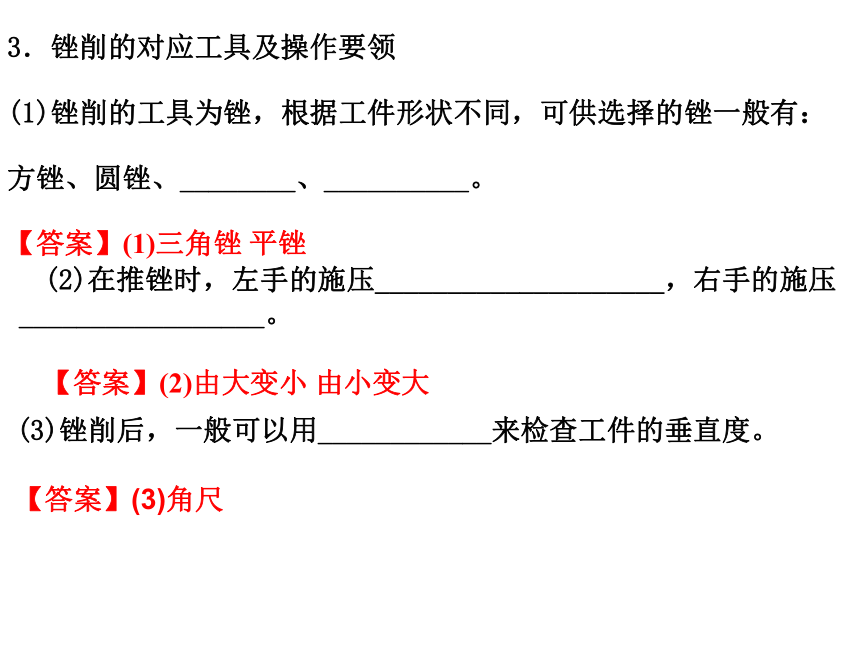

【答案】 (4)加壓 不加壓 3．銼削的對應工具及操作要領
(1)銼削的工具為銼，根據工件形狀不同，可供選擇的銼一般有：方銼、圓銼、________、__________。
【答案】(1)三角銼 平銼 (2)在推銼時，左手的施壓____________________，右手的施壓_________________。
【答案】(2)由大變小 由小變大 (3)銼削后，一般可以用____________來檢查工件的垂直度。
【答案】(3)角尺

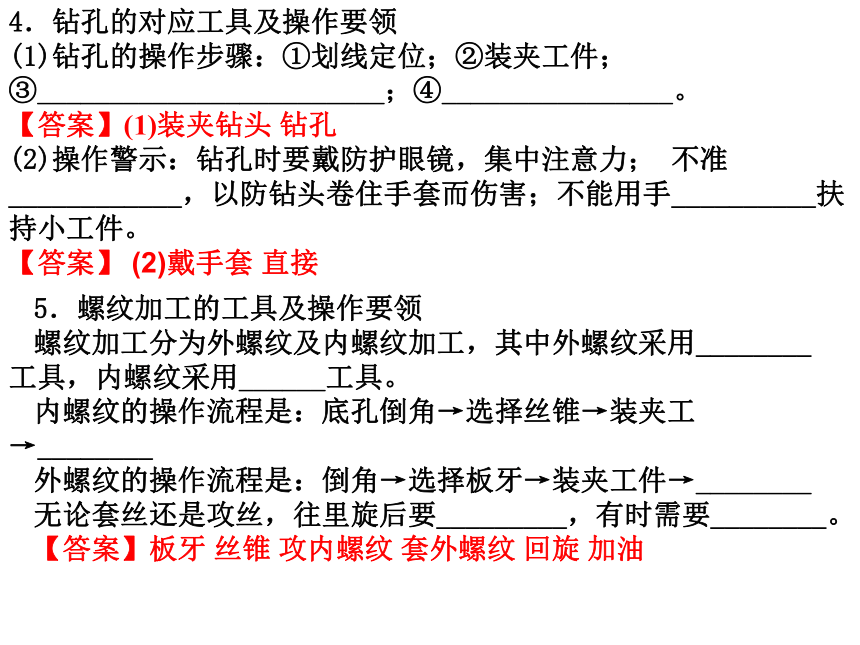

4．鉆孔的對應工具及操作要領
(1)鉆孔的操作步驟：①劃線定位；②裝夾工件；③________________________；④________________。
【答案】(1)裝夾鉆頭 鉆孔
(2)操作警示：鉆孔時要戴防護眼鏡，集中注意力； 不準____________，以防鉆頭卷住手套而傷害；不能用手__________扶持小工件。
【答案】 (2)戴手套 直接5．螺紋加工的工具及操作要領
螺紋加工分為外螺紋及內螺紋加工，其中外螺紋采用________工具，內螺紋采用______工具。
內螺紋的操作流程是：底孔倒角→選擇絲錐→裝夾工→________
外螺紋的操作流程是：倒角→選擇板牙→裝夾工件→________
無論套絲還是攻絲，往里旋后要_________，有時需要________。
【答案】板牙 絲錐 攻內螺紋 套外螺紋 回旋 加油6．連接加工的工具及說明
(1)鉚接：常用于______________連接，常用______________作為工具。
【答案】　　(1)金屬框架連接(鋁) 鉚釘槍 (2)焊接：適合于______________之間焊接，分為錫焊、電焊與氣焊。
【答案】　 (2)金屬(鐵) (3)螺栓螺母連接：特點是__________________________________。

(4)元寶螺帽的連接：特點是_______________________________。
【答案】 (4)不需要專用工具就能夠操作 【答案】(3)拆卸

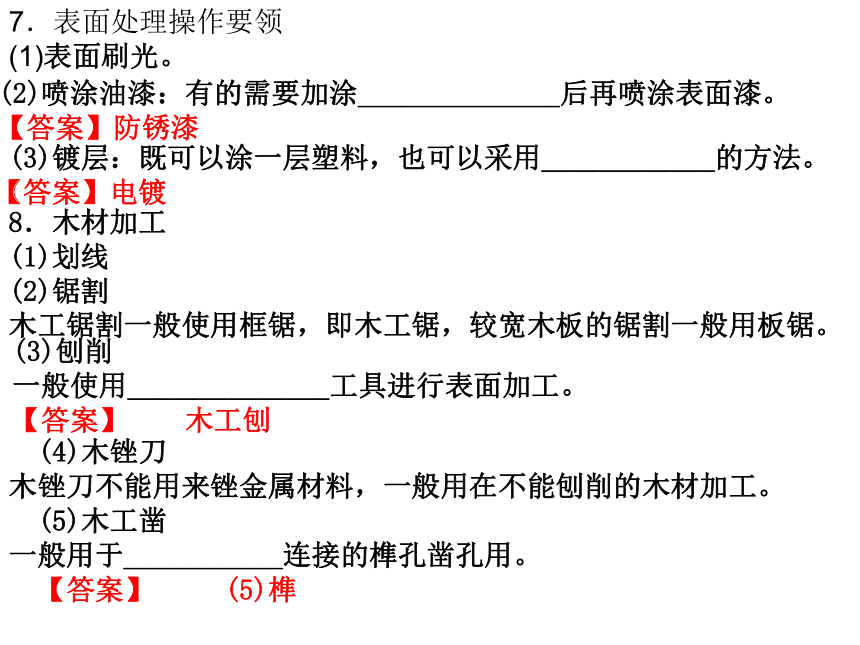

(2)噴涂油漆：有的需要加涂______________后再噴涂表面漆。
【答案】防銹漆 (3)鍍層：既可以涂一層塑料，也可以采用____________的方法。
【答案】電鍍8．木材加工
(1)劃線
(2)鋸割
木工鋸割一般使用框鋸，即木工鋸，較寬木板的鋸割一般用板鋸。7．表面處理操作要領
(1)表面刷光。(3)刨削
一般使用______________工具進行表面加工。
【答案】　　木工刨 (4)木銼刀
木銼刀不能用來銼金屬材料，一般用在不能刨削的木材加工。
(5)木工鑿
一般用于___________連接的榫孔鑿孔用。
【答案】　　 (5)榫
　考點三：能根據設計方案選擇加工工藝，制作簡單產品的模型。
　　制作簡單產品的模型的一般步驟：
　　(1)選擇合適的________________；
　　(2)根據本地的條件，準備適當的______________和加工設備；
　　(3)按設計圖樣________________；
　　(4)對材料進行________________、切削等加工；
　　(5)__________________________；
(6)對模型進行____________處理；
(7)對產品的外觀造型和色彩進行__________，對產品的結構、
功能進行檢測和______，檢驗是符合設計要求；
(8)對設計方案進行______________，做成展示模型(樣品)。
【答案】(1)材料 (2)工具 (3)劃線 (4)鋸割 (5)裝配 (6)表面 (7)評價 試驗 (8)修改重點能力提升：
1、工藝各個操作的作用的理解，能結合具體加工事列分析。
2、細致掌握各種加工工具的作用和操作要領，學會選擇使用合適的工具加工。1. (2011年9月浙江省高考)在300×300×10mm的木板中心加工一個直徑為50mm的圓孔，下列工具中合適的是( )【答案】 A2．張偉要在一根方木上加工榫頭與榫孔(如圖)，下列的工具中不需要的是( )
A．①③ B．③⑥ C．①⑤ D．②
【答案】D【答案】B　3.鉗工操作中一些工具需要配合使用，以下搭配中不合理的是 （ ） 【答案】C
4.如圖所示是某吊扇的安裝示意圖，吊球架通過連接件與水泥天花板連接，合理的連接件是5.如圖所示，要把直角鋼板固定在方鋼管上，應采用的連接件是（????? ）??? 【答案】A
6. 如圖所示的家用鐵鍋，手柄與鍋體的連接方式是 ( )
A．膠連接 B．釘連接
C．鉚連接 D．榫連接
【答案】 C如圖所示為小木床和護欄的示意圖，護欄兩端分別裝有轉動軸和限位銷，護欄通過連接件安裝到床上。請完成7-8題。
7.要求護欄能豎起和放下，豎起時固定可靠。合理的連接件是【答案】B
8.要把該連接件安裝到小木床上，合理的標準件與安裝工具是【答案】C
9.下列手工加工操作中不準戴手套的是
A.鉆孔 B.攻絲
C.鋸割 D.銼削【答案】 A　10.以下操作要領和規程中，說法不正確的是
A.鉆孔時要戴防護眼鏡，以防切屑飛出傷害眼睛
B.攻絲起攻時，一只手的掌心按住扳手中部沿絲錐軸線下壓，另一只手配合做順向旋進
C.鋸割起鋸時，不能用拇指將鋸條限定在鋸割位置，防止鋸條滑動鋸傷手指
D.銼削時，在推銼過程中，要使銼刀平穩而不上下擺動【答案】C　11．如圖所示的加工方法說法正確的是( )
A．加工方法是套絲，選用的工具是板牙、板牙扳手
B．加工方法是攻絲，選用的工具是絲錐、絲錐扳手
C．加工方法是鉆孔，選用的工具是鉆頭、扳手
D．操作時，應經常倒轉1/4—1/2圈，防止板牙過熱 【答案】A
