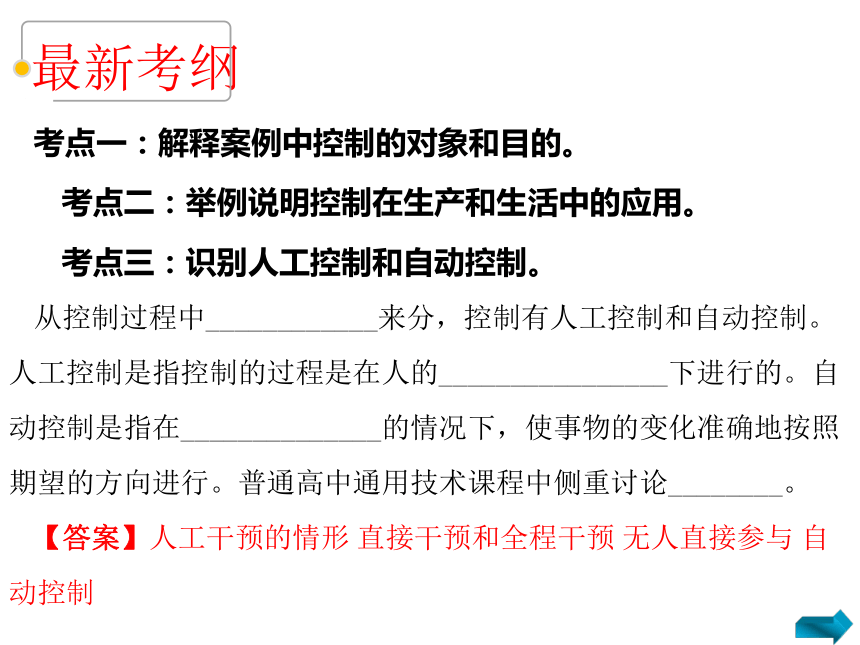

課件24張PPT。第四單元 控制與設計最新考綱好題精練典題精析第4單元考情分析考點一：解釋案例中控制的對象和目的。
考點二：舉例說明控制在生產和生活中的應用。
考點三：識別人工控制和自動控制。
從控制過程中____________來分，控制有人工控制和自動控制。人工控制是指控制的過程是在人的________________下進行的。自動控制是指在______________的情況下，使事物的變化準確地按照期望的方向進行。普通高中通用技術課程中側重討論________。
【答案】人工干預的情形 直接干預和全程干預 無人直接參與 自動控制重點能力提升：

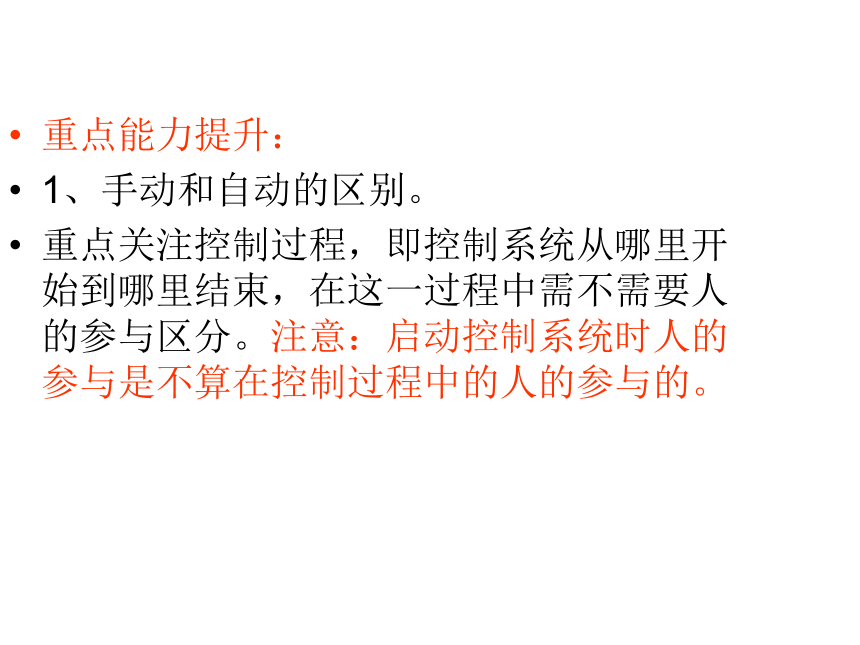

1、手動和自動的區別。

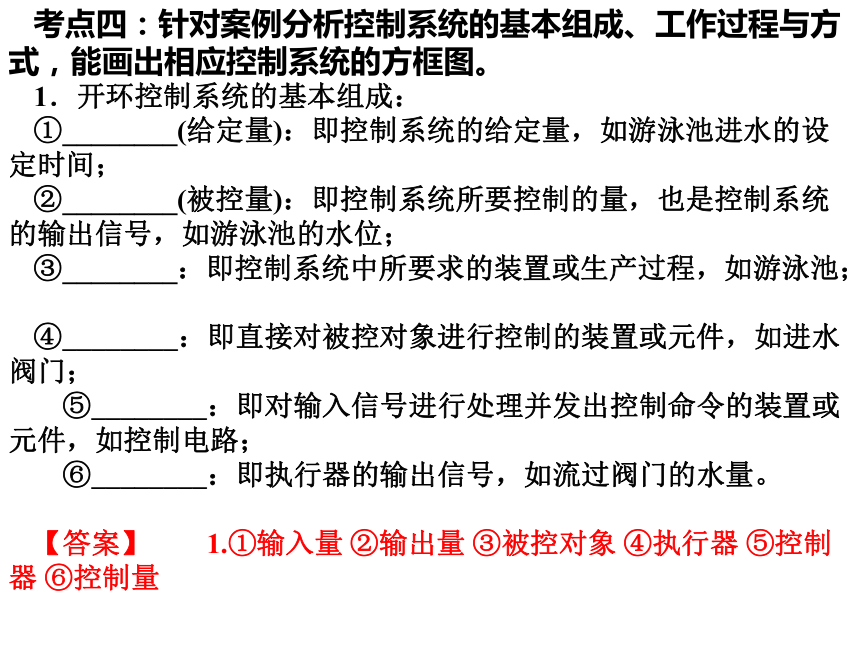

重點關注控制過程，即控制系統從哪里開始到哪里結束，在這一過程中需不需要人的參與區分。注意：啟動控制系統時人的參與是不算在控制過程中的人的參與的。考點四：針對案例分析控制系統的基本組成、工作過程與方式，能畫出相應控制系統的方框圖。
1．開環控制系統的基本組成：
①________(給定量)：即控制系統的給定量，如游泳池進水的設定時間；
②________(被控量)：即控制系統所要控制的量，也是控制系統的輸出信號，如游泳池的水位；
③________：即控制系統中所要求的裝置或生產過程，如游泳池；④________：即直接對被控對象進行控制的裝置或元件，如進水閥門；
⑤________：即對輸入信號進行處理并發出控制命令的裝置或元件，如控制電路；
⑥________：即執行器的輸出信號，如流過閥門的水量。

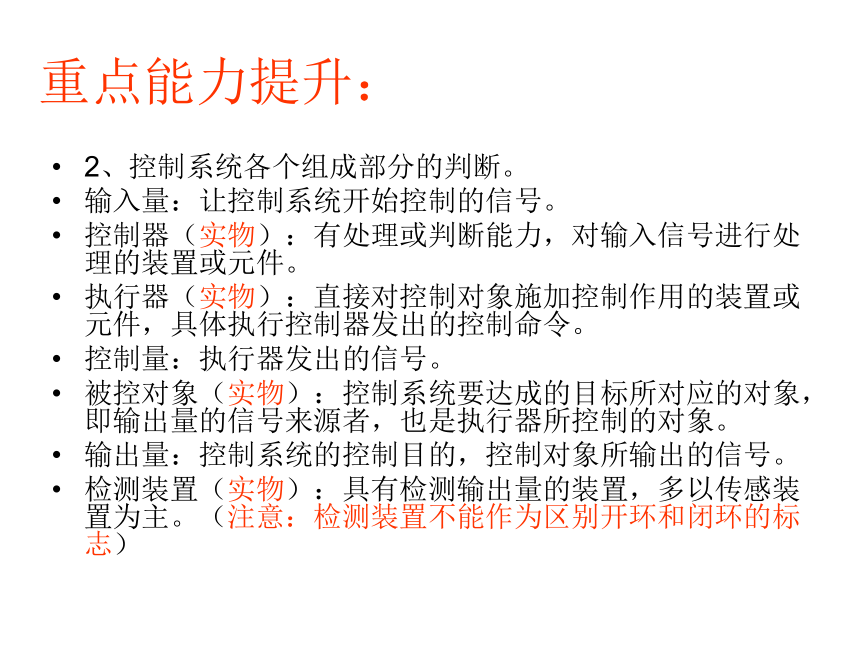

【答案】　　1.①輸入量 ②輸出量 ③被控對象 ④執行器 ⑤控制器 ⑥控制量重點能力提升：2、控制系統各個組成部分的判斷。
輸入量：讓控制系統開始控制的信號。
控制器（實物）：有處理或判斷能力，對輸入信號進行處理的裝置或元件。
執行器（實物）：直接對控制對象施加控制作用的裝置或元件，具體執行控制器發出的控制命令。
控制量：執行器發出的信號。
被控對象（實物）：控制系統要達成的目標所對應的對象，即輸出量的信號來源者，也是執行器所控制的對象。
輸出量：控制系統的控制目的，控制對象所輸出的信號。

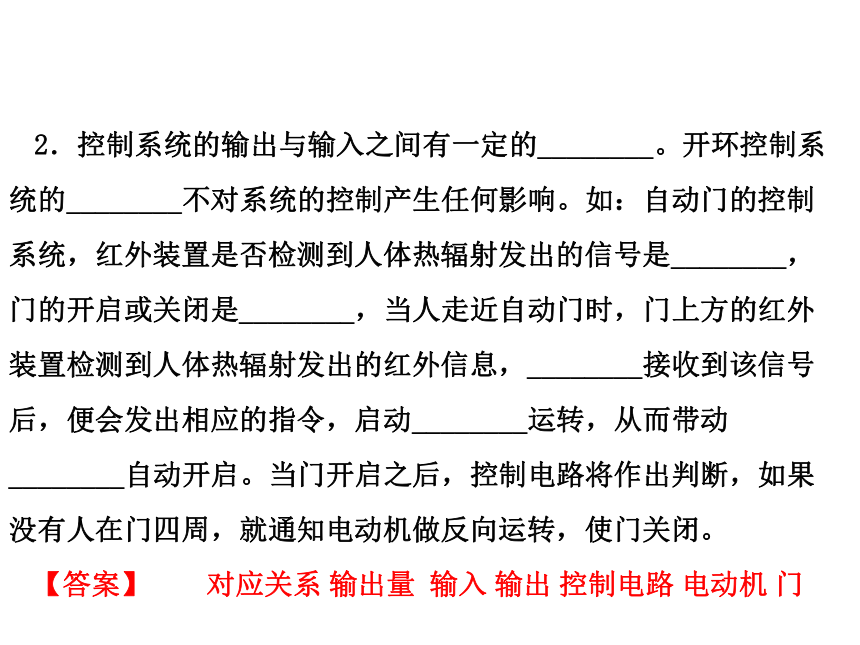

檢測裝置（實物）：具有檢測輸出量的裝置，多以傳感裝置為主。（注意：檢測裝置不能作為區別開環和閉環的標志）2．控制系統的輸出與輸入之間有一定的________。開環控制系統的________不對系統的控制產生任何影響。如：自動門的控制系統，紅外裝置是否檢測到人體熱輻射發出的信號是________，門的開啟或關閉是________，當人走近自動門時，門上方的紅外裝置檢測到人體熱輻射發出的紅外信息，________接收到該信號后，便會發出相應的指令，啟動________運轉，從而帶動________自動開啟。當門開啟之后，控制電路將作出判斷，如果沒有人在門四周，就通知電動機做反向運轉，使門關閉。

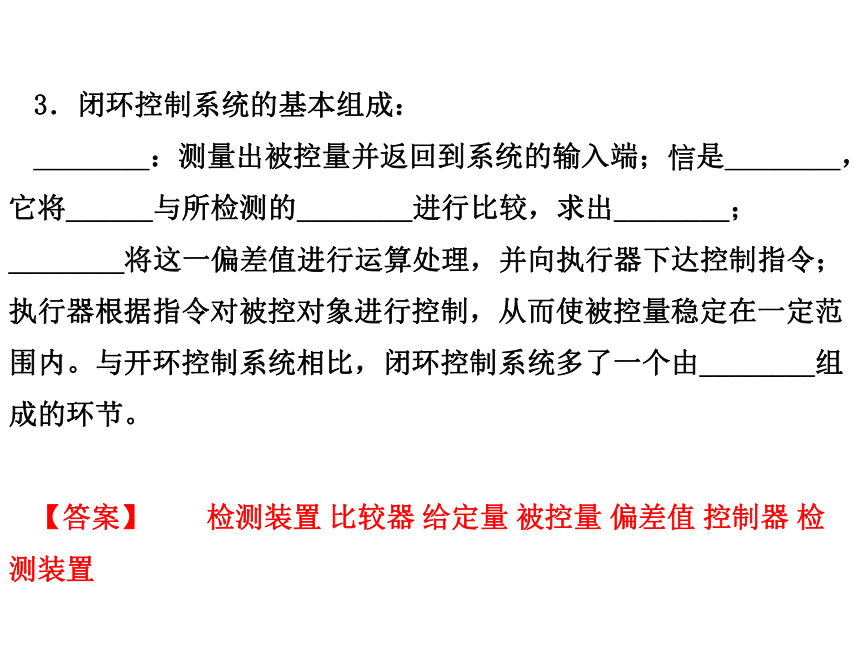

【答案】　　對應關系 輸出量 輸入 輸出 控制電路 電動機 門3．閉環控制系統的基本組成：
________：測量出被控量并返回到系統的輸入端；?是________，它將______與所檢測的________進行比較，求出________；________將這一偏差值進行運算處理，并向執行器下達控制指令；執行器根據指令對被控對象進行控制，從而使被控量穩定在一定范圍內。與開環控制系統相比，閉環控制系統多了一個由________組成的環節。
【答案】　　檢測裝置 比較器 給定量 被控量 偏差值 控制器 檢測裝置

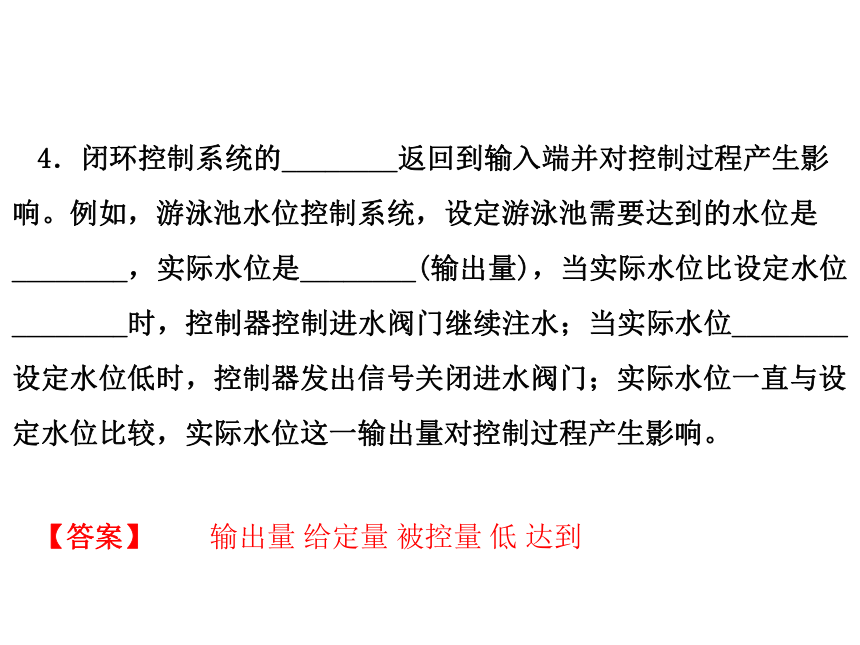

4．閉環控制系統的________返回到輸入端并對控制過程產生影響。例如，游泳池水位控制系統，設定游泳池需要達到的水位是________，實際水位是________(輸出量)，當實際水位比設定水位________時，控制器控制進水閥門繼續注水；當實際水位________設定水位低時，控制器發出信號關閉進水閥門；實際水位一直與設定水位比較，實際水位這一輸出量對控制過程產生影響。

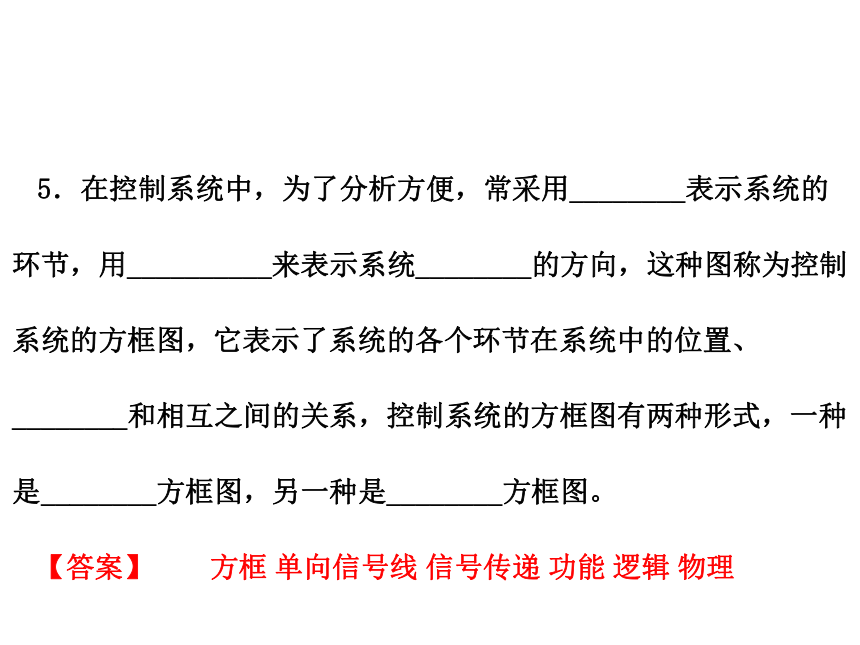

【答案】　　輸出量 給定量 被控量 低 達到5．在控制系統中，為了分析方便，常采用________表示系統的環節，用__________來表示系統________的方向，這種圖稱為控制系統的方框圖，它表示了系統的各個環節在系統中的位置、________和相互之間的關系，控制系統的方框圖有兩種形式，一種是________方框圖，另一種是________方框圖。
【答案】　　方框 單向信號線 信號傳遞 功能 邏輯 物理 6．開環控制系統的方框圖如下：上圖中，輸入量即________________；輸出量(被控量)即______________________，也是控制系統的輸出信號；被控對象即控制系統中________________的裝置或生產過程；執行器即________的裝置或元件；控制器即對__________進行處理并發出______________的裝置或元件；控制量即________的輸出信號。【答案】輸入量 控制器 執行器 控制量 被控對象 輸出量
控制系統的給定量 控制系統所要控制的量 所要求控制 直接對被控對象進行控制 輸入信號
　　控制命令 執行器 7.閉環控制系統的方框圖如下：上圖中，檢測裝置測量出______________并返回到系統的____________；⊕是比較器，它將________與所檢測的________進行比較，求出__________；控制器將這一__________進行運算處理，并向________下達控制指令；執行器根據指令對________進行控制，從而使被控量穩定在一定范圍內。
【答案】　給定量 控制器 執行器 控制量 被控對象 被控量 檢測裝置
　　被控量 輸入端 給定量 被控量 偏差值 偏差值 執行器 被控對象
重點能力提升：
3、開環和閉環的區別
依據反饋區分開環無反饋，閉環有反饋。也可以抓住控制系統的輸出量判定。考點五：針對簡單控制系統說明其主要干擾因素。
1．在控制系統中，除________以外，引起________變化的各種因素稱為干擾因素。在一般控制系統中，干擾因素是需要克服的。而在有些情況下，卻可以______干擾因素實現某種目的。
【答案】　　1.輸入量(給定值) 被控量 利用 2．在控制系統中，干擾因素可能有________，也可能有________。如戰士在大風大雨中進行設計練習，________和________都是子彈命中準確度的干擾因素。干擾可以影響到控制系統的________。
【答案】一個 多個 風 雨 各個環節 考點六：解釋反饋的含義，說出閉環控制系統中反饋環節的作用。
1．控制系統中，將________通過適當?shù)臋z測裝置返回到輸入端并與__________進行比較的過程，就是反饋。利用反饋來分析和處理被控對象，通過系統的輸出來調整系統的行為，使系統沿著預期的目標運行的方法，稱為反饋方法。閉環控制系統的核心是通過____________________。
【答案】　　1.輸出量 輸入量 反饋來減少被控量(輸出量)的偏差考點七：知道功能模擬方法和黑箱方法。
考點八：能根據要求設計簡單的控制系統。
1．控制系統設計必須考慮的基本問題有：
①明確控制的目的；②分析被控對象的主要特性；③確定____________________；④分析__________；⑤方案選擇；⑥調試、運行和評價；⑦系統的成本、元件、設備分析等。
【答案】　　1.被控量和控制量 主要的干擾因素2．對于簡單的閉環控制系統，有以下基本要求：
①一個閉環控制系統要正常工作，首先必須是________的。
②控制系統的控制精度必須符合要求，即系統的輸出量與給定值之間的差應控制在 ______________。
③閉環控制系統應有較好的____________性能。
【答案】　　①穩定 ②允許的范圍之內 ③抗干擾3．設計一個控制系統，是選擇開環控制還是閉環控制，應根據對________的要求以及________而定。在控制系統設計過程中，被控對象通常是通過了解________與________之間的關系來分析它的基本特性。__________和__________的確定是控制方案的關鍵，對于簡單控制系統，需要控制的量往往被確定為__________，__________應選擇可控制的、對抑制干擾因素和保持系統穩定有明顯作用的量。
【答案】控制精度 條件的可行性 輸入 輸出 被控量 控制量 被控量 控制量考點九：能根據開環系統的設計方案，制作一個控制裝置。
開環控制系統的設計，首先明確設計要求，明確被控對象、被控量和控制量后，即可考慮具控制系統的方案。根據方案，選擇經濟、易于實現的基本條件來確定具體實用的控制器、執行器等來制作控制裝置。重點能力提升：
4、理解開環和閉環的控制原理和過程。
開環是一個單向信號而閉環是一個循環的信號。重點是理解反饋在閉環中的作用，開環不具備反饋環節。開環控制系統主要關注控制系統輸入量對控制系統的影響，而閉環控制系統的輸出量也會影響控制系統工作過程。
1. 如圖所示是一種風阻尼器，用于高層建筑應對臺風。一個幾百噸重的大鐵球通過彈簧和液壓裝置安裝在高層建筑物的中上部，當強風來襲時，該裝置的傳感器探測到建筑物的搖晃程度，通過計算機控制液壓裝置推動大鐵球向反方向運動，從而降低建筑物的搖晃程度。若把大鐵球作為被控對象，下列分析中不正確的是( ) A．輸入量是建筑物的搖晃程度
B．控制器是計算機
C．控制量是風力的大小
D．輸出量是大鐵球的運動方向和速度【答案】C　
【解析】　控制量是執行器施加給被控對象的，所以這里應該是液壓裝置推動大鐵球的力。2.如圖所示是某同學設計的自動干手器原理示意圖，當手靠近傳感器時，傳感器將感應信號發送給控制器，控制器控制繼電器閉合，電吹風開始工作。若將電吹風看作被控對象，則執行器是
A.傳感器 B.控制器
C.繼電器 D.插頭【答案】C　3.要設計水箱水位的閉環控制系統，下列器材中，適合用作檢測裝置的是【答案】D如圖所示是消防管網的水壓控制系統工作示意圖。當消防管網壓力降至壓力下限時，水泵啟動，使壓力上升；當消防管網壓力達到上限進，水泵停止運行，使消防管網壓力保持在設定的范圍內。請根據示意圖及其描述完成第4-5題。 4.該控制系統的執行器是（???? ）A.水壓檢測裝置 ??? ?? B.電控單元C.壓力罐???????????????????D.水泵5.電壓.溫度等變化會影響輸出量的穩定，這些影響被稱為該控制系統的（???? ）A.反饋???????????????? B.干擾C.被控量???????????? D.控制量【答案】D【答案】B如圖所示為公共廁所人體感應自動供水系統示意圖。當探頭檢測到有人進入廁所，控制器控制電磁閥打開，向水箱供水。請根據示意圖和上述說明，完成6-7題。6.該供水控制系統的執行器是
A.水箱
B.進水閥
C.探頭
D.電磁閥7.適合用作探頭的是
A.紅外傳感器 B.壓力傳感器
C.水位傳感器 D.光敏傳感器【答案】D【答案】A8. 如圖所示是自動變速扶梯控制過程示意圖。無乘客時，扶梯緩慢運行；當乘客進入檢測傳感器的檢測范圍時，控制器接收到傳感器的檢測信號，控制電動機和傳動裝置加速轉動扶梯正常運行。請下列問題：
（1）根據示意圖及描述，分析自動扶梯系統控制過程，在方框圖中“ ”處填寫相應內容：
（2）為防止扶梯加速使乘客站立不穩，檢測傳感器的安裝位置應在________（在①乘客進入扶梯踏步前；②乘客進入扶梯踏步之后
中選擇一項，將序號填
寫在“________”處）；(3)該系統在運行時需要解決下面的問題，當乘客進入檢測傳感器檢測范圍時，扶梯正常運行，當乘客隨著扶梯運行離開檢測范圍后，扶梯又回到緩慢運行狀態，而此時乘客還沒離開扶梯。從合理性、可行性方面考慮，以下措施中合理的是________(在下列措施中選擇一項，將序號填寫在“________”處)。
①控制器中安裝計時器，當有乘客進入時，扶梯正常運行，計時器開始計時；若達到設定的乘客離開扶梯的時間，無其他乘客進入，扶梯自動緩慢運行，有其他乘客進入時，計時器將重新計時。
②在扶梯上布滿檢測傳感器，保證乘客在扶梯上的任一位置都能被檢測到，只有乘客完全離開扶梯時，扶梯才會緩慢運行。
③在每個踏步上安裝檢測傳感器，只要踏步上有乘客便正常運行，無乘客時便緩慢運行。
