斜面
輪軸
滑輪
杠桿
簡單機械
斜面
輪軸
滑輪
杠桿

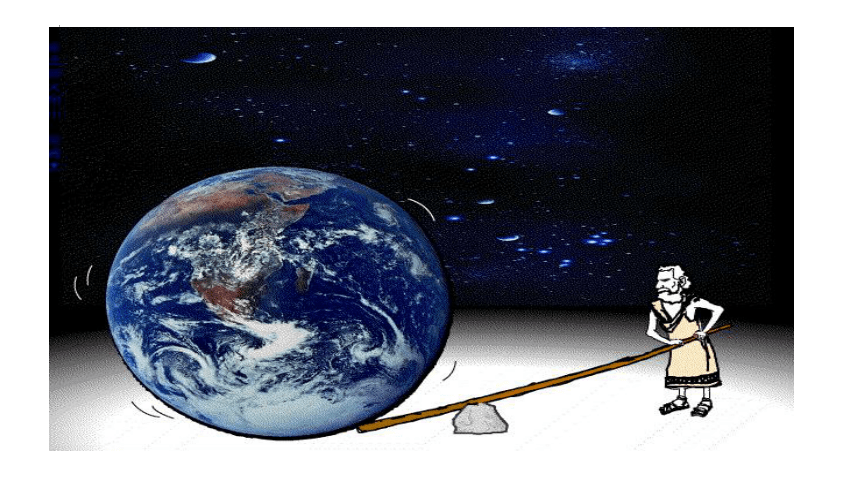

古希臘物理學家阿基米德曾說過：“如果給我一個支點，我能把地球抬起來?！?br/>如果只給阿基米德一個支點,他能否撬起地球？
如果條件都具備阿基米德就可以撬動地球嗎？
如果只給阿基米德一個支點,他能否撬起地球？

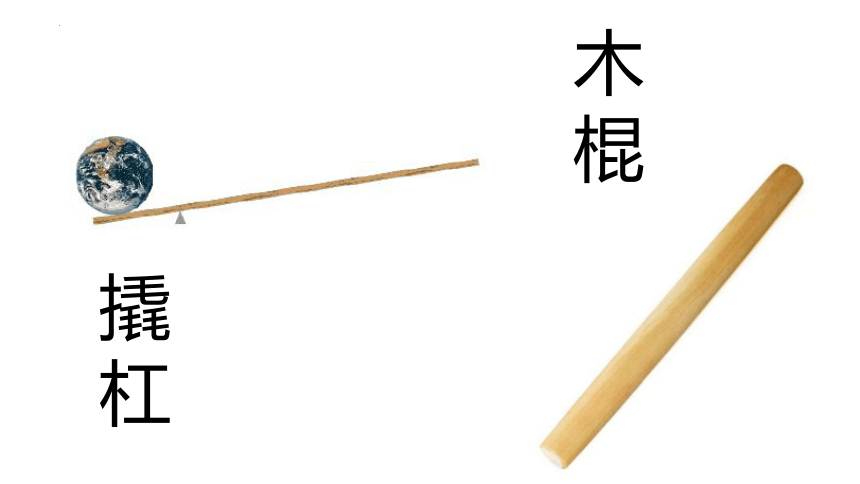

撬杠
撬杠
木棍
如果只給阿基米德一個支點,他能否撬起地球？
如果條件都具備阿基米德就可以撬動地球嗎？
撬杠為什么能撬起地球（重物）？它有什么作用呢？
第五單元 簡單機械
17 撬杠的學問
探究杠桿的秘密
1
像撬杠這樣，在力的作用下繞著固定點轉動的硬棒叫做杠桿。
探究杠桿的秘密
1
一個杠桿由什么組成？
阻力點
動力點
在杠桿上起支撐作用的固定點叫做支點；使杠桿轉動的用力點叫做動力點；阻礙杠桿轉動的施力點叫做阻力點。
三要素：
動力點
阻力點
支點
杠桿由動力點、阻力點、支點組成。但它們的位置是否固定
三要素位置并不固定
你來驗證
我們知道使用撬杠可以輕松地撬動巨石，也就是說使用撬杠可以省力，但是杠桿一定會省力嗎？怎樣才能省力呢？
討論：如果動力點不變，改變支點到阻力點的距離，以下幾個問題在什么情況下會發生：（用大于、小于、等于形容）
①在什么情況下，杠桿省力？
②在什么情況下，杠桿費力？
③在什么情況下，杠桿既不省力也不費力？
阻力點
動力點
阻力點
動力點
阻力點
動力點
根據是否省力，杠桿可分為三種類型：省力杠桿、費力杠桿和既不省力也不費力的杠桿。
從支點到動力點作用線的垂直距離叫“動力臂”，從支點到阻力點作用線的垂直距離叫“阻力臂”。
阻力點
動力點
阻力臂
動力臂
討論：那么，如果動力點不變，改變支點到阻力點的距離，以下幾個問題在什么情況下會發生：（用大于、小于、等于形容）
①在什么情況下，杠桿省力？
②在什么情況下，杠桿費力？
③在什么情況下，杠桿既不省力也不費力？
根據是否省力，杠桿可分為三種類型：省力杠桿、費力杠桿和既不省力也不費力的杠桿。
支點離阻力點近，離動力點遠，省力。
支點離阻力點遠，離動力點近，費力。
支點離阻力點和動力點距離一樣，既不省力也不費力。
費力的杠桿，動力臂<阻力臂
（阻力臂長）
不省力也不費力的杠桿，動力臂=阻力臂
（動力臂、阻力臂一樣長）
省力的杠桿，動力臂>阻力臂
（動力臂長）
類 型 圖 例 關 系
省力杠桿 支點到阻力點的距離小于支點到動力點的距離。
動力臂>阻力臂
費力杠桿 支點到阻力點的距離大于支點到動力點的距離。
動力臂<阻力臂
既不省力也不費力的杠桿 支點到阻力點的距離等于支點到動力點的距離。
動力臂=阻力臂
類 型 圖 例 關 系
省力杠桿 動力臂>阻力臂
費力杠桿 動力臂<阻力臂
既不省力也不費力杠桿 動力臂=阻力臂
想一想，撬杠為什么能撬起重物？
撬杠正是利用了杠桿原理，把撬杠插入重物下面，在靠近重物處墊一個支點，這樣動力臂大于阻力臂，就能輕松地把重物撬起，撬杠越長，越省力。
那么，你知道生活中都有哪些地方用到了杠桿嗎？
2
尋找生活中杠桿的應用
生活中，我們經常會遇到一些需要解決的問題或需要完成的任務，比如：修剪指甲、夾取蛋糕、夾開核桃、稱量食鹽等。怎樣才能輕松省力地完成這些任務呢？
選擇合適的工具完成這四項任務，并思考：
這些工具是杠桿嗎？分別標出這些杠桿的支點、動力點和阻力點，并分析是什么類型的杠桿。
面包夾夾取蛋糕
核桃?jiàn)A夾開核桃
天平稱量食鹽
費力杠桿
省力杠桿
既不省力也不費力
剪指甲用指甲鉗，指甲鉗是一種復合杠桿。
指甲鉗是由幾種類型杠桿構成的？它們是怎樣組合工作的？
指甲鉗由兩個杠桿組合使用，能夠?qū)⒅讣仔藜舻梅浅Ｍ昝?br/>指甲鉗盡管有兩個杠桿組合而成，但整體還是省力的
省力杠桿
費力杠桿
生活中，還有哪些地方用到了杠桿？它們分別屬于哪種類型的杠桿？
獨輪車、鉗子、羊角錘、汽水板子、鍘刀、壓井屬于省力杠桿
竹夾、火鉗、鑷子、釣魚桿、理發用的剪刀屬于費力杠桿
天平、桿秤屬于既不省力也不費力杠桿
