第1單元 小小工程師
1.4 設計塔臺模型
聚焦問題，激發興趣

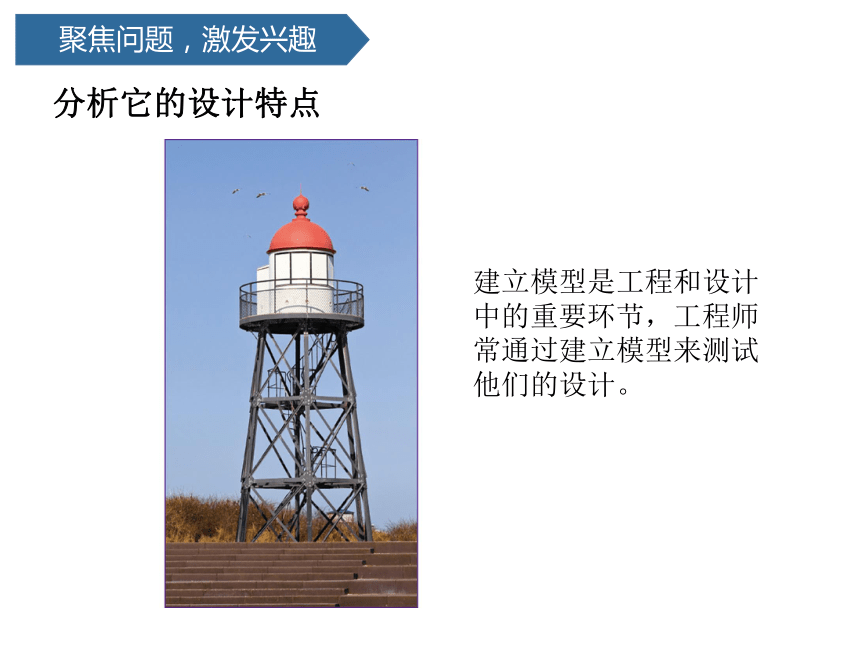

分析它的設計特點
建立模型是工程和設計中的重要環節，工程師常通過建立模型來測試他們的設計。

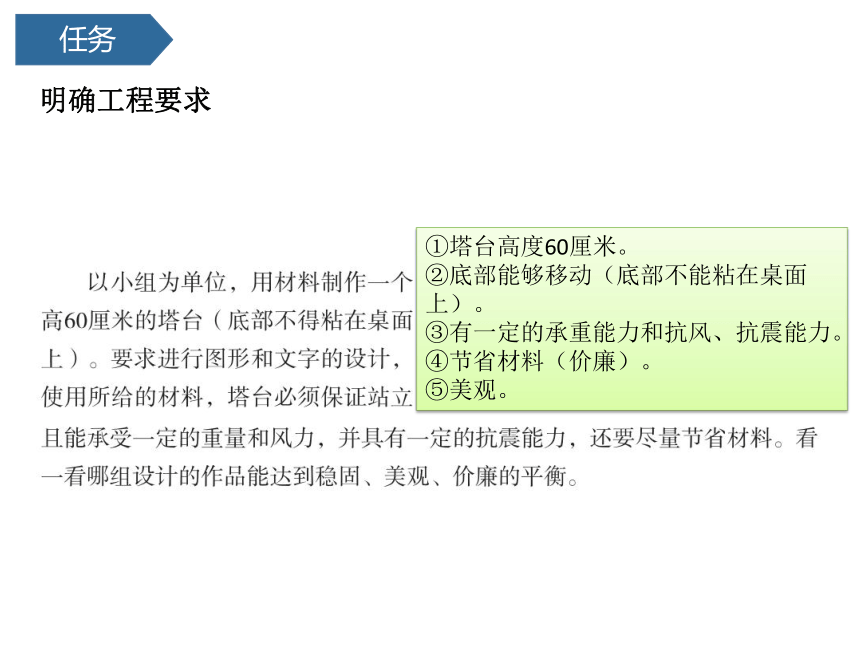

明確工程要求
任務
①塔臺高度60厘米。
②底部能夠移動（底部不能粘在桌面上）。
③有一定的承重能力和抗風、抗震能力。
④節省材料（價廉）。
⑤美觀。

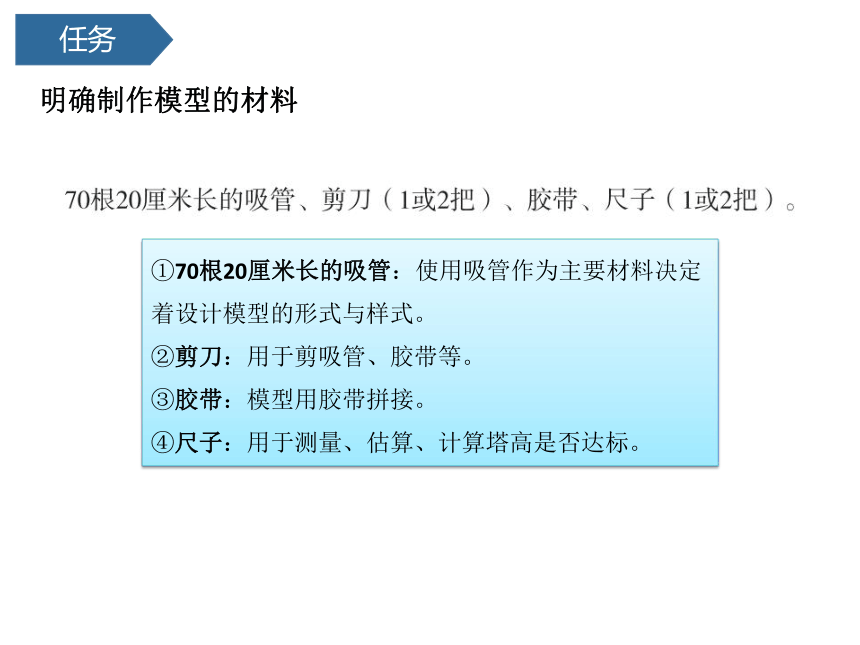

明確制作模型的材料
任務
①70根20厘米長的吸管：使用吸管作為主要材料決定著設計模型的形式與樣式。
②剪刀：用于剪吸管、膠帶等。
③膠帶：模型用膠帶拼接。
④尺子：用于測量、估算、計算塔高是否達標。

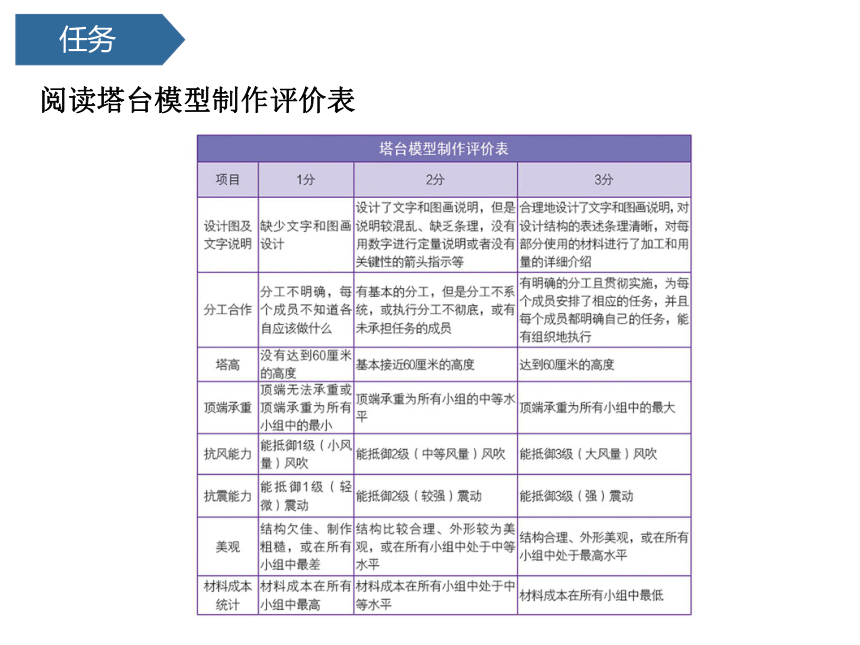

閱讀塔臺模型制作評價表
任務
依據評價表思考問題

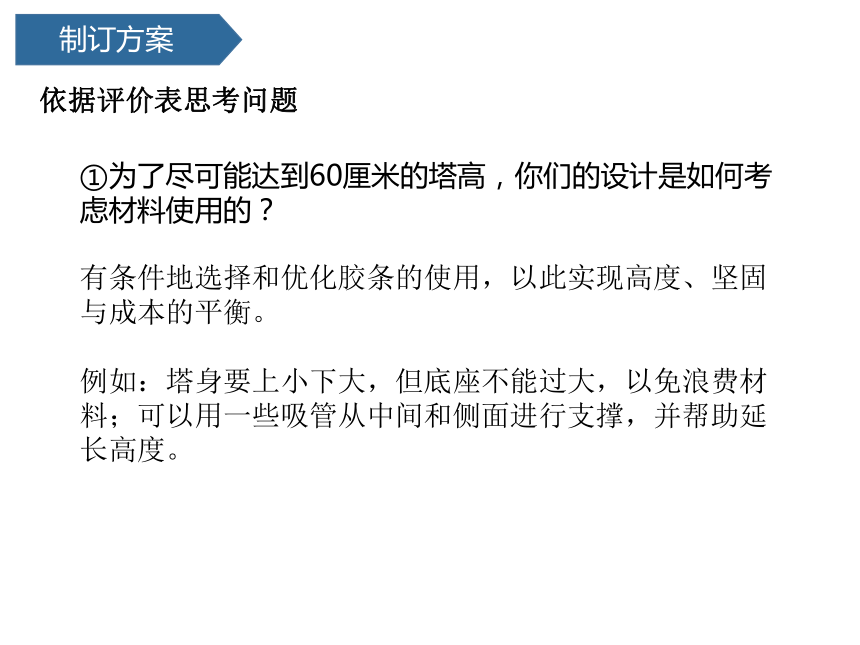

制訂方案
①為了盡可能達到60厘米的塔高，你們的設計是如何考慮材料使用的？
有條件地選擇和優化膠條的使用，以此實現高度、堅固與成本的平衡。
例如：塔身要上小下大，但底座不能過大，以免浪費材料；可以用一些吸管從中間和側面進行支撐，并幫助延長高度。
依據評價表思考問題
制訂方案

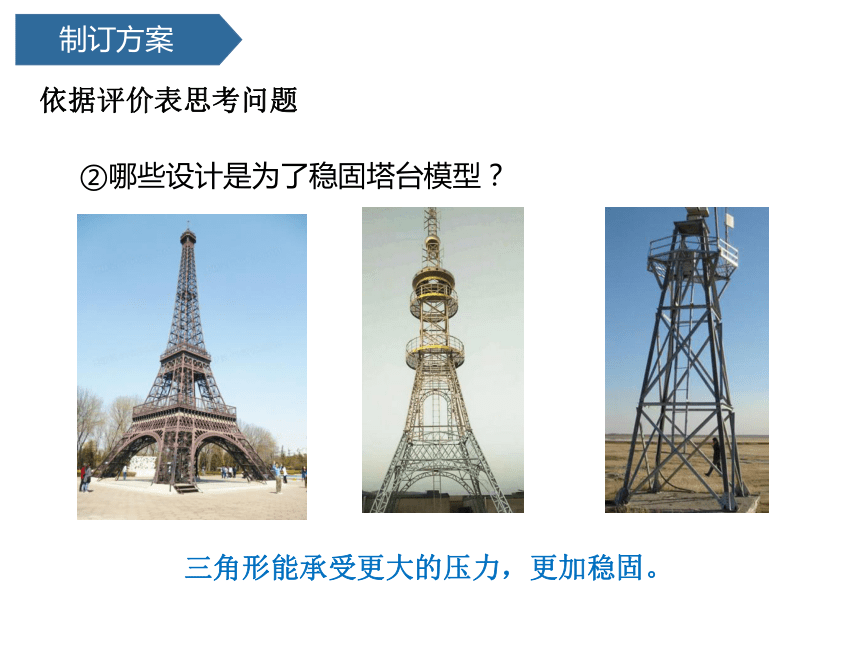

②哪些設計是為了穩固塔臺模型？
三角形能承受更大的壓力，更加穩固。
依據評價表思考問題
制訂方案
③如何保證塔臺不倒下？如何保證塔臺的傾斜角最小？
采用框架結構，這樣能減少空氣阻力。
塔臺要上小下大，上輕下重。
立柱等高，結構對稱。
依據評價表思考問題
制訂方案
④什么因素會導致塔臺產生傾斜角？
斜面支架與底座連接的角度不準確。
立柱不等高。
操作過程中疊加的吸管重量、長度不同等。
依據評價表思考問題
制訂方案
⑤如何保證塔臺能抵御大風或一定級別的地震？
第1種：耐震，加大底部面積或加重底座重量。
第2種：制震，塔臺底部加入彈簧。
第3種：免震，塔臺底部加滾珠。
以上設計中需要的材料也要計算在成本中。
開展設計活動
制訂方案
開展設計活動
制訂方案
在設計活動中協調制作評價表中的各個項目，同時要考慮根據設計方案進行制作時的難度要符合自身能力。
研討
（1）我們的設計方案完備嗎？是否考慮到了各個因素？
（2）我們的設計方案還有需要調整的地方嗎？打算怎樣進一步調整？
總結
工程要求：①塔高：60厘米
②功能：底部能夠移動
③穩固：有一定的承重、抗風、抗
震能力
④盡可能價廉
⑤美觀
設計關鍵：穩固、美觀、價廉的平衡
設計要求：①應有文字、圖畫、數字、標記等，
清晰明了，有條理
②小組分工明確，有組織地開展設
計活動
（1）填空題。
①（ ）是工程設計中的重要環節，工程師常通過這個環節來測試他們的設計。
②我們在建造塔臺的過程中，要像工程師一樣，經歷（ ）、制作、（ ）、（ ）、改進塔臺模型等環節，最后建造塔臺。
（2）判斷下列說法是否正確，對的畫“√”，錯的畫“×”。
①設計塔臺模型時，提供給每組70根20厘米長的吸管、剪刀、膠帶、尺子，這是材料和工具上的限制。（ ）
②根據塔臺模型制作評價表，只要設計方案時小組有分工就可以得到3分。（ ）
③如果按照設計圖紙制作出的塔臺模型出現了較大的傾斜，這肯定是設計有缺陷。（ ）
④設計塔臺模型時，將底座設計得越大越好。（ ）
⑤塔臺越高越穩固。（ ）
（3）將正確答案的序號填在括號里。
①為了增加塔臺模型頂端的承重能力，一般在塔臺的（ ）使用三角形結構增加穩定性。
A.側面 B.底面 C.上面
基礎達標
②為了使塔臺更穩固，下列設計中可取的是（ ）。
a.上小下大；b.上大下小 ；c.上重下輕；d.上輕下重 ；e.多用三角形；f.多用四邊形。
A.ace B.bdf C.ade
③在工程實施前設計工程模型的主要目的是（ ）。
A.建立模型供人參觀
B.在競標時更吸引人
C.用來測試工程設計的可實施性
④下列因素中不會造成塔臺傾斜的是（ ）。
A.塔臺的立柱所用材料質量不同，有軟有硬
B.塔臺的立柱高度不同
C.底座的形狀采用四邊形
⑤某科學興趣小組計劃利用身邊的材料設計制作一輛具有動力的起重機模型，下列做法中錯誤的是（ ）。
A.繪制多角度的起重機模型設計圖，盡可能全面地反映它的結構
B.根據自己的想法做，不用和其他同學交流討論
C.起重機模型的設計方案完成后，還需反思和改進自己的設計方案
基礎達標
綜合探究
下圖是某科學小組設計的塔臺模型草圖，請對其進行評價。
①從整體結構來看，塔臺符合（ ）的結構特點，這種結構能使塔臺立得更穩。
②塔臺中間設計了很多（ ）結構，可以加固塔臺，使它不易變形。
③塔臺的底部加了許多（ ），這樣設計能提高（ ）能力。
④塔臺的設計高度是（ ）厘米，（ ）（填“符合”或“不符合”）設計要求。
⑤綜合評價后，我認為這個小組的設計（ ）（填“較理想”或“不理想”）。
