電磁鐵
電磁鐵

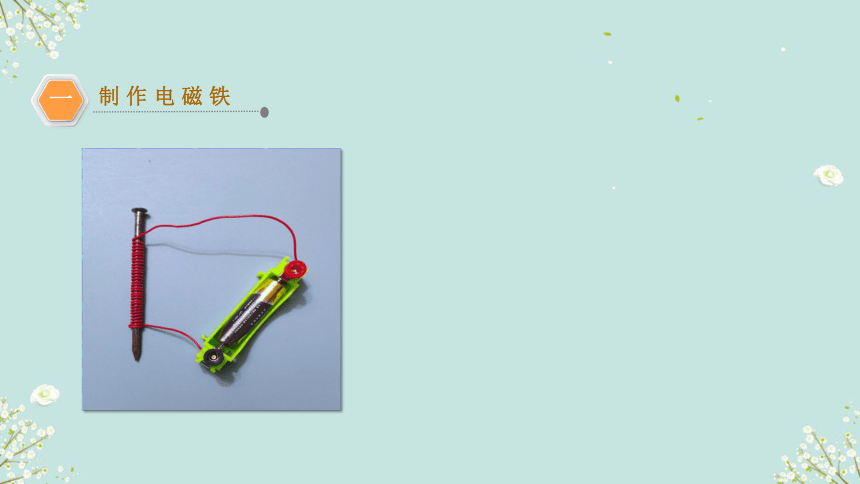

制作電磁鐵
一
探究電磁鐵的特性
二

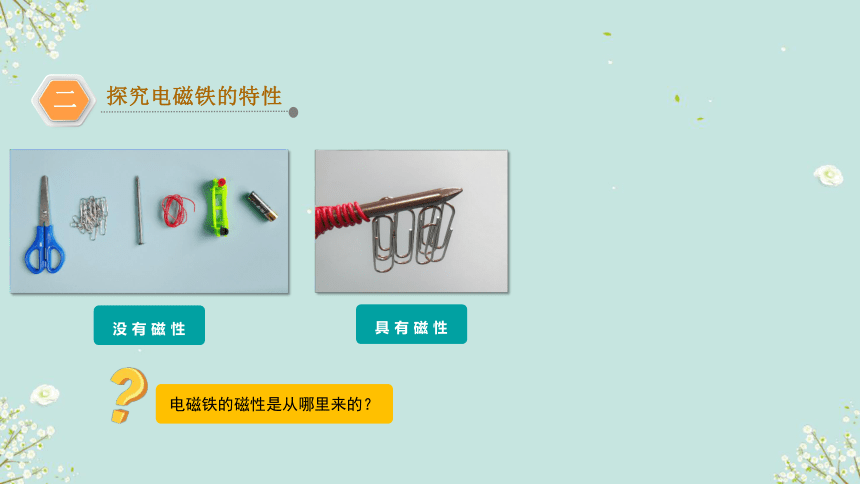

沒有磁性
具有磁性
電磁鐵的磁性是從哪里來的？

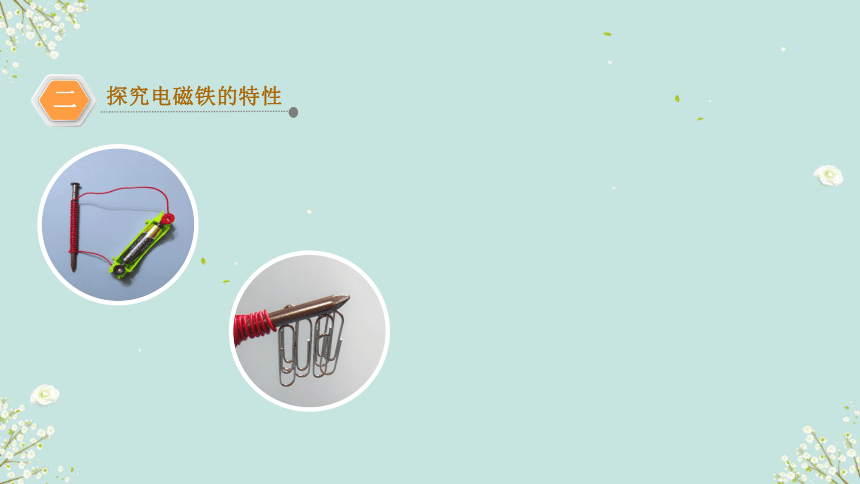

探究電磁鐵的特性
二

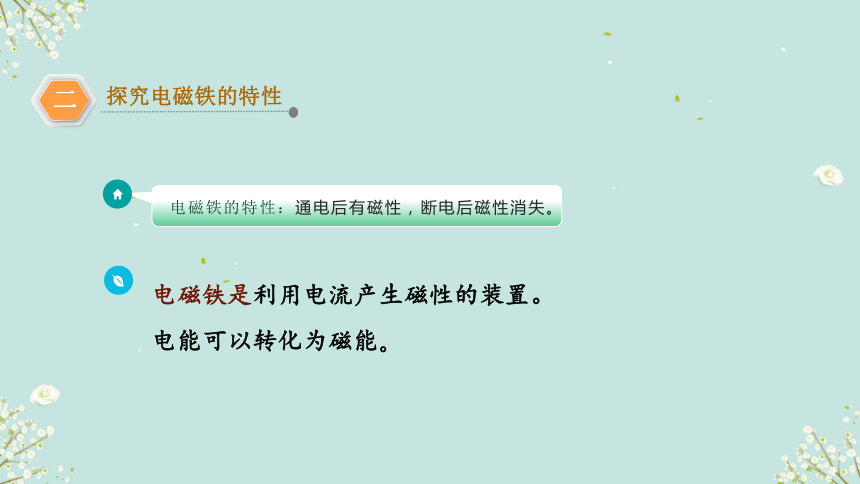

電磁鐵的特性：通電后有磁性，斷電后磁性消失。
電磁鐵是利用電流產生磁性的裝置。
電能可以轉化為磁能。
探究電磁鐵的特性
二
探究電磁鐵的特性
二

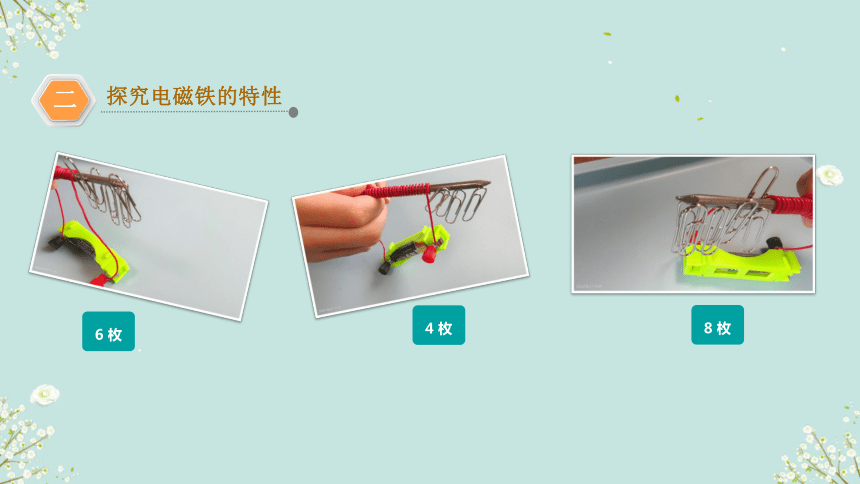

6枚
4枚
8枚
探究電磁鐵的特性
二

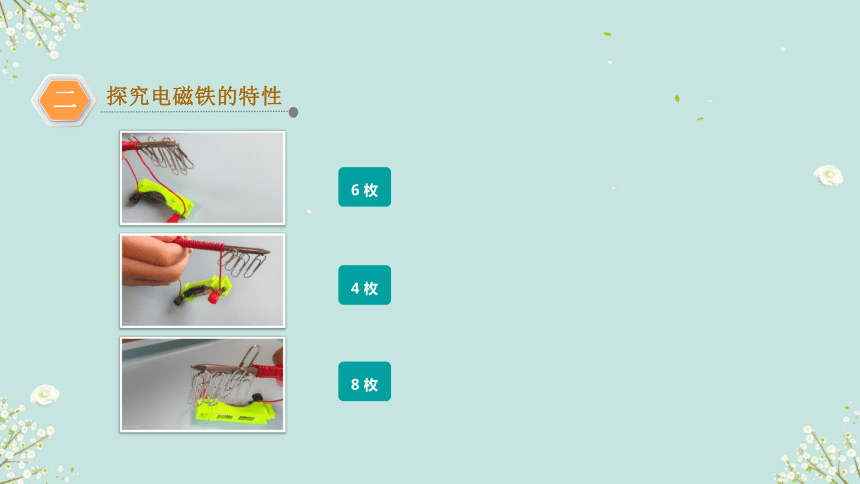

6枚
4枚
8枚
探究電磁鐵的特性
二
影響電磁鐵
磁力大小的因素
探究電磁鐵的特性
二
影響電磁鐵
磁力大小的因素
線圈匝數不同
探究電磁鐵的特性
二
實驗設計討論
比較吸起回形針的多少。
實驗中除了線圈匝數不同，其他的條件都必須一樣。
繞的匝數要相差得多一些，實驗效果才會明顯。
探究電磁鐵的特性
二
探究電磁鐵的特性
二
電磁鐵磁力大小實驗報告單（一）
探究電磁鐵的特性
二
匝數 吸起回形針
30匝 5枚
60匝 8枚
結論：電磁鐵磁力大小與 　 　 有關，在其他因素不變的情況下，線圈越 ，磁力越 。電磁鐵的磁力大小是可以 　 的。
線圈匝數
多
大
改變
探究電磁鐵的特性
二
影響電磁鐵
磁力大小的因素
線圈匝數不同
電磁鐵磁力大小實驗報告單（二）
探究電磁鐵的特性
二
電池節數 吸起回形針
1節 5枚
2節 8枚
結論：電池節數越多，磁力越大。
探究電磁鐵的特性
二
相同
與
不同
探究電磁鐵的特性
二
電磁鐵像磁鐵一樣有磁性，能吸鐵。
電磁鐵的磁性是由電能轉化的，斷電磁性就會消失。
磁鐵的磁力是不變的。電磁鐵的磁力大小是可以改變的。
相同
與
不同
探究電磁鐵的特性
二
磁鐵有兩極：南極和北極；同極相斥，異極相吸引。
探究電磁鐵的特性
二
磁鐵有兩極：南極和北極；同極相斥，異極相吸引。
電磁鐵也有兩極；同極相斥，異極相吸引。
探究電磁鐵的特性
二
電磁鐵的兩極是否會改變？
探究電磁鐵的特性
二
實驗設計討論
電磁鐵的兩極是否會改變？
探究電磁鐵的特性
二
實驗設計討論
1.改變電磁鐵繞線時釘尖和釘帽的方向
3.調換導線連接電池盒的接線柱
2.改變線圈纏繞的方向
（　）
（　）
—
+
探究電磁鐵的特性
二
（　）
N
（　）
S
—
+
S
N
（　）
（　）
—
+
探究電磁鐵的特性
二
（　）
N
（　）
S
—
+
結論：
電磁鐵磁極變化實驗
（1）
（2）
N
S
電流方向改變，電磁鐵的磁極改變。
探究電磁鐵的特性
二
相同之處
磁鐵
電磁鐵
比較電磁鐵與磁鐵有什么相同與不同之處。
探究電磁鐵的特性
二
磁鐵的磁力大小和磁極不可以改變
電磁鐵的磁力大小和磁極可以控制和改變
相同之處
都有磁性和磁極，都可以用來指示方向
磁鐵
電磁鐵
比較電磁鐵與磁鐵有什么相同與不同之處。
電磁鐵的廣泛應用
三
電磁起重機
電動汽車
電風扇
磁懸浮列車
電瓶車
音響
課堂小結
四
1.通電后有磁性，斷電后磁性消失
電磁鐵
2.磁力大小可以改變
3.有磁極，磁極也可以改變
電磁鐵的特點：
是利用電流產生磁性的裝置。
電能可以轉換為磁能。
