第3課時　不簡單的杠桿
三　工具與技術

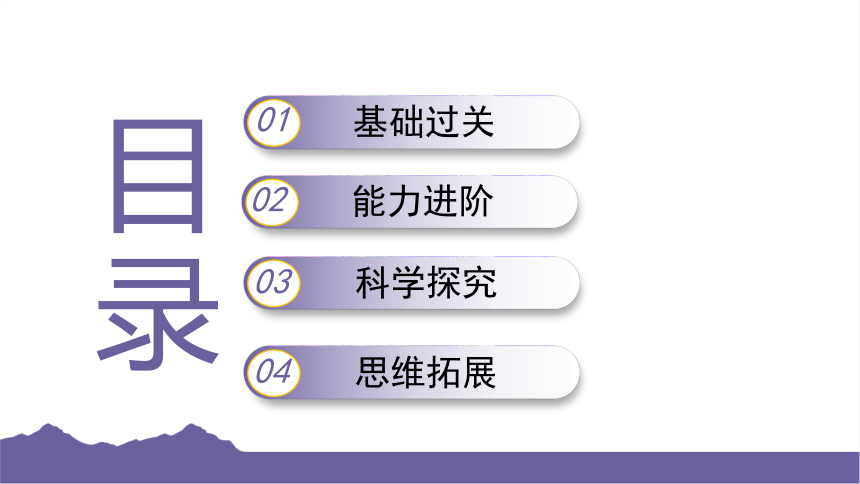

01
基礎過關
02
能力進階
03
科學探究
目
錄
04
思維拓展

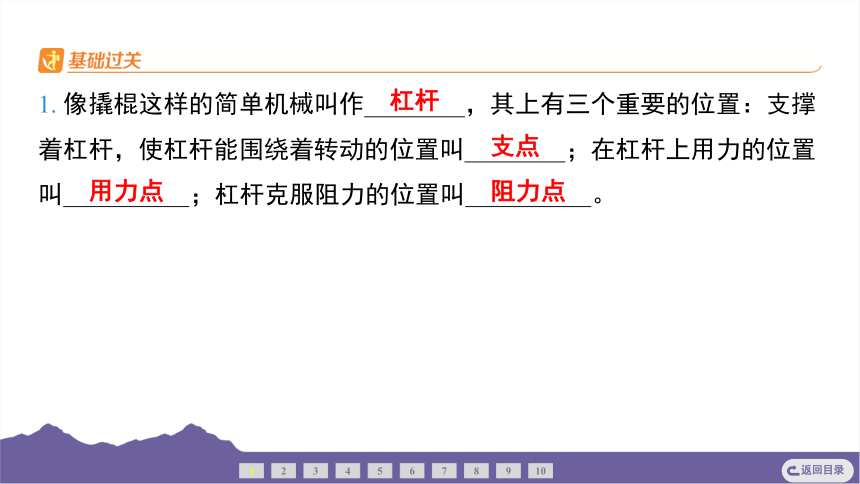

1. 像撬棍這樣的簡單機械叫作 ，其上有三個重要的位置：支撐
著杠桿，使杠桿能圍繞著轉動的位置叫 ；在杠桿上用力的位置
叫 ；杠桿克服阻力的位置叫 。
杠桿　
支點　
用力點　
阻力點　
1
2
3
4
5
6
7
8
9
10

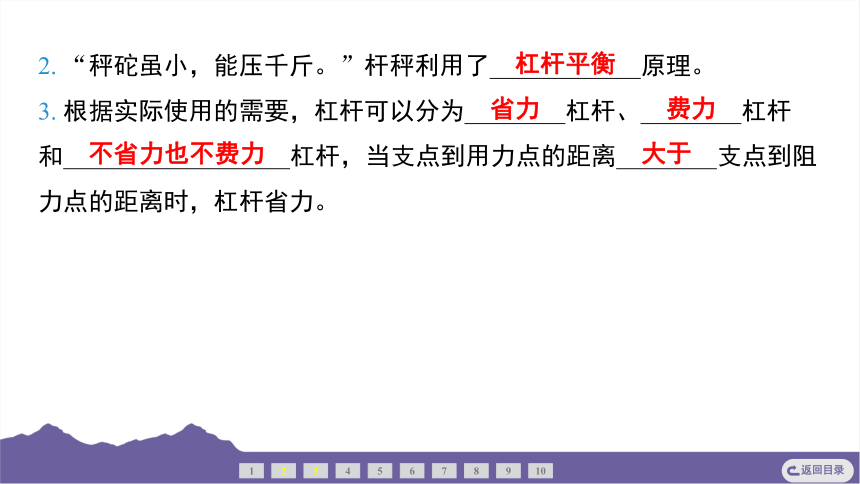

2. “秤砣雖小，能壓千斤。”桿秤利用了 原理。
3. 根據實際使用的需要，杠桿可以分為 杠桿、 杠桿
和 杠桿，當支點到用力點的距離 支點到阻
力點的距離時，杠桿省力。
杠桿平衡　
省力　
費力　
不省力也不費力　
大于　
1
2
3
4
5
6
7
8
9
10

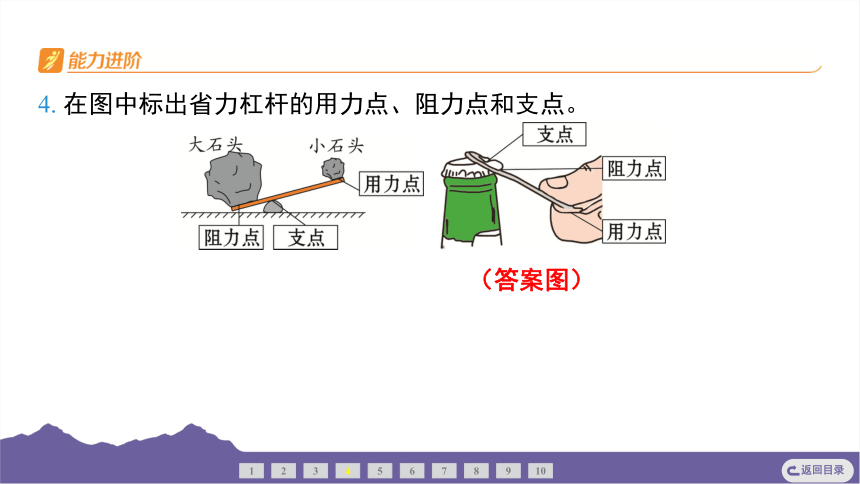

4. 在圖中標出省力杠桿的用力點、阻力點和支點。
　　　　
（答案圖）
1
2
3
4
5
6
7
8
9
10

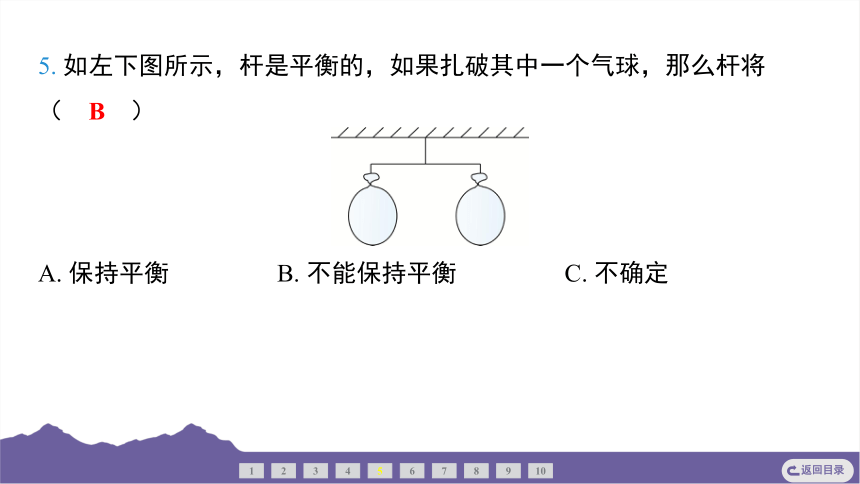

5. 如左下圖所示，桿是平衡的，如果扎破其中一個氣球，那么桿將
（　B　）
A. 保持平衡 B. 不能保持平衡 C. 不確定
B
1
2
3
4
5
6
7
8
9
10

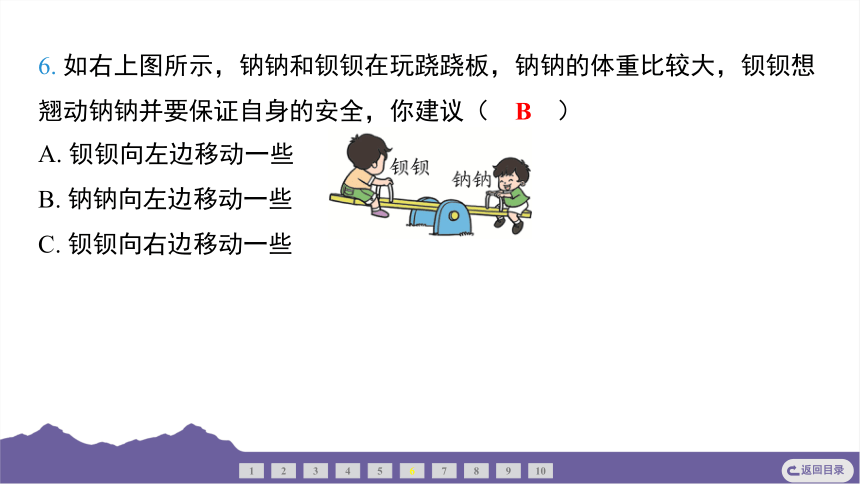

6. 如右上圖所示，鈉鈉和鋇鋇在玩蹺蹺板，鈉鈉的體重比較大，鋇鋇想
翹動鈉鈉并要保證自身的安全，你建議（　B　）
A. 鋇鋇向左邊移動一些
B. 鈉鈉向左邊移動一些
C. 鋇鋇向右邊移動一些
B
1
2
3
4
5
6
7
8
9
10
7. 把下面的圖和相應的內容用線連起來。
1
2
3
4
5
6
7
8
9
10
8. 如圖甲所示，一位老爺爺用扁擔挑著兩筐葡萄去集市上賣，如圖乙所
示為他用桿秤給鈉鈉稱量葡萄的質量的情景。
（1） 老爺爺的扁擔相當于簡單機械中的 （填“輪軸”“杠
桿”或“斜面”）。
杠桿　
1
2
3
4
5
6
7
8
9
10
（2） 若老爺爺扁擔上左筐中的葡萄質量大約是25千克，右筐中的葡萄
質量大約是38千克，則肩膀應該更靠近 （填“左筐”或“右
筐”），扁擔才能保持平衡。
右筐　
1
2
3
4
5
6
7
8
9
10
（3） 老爺爺用圖乙的桿秤給鈉鈉稱量葡萄的質量，秤砣處相當于杠桿
的 （填“阻力點”或“用力點”，下同），秤盤處相當于杠
桿的 。
用力點　
阻力點　
1
2
3
4
5
6
7
8
9
10
（4） 鈉鈉再次挑選了一串質量更大的葡萄，為了讓桿秤平衡，秤砣應
該往圖乙中的 （填“左”或“右”）邊移動，這是一個
（填“省力”或“費力”）杠桿。
左　
省力　
1
2
3
4
5
6
7
8
9
10
9. 如圖所示為環衛工人用的一種垃圾夾的結構示意圖。拉繩的一端固定
在手把上，另一端穿過空心管桿與兩夾爪的一端相連。當用力捏手把
時，夾爪在拉繩的作用下可夾持物體，同時彈簧被壓縮；當松開手把
時，夾爪在彈簧的作用下恢復原狀。在使用過程中，手把和夾爪分別是
（　A　）
A
A. 省力杠桿　費力杠桿
B. 省力杠桿　省力杠桿
C. 費力杠桿　省力杠桿
D. 費力杠桿　費力杠桿
1
2
3
4
5
6
7
8
9
10
10. 如圖所示為生活中常見的垃圾桶的結構示意圖，用腳在F點處往下
踩，垃圾桶的蓋子會打開。
（1） 在杠桿DEF中，F點是杠桿的 ，E點是杠桿的 ，
D點是杠桿的 ；杠桿DEF是 （填“省力”或
“費力”）杠桿，你的判斷依據是
。
用力點　
支點
阻力點　
省力　
用力點到支點的距離大于阻力點到
支點的距離　
1
2
3
4
5
6
7
8
9
10
（2） ABC也是杠桿， 點是用力點， 點是支點。杠桿ABC
是 （填“省力”或“費力”）杠桿。
B　
C　
費力　
1
2
3
4
5
6
7
8
9
10
