第6課時　神奇的小電動機
四　能　量
01
基礎過關
02
能力進階
03
科學探究

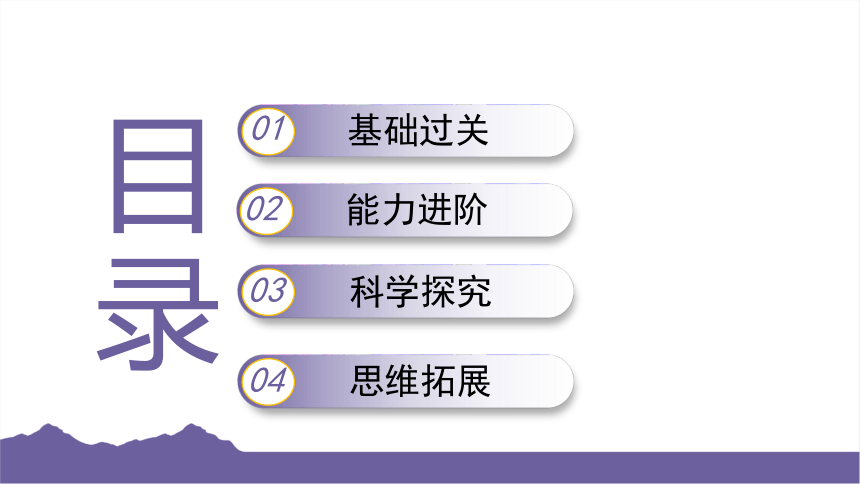

目
錄
04
思維拓展

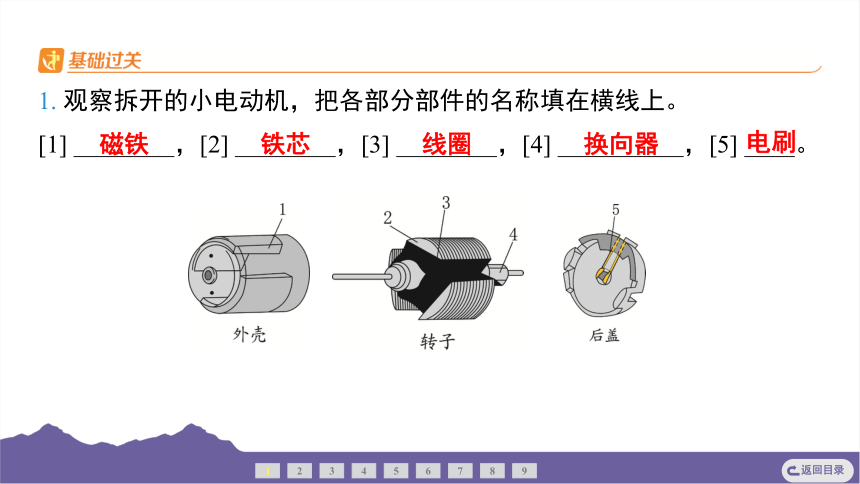

1. 觀察拆開的小電動機，把各部分部件的名稱填在橫線上。
[1] ，[2] ，[3] ，[4] ，[5] 。
磁鐵　
鐵芯　
線圈　
換向器　
電刷
1
2
3
4
5
6
7
8
9

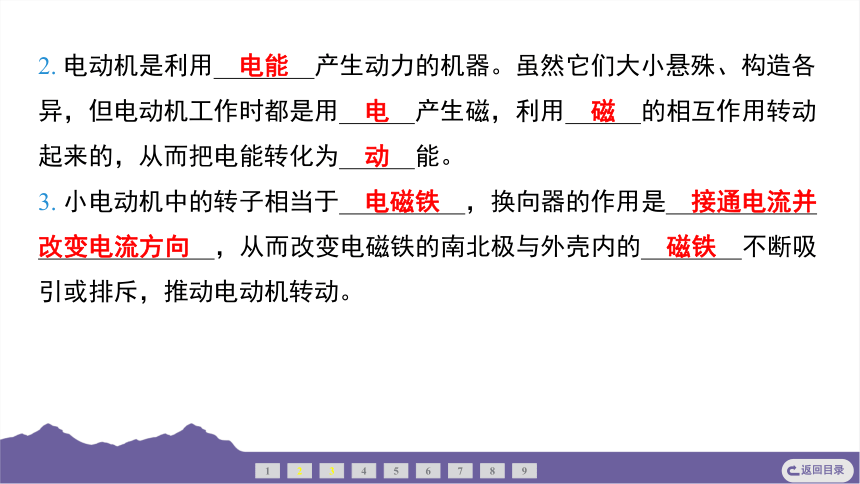

2. 電動機是利用 產生動力的機器。雖然它們大小懸殊、構造各
異，但電動機工作時都是用 產生磁，利用 的相互作用轉動
起來的，從而把電能轉化為 能。
3. 小電動機中的轉子相當于 ，換向器的作用是
，從而改變電磁鐵的南北極與外殼內的 不斷吸
引或排斥，推動電動機轉動。
電能　
電　
磁　
動　
電磁鐵　
接通電流并
改變電流方向　
磁鐵　
1
2
3
4
5
6
7
8
9

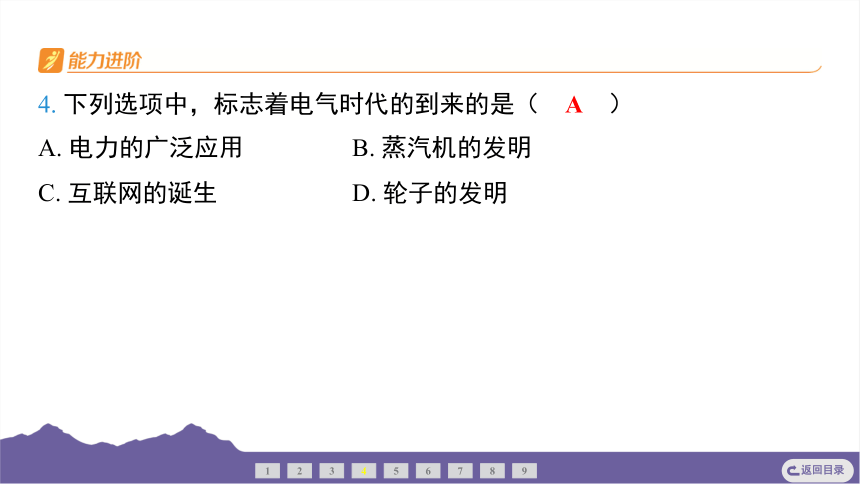

4. 下列選項中，標志著電氣時代的到來的是（　A?。?br/>A. 電力的廣泛應用 B. 蒸汽機的發明
C. 互聯網的誕生 D. 輪子的發明
A
1
2
3
4
5
6
7
8
9

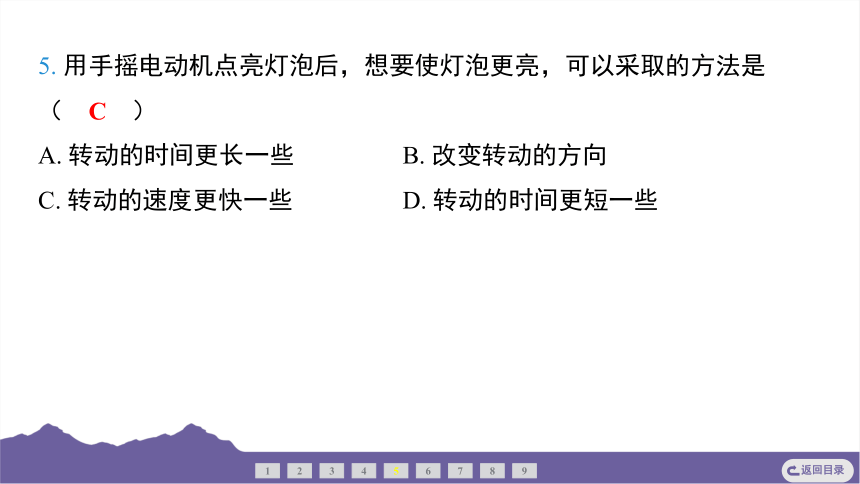

5. 用手搖電動機點亮燈泡后，想要使燈泡更亮，可以采取的方法是
（　C?。?br/>A. 轉動的時間更長一些 B. 改變轉動的方向
C. 轉動的速度更快一些 D. 轉動的時間更短一些
C
1
2
3
4
5
6
7
8
9

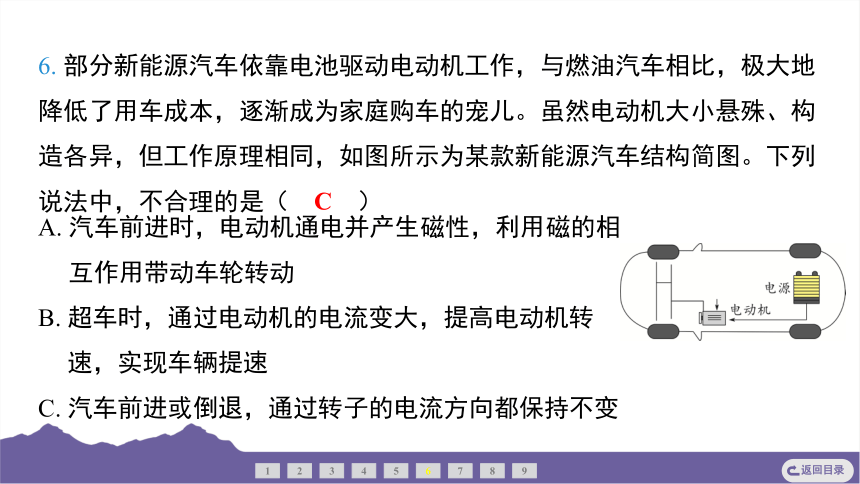

6. 部分新能源汽車依靠電池驅動電動機工作，與燃油汽車相比，極大地
降低了用車成本，逐漸成為家庭購車的寵兒。雖然電動機大小懸殊、構
造各異，但工作原理相同，如圖所示為某款新能源汽車結構簡圖。下列
說法中，不合理的是（　C?。?br/>A. 汽車前進時，電動機通電并產生磁性，利用磁的相互作用帶動車輪轉動
B. 超車時，通過電動機的電流變大，提高電動機轉速，實現車輛提速
C. 汽車前進或倒退，通過轉子的電流方向都保持不變
C
1
2
3
4
5
6
7
8
9
7. 鈉鈉自制了一個簡易電動機。他發現通電后電動機不轉，你覺得可能
的原因不包括（　D?。?br/>A. 導線接觸不良
B. 支架太高，導致強磁鐵離線圈太遠
C. 線圈兩端沒有刮漆
D. 電池電量充足
D
1
2
3
4
5
6
7
8
9
8. 如圖所示為鈉鎂科學興趣小組利用電和磁的原理制作的一個簡易
電動機。
（1） 如圖所示，安裝好磁鐵，接通電路，并輕輕撥動一下線圈，線
圈 （填“會”或“不會”）轉動。
會　
1
2
3
4
5
6
7
8
9
（2） 通電后，線圈轉動，此時發生了能量轉化，表現為 能轉化
為 能。
（3） 若改變電路中電池正、負極的接法，則會發現 （填字
母）。
A. 線圈不再轉動 B. 線圈向相反的方向轉動
C. 線圈轉得更快
電　
機械　
B　
1
2
3
4
5
6
7
8
9
（4） 鈉鈉發現線圈轉動一段時間后，慢慢停了下來，可能的原因
是什么？
電池沒電了（合理即可）
（5） 要使線圈轉動的速度加快，我們可以怎么做呢？
增加串聯的電池節數（或換用磁性更強的磁鐵等合理答案均可）
（6） 在工業和生活中，用到電動機的地方有很多，如 、 等。
攪拌機
水泵　
1
2
3
4
5
6
7
8
9
9. 小電動機在我們的日常生活中有非常廣泛的應用，小丁為研究小電動
機轉動的秘密，利用舊電動機內的轉子、一次性杯子和一些導線等材料
制作了一個簡易小電動機（如圖）。
（1） 轉子上的 和 組成了電磁鐵。
鐵芯　
線圈　
1
2
3
4
5
6
7
8
9
（2） 連接換向器的兩根呈“Y”形的銅線相當于小電動機內的 ，
它和換向器共同起到接通電流并 的作用。
（3） 通電后，下列方法中，最有可能讓轉子轉動起來的是 （填
字母）。
A. 用一塊鐵靠近轉子
B. 用一塊磁鐵靠近轉子
C. 將兩塊磁鐵的不同磁極相對著靠近轉子
電刷
改變電流方向　
C　
1
2
3
4
5
6
7
8
9
（4） 通過研究，我們知道了小電動機的工作原理是用電產生 ，
利用 推動轉子轉動。
（5） 請寫出兩種讓轉子轉得更快的方法： 、
。
（6） 請寫出兩種改變轉子轉動方向的方法： 、
。
磁　
磁的相互作用　
增加電池的節數　
減
小磁鐵與轉子間的距離　
改變電池正、負極的接法
改變對著轉子的磁鐵的磁極　
1
2
3
4
5
6
7
8
9
