上
人教鄂教版科學三年級
16 建筑中的結構
哪種結構更穩定
01
02
哪種立柱結構承受力較大
03
我國古代建筑中的榫卯結構

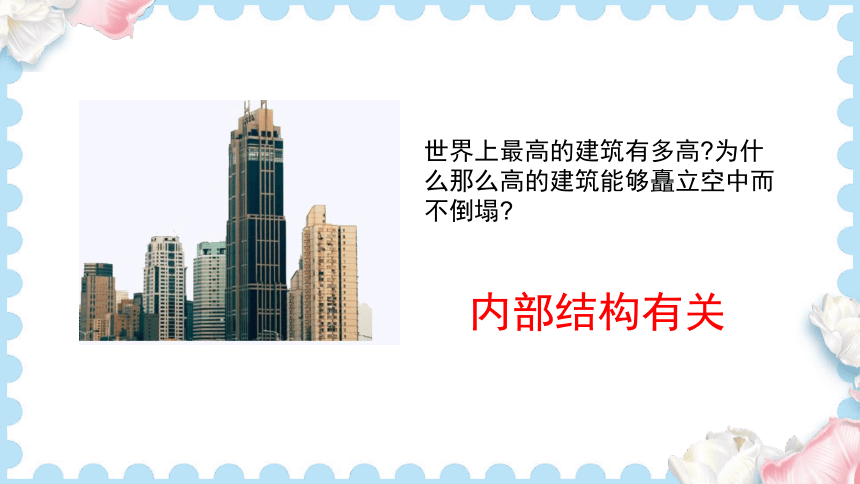

世界上最高的建筑有多高 為什么那么高的建筑能夠矗立空中而不倒塌
內部結構有關
一、哪種結構更穩定

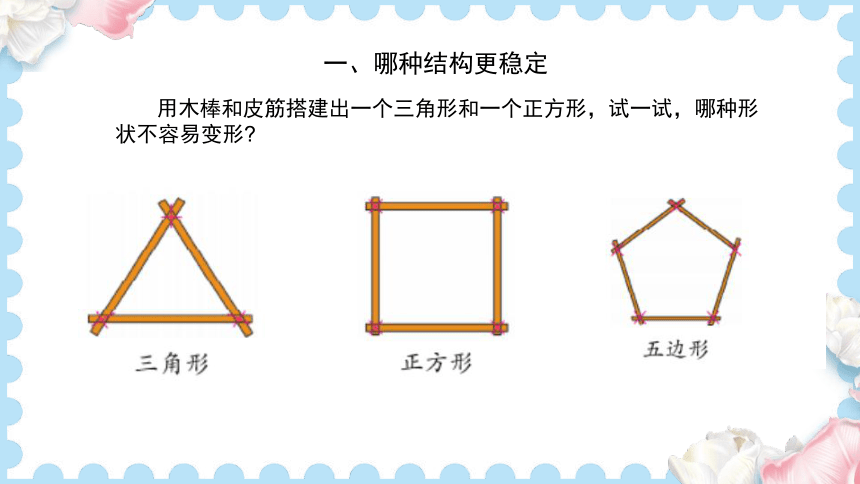

用木棒和皮筋搭建出一個三角形和一個正方形，試一試，哪種形狀不容易變形

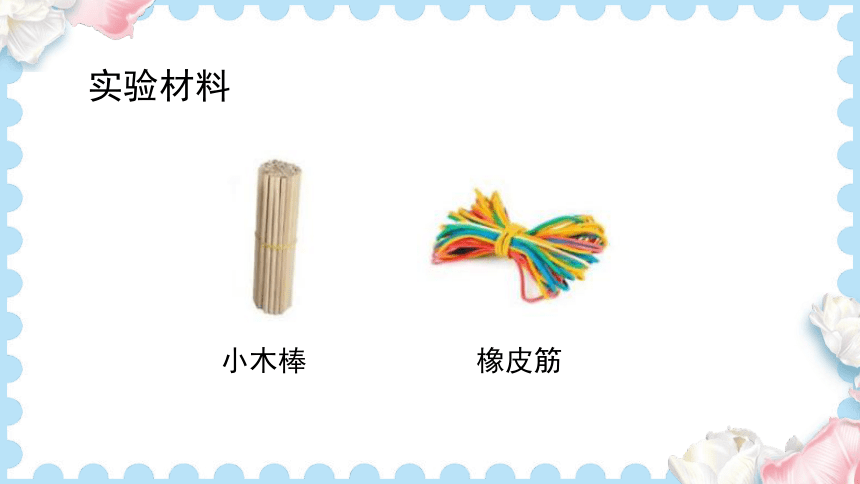

實驗材料
小木棒
橡皮筋
實驗步驟
(1)用木棒和橡皮筋分別搭建出一個三角形、一個正方形和一個五邊形。
(2)雙手用相同的力分別擠壓不同形狀的結構，觀察它們受到力的作用時的變化。

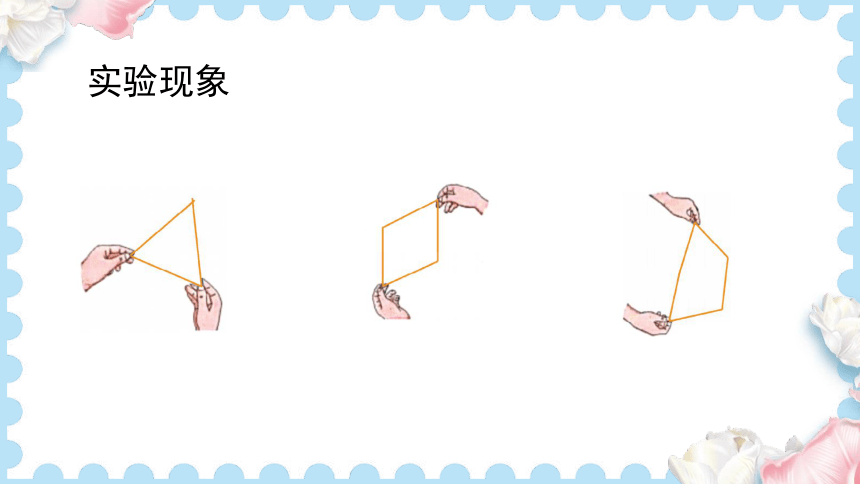

實驗現象

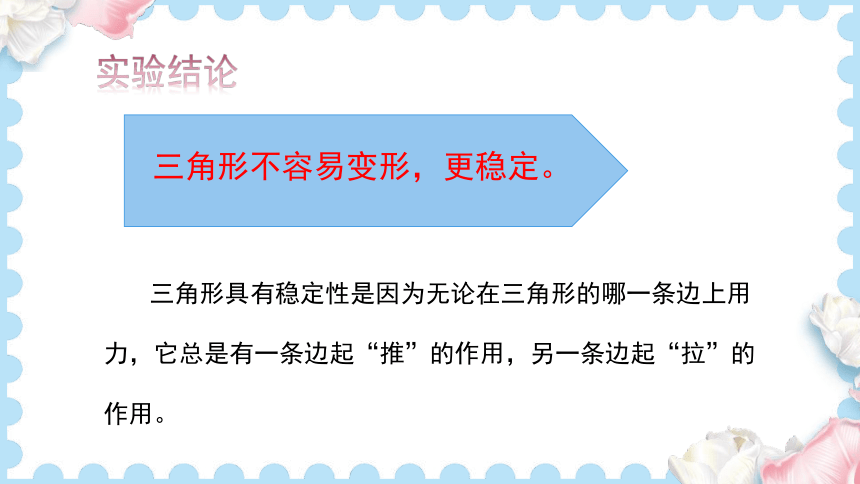

三角形不容易變形，更穩定。
三角形具有穩定性是因?yàn)闊o論在三角形的哪一條邊上用力，它總是有一條邊起“推”的作用，另一條邊起“拉”的作用。
實驗結論

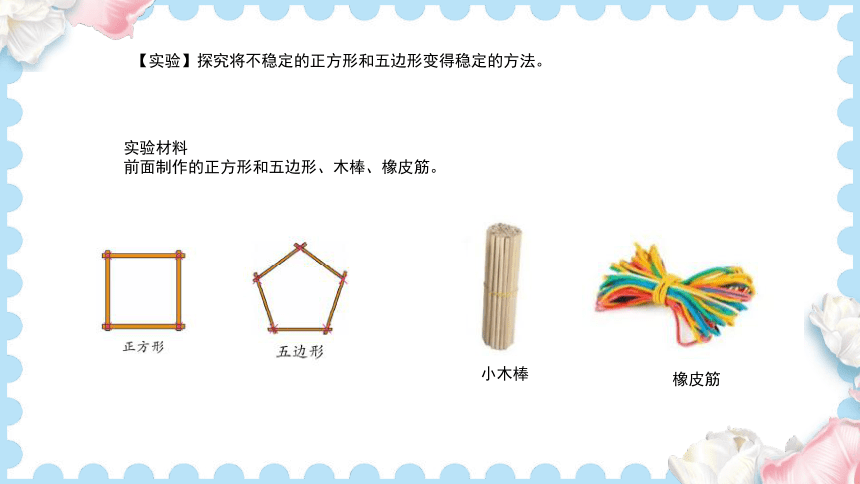

【實驗】探究將不穩定的正方形和五邊形變得穩定的方法。
實驗材料
前面制作的正方形和五邊形、木棒、橡皮筋。
小木棒
橡皮筋
實驗步驟
(1)在正方形的對角線上加上一根木棒，如圖1所示,用橡皮筋將兩頭纏住，用雙手?jǐn)D壓，觀察圖形的變化
(2)在五邊形的兩條對角線上分別加上兩根木棒，如圖2所示，用橡皮筋纏住，擠壓，觀察圖形的變化。
實驗現象
增加木棒變成多個三角形結構后，正方形、五邊形都不容易變形。
實驗分析
三角形具有不容易變形、穩固的特點，在正方形、五邊形上增加木棒，相當于將這些圖形變成三角形。當它們?cè)偈艿酵饬Φ淖饔脮r(shí)，增加的木棒就起到了“推”或“拉”的作用使加固后的正方形、五邊形變得更穩定、牢固。
實驗結論
將多邊形變成由多個三角形組成的圖形，變得穩定牢固。
在紙筒上端和下端分別綁上重物，推一推，哪個紙筒更不容易被推倒
【實驗】探究哪種紙筒更不容易被推倒。
實驗材料
紙筒、重物、膠帶
實驗步驟
在紙筒上端和下端分別用膠帶綁上重物，用相同的力推一推，觀察哪個紙筒更不容易被推倒。
實驗現象
實驗結論
第一種紙筒(下面綁重物)不容易被推倒。
上輕下重的結構具有穩定性，不容易被推倒。
說一說，通過實驗?zāi)惆l(fā)現了什么
(1)三角形不易變形，是穩定結構。
(2)紙筒下端綁上重物(即上輕下重的結構)，更不容易被推倒。
二、哪種立柱結構承受力較大
建筑物中有各種形狀的立柱，哪種形狀的立柱承受力大
【實驗】探究哪種形狀的立柱承受力更大。
實驗材料
手工白紙、鉛筆、直尺、雙面膠、螺母若干個。
實驗步驟
(1)分別用手工白紙折疊成一個空心的三棱柱、四棱柱和圓柱，注意選取硬度、大小都一樣的紙張，同時立柱的高度要保持一致。
(2)分別在折疊的三棱柱、四棱柱、圓柱上放一把硬度、大小都一樣的直尺
(3)分別在直尺中間位置輕輕地逐一放上螺母，仔細觀察棱柱的變化。
(4)數一數，在棱柱被壓塌前，能承受螺母的數量。
實驗結論
空心的圓柱結構承受力最大，垂直方向不容易發生彎曲，不容易被折斷。
實驗記錄
平面和拱形哪種承受力大
【實驗】探究平面和拱形哪種承受力更大。
實驗材料
手工紙、螺母若干個、科學書若干本
實驗步驟
(1)用相同數量的科學書模擬橋梁，橋梁架空10厘米。
(2)在橋梁上分別放一平面結構的和拱形結構的手工紙。
（3）將螺母逐一放在平面結構和拱形結構的紙上，記錄橋梁塌陷前承受的螺母數量。
實驗記錄
實驗結論
拱形的承受力不容易發生變形，所以在日常生活中我們通常把橋設計成拱形。
我國古代建筑中的榫卯結構
榫卯是中國古代建筑、家具及其他器械的主要結構方式。卯是在兩個構件上采用凹凸部位相結合的一種連接方式。凸出部分叫(或叫頭);凹進部分叫卯(或叫榫眼、榫槽)。卯結構的特點是在物件上不使用釘子，利用榫卯加固物件，體現出中國優秀傳統文化和智慧。
課堂鞏固
選擇題
1.承受力最大的立柱形狀是( )。
A.三棱柱
B.四棱柱
C.五棱柱
D.圓柱
2.下列說法正確的是( )。
A.榫卯結構只可用到房屋中，不可用于橋梁中
B.榫卯的凸出部分叫卯(或叫榫眼、槽)
C.榫卯的凹進部分叫榫(或叫榫頭)
D.榫卯結構的物件上可不使用釘子
C
A
