上
人教鄂教版科學三年級
10 電路出了什么故障
夜晚，小明拿著手電筒走路，突然手電筒不亮了，可能是哪些部分出了問題
新知導入
新知導入

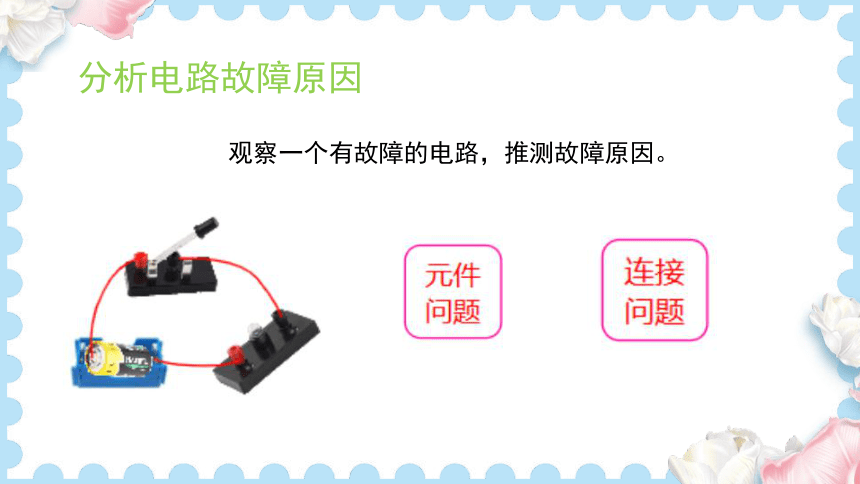

觀察一個有故障的電路，推測故障原因。

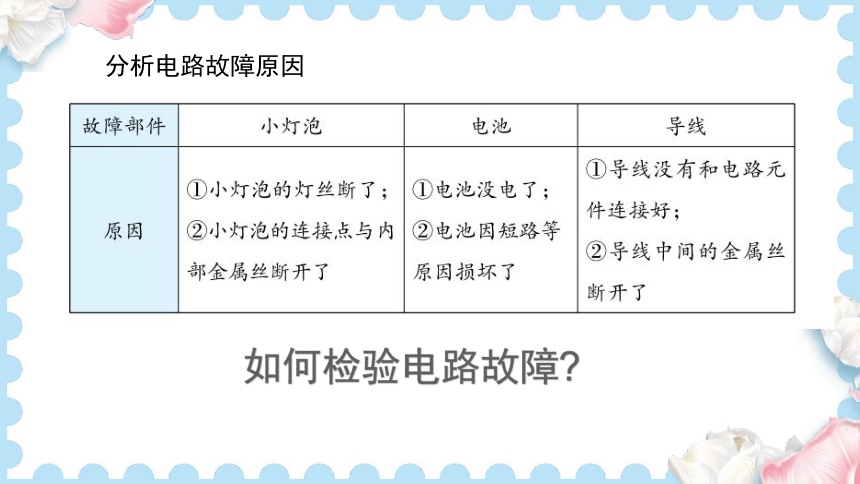

分析電路故障原因
分析電路故障原因
如何檢驗電路故障

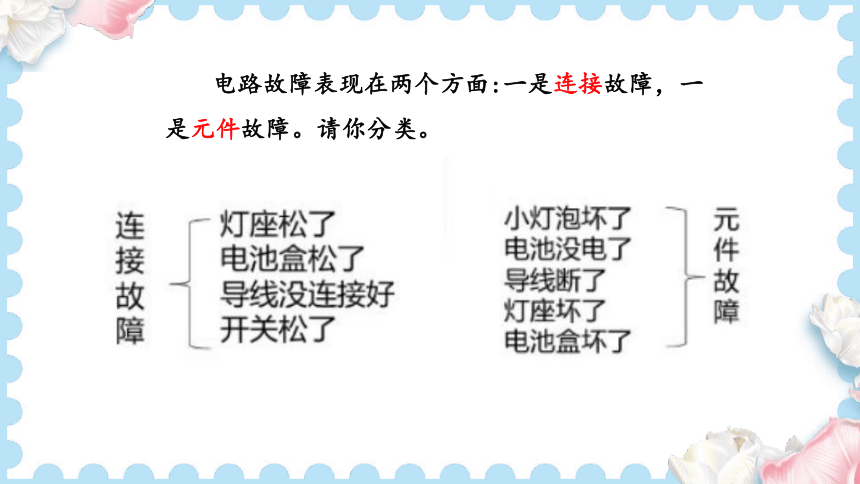

電路故障表現在兩個方面:一是連接故障，一是元件故障。請你分類。
制作一個簡易電路檢測器

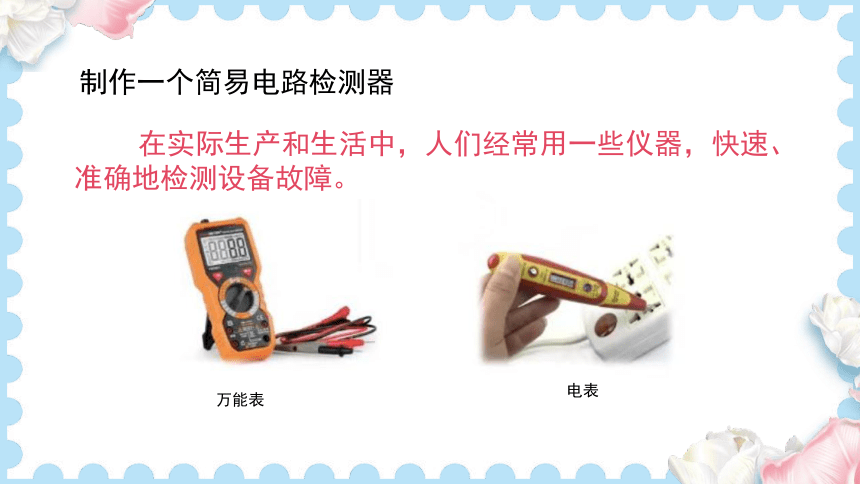

在實際生產和生活中，人們經常用一些儀器，快速、準確地檢測設備故障。
萬能表
電表
我們也可以制作一個簡易電路檢測器來檢測電路故障。觀察下圖，它是怎么制作的
把小燈泡會亮的電路中的開關拆下來
檢査的先后順序為:電池、燈泡、導線和其它元件。
檢測前，先把故障電路中的電池取出來，并拆開電路。
檢測電路前，先試一試“電路檢測器”靈不靈。
01
最好用替換法檢測電池和燈泡。
02
03
04
為了實驗的準確性，建議大家重復檢測兩次。
05
溫馨提示
用簡易電路檢測器查找出電路故障
(1)先檢測什么，后檢測什么
(2)使用簡易電路檢測器應注意什么
(1)檢測電路檢測器
把電路檢測器的兩個檢測頭相互碰一下，觀察燈泡是否發光。我們需要使用燈泡發光的檢測器去檢測電路故障。
(2)檢測電池
取出電路檢測器的電池盒中的電池，將故障電路中的電池放在電路檢測器的電池盒里，觀察小燈泡是否發亮。
檢測步驟
(3)檢測燈泡
用電路檢測器的兩個檢測頭和燈泡的兩個連接點相連接，觀察小燈泡是否發亮。
(4)檢測導線
用電路檢測器的兩個檢測頭和一根電線的兩端相連接，觀察小燈泡是否發光。
電路故障檢測記錄表
在檢測電路時，一般先用觀察法排除明顯的故障，然后用檢測法排查不明顯的故障。運用檢測法時應先切斷電源。
檢測故障電路中的電池是否有電，應取出電路檢測器的電池盒里的電池，將故障電路中的電池放在電路檢測器的電池盒里，看小燈泡亮不亮。
1
2
檢測時應利用排除法有計劃地進行測試，找出故障的原因，并做好記錄。
3
要注意安全，不能用自制的電路檢測器來檢測家用220V的電器電路。
4
檢測電路故障時的注意事項
檢查手電筒的電路故障
如果手電筒不能正常工作了，應該怎樣檢查它的電路故障
通過前面的學習，我們可以從以下幾個方面入手檢查手電筒的電路故障:
檢查電池是否沒電了
檢查手電筒中的導線是否壞了或松動了
檢查電池是否裝反了
檢查小燈泡是否壞了
①
②
③
④
在檢查電路故障的時候注意安全用電，千萬不要自己動手檢查家庭電路中的故障!
課堂鞏固
選擇題
1.在用電路檢測器檢測故障電路時，下列做法錯誤的是（ ）。
A.先檢查故障電路中的電池、導線、燈座、燈泡等元件是否連接好
B.將電路中的燈泡、電池、導線等元件逐個拆除檢測
C.檢測前，先把故障電路中的電池從電池盒中取出
D.不能用電路檢測器檢測家庭電路中的故障
2.電路中的小燈泡不亮了，換了一節電池就亮了。小燈泡開始不亮的原因可能是（ ）。
A.電池沒電了
B.電池盒壞了
C.小燈泡壞了
D.導線松了
B
A
