17 改進與交流
改進太陽能熱水器
01
02
展示與交流
03
有趣的太陽能加熱產品
溫馨回顧
上節課，我們?cè)O(shè)計了一個能在15 分鐘內讓200 mL水升溫的簡易太陽能熱水器，在陽光下照射15分鐘，測量并記錄照射前后水的溫度。
經過檢測，我們的太陽能熱水器效果如何
一起來改進我們制作的簡易太陽能熱水器吧!
一、改進太陽能熱水器
你們小組制作的簡易太陽能熱水器升溫快嗎？
還存在哪些不足？
如果你們小組的簡易太陽能熱水器升溫速度較慢，可以如何進行改進

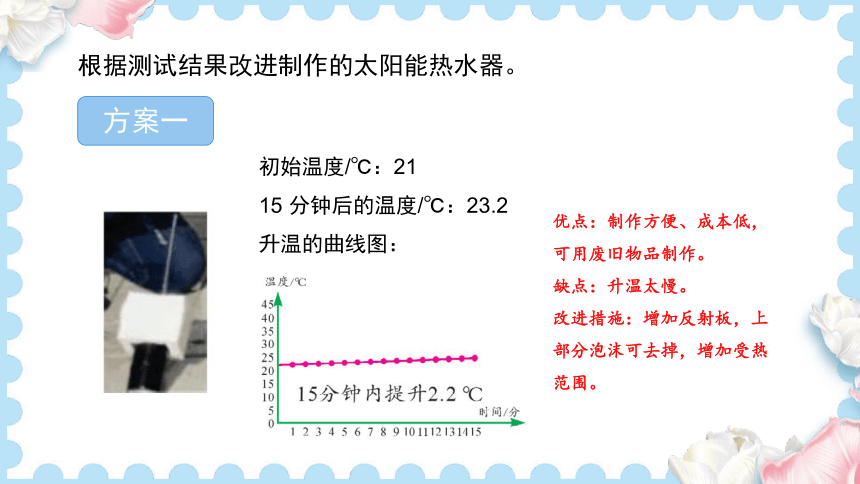

根據測試結果改進制作的太陽能熱水器。
初始溫度/℃：21
15 分鐘后的溫度/℃：23.2
升溫的曲線圖：
優點：制作方便、成本低，可用廢舊物品制作。
缺點：升溫太慢。
改進措施：增加反射板，上部分泡沫可去掉，增加受熱范圍。
方案一

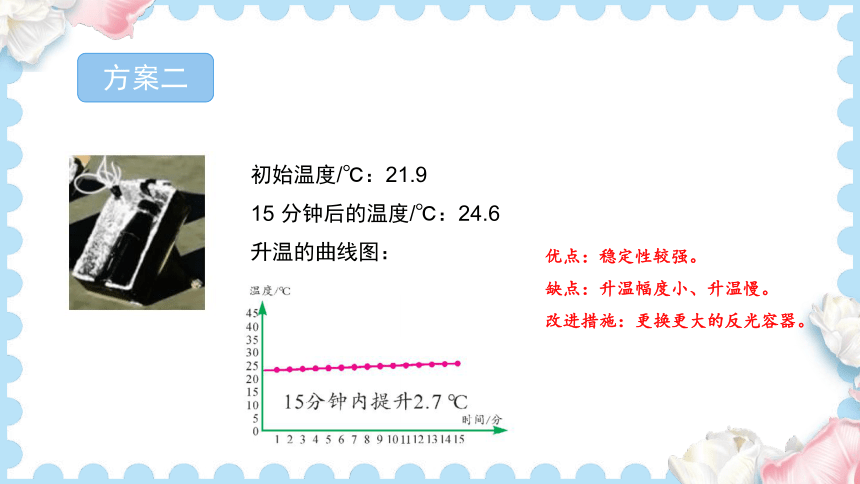

方案二
初始溫度/℃：21.9
15 分鐘后的溫度/℃：24.6
升溫的曲線圖：
優點：穩定性較強。
缺點：升溫幅度小、升溫慢。
改進措施：更換更大的反光容器。
方案三
初始溫度/℃：23.7
15 分鐘后的溫度/℃：40.6
升溫的曲線圖：
優點：升溫快。
缺點：降溫快，保溫性能不好。
改進措施：用透明塑料布封閉容器。
方案四
初始溫度/℃：22.5
15 分鐘后的溫度/℃：29.3
升溫的曲線圖：
優點：升溫幅度明顯，穩定性較強。
缺點：升溫速度慢。
改進措施：增大反光曲面的面積;使集熱管底部能接受到反射光。
二、展示與交流
太陽能熱水器在設計過程中運用了哪些科學原理
太陽能熱水器將光能依靠真空吸熱管轉換為熱能的過程。真空吸熱管的黑色吸熱層將太陽光能的熱量吸收，傳給玻璃管里的水，利用熱水上浮冷冷水下沉的原理，加熱的水往上進入儲水桶，桶內溫度相對較低的水沿著玻璃管背光面進入玻璃管補充，使水不斷產生微循環從而得到所需的熱水。
比一比
哪個小組改進后的簡易太陽能熱水器升溫效果最好
哪個小組 使用的材料成本最低
哪一個小組的成本不高但升溫效果也比較好
展示改進完成后再次進行測試的太陽能熱水器模型；并記錄改進后的數據，對比材料成本和升溫效果。
方案二
改進后的模型：
改進后的升溫曲線圖：
改進后的成本：
大紙箱1個:25 元
錫紙1張:30元
塑料瓶及溫度計套件1套:20元
黑色布基膠帶1個:5 元
總計:80元
評價：經濟實惠，安裝方便
方案三
改進后的模型：
改進后的升溫曲線圖：
改進后的成本：
大紙箱1個:25 元
錫紙1張:30元
塑料軟管及溫度計套件1套:30元
黑色布基膠帶1個:5元
透明膠帶1卷:3元
透明塑料紙1張:10元
總計:103 元
評價：升溫快，加熱好
方案四
改進后的模型：
改進后的升溫曲線圖：
改進后的成本：
評價：加熱好，性能穩定
紙板4個:8元
錫紙1張:30元
塑料瓶及溫度計套件1套:20 元
黑色布基膠帶1個:5元
雙面膠1卷:3元
總計:66 元
如果給簡易太陽能熱水器增加進水管和出水管，應該如何改進
根據太陽能熱水器的結構及水的熱傳遞方式——熱對流，我們應該把出水管安裝在儲水箱的上面，把進水管安裝在儲水箱的下端。
有趣的太陽能加熱產品
人們可以利用太陽能做很多事情，為了充分利用太陽能，人們還設計了很多有趣的產品。
課堂鞏固
選擇題
我們?cè)谠O(shè)計簡易的太陽能熱水器裝置時，下列有關升溫和保溫措施的說法不正確的是（ ）。
A.對著光的一面用錫箔紙蓋住
B.盒子可以改變角度
C.盒子內外全涂成黑色
D.在水箱后方、兩側填充保溫材料
為了準確評價各個熱水器的效能，我們應該注意什么 (寫出三點)
簡答題
答：①相同的水量;②同時放在太陽下;③相同的放置角度等。
A
