15 認識太陽能熱水器
太陽能熱水器有哪些特點
01
02
集熱管為什么是深色的
03
集熱管為什么要傾斜
04
為什么要有反射板

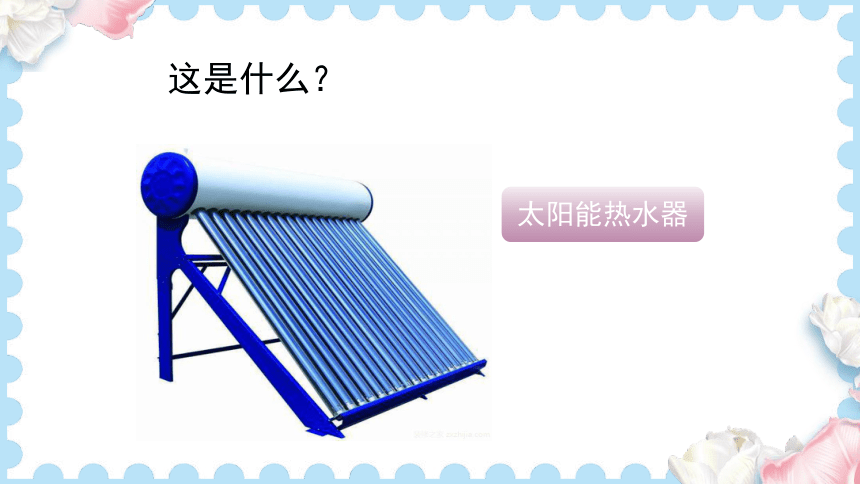

這是什么？
太陽能熱水器
太陽能熱水器憑借環保、節能的特點深受人們的喜愛，是我們生活中常見的利用太陽能的技術產品。你知道它是怎樣來加熱水的嗎
通過吸收太陽輻射的熱來加熱水

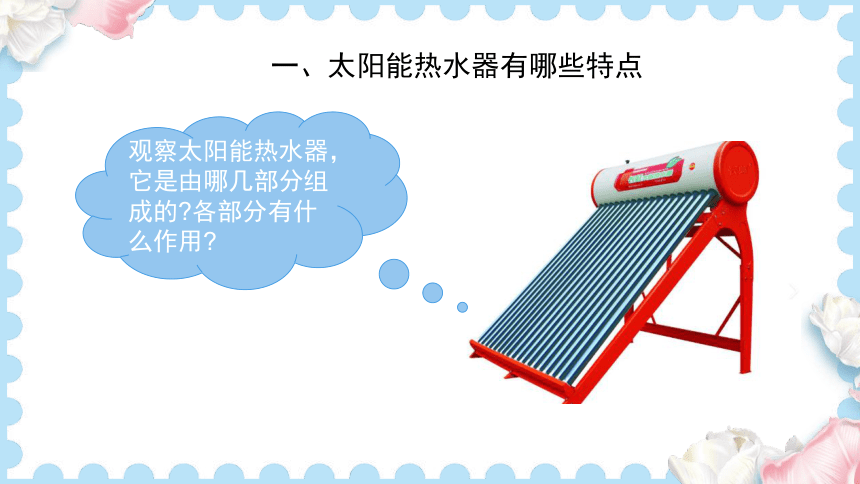

一、太陽能熱水器有哪些特點
觀察太陽能熱水器，它是由哪幾部分組成的 各部分有什么作用

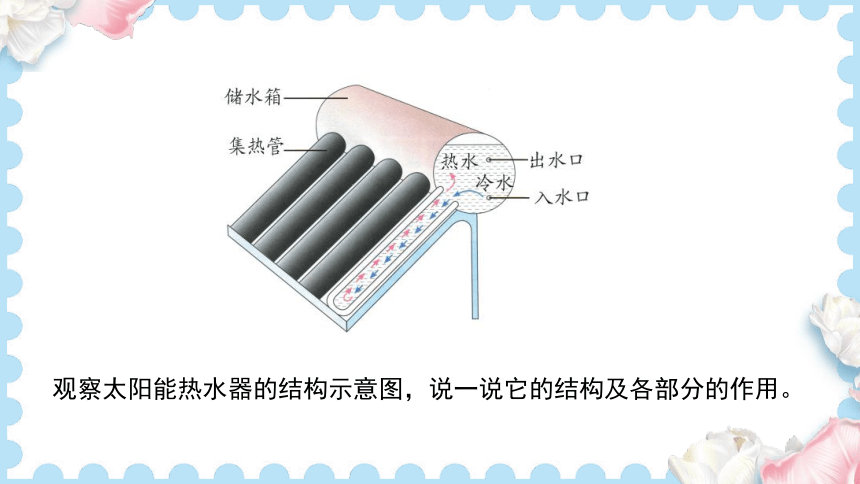

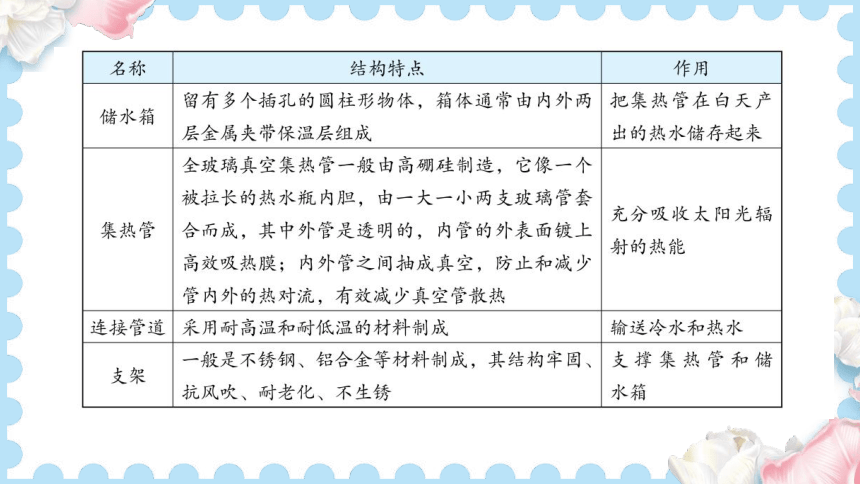

觀察太陽能熱水器的結構示意圖，說一說它的結構及各部分的作用。

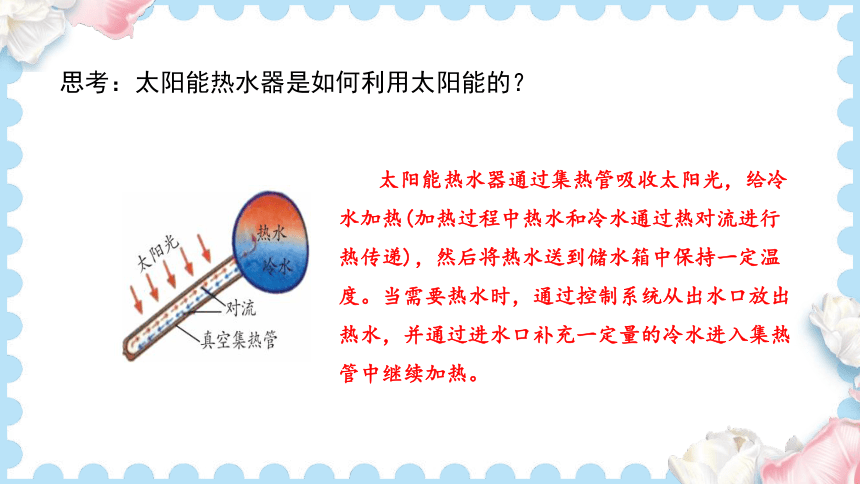

思考：太陽能熱水器是如何利用太陽能的？
太陽能熱水器通過集熱管吸收太陽光，給冷水加熱(加熱過程中熱水和冷水通過熱對流進行熱傳遞)，然后將熱水送到儲水箱中保持一定溫度。當需要熱水時，通過控制系統從出水口放出熱水，并通過進水口補充一定量的冷水進入集熱管中繼續加熱。
二、集熱管為什么是深色的
怎樣設計實驗，太陽能熱水器的集熱管用什么顏色更好？
實驗材料
三個大小、形狀相同的黑色紙袋、溫度計、長尾夾、電子表等。
實驗步驟
（1）將溫度計分別裝入三個黑色紙袋內，紙袋兩邊用長尾夾夾住將溫度計固定;
（2）將三個裝有溫度計的黑色紙袋分別按如下方式放置:平放在地面、與地面垂直放置、傾斜(與太陽光垂直)放置，一段時間后，觀察溫度計的讀數。
實驗記錄
實驗結論
紙袋傾斜(與太陽光垂直)擺放時，升溫最快。因?yàn)樘柟獯怪闭丈湮矬w時，同等面積獲得的光比較強，升溫最快;而太陽光斜照射時，同等面積獲得的光比較弱，升溫較慢。
為什么要有反射板
一些供戶外旅行使用的太陽能熱水杯有反射板。這是為什么呢
怎樣利用紙袋、錫箔紙、溫度計等材料設計實驗，比較有無反射板時，紙袋內的溫度變化情況
三個大小、形狀相同的黑色紙袋、三支一樣的溫度計、鋁箔紙、普通的本色紙。
實驗材料
(1)分別將三支溫度計插入三個黑色紙袋內;
(2)分別將鋁箔紙和本色紙做成半卷的兩個曲面;
(3)將其中兩個帶有溫度計的黑色紙袋分別平放在兩個曲面內，同時將三套裝置放在陽光下，一段時間后，記錄溫度變化。
實驗步驟
實驗記錄
實驗結論
有反射板時，紙袋升溫較快，且銀色的金屬反射板升溫更快。所以增加反射板，能提高太陽能熱水器的熱效率。
從外觀上看，現在的太陽能熱水器似乎沒有反射板了。其實，某些太陽能熱水器在集熱管內部有拋物面聚光器，具有反射板的作用。
課堂鞏固
選擇題
1.太陽能熱水器的儲水箱應該有很好的（ ）。
A.吸熱能力
B.導電能力
C.導熱能力
D.保溫能力
2.制作太陽能熱水器時，用來放瓶子的盒子涂成（ ）能使熱水器加熱效果較好。
A.黑色
B.白色
C.紅色
D.藍色
D
A
