16 制作簡易太陽能熱水器
設計與制作
01

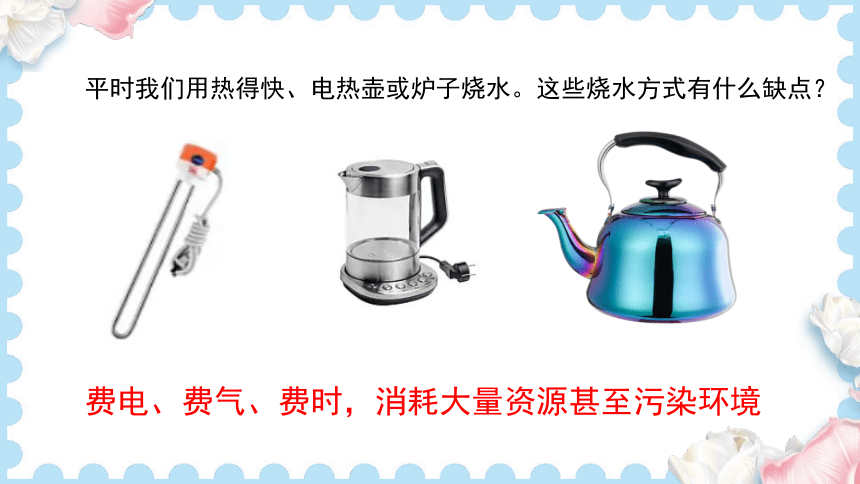

平時我們用熱得快、電熱壺或爐子燒水。這些燒水方式有什么缺點？
費電、費氣、費時，消耗大量資源甚至污染環境
利用太陽能將水加熱，既環保又節約能源。
我們可以利用什么將水加熱呢？
太陽能
讓我們?cè)O(shè)計并制作一個簡易太陽能熱水器來給水加熱吧。
準備利用什么材料和工具制作一個簡易太陽能熱水器，完成活動任務
設計與制作
設計一個能在15分鐘內讓200m水升溫的簡易太陽能熱水器
（1）設計要求:
(2)設計思路:
根據太陽能熱水器的結構對比分析出設計思路。
①選擇透明度高的小飲料瓶(透光強)或罐壁比較薄的易拉罐(傳熱快)做集熱管。
②將集熱管外表面涂黑(或緊貼一層黑色薄紙)，增強吸熱能力。
③利用錫箔紙、鏡子等的反光來增強光照。
④涂黑紙盒的內外表面，增強紙盒吸熱能力，使水箱處在溫度比較高的環境中。
⑤調整集熱管的放置角度，盡可能讓集熱管與太陽光照射的方向垂直。
⑥在水箱后方、兩側填充保溫材料。

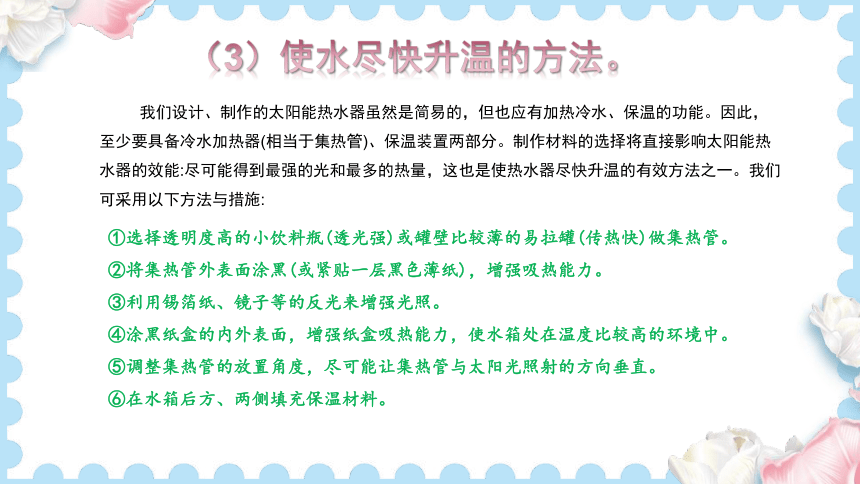

（3）使水盡快升溫的方法。
我們?cè)O(shè)計、制作的太陽能熱水器雖然是簡易的，但也應有加熱冷水、保溫的功能。因此，至少要具備冷水加熱器(相當于集熱管)、保溫裝置兩部分。制作材料的選擇將直接影響太陽能熱水器的效能:盡可能得到最強的光和最多的熱量，這也是使熱水器盡快升溫的有效方法之一。我們可采用以下方法與措施:
（4）選擇材料:
按照這個使水盡快升溫的措施從材料超市選擇合適的材料。
(5)畫出設計圖:
根據設計方案準備材料和工具，討論小組分工，合作制作太陽能熱水器模型。
將制作好的簡易太陽能熱水器放在陽光下，照射15分鐘，測量并記錄照射前后水的溫度。
課堂鞏固
選擇題
1.分組制作簡易“太陽能熱水器”的時候一定不需要的材料是（ ）。
A.溫度計
B.小鏡片
C.黑紙
D.天平
2.對于簡易太陽能熱水器，如果其他條件相同，吸收太陽能最好的是（ ）。
A.斜放式、紅色塑料箱
B.直放式、黑色玻璃箱
C.平放式、黑色金屬箱
D.斜放式、黑色金屬箱
D
D
感謝觀看
