輪軸
大象版秋季
五年級上冊 第5單元 《小小機械師》
找一找

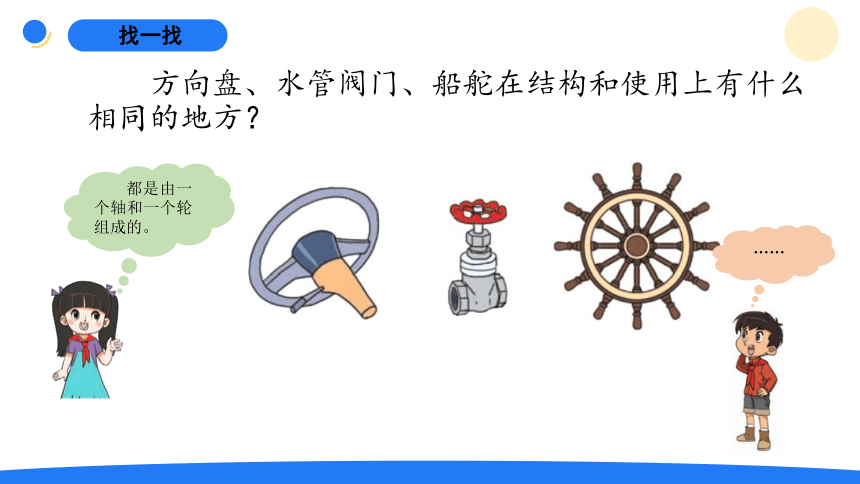

方向盤、水管閥門、船舵在結構和使用上有什么相同的地方？
都是由一個軸和一個輪組成的。
……

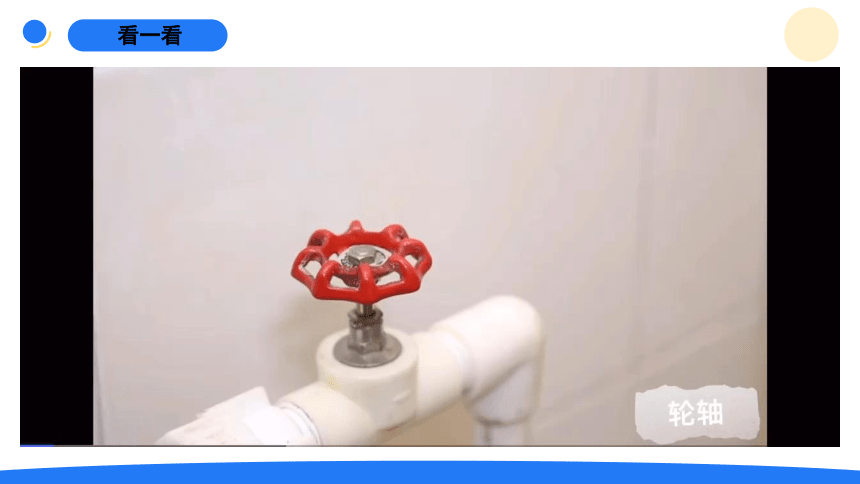

看一看
提出問題

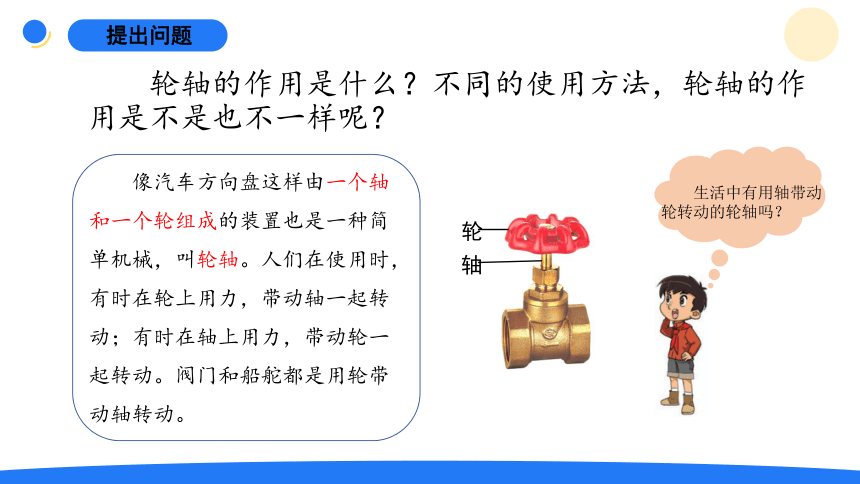

輪軸的作用是什么？不同的使用方法，輪軸的作用是不是也不一樣呢？
生活中有用軸帶動輪轉動的輪軸嗎？
像汽車方向盤這樣由一個軸和一個輪組成的裝置也是一種簡單機械，叫輪軸。人們在使用時，有時在輪上用力，帶動軸一起轉動；有時在軸上用力，帶動輪一起轉動。閥門和船舵都是用輪帶動軸轉動。
輪
軸
猜想假設

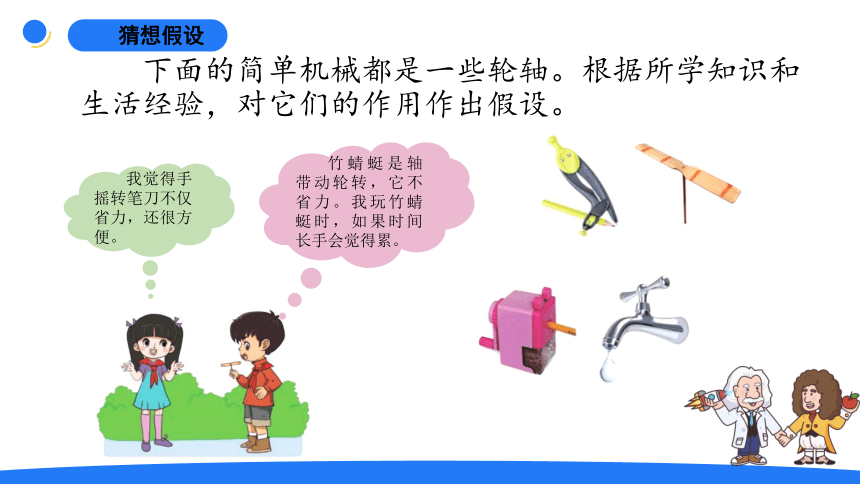

下面的簡單機械都是一些輪軸。根據所學知識和生活經驗，對它們的作用作出假設。
我覺得手搖轉筆刀不僅省力，還很方便。
竹蜻蜓是軸帶動輪轉，它不省力。我玩竹蜻蜓時，如果時間長手會覺得累。
搜集證據

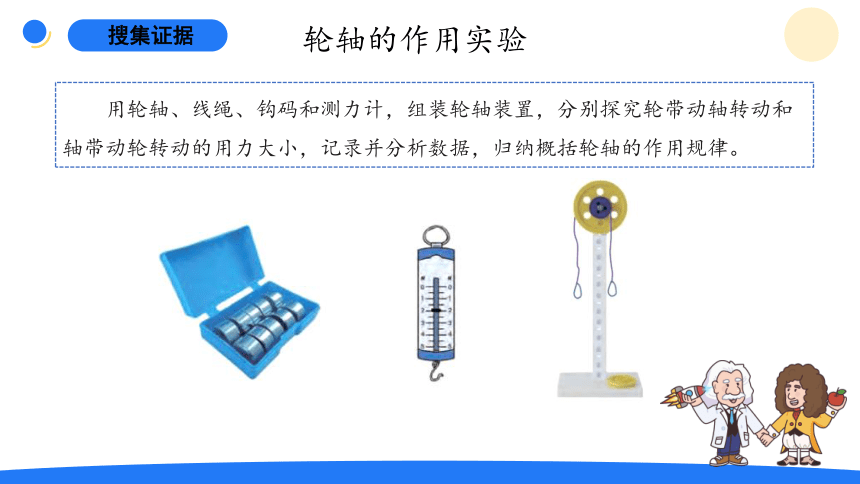

輪軸的作用實驗
用輪軸、線繩、鉤碼和測力計，組裝輪軸裝置，分別探究輪帶動軸轉動和軸帶動輪轉動的用力大小，記錄并分析數據，歸納概括輪軸的作用規律。
搜集證據

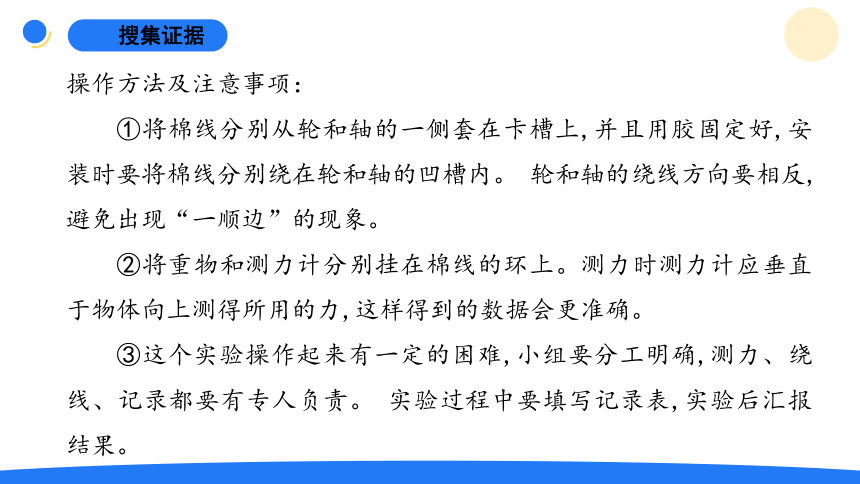

操作方法及注意事項：
①將棉線分別從輪和軸的一側套在卡槽上,并且用膠固定好,安裝時要將棉線分別繞在輪和軸的凹槽內。 輪和軸的繞線方向要相反,避免出現“一順邊”的現象。
②將重物和測力計分別掛在棉線的環上。測力時測力計應垂直于物體向上測得所用的力,這樣得到的數據會更準確。
③這個實驗操作起來有一定的困難,小組要分工明確,測力、繞線、記錄都要有專人負責。 實驗過程中要填寫記錄表,實驗后匯報結果。
搜集證據
實驗記錄表
軸上 鉤碼個數 直接提起軸上重物所用力的大小 輪帶動軸轉動提起重物所用力的大小
2
3
4
……
用輪帶動軸轉動時，輪軸有省力的作用。
搜集證據
輪上 鉤碼個數 直接提起輪上重物所用力的大小 軸帶動輪轉動提起重物所用力的大小
2
3
4
……
實驗記錄表
搜集證據
得出結論
用輪帶動軸轉動時，輪軸有省力的作用；用軸帶動輪轉動時，輪軸不省力。在軸粗細不變時，輪越大越省力。
家里的輪軸
遷移應用
找出下圖中的輪軸裝置，判斷輪軸的類型和作用。
想一想
輪
軸
軸
輪
軸
輪
輪帶動軸轉動，省力。
想一想
軸
輪
輪
軸
輪帶動軸轉動，省力。
練一練
1.下列不屬于輪軸的是( )。
A.螺絲刀 B.桿秤 C.轉筆刀
2.下列說法正確的是( )。
A.所有的輪軸裝置都是在輪上用力的 B.輪軸裝置的輪都是圓形的 C.鑰匙是一種輪軸裝置
3.下列各種情況中，輪軸可能處于平衡狀態的是( )。
4.玩具竹蜻蜓是( )。
A.省力的輪軸 B.費力的輪軸 C.不省力也不費力
B
C
B
C
一、我會選
練一練
二、我會判
1.使用螺絲刀撬鐵桶蓋時它是杠桿，使用它擰螺絲釘時它是輪軸。( )
2.汽車方向盤的把手部分是輪軸的輪。 ( )
3.門把手利用的是輪軸的原理。 ( )
4.閥門和船舵都是用軸帶動輪轉動的。 ( )
5.輪軸用力在輪上才能省力。( )
√
×
√
√
√
