物聯網及其特征
創設情境，悟物聯之作用
創設情境，悟物聯之作用
獨居老人在家跌倒了無人知道、不能及時得到救助。
如何解決這個問題呢？
制作一個基于物聯網的智能求助手環信息系統。

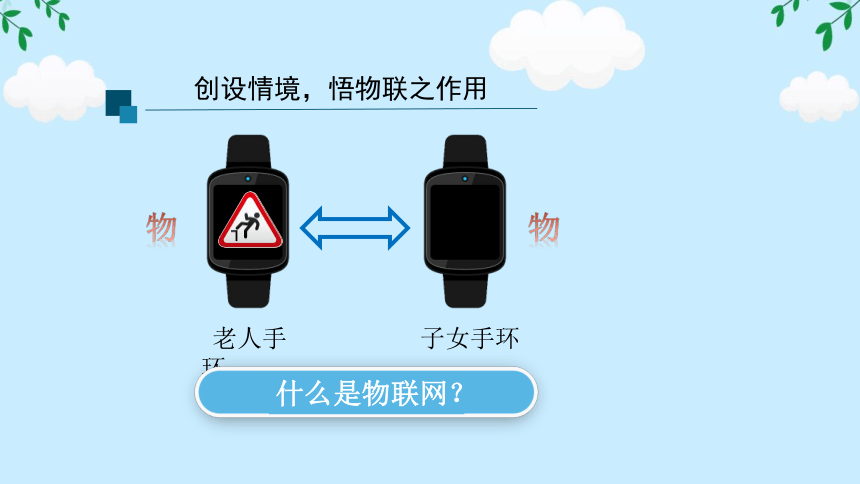

創設情境，悟物聯之作用
老人手環
子女手環
什么是物聯網？
物
物
自主探究，明物聯之含義

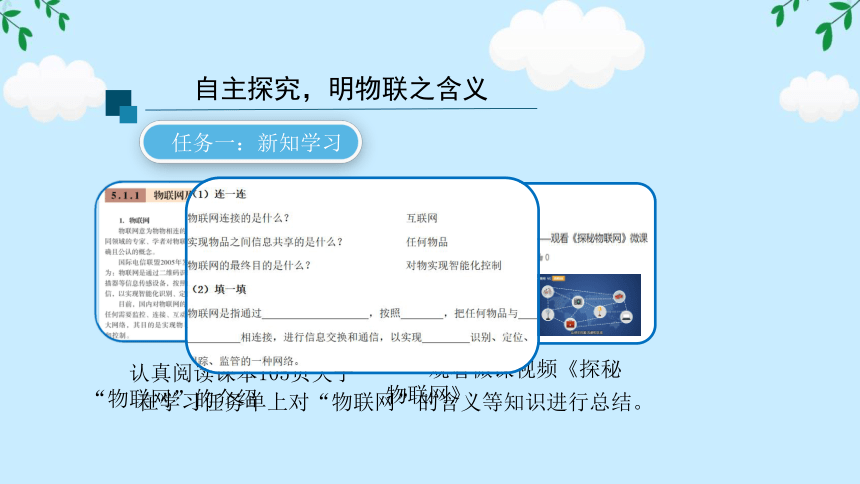

任務一：新知學習
認真閱讀課本105頁關于“物聯網”的介紹
在學習任務單上對“物聯網”的含義等知識進行總結。
觀看微課視頻《探秘物聯網》

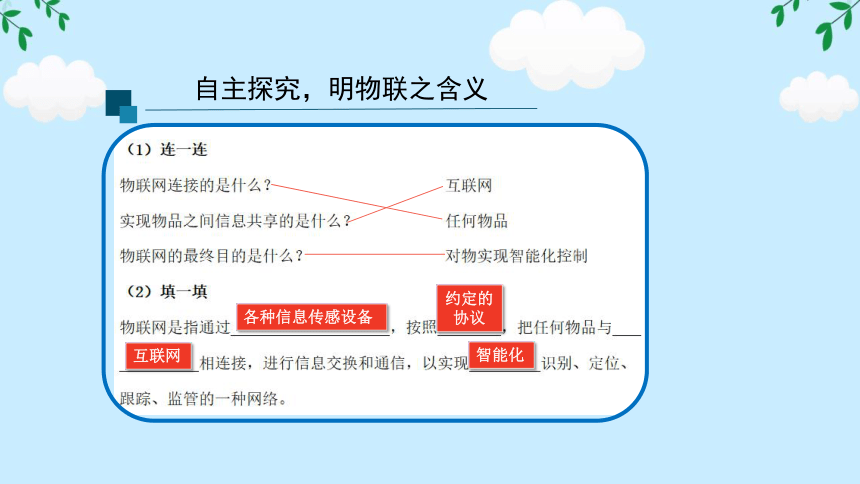

自主探究，明物聯之含義
各種信息傳感設備
約定的協議
互聯網
智能化
項目分析，曉物聯之架構、特征、步驟

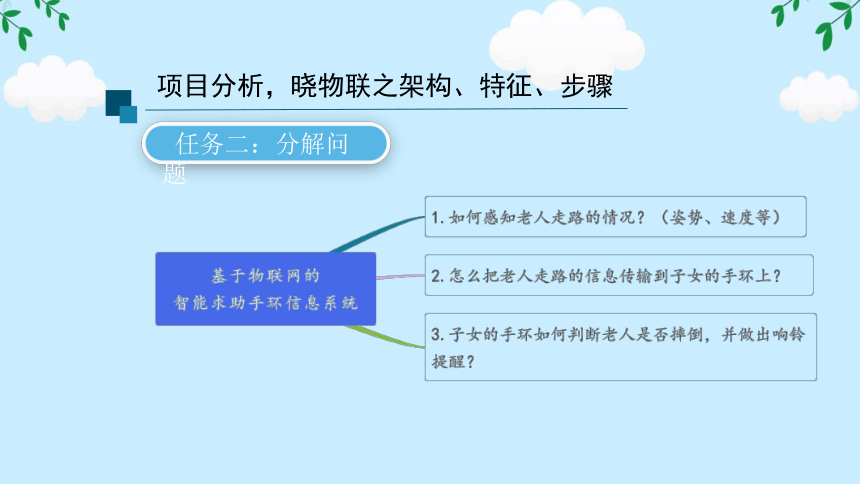

小組討論，思考要實現“智能求助手環”的物聯功能，幫助老人在家跌倒后能及時、精準通知到家人，需要解決哪些問題？
在學習任務單上用思維導圖表示。
任務二：分解問題
項目分析，曉物聯之架構、特征、步驟
項目分析，曉物聯之架構、特征、步驟
任務二：分解問題
項目分析，曉物聯之架構、特征、步驟
存儲物品的生產日期、生產材料等靜態屬性
檢測溫濕度、聲音的實時變化等動態屬性
標簽
傳感器
1.如何感知老人走路的情況？（姿勢、速度等）
項目分析，曉物聯之架構、特征、步驟
1.如何感知老人走路的情況？（姿勢、速度等）
傳感器名稱 檢測方法
加速度傳感器
x,y,z以及強度值相對于正常情況是否有變化。
向前摔倒：x<0.4，z>0.8，y以及強度值變化不明顯。

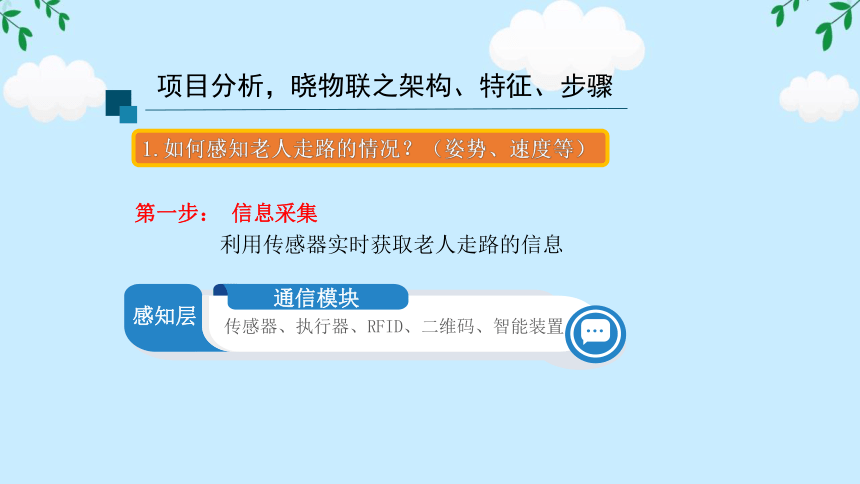

項目分析，曉物聯之架構、特征、步驟
利用傳感器實時獲取老人走路的信息
1.如何感知老人走路的情況？（姿勢、速度等）
第一步： 信息采集
傳感器、執行器、RFID、二維碼、智能裝置
感知層
通信模塊
項目分析，曉物聯之架構、特征、步驟
共享單車
WIFI
3G/4G/5G等移動通信技術
2.如何將老人走路的信息傳輸到子女的手環上？
項目分析，曉物聯之架構、特征、步驟
老人手環
子女手環
A
走路信息
B
走路信息
物聯網平臺
走路信息
（MQTT）
A
B
2.如何將老人走路的信息傳輸到子女的手環上？
項目分析，曉物聯之架構、特征、步驟
第二步：信息傳輸
1.wifi連接
2.easyiot物聯網平臺和MQTT網關配置
延伸網絡、物聯網網關
電信網/互聯網
網絡層
2.如何將老人走路的信息傳輸到子女的手環上？
項目分析，曉物聯之架構、特征、步驟
老人走路的信息
分析、處理
判斷老人是否摔倒
及時救助
應用
3.子女的手環如何判斷老人是否摔倒，并做出響鈴提醒？
項目分析，曉物聯之架構、特征、步驟
第三步：信息的處理和應用
1.算法設計
2.編程實現
應用基礎設施/中間件
物聯網的應用
應用層
3.子女的手環如何判斷老人是否摔倒，并做出響鈴提醒？
項目分析，曉物聯之架構、特征、步驟
第三步：信息的處理和應用
1.算法設計
2.編程實現
應用基礎設施/中間件
物聯網的應用
應用層
3.子女的手環如何判斷老人是否摔倒，并做出響鈴提醒？
項目分析，曉物聯之架構、特征、步驟
信息采集
信息傳輸
信息處理和應用
智能處理
可靠傳輸
全面感知
架構
特征
實現步驟
角色分演，品物聯之架構與特征
角色 任務
任務三：利用物聯網知識解決問題
角色分演，品物聯之架構與特征
角色 任務
任務三：利用物聯網知識解決問題
信息感知員
利用傳感器采集老人走路的信息。
信息傳輸員
連接wifi、配置easyiot物聯網平臺和MQTT協議。
信息處理員
從easyiot平臺獲取信息，并設計算法，編寫程序判斷老人是否摔倒。
角色分演，品物聯之架構與特征
角色 任務
信息感知員 利用傳感器采集老人走路的信息。
信息傳輸員 連接wifi、配置easyiot物聯網平臺和MQTT協議。
信息處理員 從easyiot平臺獲取信息，并設計算法，編寫程序判斷老人是否摔倒。
任務三：利用物聯網知識解決問題
對比分析，較物聯與互聯之區別
互聯網
物聯網
人與人
人與物、物與物
物聯網的核心和基礎仍然是 ，它是在互聯網基礎上的 。
互聯網
延伸和擴展
聯系
區別
（1）互聯網處理的信息都是 創造的，但物聯網處理的信息不僅是人創造的，還包括 反映出來的信息。
人
物理世界
（2）總體上計算， 收集的信息量更大。
物聯網
（3）物聯網不僅提供了傳感器的連接，其本身也具有智能處理的能力，能夠對物體實施 。
智能控制
對比分析，較物聯與互聯之區別
計算機自動計算
以獨立計算機
進行信息處理
互聯網：人與人交互
基于計算機網絡
進行信息交互
物聯網：物物與人物交互
萬物的信息感知、
交互、處理的網絡
總結升華，懂物聯之方法
總結升華，懂物聯之方法
發散思維，遷物聯之能力
除了幫助摔倒老人向家人求救，物聯網在生活中還有哪些應用呢？
課堂評價
