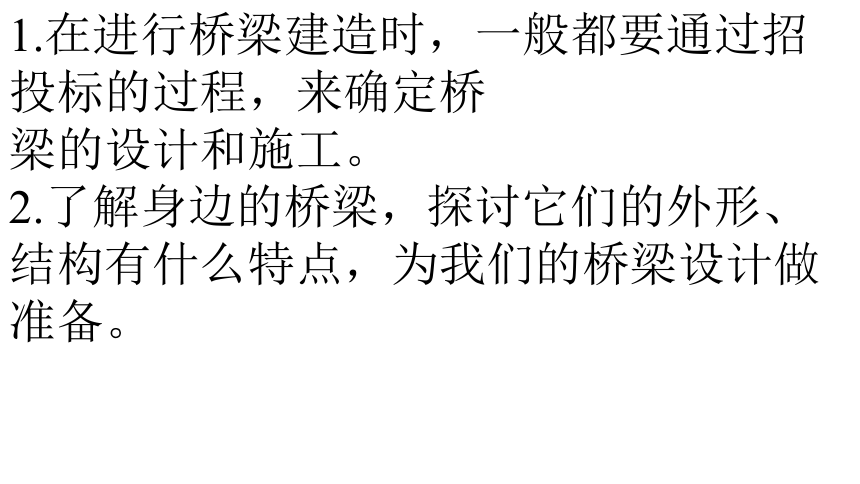

1.在進行橋梁建造時，一般都要通過招投標的過程，來確定橋梁的（）和施工。
2.了解身邊的橋梁，探討它們的（）、結構有什么特點，為我們的橋梁設計做準備。
1.在進行橋梁建造時，一般都要通過招投標的過程，來確定橋
梁的設計和施工。
2.了解身邊的橋梁，探討它們的外形、結構有什么特點，為我們的橋梁設計做準備。
上節課我們了解了橋梁招標，這節課我們就按招標要求制定橋梁設計方案，再投標。
橋梁投標

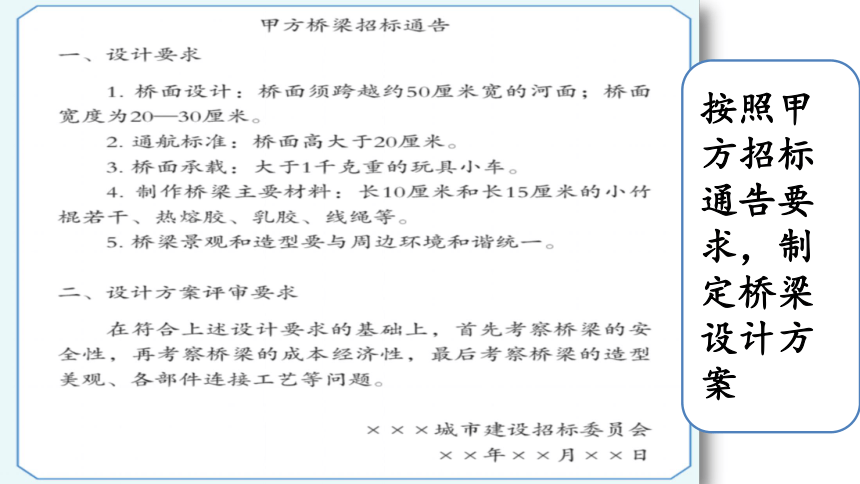

按照甲方招標通告要求，制定橋梁設計方案
橋梁設計應該符合招標要求的哪些條件？
我覺得根據水面寬度，橋的跨度是……
橋的跨度是約50厘米寬的河面
橋梁設計

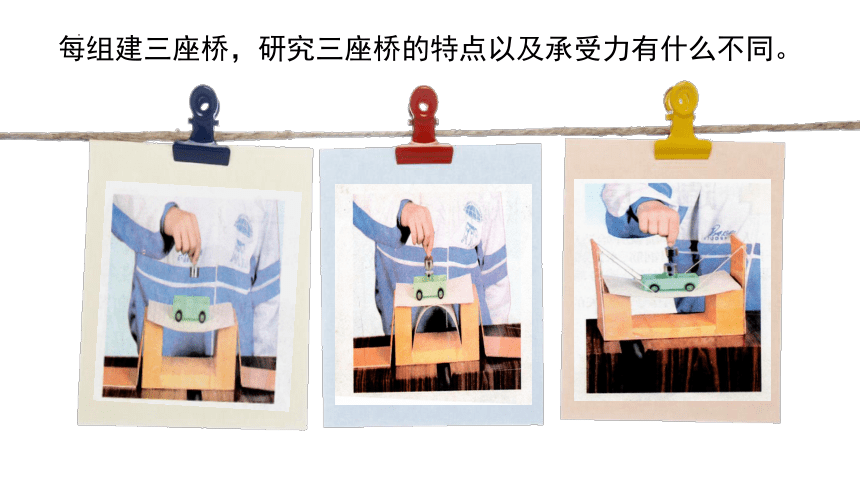

每組建三座橋，研究三座橋的特點以及承受力有什么不同。
實驗結論

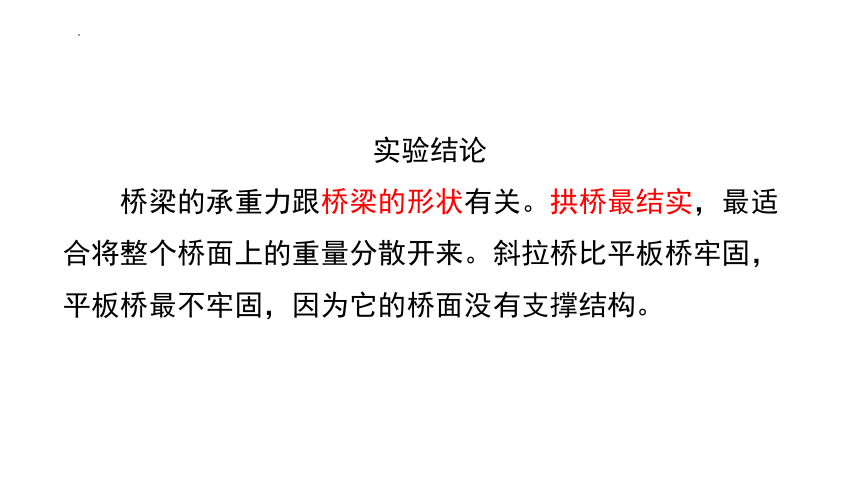

橋梁的承重力跟橋梁的形狀有關。拱橋最結實，最適合將整個橋面上的重量分散開來。斜拉橋比平板橋牢固，平板橋最不牢固，因為它的橋面沒有支撐結構。
橋梁設計應該符合招標要求的哪些條件？
我覺得懸索橋的更美觀
要能承載起小汽車的重量，我們做拱形橋，還是……
橋梁設計
橋梁設計還應該考慮什么因素？
我覺得根據水面寬度，橋的跨度是……
要能承載起小汽車的重量，我們做拱形橋，還是……
成本方面……
橋梁設計

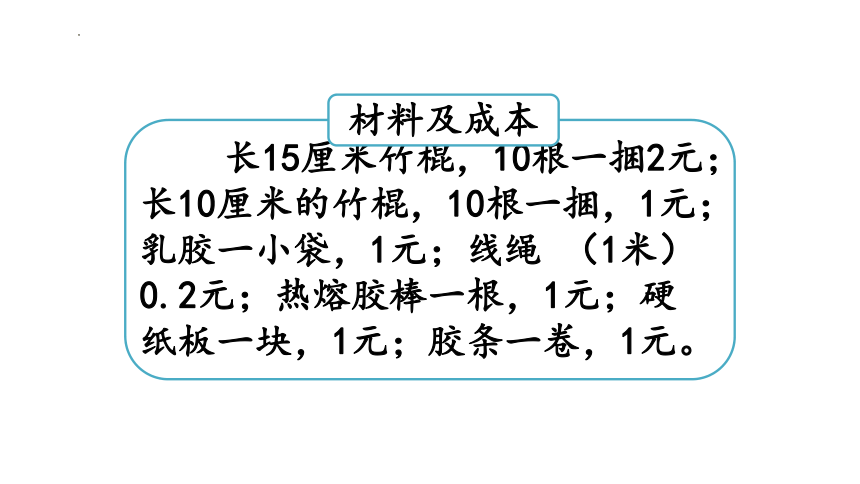

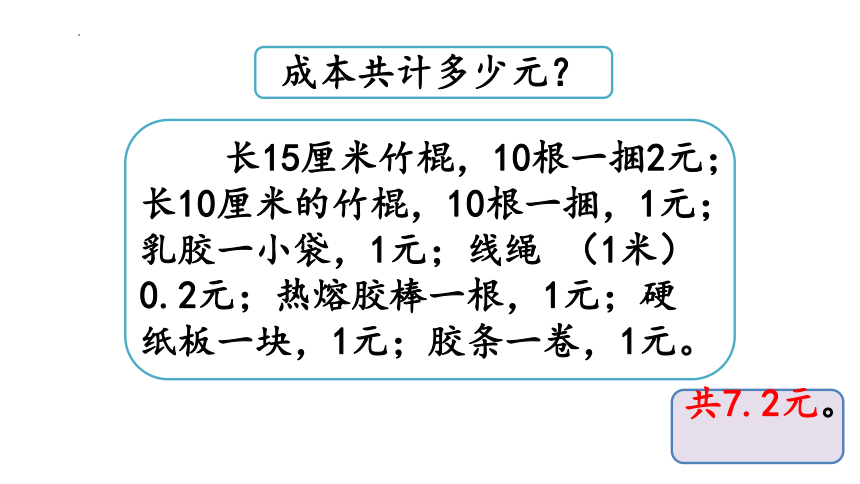

長15厘米竹棍，10根一捆2元；長10厘米的竹棍，10根一捆，1元；乳膠一小袋，1元；線繩 （1米）0.2元；熱熔膠棒一根，1元；硬紙板一塊，1元；膠條一卷，1元。
材料及成本
長15厘米竹棍，10根一捆2元；長10厘米的竹棍，10根一捆，1元；乳膠一小袋，1元；線繩 （1米）0.2元；熱熔膠棒一根，1元；硬紙板一塊，1元；膠條一卷，1元。
成本共計多少元？
共7.2元。
橋梁設計應該包含哪些方面？應該考慮哪些因素？
我覺得根據水面寬度，橋的跨度是……
要能承載起小汽車的重量，我們做拱形橋，還是……
成本方面……
橋梁設計
橋的外形和結構、成本等。
橋梁設計應該包含哪些方面？
按照甲方招標通告要求，勘(kān)察城市地形環境，結合已有橋梁資料，通過綜合分析，制訂橋梁設計方案。
橋梁設計應該考慮哪些因素？
招標要求，制作材料，橋的外形和結構、成本等。
需要用到哪些材料？怎樣加工制作？
分組設計
加工材料
長15厘米竹棍，長10厘米的竹棍，乳膠一小袋，線繩 （1米）；熱熔膠棒一根，硬紙板一塊，膠條一卷，熱熔槍。
需要用到哪些材料？怎樣加工制作？
分組設計
需要用到哪些材料？怎樣加工制作？
分組設計
需要用到哪些材料？怎樣加工制作？
分組設計
勘測地形環境
河水把城市一分為二，河水寬50厘米，周圍是綠色植被和城鎮居民。
要求
1增加美觀性
2不擾民
3結實。
增強懸索橋的材料
備選材料有鐵絲代替木棍，石塊做墩臺。
用什么做橋面呢？
用紙板做橋面。
了解懸索橋
懸索橋是指通過索塔懸掛并錨固于兩岸的纜索作為上部結構主要承重構件的橋梁。
觀看懸索橋
根據以上設計綜合思考，編寫橋梁設計投標書。
完善設計，編寫橋梁設計投標書。
橋梁投標會
召開投標會，根據招標通告中的標準，對乙方（各組）遞交的方案進行評審。
橋梁投標會
流程：選出三名評委；每組派代表講述方案中，橋梁設計的優勢。評委根據招標公告的標準，對參與投標的方案打分。
我們這個橋梁有以下優勢……
橋梁優勢
1美觀
2結實
3承重能力強
4不擾民
5不影響周圍生態系統。
我們這個橋梁有以下優勢……
這個橋梁結構不錯，但是……
橋梁缺點
1穩定性不強
2不如拱橋結實
3材料選擇不夠經濟
4耗時比較長。
我們這個橋梁有以下優勢……
這個橋梁結構不錯，但是……
統計各組分數，看看哪些組的橋梁投標書符合甲方要求，哪組得分最高，對比自己組的投標書，修改、完善投標書。
1組 2組 3組
得分 99 98 96
中標結果
1組在模型、材料的選擇合理，設計美觀，后期制作可行性比較大。因此，1組中標。
20世紀30年代，茅以升臨危受命主持修建錢塘江大橋。面對種種困難，茅以升和他的工友們廢寢忘食，甚至不惜冒著生命危險，解決了建橋中的一個個技術難題，建成了中國人自己設計并建造的第一座現代化大型橋梁，最終打
破了國外專家的斷
言，結束了中國近
代大橋設計和建造
由外國人包攬的尷
尬歷史，為中國現代橋梁史翻開了嶄新的一頁。
茅以升和錢塘江大橋
1.查閱資料，了解茅以升是怎樣解決建橋中的技術難題的。
2.根據自己的設計方案，購買材料。
課后任務
