蘇教版科學五年級下冊

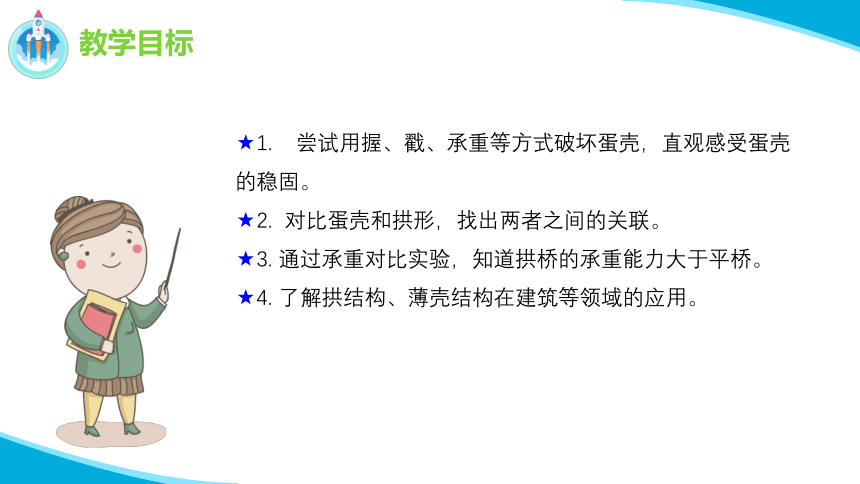

★1. 嘗試用握、戳、承重等方式破壞蛋殼，直觀感受蛋殼的穩固。
★2. 對比蛋殼和拱形，找出兩者之間的關聯。
★3. 通過承重對比實驗，知道拱橋的承重能力大于平橋。
★4. 了解拱結構、薄殼結構在建筑等領域的應用。
教學目標

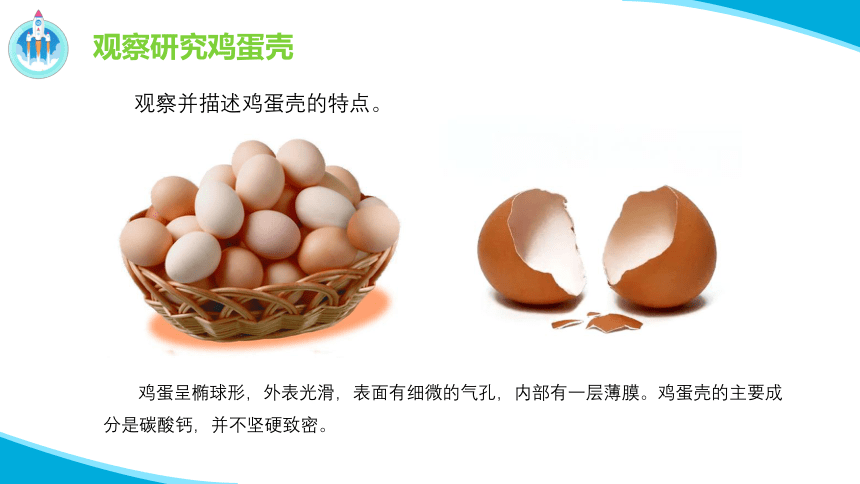

觀察并描述雞蛋殼的特點。
觀察研究雞蛋殼
雞蛋呈橢球形，外表光滑，表面有細微的氣孔，內部有一層薄膜。雞蛋殼的主要成分是碳酸鈣，并不堅硬致密。

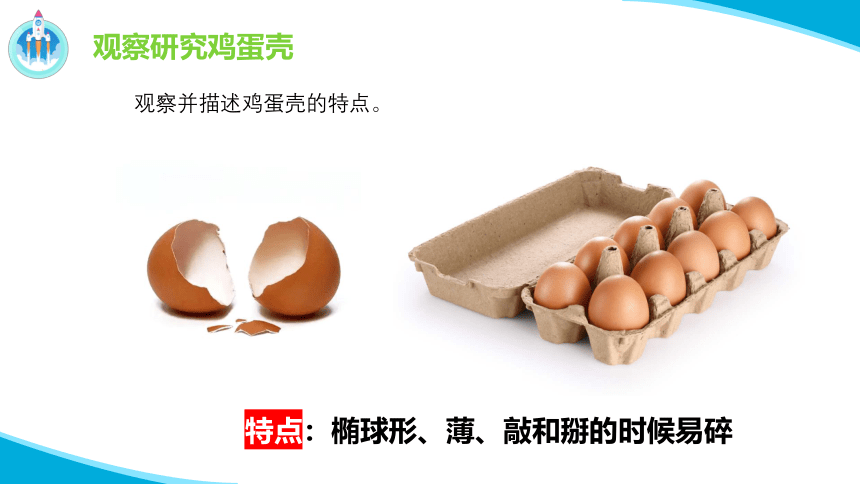

觀察并描述雞蛋殼的特點。
觀察研究雞蛋殼
特點：橢球形、薄、敲和掰的時候易碎
研究蛋殼的精妙之處。
觀察研究雞蛋殼
用手能把1枚雞蛋握碎嗎？ 蛋殼這么薄，禁得住這樣的擠壓嗎？
因為雞蛋是橢球形的，用手握雞蛋時，手部施加的壓力能被蛋殼外凸的曲面分散，所以雞蛋不易握碎。此外，蛋殼內附著的一層富有彈性的薄膜所產生的預應力，能拉緊整個蛋殼，增加了蛋殼的抗壓能力。

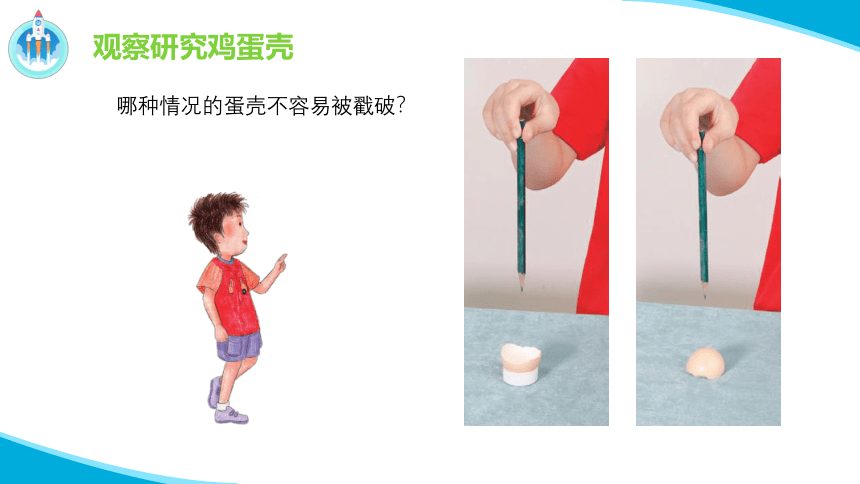

哪種情況的蛋殼不容易被戳破？
觀察研究雞蛋殼

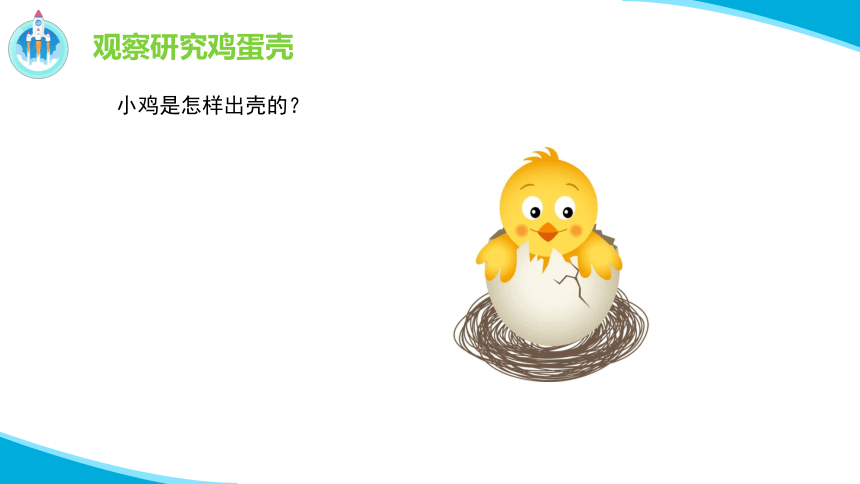

小雞是怎樣出殼的？
觀察研究雞蛋殼

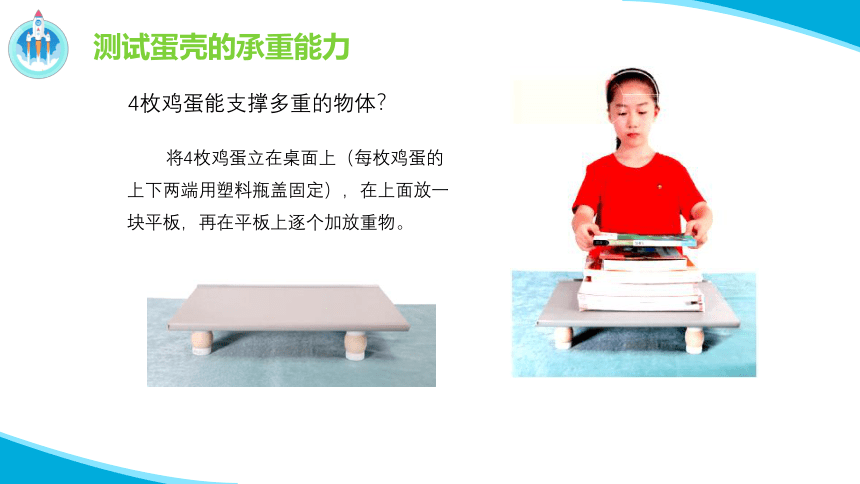

4枚雞蛋能支撐多重的物體？
測試蛋殼的承重能力
將4枚雞蛋立在桌面上（每枚雞蛋的上下兩端用塑料瓶蓋固定），在上面放一塊平板，再在平板上逐個加放重物。

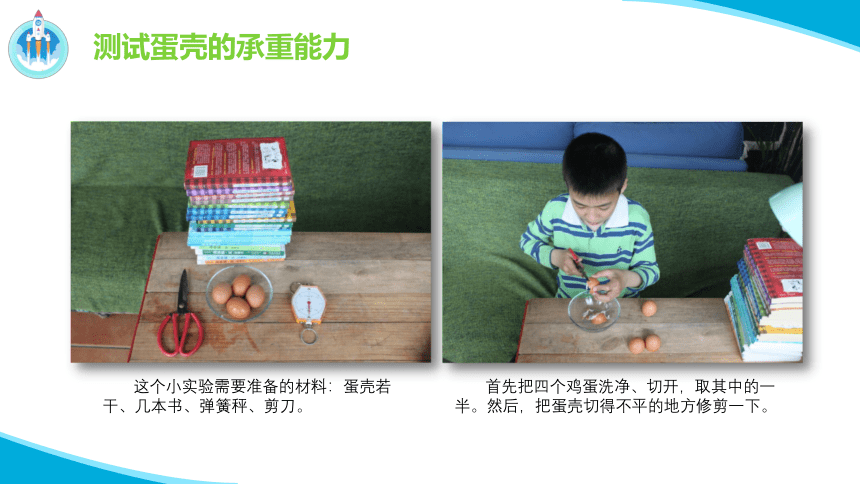

這個小實驗需要準備的材料：蛋殼若干、幾本書、彈簧秤、剪刀。
首先把四個雞蛋洗凈、切開，取其中的一半。然后，把蛋殼切得不平的地方修剪一下。
測試蛋殼的承重能力

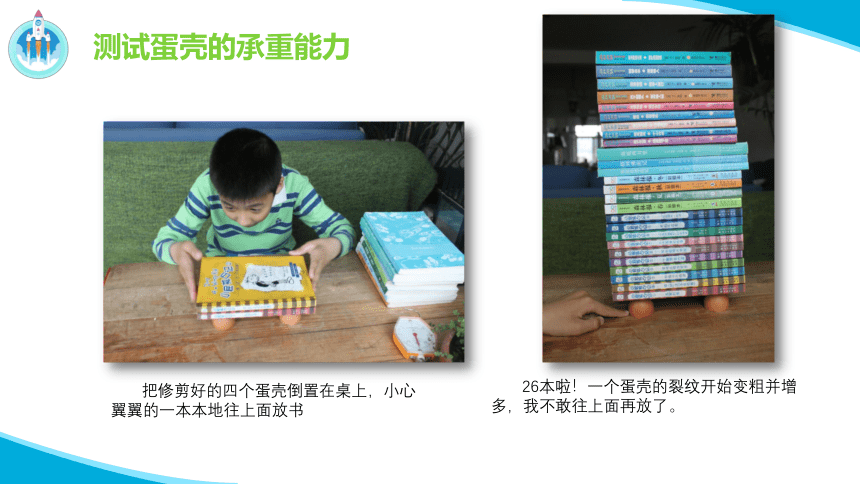

26本啦！一個蛋殼的裂紋開始變粗并增多，我不敢往上面再放了。
把修剪好的四個蛋殼倒置在桌上，小心翼翼的一本本地往上面放書
測試蛋殼的承重能力

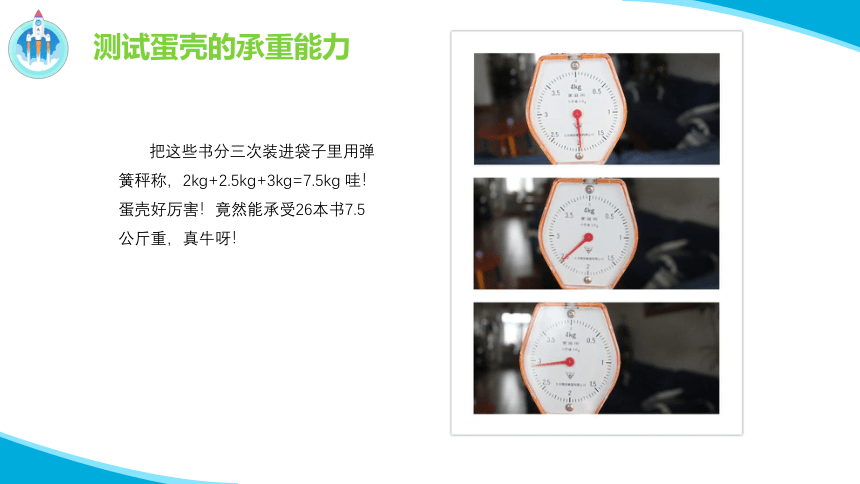

把這些書分三次裝進袋子里用彈簧秤稱，2kg+2.5kg+3kg=7.5kg 哇！蛋殼好厲害！竟然能承受26本書7.5公斤重，真牛呀！
測試蛋殼的承重能力

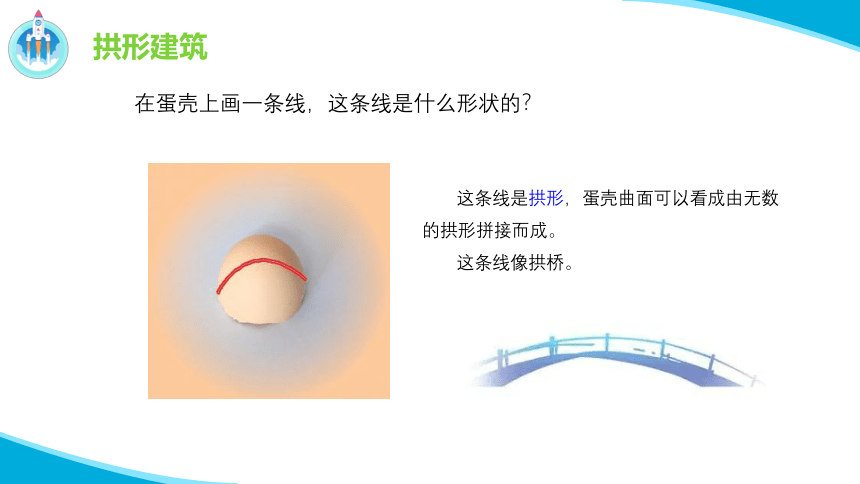

在蛋殼上畫一條線，這條線是什么形狀的？
拱形建筑
這條線是拱形，蛋殼曲面可以看成由無數的拱形拼接而成。
這條線像拱橋。
外形為弧形的建筑結構被稱為拱。你見過哪些拱形建筑或建筑上的拱結構？
拱形建筑
常見的拱形有：拱門、牌坊、城堡、水渠、宮殿等。著名的建筑有法國的凱旋門、中國的趙州橋、古羅馬水渠等。
玉帶橋
趙州橋
頤和園十七拱橋
拱形建筑
勝利門，慕尼黑，德國
著名的拱門建筑
Patuxai，萬象，老撾
拱形建筑
著名的拱門建筑
凱旋門，平壤，朝鮮
Cinquantenaire拱門，比利時
拱形建筑
著名的拱門建筑
印度門，新德里，印度
Rua Augusta Arch，里斯本，葡萄牙
拱形建筑
著名的拱門建筑
Gateway Arch，St.Louis，美國
Arc De Triumphe，巴黎，法國
拱形牌坊
拱形建筑
歐洲廣場建筑 古羅馬水渠
拱形建筑
拱形水渠
隧道
拱形建筑
拱形建筑
無梁殿
拱形建筑
無梁殿
　　測一測拱的承重能力。
拱形建筑
　用2張A4卡紙分別做成平橋和拱橋的橋面，比較兩者的承重能力。
測試結果是拱橋的承重能力大于平橋。拱能把受到的壓力向下和向外傳遞給相鄰的部分，如果能抵住外推力，拱就能承受巨大的壓力。
薄薄的雞蛋殼之所以能承受很大的壓力，是因為蛋殼曲面可以看成由無數的拱拼接而成的，能夠把受到的壓力分散到蛋殼的各個部分。人們從蛋殼中得到啟示，發明了薄殼結構。薄殼結構具有優越的受力性能，且輕便省料，因此在建筑中被廣泛使用。
薄殼建筑
國家大劇院
悉尼歌劇院
薄殼建筑
國家大劇院
國家大劇院整個殼體鋼結構重達6475噸，東西向長軸跨度重達6475噸，東西向長軸跨度212.2米，是目前世界上最大的穹頂。內部結構沒有立柱支撐，網殼面積3.5萬平方米。
悉尼歌劇院
薄殼建筑也并非都是拱形，舉世聞名的悉尼歌劇院悉尼歌劇院的外觀為三組巨大的殼片，聳立在南北長186米、東西最寬處為97米的現澆鋼筋混凝土結構的基座上。
薄殼建筑
除了建筑，你還見過哪些薄殼結構的物品？
薄殼物品
鹿特丹拱形市場
海上漂浮酒店“方舟”
著名建筑欣賞
伊斯蘭拱形建筑
海島拱形建筑
著名建筑欣賞
著名建筑欣賞
一、填空題
1.雞蛋殼屬于_____結構，具有_____、_______的特點。
二、簡答題
1.生活中你還見過哪些拱形結構？
拱形
堅固
能承重
