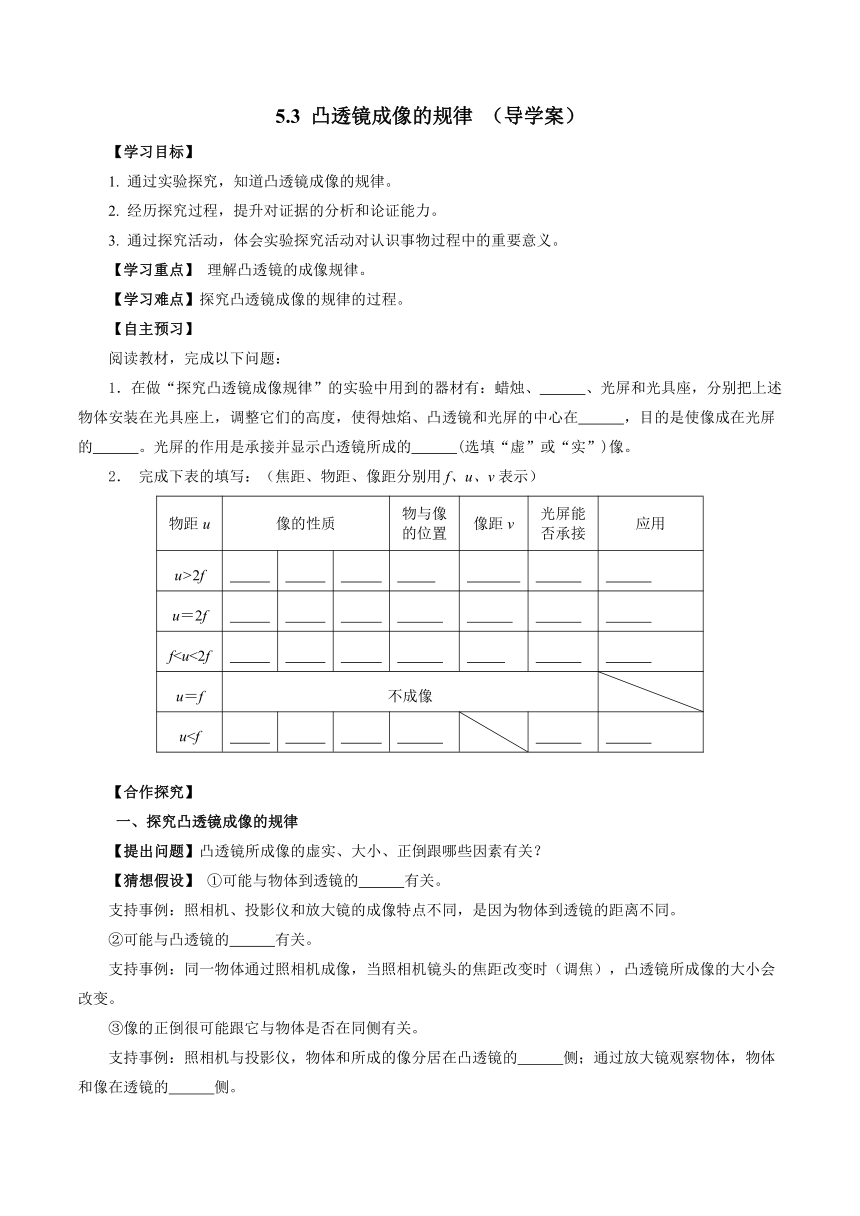

5.3 凸透鏡成像的規律 （導學案）
【學習目標】
1. 通過實驗探究，知道凸透鏡成像的規律。
2. 經歷探究過程，提升對證據的分析和論證能力。
3. 通過探究活動，體會實驗探究活動對認識事物過程中的重要意義。
【學習重點】 理解凸透鏡的成像規律。
【學習難點】探究凸透鏡成像的規律的過程。
【自主預習】
閱讀教材，完成以下問題：
1．在做“探究凸透鏡成像規律”的實驗中用到的器材有：蠟燭、 、光屏和光具座，分別把上述物體安裝在光具座上，調整它們的高度，使得燭焰、凸透鏡和光屏的中心在 ，目的是使像成在光屏的 。光屏的作用是承接并顯示凸透鏡所成的 (選填“虛”或“實”)像。
2． 完成下表的填寫：（焦距、物距、像距分別用f、u、v表示）
物距u 像的性質 物與像 的位置 像距v 光屏能 否承接 應用
u>2f
u＝2f
fu＝f 不成像
u【合作探究】
一、探究凸透鏡成像的規律
【提出問題】凸透鏡所成像的虛實、大小、正倒跟哪些因素有關？
【猜想假設】 ①可能與物體到透鏡的 有關。
支持事例：照相機、投影儀和放大鏡的成像特點不同，是因為物體到透鏡的距離不同。
②可能與凸透鏡的 有關。
支持事例：同一物體通過照相機成像，當照相機鏡頭的焦距改變時（調焦），凸透鏡所成像的大小會改變。
③像的正倒很可能跟它與物體是否在同側有關。
支持事例：照相機與投影儀，物體和所成的像分居在凸透鏡的 側；通過放大鏡觀察物體，物體和像在透鏡的 側。

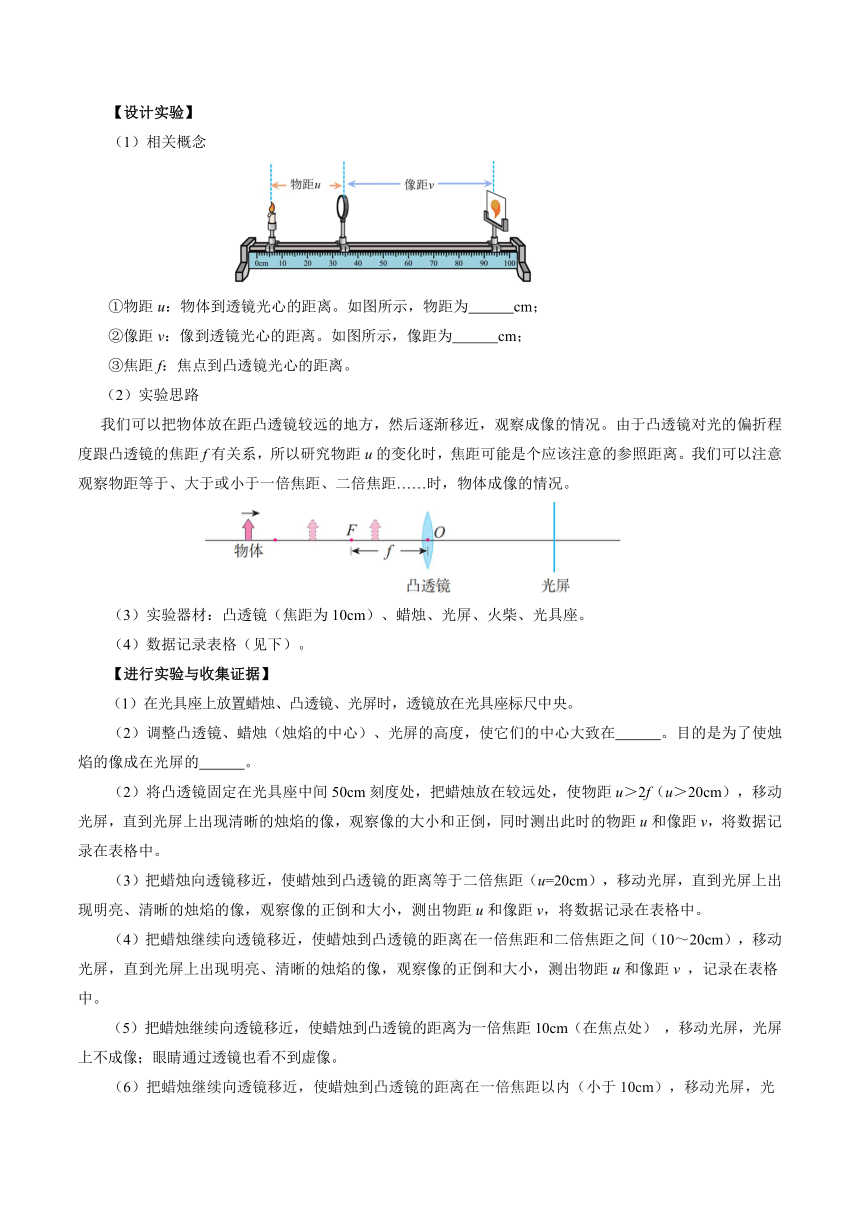

【設計實驗】
（1）相關概念
①物距u：物體到透鏡光心的距離。如圖所示，物距為 cm；
②像距v：像到透鏡光心的距離。如圖所示，像距為 cm；
③焦距f：焦點到凸透鏡光心的距離。
（2）實驗思路
我們可以把物體放在距凸透鏡較遠的地方，然后逐漸移近，觀察成像的情況。由于凸透鏡對光的偏折程度跟凸透鏡的焦距f有關系，所以研究物距u的變化時，焦距可能是個應該注意的參照距離。我們可以注意觀察物距等于、大于或小于一倍焦距、二倍焦距……時，物體成像的情況。
（3）實驗器材：凸透鏡（焦距為10cm）、蠟燭、光屏、火柴、光具座。
（4）數據記錄表格（見下）。
【進行實驗與收集證據】
（1）在光具座上放置蠟燭、凸透鏡、光屏時，透鏡放在光具座標尺中央。
（2）調整凸透鏡、蠟燭（燭焰的中心）、光屏的高度，使它們的中心大致在 。目的是為了使燭焰的像成在光屏的 。
（2）將凸透鏡固定在光具座中間50cm刻度處，把蠟燭放在較遠處，使物距u＞2f（u＞20cm），移動光屏，直到光屏上出現清晰的燭焰的像，觀察像的大小和正倒，同時測出此時的物距u和像距v，將數據記錄在表格中。
（3）把蠟燭向透鏡移近，使蠟燭到凸透鏡的距離等于二倍焦距（u=20cm），移動光屏，直到光屏上出現明亮、清晰的燭焰的像，觀察像的正倒和大小，測出物距u和像距v，將數據記錄在表格中。
（4）把蠟燭繼續向透鏡移近，使蠟燭到凸透鏡的距離在一倍焦距和二倍焦距之間（10～20cm），移動光屏，直到光屏上出現明亮、清晰的燭焰的像，觀察像的正倒和大小，測出物距u和像距v ，記錄在表格中。
（5）把蠟燭繼續向透鏡移近，使蠟燭到凸透鏡的距離為一倍焦距10cm（在焦點處） ，移動光屏，光屏上不成像；眼睛通過透鏡也看不到虛像。
（6）把蠟燭繼續向透鏡移近，使蠟燭到凸透鏡的距離在一倍焦距以內（小于10cm），移動光屏，光屏上不成像，眼睛通過透鏡，能看到虛像，記錄像的正倒和大小。測出物距u，記錄在表格中。

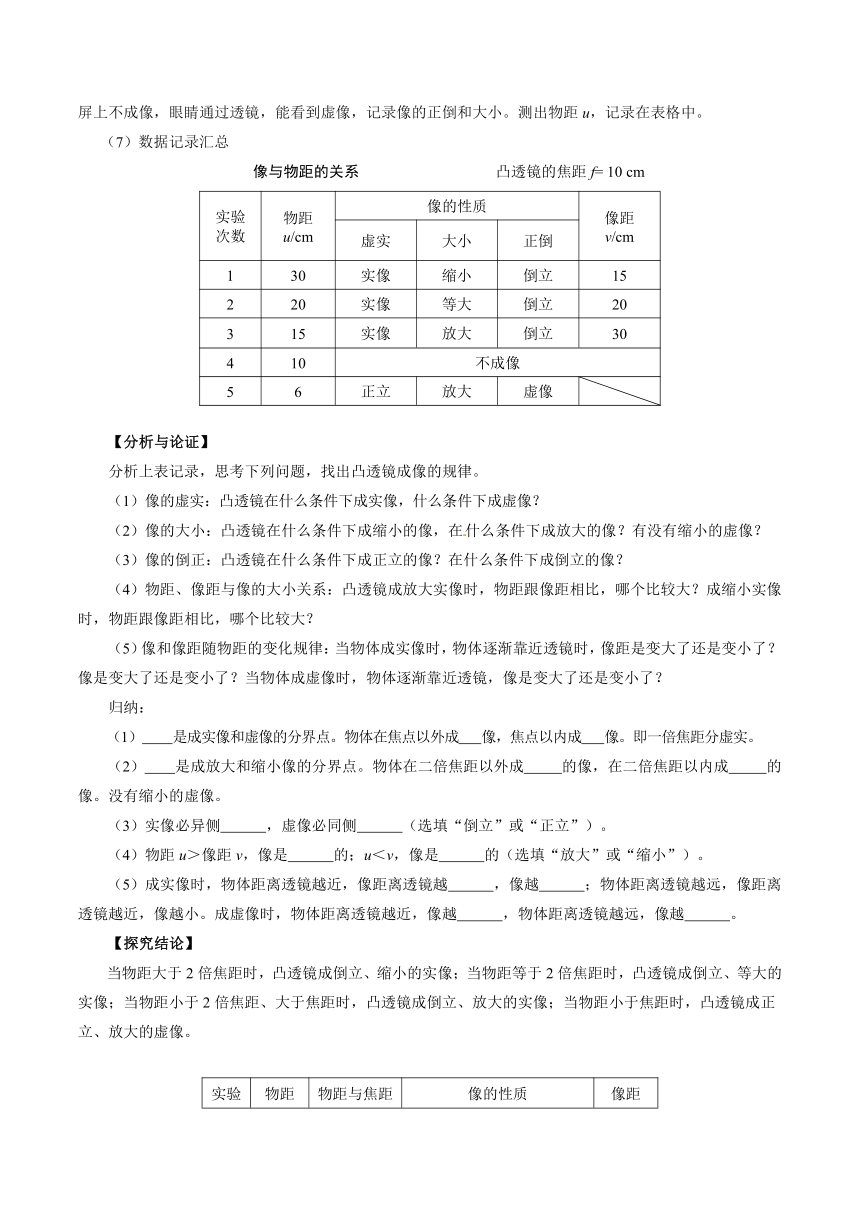

（7）數據記錄匯總
像與物距的關系 凸透鏡的焦距f= 10 cm
實驗 次數 物距 u/cm 像的性質 像距 v/cm
虛實 大小 正倒
1 30 實像 縮小 倒立 15
2 20 實像 等大 倒立 20
3 15 實像 放大 倒立 30
4 10 不成像
5 6 正立 放大 虛像
【分析與論證】
分析上表記錄，思考下列問題，找出凸透鏡成像的規律。
（1）像的虛實：凸透鏡在什么條件下成實像，什么條件下成虛像？
（2）像的大小：凸透鏡在什么條件下成縮小的像，在什么條件下成放大的像？有沒有縮小的虛像？
（3）像的倒正：凸透鏡在什么條件下成正立的像？在什么條件下成倒立的像？
（4）物距、像距與像的大小關系：凸透鏡成放大實像時，物距跟像距相比，哪個比較大？成縮小實像時，物距跟像距相比，哪個比較大？
（5）像和像距隨物距的變化規律：當物體成實像時，物體逐漸靠近透鏡時，像距是變大了還是變小了？像是變大了還是變小了？當物體成虛像時，物體逐漸靠近透鏡，像是變大了還是變小了？
歸納：
（1） 是成實像和虛像的分界點。物體在焦點以外成 像，焦點以內成 像。即一倍焦距分虛實。
（2） 是成放大和縮小像的分界點。物體在二倍焦距以外成 的像，在二倍焦距以內成 的像。沒有縮小的虛像。
（3）實像必異側 ，虛像必同側 （選填“倒立”或“正立”）。
（4）物距u＞像距v，像是 的；u＜v，像是 的（選填“放大”或“縮小”）。
（5）成實像時，物體距離透鏡越近，像距離透鏡越 ，像越 ；物體距離透鏡越遠，像距離透鏡越近，像越小。成虛像時，物體距離透鏡越近，像越 ，物體距離透鏡越遠，像越 。
【探究結論】
當物距大于2倍焦距時，凸透鏡成倒立、縮小的實像；當物距等于2倍焦距時，凸透鏡成倒立、等大的實像；當物距小于2倍焦距、大于焦距時，凸透鏡成倒立、放大的實像；當物距小于焦距時，凸透鏡成正立、放大的虛像。
實驗 次數 物距 u/cm 物距與焦距 的關系 像的性質 像距 v/cm
虛實 大小 正倒
1 30 u > 2f 實像 縮小 倒立 15
2 20 u = 2f 實像 等大 倒立 20
3 15 2f >u >f 實像 放大 倒立 30
4 10 u =f 不成像
5 6 u 【記憶口訣】
一倍焦距分虛實，二倍焦距分大小，物近（離焦點）像遠像變大；虛像（與物）同側正，實像異側倒，像物相互跟著跑。
【交流討論】
（1）在做實驗時, 某同學無論怎樣移動光屏, 都無法在光屏上觀察到燭焰的像。發生這一現象可能原因有哪些？
【分析】可能原因有：
①燭焰、凸透鏡、光屏的中心不在 上；
②蠟燭的位置在透鏡的 以內；
③蠟燭的位置在透鏡的 上。
（2）用卡片把透鏡遮住一部分，觀察光屏上得到燭焰的像是否完整？像的亮度有什么變化？
【分析】光屏上像的性質不變，還是完整的，但亮度會變 些。
（3）蠟燭長度變短時，像在光屏上的位置怎樣變化？為使像仍成在光屏的中央，應怎樣進行調節？
【分析】像將會向上移動。調節方法：①將光屏向 移動；②將蠟燭向 移動；③將透鏡和光屏向 調節。

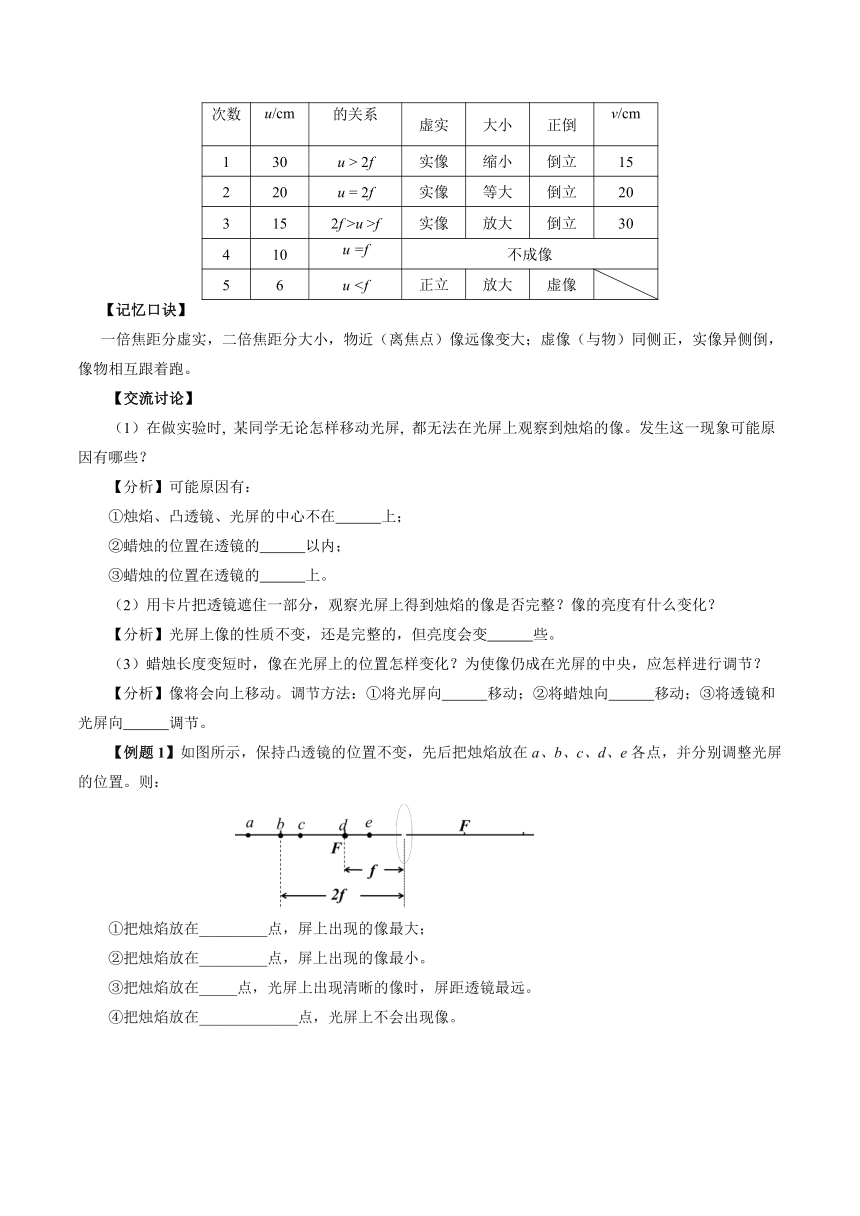

【例題1】如圖所示，保持凸透鏡的位置不變，先后把燭焰放在a、b、c、d、e各點，并分別調整光屏的位置。則：
①把燭焰放在_________點，屏上出現的像最大；
②把燭焰放在_________點，屏上出現的像最小。
③把燭焰放在_____點，光屏上出現清晰的像時，屏距透鏡最遠。
④把燭焰放在_____________點，光屏上不會出現像。
【例題2】在做“凸透鏡成像”的實驗中，凸透鏡焦距是10cm，當光屏距凸透鏡16cm時，燭焰在光屏上成清晰的像。若光屏不動，將凸透鏡向光屏方向移動2cm，要使光屏上再次得到清晰的像，下列說法正確的是（　 　）
A．蠟燭不動，像變小 B．蠟燭靠近凸透鏡，像變小
C．蠟燭遠離凸透鏡，像變大 D．蠟燭遠離凸透鏡，像變小

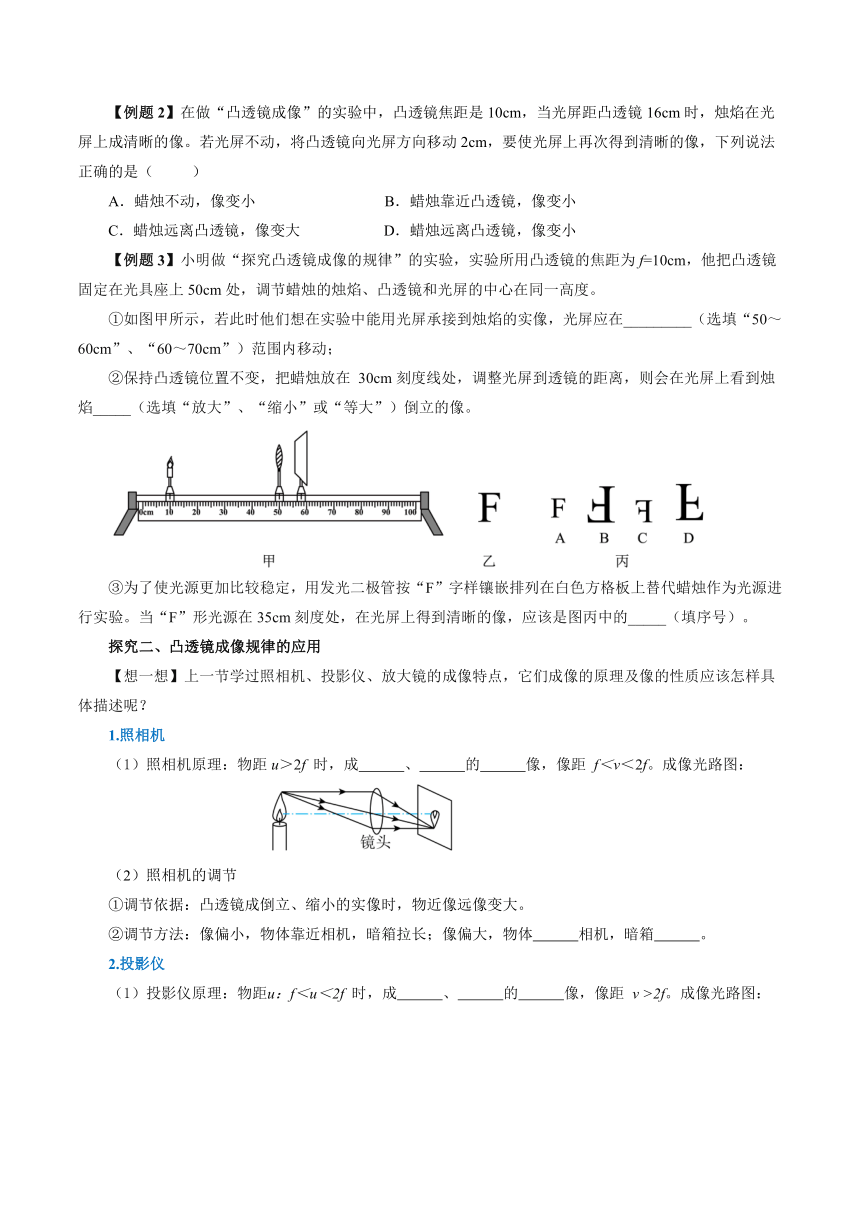

【例題3】小明做“探究凸透鏡成像的規律”的實驗，實驗所用凸透鏡的焦距為f=10cm，他把凸透鏡固定在光具座上50cm處，調節蠟燭的燭焰、凸透鏡和光屏的中心在同一高度。
①如圖甲所示，若此時他們想在實驗中能用光屏承接到燭焰的實像，光屏應在_________（選填“50～60cm”、“60～70cm”）范圍內移動；
②保持凸透鏡位置不變，把蠟燭放在 30cm刻度線處，調整光屏到透鏡的距離，則會在光屏上看到燭焰_____（選填“放大”、“縮小”或“等大”）倒立的像。
③為了使光源更加比較穩定，用發光二極管按“F”字樣鑲嵌排列在白色方格板上替代蠟燭作為光源進行實驗。當“F”形光源在35cm刻度處，在光屏上得到清晰的像，應該是圖丙中的_____（填序號）。
探究二、凸透鏡成像規律的應用
【想一想】上一節學過照相機、投影儀、放大鏡的成像特點，它們成像的原理及像的性質應該怎樣具體描述呢？
1.照相機
（1）照相機原理：物距u＞2f 時，成 、 的 像，像距 f＜v＜2f。成像光路圖：
（2）照相機的調節
①調節依據：凸透鏡成倒立、縮小的實像時，物近像遠像變大。
②調節方法：像偏小，物體靠近相機，暗箱拉長；像偏大，物體 相機，暗箱 。
2.投影儀
（1）投影儀原理：物距u：f＜u＜2f 時，成 、 的 像，像距 v >2f。成像光路圖：
（2）投影儀的調節
①調節依據：凸透鏡成倒立、放大的實像時，物近像遠像變大。
②調節方法：像偏小，投影片靠近鏡頭，投影儀遠離屏幕；像偏大，投影片 鏡頭，投影儀 屏幕。
3.放大鏡
（1）放大鏡成像原理：當物距u（2）放大鏡的調節
①調節依據：凸透鏡成虛像時，物近像近像變小。
②調節方法：像偏小，物體稍微遠離鏡頭，適當調節眼睛位置；像偏大，物體稍微 鏡頭，適當調節眼睛位置。
【例題4】如圖所示，甲是__________的工作原理圖，乙是_______的工作原理圖。（選填“照相機”、幻燈機”或“放大鏡”）
【例題5】物理實驗課上，如圖所示為小海做“探究凸透鏡成像規律”的實驗裝置圖，當點燃的蠟燭、透鏡、光屏位于如圖所示的位置時，光屏上得到燭焰清晰的像。則（　　）
A．物距為40cm，像距為50.0cm B．光屏上成倒立、縮小的實像
C．照相機應用了該次實驗的成像規律 D．投影儀應用了該次實驗的成像規律
探究三、用作圖法研究凸透鏡成像規律
通過實驗可以得出凸透鏡成像的規律，我們用作圖的方法也可以研究凸透鏡成像的規律。
1. 凸透鏡的三條特殊光線
通過光心的光線傳播方向不改變；平行于主光軸的光線經凸透鏡折射后通過焦點；經過凸透鏡焦點的光線經凸透鏡折射后平行于主光軸。
2. 用作圖法研究凸透鏡成像規律
（1）物距大于2倍焦距，即u＞2f 時，成倒立、縮小的實像，像距f（2）物距大于焦距小于2倍焦距，即 f＜u＜2f 時，成倒立、放大的實像，像距v>2f。
（3）物距u＜f 時，凸透鏡成正立、放大的虛像。
（4）物距u=2f 時，成倒立、等大的實像，像距v=2f
（5）物距u=f 時，不成像。
【例題6】請用作圖法找出蠟燭火焰A點的像A′ 。
【精講點撥】
1. 凸透鏡成像時，比較物距與像距的大小，也可以判斷像的性質。
①如果像距大于物距，則像的大小大于物體的大小；
②如果像距等于物距，則像的大小等于物體的大小；
③如果像距小于物距，則像的大小小于物體的大小。
2. 在凸透鏡成像規律中有兩個一致性，即像隨物體移動方向的一致性，像的大小隨像距大小變化的一致性。
【歸納整理】
物距u 像的性質 物與像 的位置 像距v 光屏能 否承接 應用
u>2f 倒立 縮小 實像 異側 2f>v>f 能 照相機
u＝2f 倒立 等大 實像 異側 v＝2f 能 測焦距
f2f 能 投影儀
u＝f 不成像 獲得平行光
u【課堂練習】
1．圖記錄了三次改變物距的成像情況，請用 A′、B′、C′分別對應標出物體在位置 A、B、C 時所成的像。
2．如圖所示，現在有很多場所的安保工作中采用人臉識別系統，識別系統的攝像機可以自動將鏡頭前1 m處的人臉拍攝成數碼相片傳遞給計算機進行識別，攝像機的鏡頭（ ）
A．相當于凸透鏡，焦距可為0.5 m
B．相當于凸透鏡，焦距可為0.1 m
C．相當于凹透鏡，焦距可為0.5 m
D．相當于凹透鏡，焦距可為0.1 m
3. 如圖所示為某同學用放大鏡觀察掛圖上的昆蟲的情景，下列說法正確的是（　）
A．此時人眼看到的是昆蟲正立、放大的實像
B．此時人眼到放大鏡的距離一定小于焦距
C．放大鏡成像是因為光通過放大鏡時發生了折射
D．該現象的成像原理與投影儀的成像原理相同
4. 如圖所示為商場中經常看到的廣告投影燈及其內部結構示意圖，各個方向都能看到地面上的廣告圖標，這是發生了______反射。已知鏡頭焦距為12cm，則廣告片到鏡頭的距離應在_______ cm的范圍內調節，為了在地面上得到更大的、清晰的廣告圖標像，可將凸透鏡適當________（靠近/遠離）廣告片。
5. 在“探究凸透鏡成像規律”的實驗中，蠟燭、凸透鏡及光屏處于圖示位置時，在光屏上得到燭焰清晰的像。下列說法正確的是（　 ）
A．光屏上成倒立、縮小的實像
B．圖中成像特點與照相機的成像特點相同
C．透鏡不動，蠟燭向左移動，光屏向右移動，可再次得到清晰的像
D．透鏡不動，將蠟燭與光屏互換位置，光屏上仍能得到清晰的像
6. 在探究凸透鏡成像規律時，小捷用了9個紅色的發光二極管按“F”字樣鑲嵌排列在白色的板上代替蠟燭作光源，用平行光聚焦法測得凸透鏡的焦距為10cm。
（1）凸透鏡固定在光具座的零刻度線上，小捷將光源移至光具座30cm處后，再移動光屏，至到如圖所示位置，光屏上會出現清晰______（填“放大”、“縮小”或“等大”）的實像；如果她將光源再遠離凸透鏡一些，這時光屏應向______（填“左”或“右”）移動，以獲得清晰的實像；
（2）如果將光源移至7cm處，凸透鏡此時成的是放大的______（填“虛像”或“實像”）
【課后反思】本節課學習中，你有哪些收獲，還有哪些問題？
