生活中的透鏡
第2節
第五章 透鏡及其應用
（人教版）八年級
上
01
新課標要求+課標解讀
02

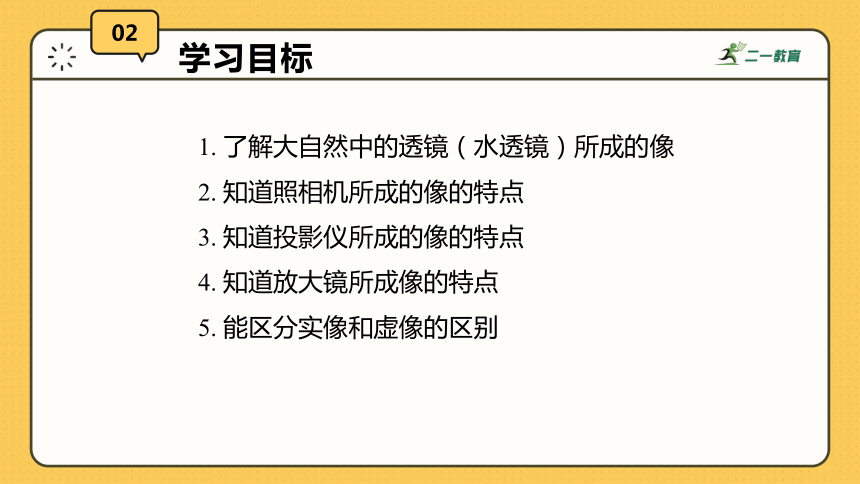

學習目標
1. 了解大自然中的透鏡（水透鏡）所成的像
2. 知道照相機所成的像的特點
3. 知道投影儀所成的像的特點
4. 知道放大鏡所成像的特點
5. 能區分實像和虛像的區別
03
課堂導入
晶瑩的露珠是大自然創造的“透鏡”觀察生活中用到透鏡的地方，想想一想：這些透鏡所成的像各有什么特點
03
課堂導入
04
照相機

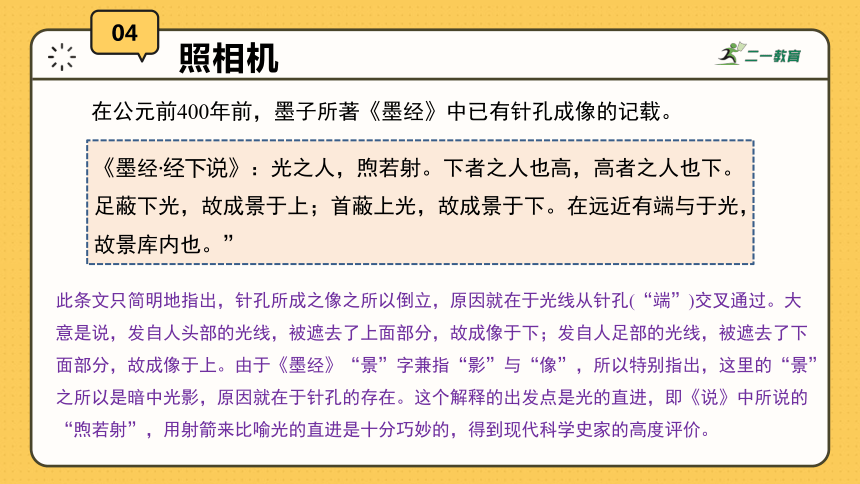

在公元前400年前，墨子所著《墨經》中已有針孔成像的記載。
《墨經·經下說》：光之人，煦若射。下者之人也高，高者之人也下。足蔽下光，故成景于上；首蔽上光，故成景于下。在遠近有端與于光，故景庫內也?！?br/>此條文只簡明地指出，針孔所成之像之所以倒立，原因就在于光線從針孔(“端”)交叉通過。大意是說，發自人頭部的光線，被遮去了上面部分，故成像于下；發自人足部的光線，被遮去了下面部分，故成像于上。由于《墨經》“景”字兼指“影”與“像”，所以特別指出，這里的“景”之所以是暗中光影，原因就在于針孔的存在。這個解釋的出發點是光的直進，即《說》中所說的“煦若射”，用射箭來比喻光的直進是十分巧妙的，得到現代科學史家的高度評價。
13世紀，在歐洲出現了利用針孔成像原理制成的映像暗箱人走進暗箱觀賞映像或描畫景物。因為當時沒有感光材料這種暗箱只能用于繪畫研究。
暗箱觀賞映像或描畫景物
1837年，達蓋爾在攝影室內用自然光拍攝了《畫室》，這幅照片是存世最早的“達蓋爾銀版攝影術”照片，也是世界上第一幅靜物照片。
04
照相機
04
照相機

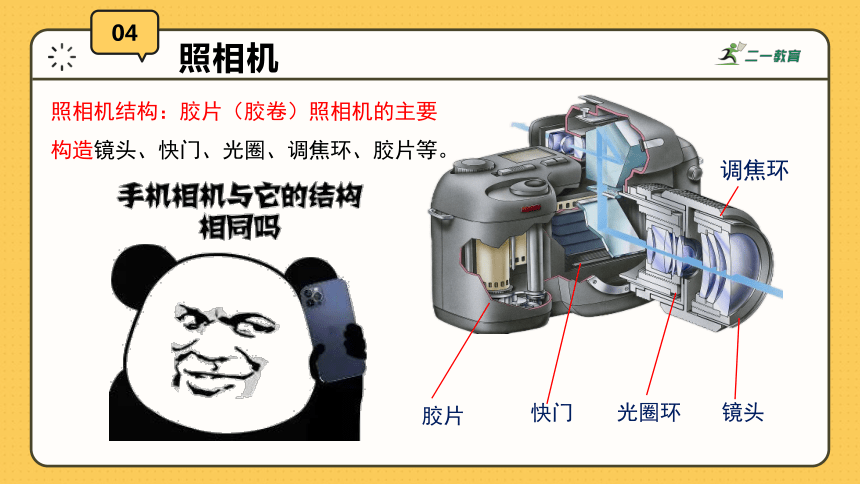

照相機結構：膠片（膠卷）照相機的主要構造鏡頭、快門、光圈、調焦環、膠片等。
光圈環
調焦環
鏡頭
快門
膠片

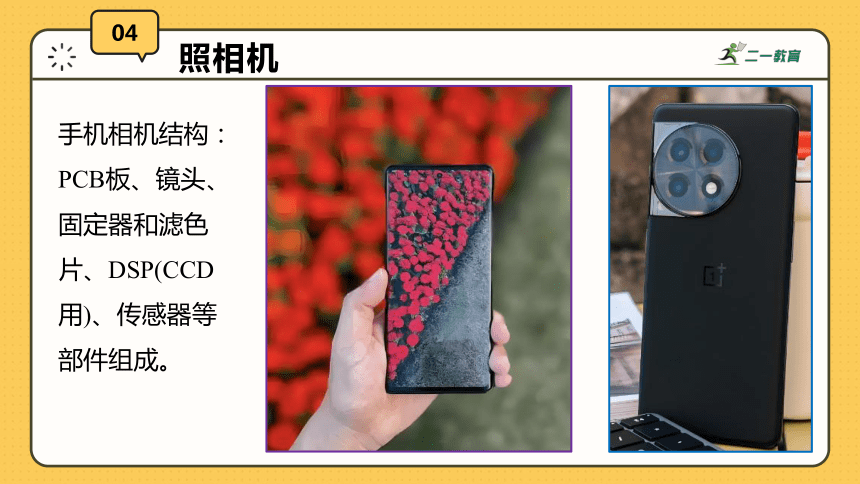

手機相機結構：PCB板、鏡頭、固定器和濾色片、DSP(CCD用)、傳感器等部件組成。
04
照相機
照相機的鏡頭由一組透鏡組成，它們組合在一起相當于一個凸透鏡。來自物體(人或景物)上每一點的光經過膠片照相機的鏡頭后都在膠片上會聚成一點，所有會聚的點就形成了被照物體的像。
照相時，物體離照相機鏡頭比較遠，像是縮小、倒立的。
早期照相館里，攝影師取景時看到的像就是縮小、倒立的。
04
照相機
04
照相機
現在的照相機利用光學或電子技術，把倒立的像轉變成正立的，便于觀察。
05
想想做做
用硬紙板做兩個粗細相差很小的紙筒，使一個紙筒剛好能夠套入另一個紙筒內，并能前后滑動在一個紙筒的一端嵌上一個焦距為5~10 cm的凸透鏡，
在另一個紙筒的一端蒙上一層半透明薄膜。這樣就做成了模型照相機在較暗的室內，把凸透鏡對著明亮的室外，拉動紙筒，改變凸透鏡和薄膜間的距離，就可以在薄膜上看到室外景物清晰的像。如果把薄膜換成感光膠片，就可以得到照相底片了。觀察時請注意：薄膜上的景物是不是倒立的
06
投影儀
06
投影儀
投影儀的鏡頭是一個凸透鏡，來自投影片(物體)
的光，通過凸透鏡后會聚在天花板上，形成圖案的像。物體離投影儀鏡頭比較近，像是放大、倒立的。
06
投影儀
大多教室的投影儀
大多教室的投影儀的工作原理
07
放大鏡
生活中常用的放大鏡也是一個凸透鏡，它是最常用的光學儀器之一。把放大鏡放在物體跟眼睛之間，適當調整距離，我們就能看清物體的細微之處。這時我們看到的像是放大、正立的。但是細心的同學會發現放大鏡很多時候會變成縮小鏡。(第三節會詳細介紹原理)
08
實像與虛像
照相機和投影儀所成的像，是光通過凸透鏡射出后會聚而成的。如果把光屏放在像的位置，就能夠承接到所成的像。這種像叫做實像。凸透鏡所成的實像是來自物體的光會聚而成的，它和物體分別位于凸透鏡的兩側。
平面鏡所成的像是虛像，放大鏡所成的像也是虛像（兩者的本質不同）。凸透鏡成虛像時，通過凸透鏡出射的光沒有會聚，光屏不能承接到所成的像，只是人眼逆著出射光的方向看去，感到光是從虛像的位置發出的（但是實際上是光源發出的），物體和虛像位于凸透鏡的同側（平面鏡所成的虛像則是在異側）。
08
實像與虛像
09
習題練習
A
09
習題練習
D
09
習題練習
A
09
習題練習
C
09
習題練習
C
09
習題練習
A
09
習題練習
C
10
作業布置
