山東省淄博市2024年中考物理試題
本試卷共8頁，滿分90分，考試時間90分鐘?？荚嚱Y束后，將本試卷和答題卡一并交回。
注意事項：
1．答題前，考生務必用0．5毫米黑色簽字筆將區縣、學校、姓名、考試號、座號填寫在答題卡和試卷規定位置，并核對條形碼．
2．選擇題每小題選出答案后，用2B鉛筆涂黑答題卡對應題目的答案標號；如需改動，用橡皮擦干凈后，再選涂其他答案標號。
3．非選擇題必須用0．5毫米黑色簽字筆作答，字體工整、筆跡清晰，寫在答題卡各題目指定區域內如需改動，先劃掉原來答案，然后再寫上新答案，嚴禁使用涂改液、膠帶紙、修正帶修改，不允許使用計算器．
4．保證答題卡清潔、完整，嚴禁折疊，嚴禁在答題卡上做任何標記。
5．評分以答題卡上的答案為依據，不按以上要求作答的答案無效。
1.如圖是甲骨文“聲”，字同“聲”，像“手執槌敲擊磬而聲音傳于耳”形，這說明古人很早就知道聲音與敲擊有關.下列說法正確的是
A.磬聲是由槌的振動產生的
B.磬聲是通過空氣傳入耳朵的
C.敲擊磬發出的聲音是次聲波
D.用力敲擊磬時發出聲音的音調變高
2.如圖是“風能——太陽能”路燈示意圖，下列說法正確的是
A.風力發電機利用了電磁感應原理
B.太陽能來自太陽內部的核裂變
C.給蓄電池充電時化學能轉化為電能
D.控制器中的集成電路是用超導材料制成的
3.騎電動車戴頭盔已成為市民的自覺行為習慣.下列說法正確的是
A.頭盔用碳纖維制成，利用了該材料密度小、抗沖擊力強的特性
B.白色的頭盔能吸收各種色光
C.頭盔的綁帶做得較寬是為了增大壓強
D.戴頭盔騎行過程中，以頭盔為參照物，人是運動的
4.下列有關說法錯誤的是
A.氣球飄浮，氣球內充入密度比空氣小的氣體
B.飛機升空，機翼上方空氣的流速大，壓強大
C.船通過船閘，利用了連通器原理
D.潛艇浮沉，靠改變自身重力實現

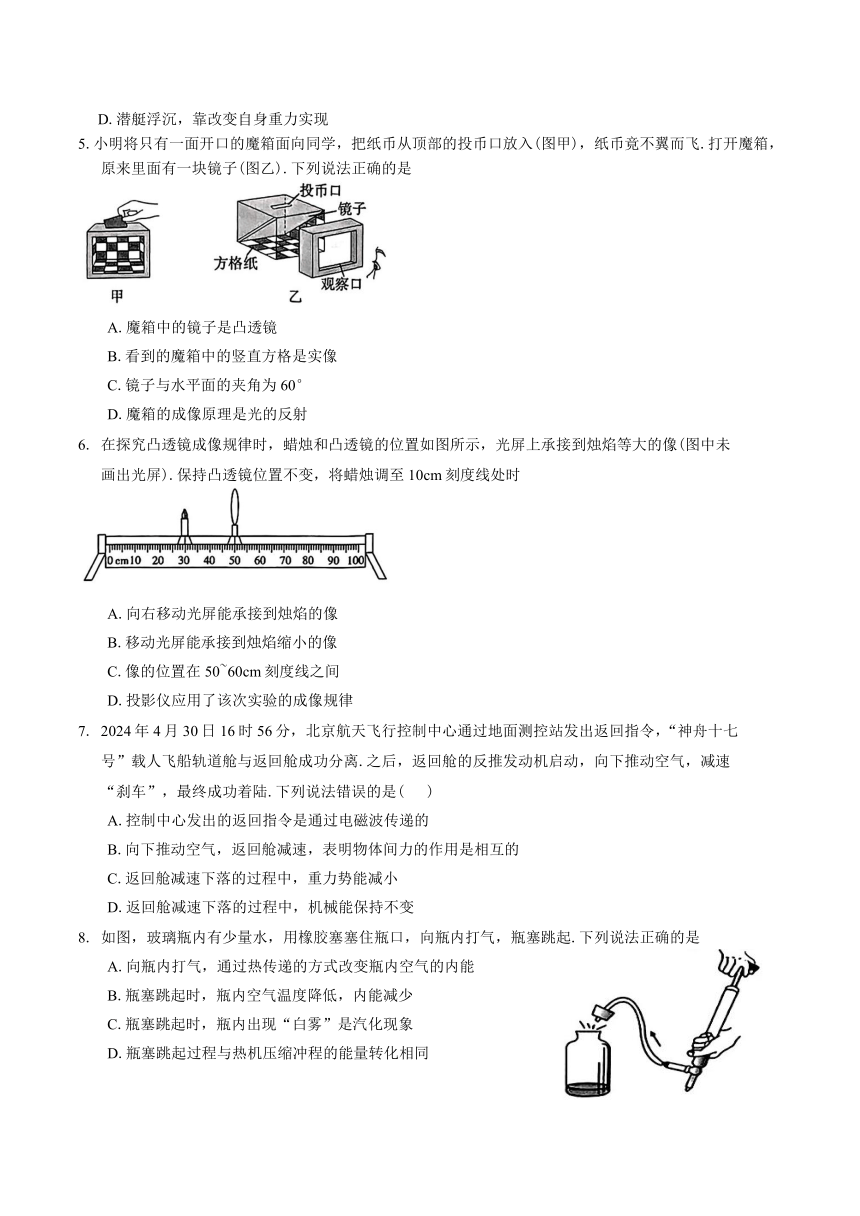

5.小明將只有一面開口的魔箱面向同學，把紙幣從頂部的投幣口放入(圖甲)，紙幣竟不翼而飛.打開魔箱，原來里面有一塊鏡子(圖乙).下列說法正確的是
A.魔箱中的鏡子是凸透鏡
B.看到的魔箱中的豎直方格是實像
C.鏡子與水平面的夾角為60°
D.魔箱的成像原理是光的反射
6. 在探究凸透鏡成像規律時，蠟燭和凸透鏡的位置如圖所示，光屏上承接到燭焰等大的像(圖中未畫出光屏).保持凸透鏡位置不變，將蠟燭調至10cm刻度線處時
A.向右移動光屏能承接到燭焰的像
B.移動光屏能承接到燭焰縮小的像
C.像的位置在50~60cm刻度線之間
D.投影儀應用了該次實驗的成像規律
7. 2024年4月30日16時56分，北京航天飛行控制中心通過地面測控站發出返回指令，“神舟十七號”載人飛船軌道艙與返回艙成功分離.之后，返回艙的反推發動機啟動，向下推動空氣，減速“剎車”，最終成功著陸.下列說法錯誤的是( )
A.控制中心發出的返回指令是通過電磁波傳遞的
B.向下推動空氣，返回艙減速，表明物體間力的作用是相互的
C.返回艙減速下落的過程中，重力勢能減小
D.返回艙減速下落的過程中，機械能保持不變
8. 如圖，玻璃瓶內有少量水，用橡膠塞塞住瓶口，向瓶內打氣，瓶塞跳起.下列說法正確的是
A.向瓶內打氣，通過熱傳遞的方式改變瓶內空氣的內能
B.瓶塞跳起時，瓶內空氣溫度降低，內能減少
C.瓶塞跳起時，瓶內出現“白霧”是汽化現象
D.瓶塞跳起過程與熱機壓縮沖程的能量轉化相同

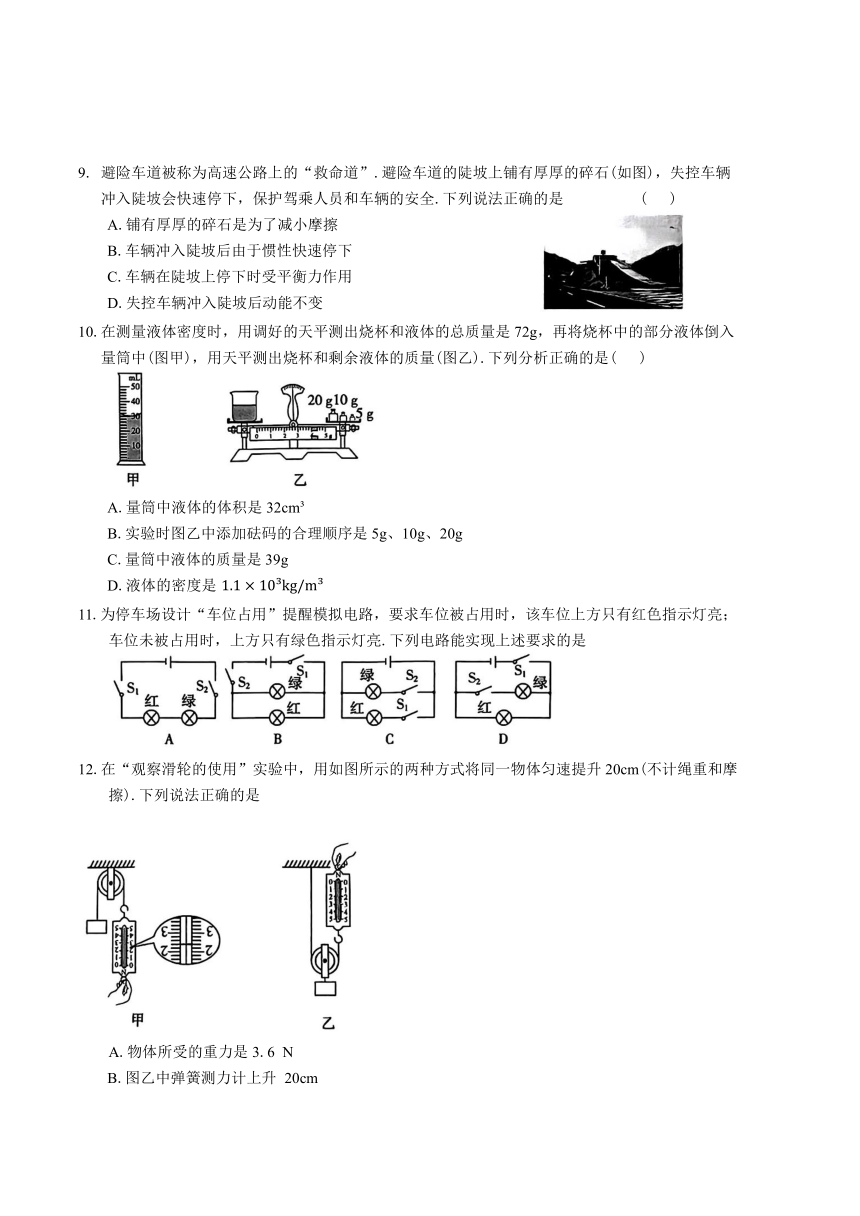

9. 避險車道被稱為高速公路上的“救命道”.避險車道的陡坡上鋪有厚厚的碎石(如圖)，失控車輛沖入陡坡會快速停下，保護駕乘人員和車輛的安全.下列說法正確的是 ( )
A.鋪有厚厚的碎石是為了減小摩擦
B.車輛沖入陡坡后由于慣性快速停下
C.車輛在陡坡上停下時受平衡力作用
D.失控車輛沖入陡坡后動能不變
10.在測量液體密度時，用調好的天平測出燒杯和液體的總質量是72g，再將燒杯中的部分液體倒入量筒中(圖甲)，用天平測出燒杯和剩余液體的質量(圖乙).下列分析正確的是( )
A.量筒中液體的體積是32cm
B.實驗時圖乙中添加砝碼的合理順序是5g、10g、20g
C.量筒中液體的質量是39g
D.液體的密度是
11.為停車場設計“車位占用”提醒模擬電路，要求車位被占用時，該車位上方只有紅色指示燈亮；車位未被占用時，上方只有綠色指示燈亮.下列電路能實現上述要求的是
12.在“觀察滑輪的使用”實驗中，用如圖所示的兩種方式將同一物體勻速提升20cm(不計繩重和摩擦).下列說法正確的是
A.物體所受的重力是3.6 N
B.圖乙中彈簧測力計上升 20cm
C.圖乙中彈簧測力計的示數是物重的一半
D.圖甲中滑輪的機械效率比圖乙中的高

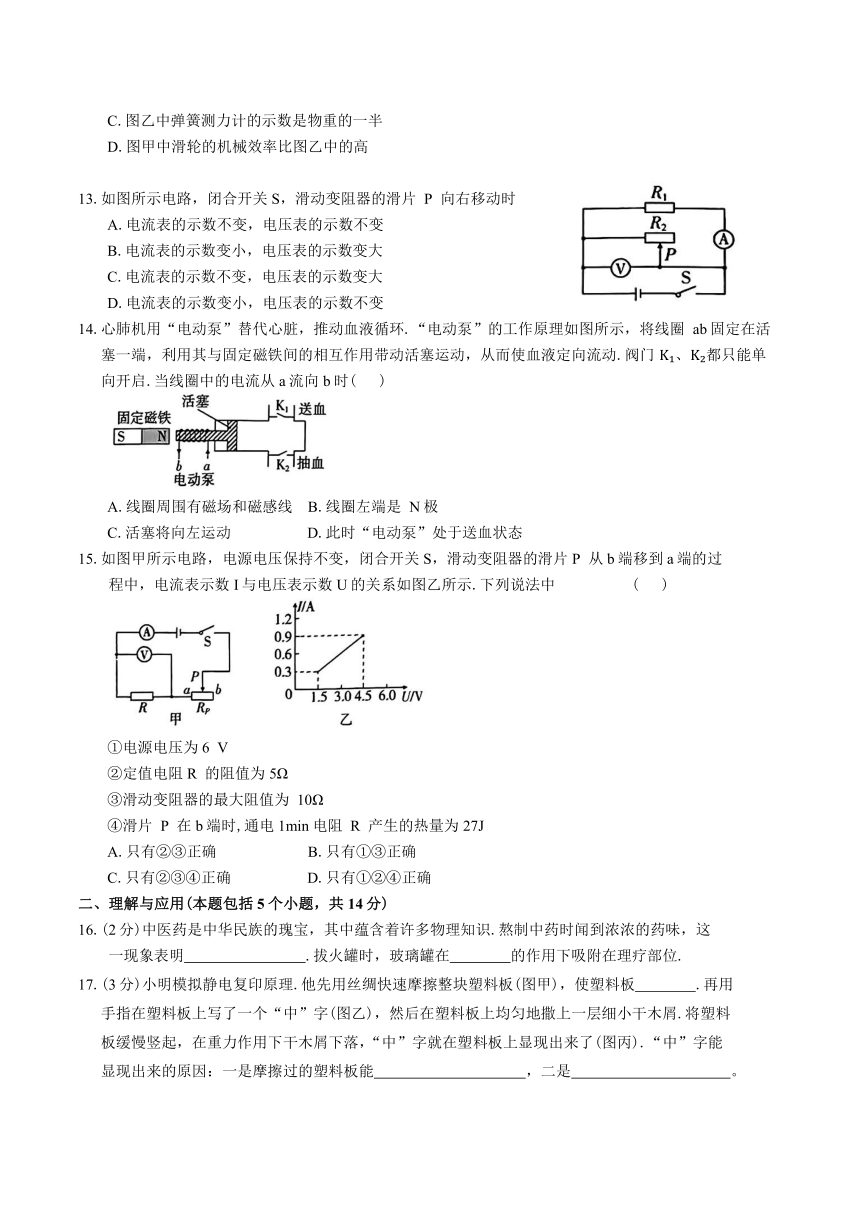

13.如圖所示電路，閉合開關S，滑動變阻器的滑片 P 向右移動時
A.電流表的示數不變，電壓表的示數不變
B.電流表的示數變小，電壓表的示數變大
C.電流表的示數不變，電壓表的示數變大
D.電流表的示數變小，電壓表的示數不變
14.心肺機用“電動泵”替代心臟，推動血液循環.“電動泵”的工作原理如圖所示，將線圈 ab固定在活塞一端，利用其與固定磁鐵間的相互作用帶動活塞運動，從而使血液定向流動.閥門 都只能單向開啟.當線圈中的電流從a流向b時( )
A.線圈周圍有磁場和磁感線 B.線圈左端是 N極
C.活塞將向左運動 D.此時“電動泵”處于送血狀態
15.如圖甲所示電路，電源電壓保持不變，閉合開關S，滑動變阻器的滑片P 從b端移到a端的過程中，電流表示數I與電壓表示數U的關系如圖乙所示.下列說法中 ( )
①電源電壓為6 V
②定值電阻R 的阻值為5Ω
③滑動變阻器的最大阻值為 10Ω
④滑片 P 在b端時,通電1min電阻 R 產生的熱量為27J
A.只有②③正確 B.只有①③正確
C.只有②③④正確 D.只有①②④正確
二、理解與應用(本題包括5個小題，共14分)
16.(2分)中醫藥是中華民族的瑰寶，其中蘊含著許多物理知識.熬制中藥時聞到濃濃的藥味，這一現象表明 .拔火罐時，玻璃罐在 的作用下吸附在理療部位.
17.(3分)小明模擬靜電復印原理.他先用絲綢快速摩擦整塊塑料板(圖甲)，使塑料板 .再用手指在塑料板上寫了一個“中”字(圖乙)，然后在塑料板上均勻地撒上一層細小干木屑.將塑料板緩慢豎起，在重力作用下干木屑下落，“中”字就在塑料板上顯現出來了(圖丙).“中”字能顯現出來的原因：一是摩擦過的塑料板能 ，二是 。

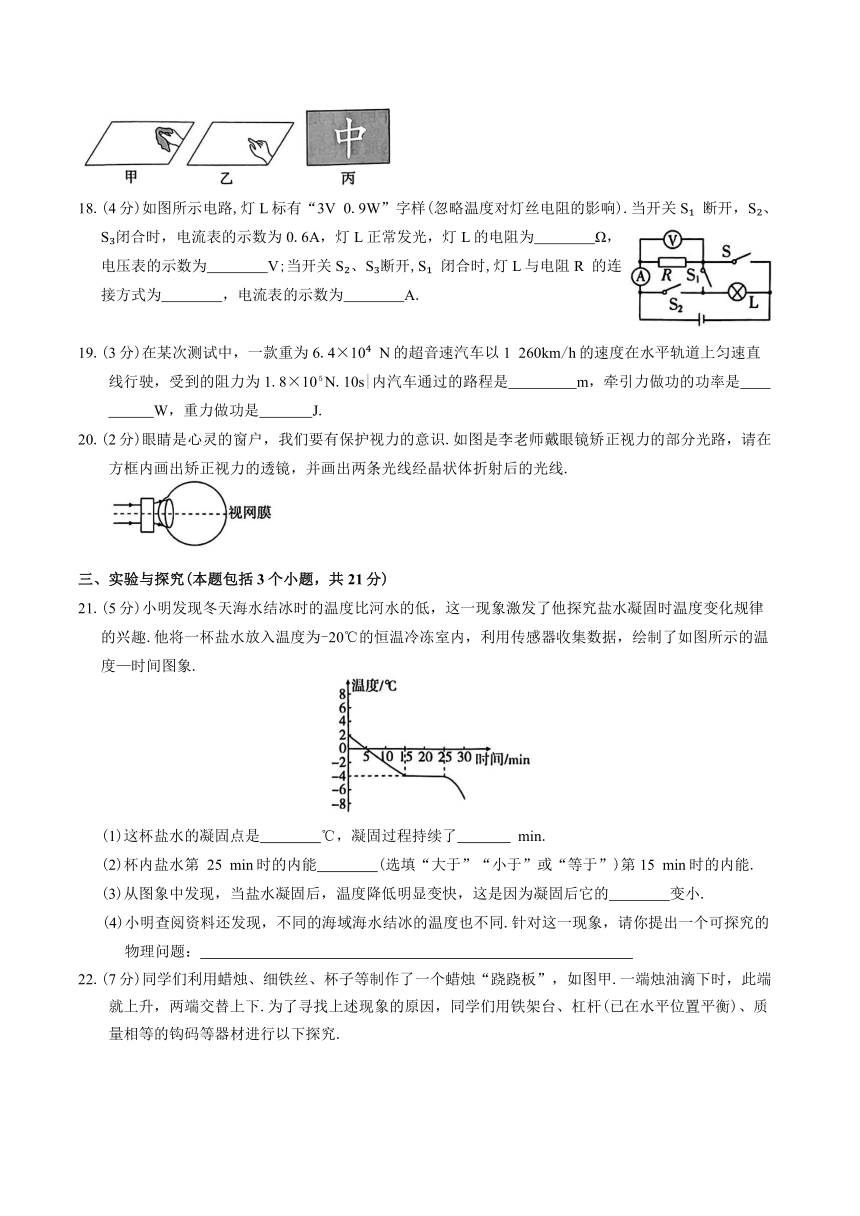

18.(4分)如圖所示電路,燈L標有“3V 0.9W”字樣(忽略溫度對燈絲電阻的影響).當開關S 斷開，S 、S 閉合時，電流表的示數為0.6A，燈L正常發光，燈L的電阻為 Ω，電壓表的示數為 V;當開關S 、S 斷開,S 閉合時,燈L與電阻R 的連接方式為 ，電流表的示數為 A.
19.(3分)在某次測試中，一款重為6.4×10 N的超音速汽車以1 260km/h的速度在水平軌道上勻速直線行駛，受到的阻力為1.8×10 N.10s|內汽車通過的路程是 m，牽引力做功的功率是 W，重力做功是 J.
20.(2分)眼睛是心靈的窗戶，我們要有保護視力的意識.如圖是李老師戴眼鏡矯正視力的部分光路，請在方框內畫出矯正視力的透鏡，并畫出兩條光線經晶狀體折射后的光線.
三、實驗與探究(本題包括3個小題，共21分)
21.(5分)小明發現冬天海水結冰時的溫度比河水的低，這一現象激發了他探究鹽水凝固時溫度變化規律的興趣.他將一杯鹽水放入溫度為-20℃的恒溫冷凍室內，利用傳感器收集數據，繪制了如圖所示的溫度—時間圖象.
(1)這杯鹽水的凝固點是 ℃，凝固過程持續了 min.
(2)杯內鹽水第 25 min時的內能 (選填“大于”“小于”或“等于”)第15 min時的內能.
(3)從圖象中發現，當鹽水凝固后，溫度降低明顯變快，這是因為凝固后它的 變小.
(4)小明查閱資料還發現，不同的海域海水結冰的溫度也不同.針對這一現象，請你提出一個可探究的物理問題：
22.(7分)同學們利用蠟燭、細鐵絲、杯子等制作了一個蠟燭“蹺蹺板”，如圖甲.一端燭油滴下時，此端就上升，兩端交替上下.為了尋找上述現象的原因，同學們用鐵架臺、杠桿(已在水平位置平衡)、質量相等的鉤碼等器材進行以下探究.
(1)圖乙中杠桿水平平衡，分別改變一側鉤碼的個數或懸掛位置，發現杠桿不再平衡.小聰認為：影響杠桿平衡的因素是力的大小和支點到力的作用點的距離；
小明認為：影響杠桿平衡的因素是力的大小和支點到力的作用線的距離.為判斷誰的觀點正確，同學們利用圖丙中水平平衡的杠桿(OD＞OA=OC)進行實驗，保持B 處懸掛鉤碼的個數和位置不變.
①把A 處懸掛的鉤碼改掛在C處，發現杠桿不再平衡.與A 處相比，支點到力的作用點的距離 (選填“變小”“不變”或“變大”).
②把A 處懸掛的鉤碼改掛在D 處，發現杠桿仍保持平衡.這兩種情況下 的距離不變.
③由此初步判斷 的觀點是正確的.
(2)明確影響因素后，同學們利用圖乙的器材探究杠桿平衡的條件，將實驗數據記錄在設計的表格中.
實驗次數 動力 F /N a 阻力 F /N b
1 1.0 10 2.0 5
2 1.5 5 0.5 15
3 2.0 15 1.5 20
①表格中a 處應填寫的內容是 .
②分析表中數據，得出杠桿平衡的條件是 .
③若在圖乙中杠桿兩側鉤碼下端各加掛一個鉤碼，杠桿 端下沉.
(3)交替上下的蠟燭“蹺蹺板”，一端燭油滴下時，此端上升.原因是 .
23.(9分)在“測量小燈泡的電功率”實驗中，小燈泡的額定電壓為2.5 V(正常發光時的電阻約為9Ω).
(1)圖甲是小明連接的電路，請指出不妥之處： .
(2)重新連好電路，閉合開關，移動滑動變阻器的滑片，進行多次測量，將數據及現象記錄在表格中.
實驗次數 電壓表示數/V 電流表 示數/A 小燈泡的實際功率/W 小燈泡亮度
1 0.5 0.16 不亮
2 1.3 0.22 較暗
3 2.1 0.26 較亮
4 2.5 明亮
5 3.0 0.36 耀眼強光
① 實驗多次測量的目的是 .
② 第4次實驗時電流表的示數如圖乙所示，小燈泡的額定功率為 W；接下來要完成第5次實驗，滑片應向 移動.
③ 通過實驗發現，小燈泡兩端的電壓越大，實際功率 ，小燈泡越亮.
④ 小聰發現表格中有一個電流數據有誤，該數據是 .
(3)完成實驗后，小明取一個阻值為R。的定值電阻，設計了如圖丙所示的電路，測量小燈泡正常發光時的電阻.請把實驗步驟補充完整.
① 閉合開關S，移動滑片 P，直至電壓表示數為 V.
② 斷開開關 S，保持滑片 P 位置不變， ，再閉合開關，記錄電壓表示數U′.
小燈泡正常發光時的電阻R= (用所測的量和已知量表示).
四、分析與計算(本題包括2個小題，共15分)
24.(7分)商場有甲、乙兩種價格相同的電熱水壺，額定電壓均為220V,額定功率分別為 800 W 和1 500 W.請通過計算解決下列問題.
(1) 家庭電路電壓是220V，室內插座的額定電流是5A，用該插座給電熱水壺供電，從安全用電的角度考慮，應選購哪種電熱水壺
(2) 經測試發現，乙種電熱水壺正常工作時，將質量為1 kg的水從 燒開用時250s(標準大氣壓下).若甲種電熱水壺的加熱效率為 80%，從節能的角度考慮，應選購哪種電熱水壺 [c水
25.(8分)如圖甲所示，水平放置的長方體容器中水深16 cm，用細線將沉在容器底的圓柱體物塊豎直向上勻速提升.從物塊剛剛離開容器底到拉出水面的過程中，拉力 F 與物塊下表面到容器底的距離h的關系如圖乙所示(細線的質量、體積及物塊帶走的水均忽略不計， g取 求：
(1)物塊浸沒在水中時受到的浮力.
(2)物塊取出后，水對容器底的壓強.
(3)容器中水的質量.
淄博市2024年初中學業水平考試
物理答案
一.選擇題答案
1 2 3 4 5 6 7 8
B A A B D B D B
9 10 11 12 13 14 15
c D C D A C C
1. B
【詳解】A. 聲音是由物體振動產生的，由題意知，磬聲是由磬的振動產生的，故A錯誤；
B. 聲音的傳播需要介質，所以磬聲是通過空氣傳入耳朵的，故B 正確；
C. 頻率低于20Hz的聲音是次聲波，人耳聽不到，而敲擊磬發出的聲音，人可以聽到，所以不是次聲波，故C錯誤；
D. 用力敲擊磬時，物體振動的幅度變大，所以發出聲音的響度變大，故D錯誤。
故選B。
2. A
【詳解】A. 發電機的工作原理是閉合回路的一部分導體切割磁感線產生感應電流，即電磁感應原理，故A 正確；
B. 太陽能是來自太陽內部的核聚變反應。太陽內部的氫原子核在高溫和高壓的條件下發生核聚變反應，生成氦原子核，并釋放出巨大的能量，故B 錯誤；
C. 給蓄電池充電時，蓄電池相當于用電器，消耗電能，電能轉化為化學能，故C錯誤；
D. 半導體材料具有導電性能介于導體和絕緣體之間的特性，這使得它們在電子器件中有著廣泛的應用。集成電路中的主要元件，如二極管和三極管，都是利用半導體材料制作的，故D錯誤。
故選 A。
3. A
【詳解】A. 根據頭盔的用途可知，其材料應符合密度小且硬度大的特點，所以頭盔用碳纖維制成，利用了該材料密度小、抗沖擊力強的特性，故A 正確；
B. 白色的頭盔能反射各種色光，因此看起來是白色的，故B錯誤；
C. 頭盔的綁帶做得較寬是為了增大受力面積來減小壓強，故C錯誤；
D. 戴頭盔騎行過程中，以頭盔為參照物，人的位置沒有發生變化，因此是靜止的，故D錯誤。
故選A。
4. B
【詳解】A.根據浮與沉的條件可知，氣球飄浮，是因為氣球內充入了密度比空氣小的氣體，故A 正確，不符合題意；
B. 飛機的機翼上方突起，下方平直，這樣導致機翼上方空氣流速快，壓強小，機翼下方空氣流速慢，壓強大，從而使飛機獲得升力實現升空，故B 錯誤，符合題意；
C. 船閘的上游閥門打開時，上游和閘室構成連通器，下游閥門打開時，下游和閘室構成連通器，船閘是利用連通器原理工作的，故C 正確，不符合題意；
D. 潛水艇浸沒在水中時排開水的體積不變，受到的浮力不變，為了實現上浮和下沉，是通過改變自身的重力來實現的，故D 正確，不符合題意。
故選B。
5. D
【詳解】A. 魔箱中的鏡子是平面鏡，故A 錯誤；
BD. 成像原理是光的反射，成的是正立的虛像，故B錯誤； D正確；
C. 魔箱中的方格是水平放置的，通過平面鏡看到方格的像是豎直的，根據像與物關于平面鏡對稱可知，鏡子與水平面的夾角為45°，C錯誤。
故選 D。
6. B
【詳解】A. 根據凸透鏡成實像時“物遠像近像變小”的規律可知，當蠟燭向左移動遠離凸透鏡時，光屏向左移動靠近凸透鏡可再次承接到燭焰的像，A錯誤；
B. 此時光屏上承接到燭焰等大的像，則此時物距u=2f，由圖可知，u=20cm，則焦距f=10cm,保持凸透鏡位置不變,將蠟燭調至10cm刻度線處時,物距u′=40cm,則u′>2f,成倒立、縮小的實像，B正確；
C. 物距為40cm，大于兩倍焦距，此時fD. 物距等于40cm，物距大于兩倍焦距，是照相機成像原理，故D錯誤。
故選B。
7. D
【詳解】A. 電磁波可以傳遞信息，且傳播時不需要介質，所以控制中心發出的返回指令是通過電磁波傳遞的，故A 正確，不符合題意；
B. 向下推動空氣，空氣給返回艙一個向上的力，使返回艙減速，說明物體間力的作用是相互的，故B 正確，不符合題意；
CD. 返回艙減速下落的過程中，速度減小，高度減小，反推發動機消耗燃料噴出燃氣，返回艙質量減小，因此返回艙的動能減小、重力勢能減小，則其機械能減小，故C正確，不符合題意，D錯誤，符合題意。
故選D。
8. B
【詳解】A. 向瓶內打氣，是通過壓縮空氣做功改變瓶內空氣的內能，故A 錯誤；
B. 瓶塞跳起時，空氣對瓶塞做功，將內能轉化為瓶塞的機械能，所用瓶內空氣內能減少，溫度降低，故B 正確；
C. 瓶塞跳起時，燒瓶內出現的白霧是水蒸氣液化形成的小水滴，故C錯誤；
D. 熱機壓縮沖程中把機械能轉化成內能，瓶塞跳起過程內能轉化為機械能，能量的轉化不同，故D錯誤。
故選 B。
9. C
【詳解】A. 鋪有厚厚的碎石是通過增大接觸面的粗糙程度來增大摩擦，故A 錯誤；
B. 慣性是物體保持運動狀態不變的性質，車輛沖入陡坡后由于受到重力、摩擦力、空氣阻力的作用而快速停下，故B 錯誤；
C. 車輛在陡坡上停下時保持靜止，處于平衡狀態，受平衡力作用，故C 正確；
D. 失控車輛沖入陡坡后質量不變，速度減小，則動能減小，故D錯誤。
故選C。
10. D
【詳解】A. 量筒讀數時，視線與凹液面的最低處保持水平，因此圖甲中量筒讀數為30mL=30cm , A钅錯誤；
B. 使用托盤天平時，添加砝碼的合理順序是“先大后小”，即20g、10g、5g，B 錯誤；
C. 由圖乙可知，燒杯和剩余液體的質量
m′=20g+10g+5g+4g=39g
則量筒中液體的質量
m=72g-39g=33g
C錯誤；
D. 液體的密度
D正確。
11. C
【詳解】由題意可知，車位被占用時，該車位上方只有紅色指示燈亮； 車位未被占用時，上方只有綠色指示燈亮，說明紅燈和綠燈獨立工作，互不影響，是并聯的，且每盞燈都有各自的控制開關，故ABD 不符合題意，C符合題意。
故選C。
12. D
【詳解】A. 由圖甲可知，該滑輪的軸固定不動，該滑輪是定滑輪，不計繩重和摩擦，則彈簧測力計的示數等于物體所受的重力，由圖甲可知，彈簧測力計的分度值為0.2N，示數為2.4N, 故A 錯誤;
BC. 由圖乙可知，該滑輪的軸隨物體一起運動，該滑輪是動滑輪，n=2，將物體勻速提升20cm，則彈簧測力計上升
s= nh=2×20cm=40cm
不計繩重和摩擦，彈簧測力計的示數
由于不知道動滑輪的重，因此無法判斷彈簧測力計的示數與物重的關系，故BC 錯誤；
D. 不計繩重和摩擦，圖甲中滑輪的機械效率
圖乙中滑輪的機械效率
則
故D正確。
故選D。
13. A
【詳解】BC. 由圖可知，R 與R 并聯，電流表測通過R 的電流，電壓表測電源電壓，移動滑動變阻器的滑片 P，電壓表的示數不變，故BC 錯誤；
AD. 由圖可知，R 與R 并聯，電流表測通過R 的電流，電壓表測電源電壓，閉合開關S，滑動變阻器的滑片P向右移動時，R 接入電路的阻值變大，因并聯電路各支路互不影響，所以電流表示數不變； 電源電壓不變，則電壓表示數不變，故A正確，D錯誤。
故選 A。
14. C
【詳解】A. 通電導線周圍存在磁場，磁感線是為了描述磁場而引入的假想曲線，實際并不存在，故A錯誤；
B. 電流從a流向b時，根據安培定則可知，線圈右端是N極、左端是S極，故B錯誤；
C. 根據“異名磁極相互吸引”可知，活塞將向左運動，故C 正確；
D. 由圖可知，活塞向左運動時，泵內容積變大，則閥門K 關閉、K 打開，此時“電動泵”處于抽血狀態，故D錯誤。
故選C。
15. C
【詳解】①②由圖甲可知，定值電阻R與滑動變阻器 Rp串聯，電流表測電路中的電流，電壓表測定值電阻R兩端的電壓。當滑片P在a端時，Rp連入電路的電阻為0，電路中只有R工作，則電壓表示數最大且等于電源電壓，由圖乙可知，電源電壓
此時電路中的電流. 根據歐姆定律可得，定值電阻R的阻值
故①錯誤，②正確；
③④當滑片P在b端時，由圖乙可知，R兩端的電壓( 此時電路中的電流 根據串聯電路的電壓規律，Rp兩端電壓
根據歐姆定律可得，滑動變阻器的最大阻值
通電1min 電阻 R產生的熱量
故③④正確。綜上，故C符合題意，ABD不符合題意。
故選C。
16. 分子在不停地做無規則運動 大氣壓強
【詳解】[1]熬制中藥的過程中，聞到濃濃的藥味兒，屬于擴散現象，說明分子在不停地做無規則運動。
[2]拔火罐時，先把酒精在罐內燒一下，罐內空氣受熱排出，此時迅速把罐扣在皮膚上，等到罐內的空氣冷卻后罐內氣壓降低，小于外面的大氣壓，外面的大氣壓就將罐緊緊地壓在皮膚上，所以“拔火罐”利用的是大氣壓強。
17. 帶電 吸引輕小物體 人體是導體
【詳解】[1]他先用絲綢快速摩擦整塊塑料板(圖甲)，電子在絲綢和塑料板之間發生轉移，使塑料板帶電。
[2]由帶電物體具有吸引輕小物體的性質可知，經過摩擦過的塑料板能吸引輕小的物體。
[3]再用手指在塑料板上寫了一個“中”字，因為人體是導體，可將電荷導走，這樣木屑就能夠掉下來。
18. 10 3 串聯 0.2
【詳解】[1]已知燈 L 標有“3V0.9W”字樣, 根據 可知，燈L的電阻為
[2][3][4]分析電路圖可知，當開關S 斷開，S 、S 閉合時，定值電阻R與燈泡并聯，電流表測通過R的電流，電壓表測電源電壓。此時燈L正常工作，因此燈L 兩端電壓為3V，根據并聯電路電壓的特點可知，電源電壓等于定值電阻R兩端電壓等于燈L兩端電壓，為3V，因此電壓表的示數為3V。此時電流表的示數為0.6A，則定值電阻R的阻值為
分析電路圖可知，當開關S 、S 斷開，S 閉合時，電路中只有一條電流路徑，因此燈L與電阻R串聯，電流表測電路電流，電壓表測定值電阻R兩端電壓。根據串聯電路電阻的特點可知，此時電路的總電阻為
此時電路的電流為
因此電流表的示數為0.2A。
19. 3500 6.3×10 0
【詳解】[1]已知汽車的速度為
v=1260km/h=350m/s
10s內汽車通過的路程
s= vt=350m/s×10s=3500m
[2]汽車在做勻速運動，處于平衡狀態，根據二力平衡可知，牽引力等于阻力，即
牽引力做功的功率
[3]重力的方向始終是豎直向下的，汽車在豎直方向沒有移動距離，因此重力不做功，為0J。
20.
【詳解】凸透鏡對光有會聚作用，凹透鏡對光有發散作用。由圖中光線情況可知，光線經矯正視力的透鏡后開始發散，說明是凹透鏡，而矯正后折射的光線在視網膜上會聚成像，如圖所示：
21. (1) -4 10
(2)小于
(3)比熱容
(4)鹽水的凝固點與鹽水的濃度有什么關系
【詳解】(1) [1]由圖可知, 在15min~25min是鹽水的凝固過程, 此過程中溫度-4℃保持不變 min，因此這杯鹽水的凝固點是-4℃；
[2]由圖可知, 在 15min~25min是鹽水的凝固過程, 凝固過程持續了10min。
(2) 由圖可知，在15min~25min是鹽水的凝固過程，此過程中鹽水持續放熱，但是溫度比變，因此第25min時的內能小于第 15min時的內能。
(3) 當鹽水凝固后，溫度降低明顯變快，因此可知它的比熱容變小。
(4) 不同的海域海水密度不同，結冰的溫度也不同，因此可以提出一個可探究的物理問題
是：鹽水凝固點與鹽水濃度之間有什么關系。
22. (1) 不變 支點到力的作用線 小明
(2) 動力臂l / cm 動力×動力臂=阻力×阻力臂 左
(3)此端力和力臂的乘積變小
【詳解】(1)[1][2][3]由題意知, OD>OA=OC, 當把A處懸掛的鉤碼改掛在C處, 支點到力的作用點的距離不變，但杠桿不再平衡； 把A處懸掛的鉤碼改掛在D處，支點到力的作用線的距離相同，發現杠桿仍保持平衡； 因此可知影響杠桿平衡的因素是力的大小和支點到力的作用線的距離，故小明的觀點是正確的。
(2) [1]由杠桿平衡條件可知，還需要測量力臂，因此a處應填：動力臂l / cm，b處應填：阻力臂 l / cm。
[2]由表中數據可知，每一組實驗中動力與動力臂的乘積都等于阻力與阻力臂的乘積，故得出杠桿的平衡條件是：動力×動力臂=阻力×阻力臂。
[3]設一個鉤碼的重為 G，標尺上一格的長度為 L，則在圖乙中杠桿兩側鉤碼下端各加掛一個鉤碼，此時左側
2G×2L=4GL
右側
3G×L=3GL
故杠桿左端下沉。
(3) 當一端燭油滴下時，此端蠟燭的重力變小，導致此端的力和力臂的乘積變小，杠桿失去平衡，所以此端上升。
23. (1)電流表選用的量程太大
(2) 得出小燈泡的實際電壓、實際功率、亮度之間的普遍規律 0.7 右 越大 0.36
(3) 2.5 將電壓表改接在定值電阻R 兩端
【詳解】(1)小燈泡的額定電壓為2.5V，正常發光時的電阻約為9Ω，則小燈泡正常發光時通過的電流約為
由圖甲可知，電流表選用0~3A量程，分度值為0.1A，則小燈泡正常發光時，電流表指針偏
答案第8頁，共 11頁
轉角度過小，誤差太大，故電流表選用量程太大了，應換用0~0.6A 量程。
(2) ①[1]實驗中多次改變小燈泡兩端的電壓，多次測量小燈泡的實際功率并比較其亮度，目的是得出小燈泡的實際電壓、實際功率、亮度之間的普遍規律。
②[2]根據表格數據可知，第4次實驗中，電壓表示數即小燈泡兩端電壓等于其額定電壓，則此時小燈泡的功率為其額定功率，由圖乙可知，電流表選用0~0.6A量程，分度值為0.02A，故電流表的示數為0.28A，則小燈泡的額定功率為
[3]接下來要完成第5次實驗，由表中數據可知，調節滑片使電壓表示數由2.5V變為3.0V，電源電壓不變，根據串聯分壓的規律可知，應減小滑動變阻器的阻值，滑片應向右移動。
③[4]分析表格數據可知，從第1次實驗到第5次實驗中，小燈泡的實際功率依次為 P =0.286W、 P =0.546W、 P =0.7W、 P =1.08W,故小燈泡兩端電壓越來越大，實際功率越來越大，小燈泡的亮度越亮。
④[5]分析表格數據，根據 可得，5次實驗中小燈泡的電阻依次為 ，因為小燈泡越亮，燈絲溫度越高，燈絲電阻隨溫度的升高而變大，所以第5次實驗中電流數據0.36A有誤。
(3)[1]由圖丙可知，定值電阻R 、小燈泡、滑動變阻器串聯，電壓表測小燈泡兩端電壓，實驗目的是測量小燈泡正常發光時的電阻，因此應調節滑片，使小燈泡兩端電壓即電壓表示數等于其額定電壓2.5V。
[2][3]小燈泡兩端電壓已知，根據 可知，還需要測出通過小燈泡的電流，根據串聯電路中電流處處相等可知，只需測出通過定值電阻R 的電流，因此將電壓表改接在定值電阻R 兩端，測出R 兩端電壓U′，則電路中的電流 小燈泡正常發光時的電阻為
24. (1)應選購甲種電熱水壺
(2)應選購乙種電熱水壺
【詳解】(1) 該插座允許接入的最大電功率
答案第9頁，共11頁
因為
所以從安全用電的角度考慮，應選購甲種電熱水壺。
(2) 標準大氣壓下水的沸點為100℃，將質量為1kg 的水從25℃燒開，水吸收的熱量
乙種電熱水壺正常工作250s消耗的電能
乙種電熱水壺的加熱效率
甲種電熱水壺的加熱效率 則η甲<ηz,從節能的角度考慮，應選購乙種電熱水壺。
25. (1)5N;
(2)1500Pa;
(3)7.5kg
【詳解】(1)由圖乙可知，當h>15cm時，物塊完全離開水面，物塊受到的豎直向下的重力、豎直向上的拉力，處于二力平衡狀態，則物塊的重力
G=F′=13N
當h<9cm時，物塊完全浸沒在水中，此時拉力F=8N，物塊受到的豎直向下的重力、豎直向上的拉力、豎直向上的浮力，處于三力平衡狀態，即
因此物塊浸沒在水中時受到的浮力
(2) 由圖乙可知，當h=15cm時，物塊下表面剛好離開水面，則物塊取出后，容器中水的深度
水對容器底的壓強
(3) 根據 可得，物塊浸沒時排開水的體積
物塊浸沒時與物塊取出后相比，水面下降的高度
容器的底面積
容器中水的體積
根據 可得，容器中水的質量
