第三節 電熱器 電流的熱效應
第十五章 電功和電熱
逐點
導講練
課堂小結
作業提升

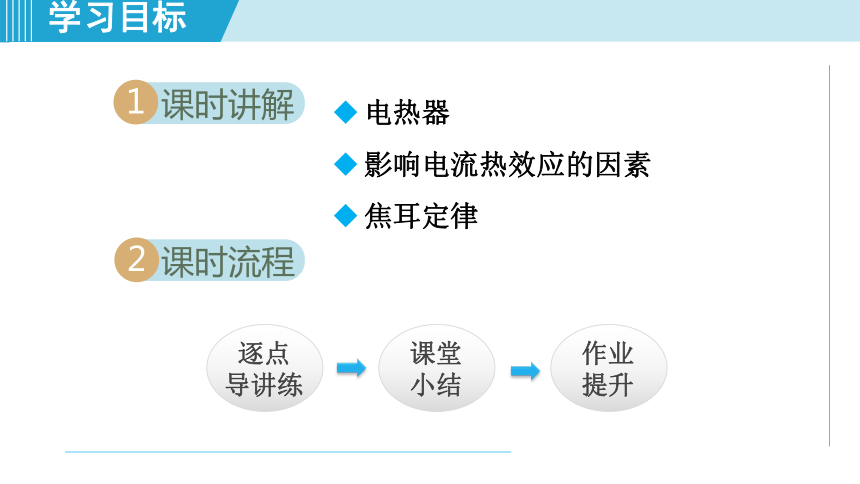

學習目標
課時講解
1
課時流程
2
電熱器
影響電流熱效應的因素
焦耳定律
知識點
電能表
知1－講
感悟新知
1

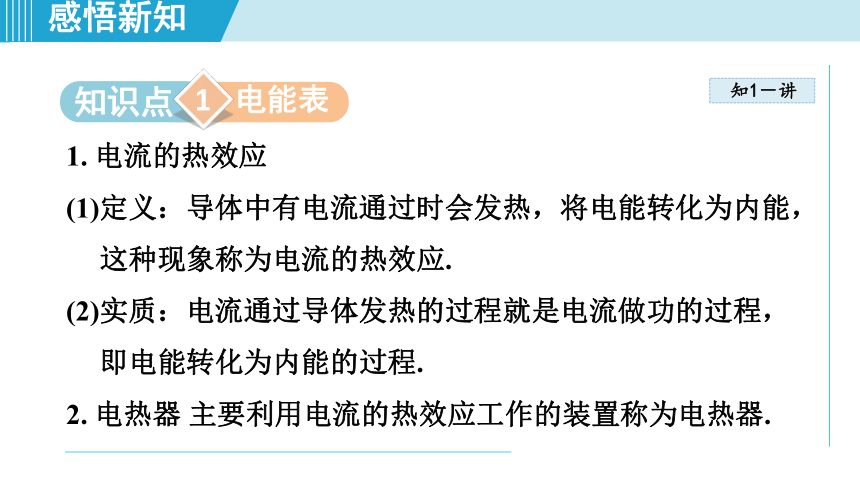

1. 電流的熱效應
(1)定義：導體中有電流通過時會發熱，將電能轉化為內能，這種現象稱為電流的熱效應.
(2)實質：電流通過導體發熱的過程就是電流做功的過程，即電能轉化為內能的過程.
2. 電熱器 主要利用電流的熱效應工作的裝置稱為電熱器.
知1－講
感悟新知
知識拓展

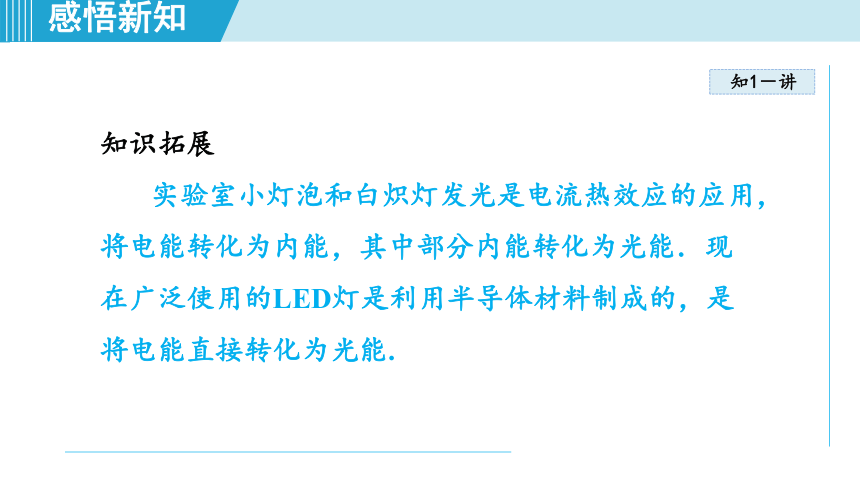

實驗室小燈泡和白熾燈發光是電流熱效應的應用，將電能轉化為內能，其中部分內能轉化為光能．現在廣泛使用的LED燈是利用半導體材料制成的，是將電能直接轉化為光能.
感悟新知
知1－練

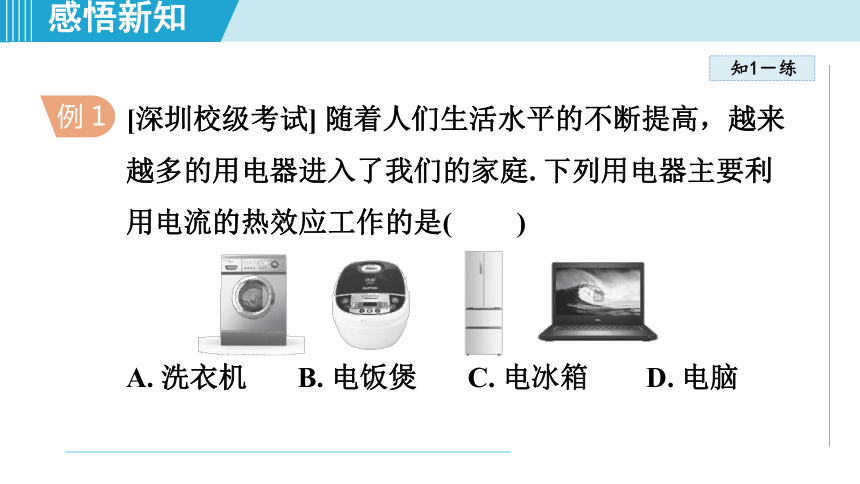

[深圳校級考試] 隨著人們生活水平的不斷提高，越來越多的用電器進入了我們的家庭. 下列用電器主要利用電流的熱效應工作的是( )
A. 洗衣機 B. 電飯煲 C. 電冰箱 D. 電腦
例 1
感悟新知
知1－練

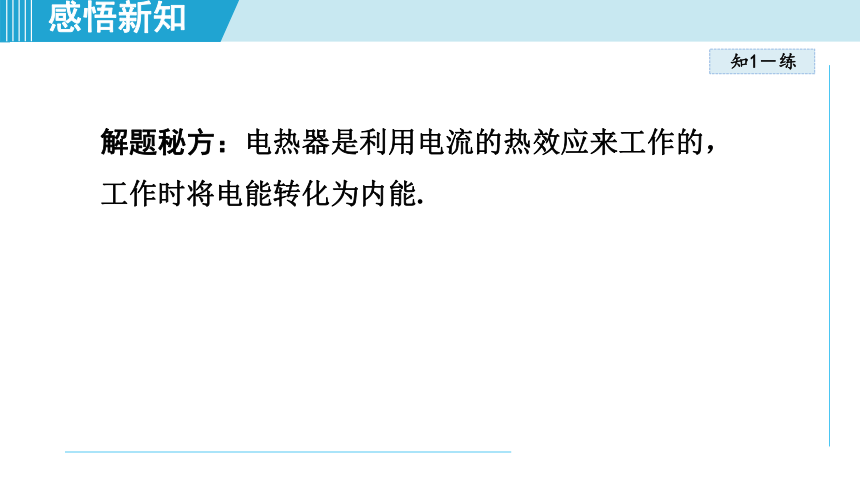

解題秘方：電熱器是利用電流的熱效應來工作的，工作時將電能轉化為內能.
感悟新知
知1－練

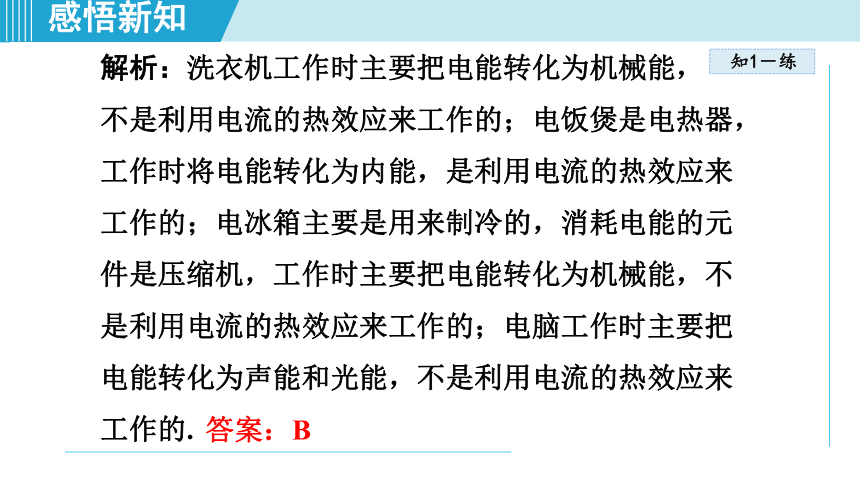

解析：洗衣機工作時主要把電能轉化為機械能，
不是利用電流的熱效應來工作的；電飯煲是電熱器，工作時將電能轉化為內能，是利用電流的熱效應來工作的；電冰箱主要是用來制冷的，消耗電能的元件是壓縮機，工作時主要把電能轉化為機械能，不是利用電流的熱效應來工作的；電腦工作時主要把電能轉化為聲能和光能，不是利用電流的熱效應來工作的.
答案：B
感悟新知
知1－練

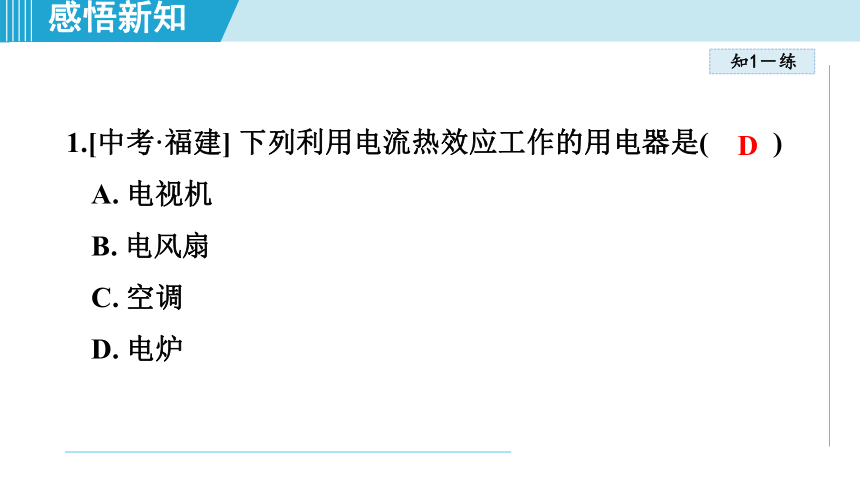

1.[中考·福建] 下列利用電流熱效應工作的用電器是( )
A. 電視機
B. 電風扇
C. 空調
D. 電爐
D
知識點
影響電流熱效應的因素
知2－講
感悟新知
2
實驗設計：將兩個實驗裝置分別接到電源兩端，實驗現象如圖1 甲、乙所示.
知2－講
感悟新知

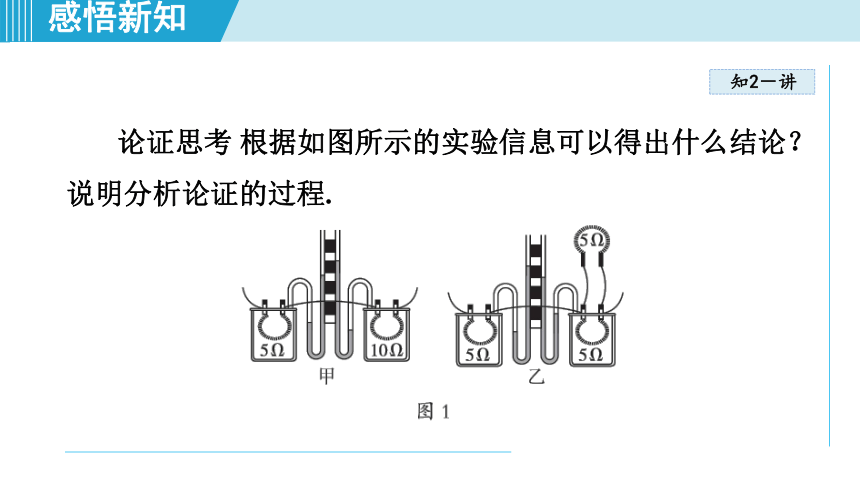

論證思考 根據如圖所示的實驗信息可以得出什么結論？說明分析論證的過程.
知2－講
感悟新知

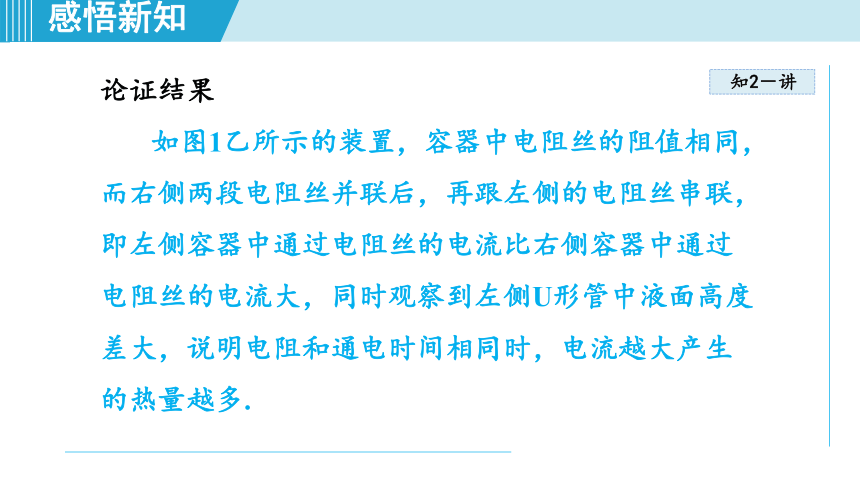

論證結果
如圖1乙所示的裝置，容器中電阻絲的阻值相同，而右側兩段電阻絲并聯后，再跟左側的電阻絲串聯，即左側容器中通過電阻絲的電流比右側容器中通過電阻絲的電流大，同時觀察到左側U形管中液面高度差大，說明電阻和通電時間相同時，電流越大產生的熱量越多.
知2－講
感悟新知

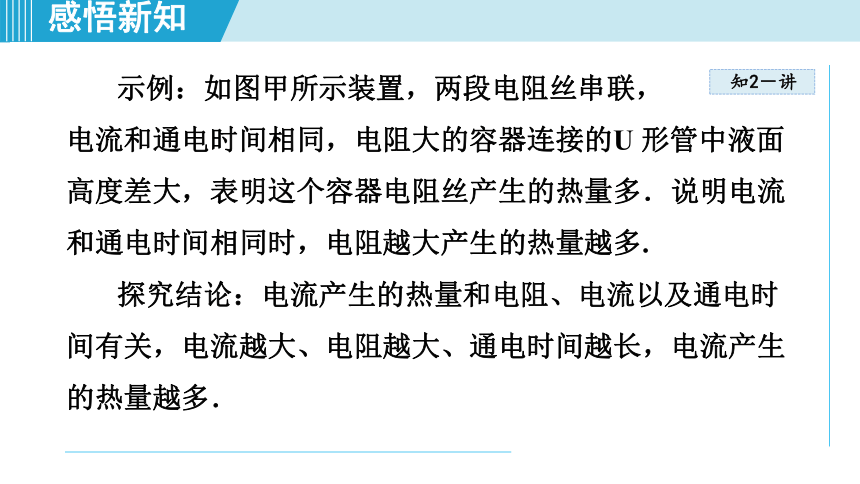

示例：如圖甲所示裝置，兩段電阻絲串聯，
電流和通電時間相同，電阻大的容器連接的U 形管中液面高度差大，表明這個容器電阻絲產生的熱量多．說明電流和通電時間相同時，電阻越大產生的熱量越多.
探究結論：電流產生的熱量和電阻、電流以及通電時間有關，電流越大、電阻越大、通電時間越長，電流產生的熱量越多．
感悟新知
知2－練
用如圖2 所示的實驗裝置探究“電流通過導體產生的熱量與什么因素有關”. 兩瓶中的鎳鉻合金絲是從同一根上剪來的，只是A 瓶中的較長，B 瓶中的較短.
例2
感悟新知
知2－練
解題秘方：探究電熱影響因素時，運用串聯電路的電流相等來控制電流和通電時間相同．通過相同的燒瓶裝相同的液體來比較產生電熱的多少.
感悟新知
知2－練
(1)兩瓶?jī)?nèi)的液體應是質量________、溫度相同的同種液體. 在煤油和水中，應選擇煤油，因?yàn)樗腳_______ ，吸收相等熱量后溫度變化明顯.
相等
比熱容小
感悟新知
知2－練
解析：為探究影響電流熱效應的因素，根據控制變量法，應控制兩液體的質量相等，液體種類相同，為使實驗時現象明顯些(即液體升溫應快一些)，應選用比熱容小的煤油進行實驗；
感悟新知
知2－練
(2)將滑動變阻器的滑片調到適當位置，閉合開關，可以探究電流和通電時間一定時，電流通過導體產生的熱量與________的關系. 通電一段時間后，可以觀察到的現象是___________________________.
電阻
A 瓶中溫度計的示數升高得多
感悟新知
知2－練
解析：圖中兩電阻串聯，則通過兩電阻的電流相等，電阻RA ＞ RB，所以可探究電流通過電阻產生的熱量與電阻的關系；該實驗是通過觀察溫度計示數的變化來反映電阻放出熱量的多少；由于通過兩電阻的電流相等，且電阻RA ＞ RB，根據Q=I2Rt 可知，A 瓶中溫度計的示數升高得多；
感悟新知
知2－練
(3)本實驗用到的科學研究方法是________.
A. 只有控制變量法
B. 只有轉換法
C. 既有控制變量法，又有轉換法
C
感悟新知
知2－練
解析：影響電流通過導體產生的熱量的因素有電流、電阻和通電時間，用到了控制變量法；實驗中通過溫度計的示數變化來比較電熱的多少，用到了轉換法；所以本實驗用到的科學研究方法是既有控制變量法，又有轉換法.
感悟新知
知2－練
2. 如圖3 所示是“探究電流通過導體時產生熱量的多少與哪些因素有關”的實驗裝置．
感悟新知
知2－練
四個透明容器中密封著等量的空氣，下列說法錯誤的是( )
A. 將甲裝置接入電路可探究電流通過導體產生的熱量與電阻大小的關系
B. 將乙裝置接入電路可探究電流通過導體產生的熱量與電流大小的關系
C. 甲裝置通電一段時間后，與左側容器相連的U 形管液面高度差變化更明顯
D. 乙裝置通電一段時間后，左側容器內導體產生的熱量更多
C
知識點
焦耳定律
知3－講
感悟新知
3
1. 內容
電流通過導體產生的熱量與電流的平方成正比，與導
體的電阻成正比，與通電的時間成正比.
2. 公式
(1)基本公式：Q=I2Rt.
(2)推導公式：Q= t=UIt=Pt=W.
知3－講
感悟新知
推理思考 公式Q= t=UIt是如何推導出來的？
推導結果
將歐姆定律公式變形得U=IR，代入焦耳定律公式，則有Q=I2Rt=IRIt=UIt.同理將歐姆定律公式代入焦耳定律公式，則有Q=t .
知3－講
感悟新知
4. 電熱計算的要點
(1)焦耳定律公式Q=I2Rt 普遍適用；推導公式Q=t=UIt=Pt=W，只適用于電能全部轉化為內能的電路(俗稱純電阻電路)．
(2)用焦耳定律公式及其推導公式計算時，電壓的單位是V、電流的單位是A、電阻的單位是Ω、時間的單位是s，計算結果熱量的單位才是J.
知3－講
感悟新知
5. 拓展：電熱的利用和防止
(1)電熱的利用 ：電流的熱效應在科研、生產、生活中被廣泛應用，日常生活中電熱器就是利用電流的熱效應工作的. 如孵化器、電烤箱、電熱毯等.
(2)電熱的防止 ：電熱會使用電器溫度過高，影響用電器的工作、使用壽命，甚至損壞用電器，這就需要散熱. 因此很多用電器上采用裝有散熱孔、散熱風扇等方法
散熱.
感悟新知
知3－練
[中考·安徽] 如圖4 所示，電源電壓保持3V不變，電阻R1=10Ω，R2=20Ω．閉合開關S，則通電100s電阻R1 產生的熱量為________J.
例 3
10
感悟新知
知3－練
解題秘方：由圖可知，電阻R1、R2 串聯，根據串聯電路電阻的特點求出電路中的總電阻，利用歐姆定律計算出電路中的電流，利用焦耳定律計算出通電100 s 電阻R1 產生的熱量.
感悟新知
知3－練
解析：由圖可知，電阻R1、 R2 串聯，根據串聯電路電阻的特點可知，電路中的總電阻R=R1+R2=
10 Ω+20 Ω=30 Ω；電路中的電流I= = =0.1 A；通電100 s 電阻R1 產生的熱量Q=I2R1t=
(0.1 A)2×10 Ω×100 s=10 J.
感悟新知
知3－練
3. 如圖5 所示的實驗裝置，是用來探究電流通過導體產生的熱量與_______的關系， 若通過R1 的電流為1 A，通電時間為10 s 時，R1產生的熱量為_______ J.
電阻
50
感悟新知
知3－練
[成都校級期末] 電飯煲、電水壺和電熨斗分別標有“
220V 1000W”“220V 1800W”“220V 500W”的字樣，它們各自正常工作相同時間， ________(填“電飯煲”“電水壺”或“電熨斗”)產生的熱量最多．標有“220V 500W”字樣的電熨斗正常工作0.2h, 電流通過電熨斗產生的熱量為________J.
例4
電水壺
3.6×105
感悟新知
知3－練
解題秘方：電飯煲、電水壺和電熨斗三個用電器都為純電阻用電器，消耗的電能全部轉化為內能，用電器正常工作時的功率和其額定功率相等，根據Q=W=Pt 比較相同時間內三個用電器消耗電能的多少以及計算電熨斗產生的熱量．
感悟新知
知3－練
解析：三個用電器中電水壺的額定功率最大， 則根據Q=W=Pt 可知，在相同時間內，產生的熱量最多. 電熨斗正常工作0.2 h 產生的熱量Q=W=
P 電熨斗t=500 W×0.2×3 600 s=3.6×105 J.
感悟新知
知3－練
4. 一個標有“220 V 1 000 W” 的電熱器，接在220 V 的電源上工作0.5 h, 消耗的電能是 _______kW·h, 產生的熱量是_______J．
0.5
1.8×106
感悟新知
知3－練
如圖6 所示的電路中，電源電壓保持不變，燈L 標有“6V 3.6W”字樣. 閉合開關S，
燈L 正常發光，電流表示數為
0.9A，則電源電壓為______V，
通電5min定值電阻R 產生的
熱量是______ J.
例 5
6
540
感悟新知
知3－練
解題秘方：燈L 正常發光時，其兩端電壓就是額定電壓；根據P=UI 求出通過燈L的電流，根據并聯電路的電流特點求出通過R 的電流，根據Q=W=UIt 計算定值電阻R 產生的熱量.
感悟新知
知3－練
解析：由圖可知，當開關S 閉合時，燈L 與定值電阻R 并聯，電流表測量干路電流；閉合開關S，燈L 正常發光，即電源電壓為6 V. 通過燈L 的電流IL= = =0.6 A，通過R 的電流IR=I－IL=0.9 A－
0.6 A=0.3 A，通電5 min 定值電阻R產生的熱量Q=UIRt=6 V×0.3 A×5×60 s=540 J.
感悟新知
知3－練
5.[中考· 成都] 小強同學利用家庭實驗室中的器材，設計了一個可調節功率的簡易電飯鍋， 如圖7 所示， 電源電壓為6 V，電阻絲R1=5 Ω，R2=15 Ω，
a、b 是兩個觸點. 閉合開關S，當
開關S1 接通觸點______時，電飯
鍋的功率更大. 將R2 接入電路工作
3 min 產生的熱量是______ J.
a
432
電熱器 電流的熱效應
電熱
影響因素
焦耳定律
利用和防止
