第四節 家庭電路與安全用電
第十五章 電功和電熱
逐點
導講練
課堂小結
作業提升

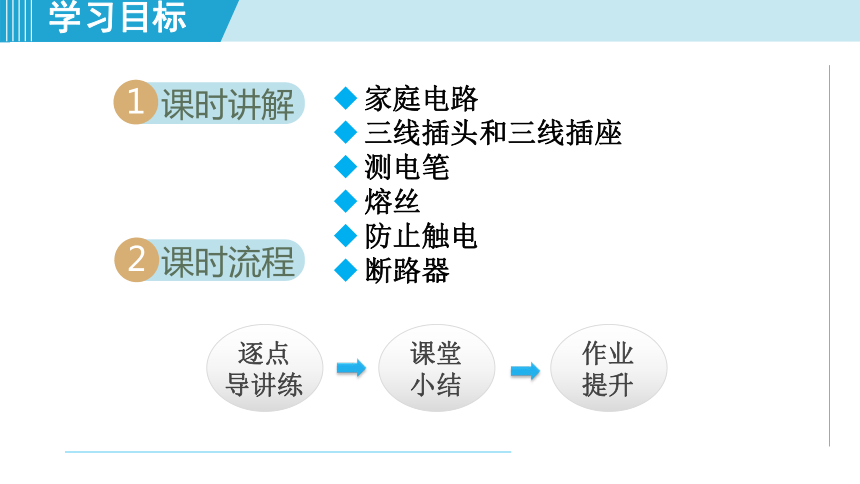

學習目標
課時講解
1
課時流程
2
家庭電路
三線插頭和三線插座
測電筆
熔絲
防止觸電
斷路器
知識點
家庭電路
知1－講
感悟新知
1

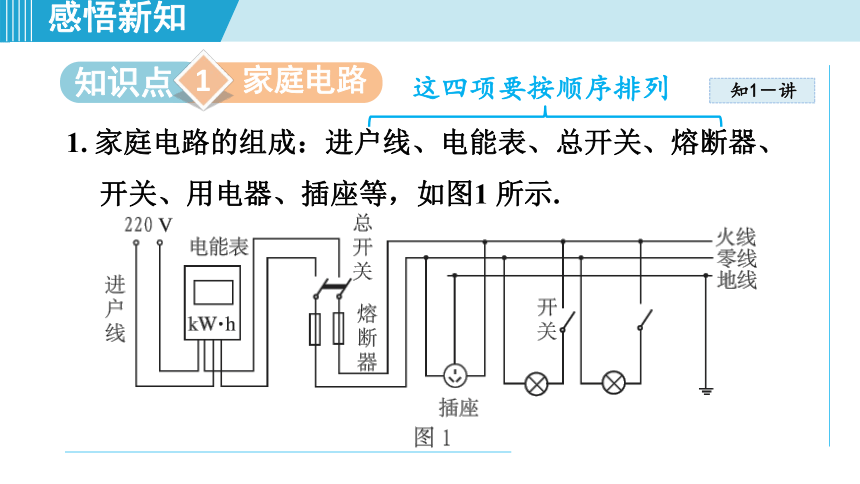

1. 家庭電路的組成：進戶線、電能表、總開關、熔斷器、開關、用電器、插座等，如圖1 所示.
這四項要按順序排列
知1－講
感悟新知

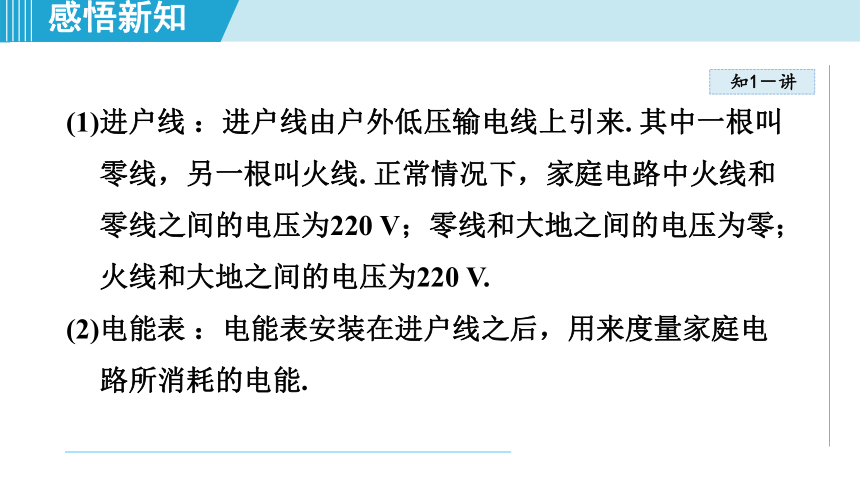

(1)進戶線 ：進戶線由戶外低壓輸電線上引來. 其中一根叫零線，另一根叫火線. 正常情況下，家庭電路中火線和零線之間的電壓為220 V；零線和大地之間的電壓為零；火線和大地之間的電壓為220 V.
(2)電能表 ：電能表安裝在進戶線之后，用來度量家庭電路所消耗的電能.
知1－講
感悟新知

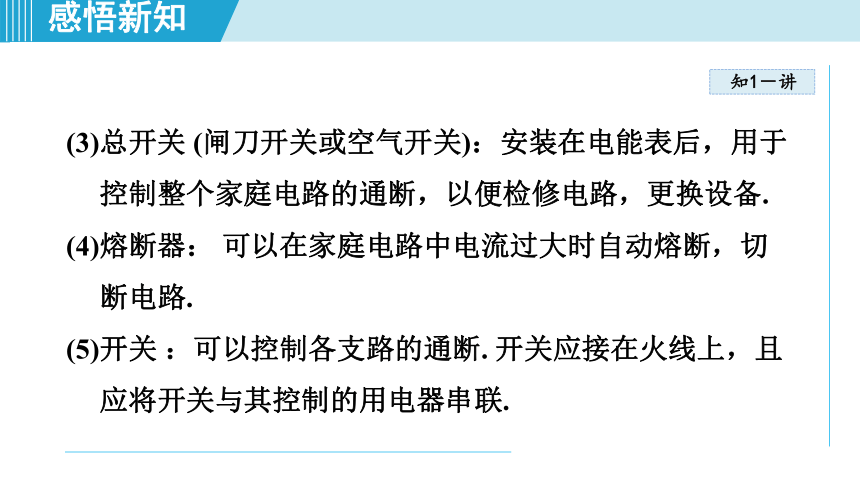

(3)總開關 (閘刀開關或空氣開關)：安裝在電能表后，用于控制整個家庭電路的通斷，以便檢修電路，更換設備.
(4)熔斷器： 可以在家庭電路中電流過大時自動熔斷，切斷電路.
(5)開關 ：可以控制各支路的通斷. 開關應接在火線上，且應將開關與其控制的用電器串聯.
知1－講
感悟新知

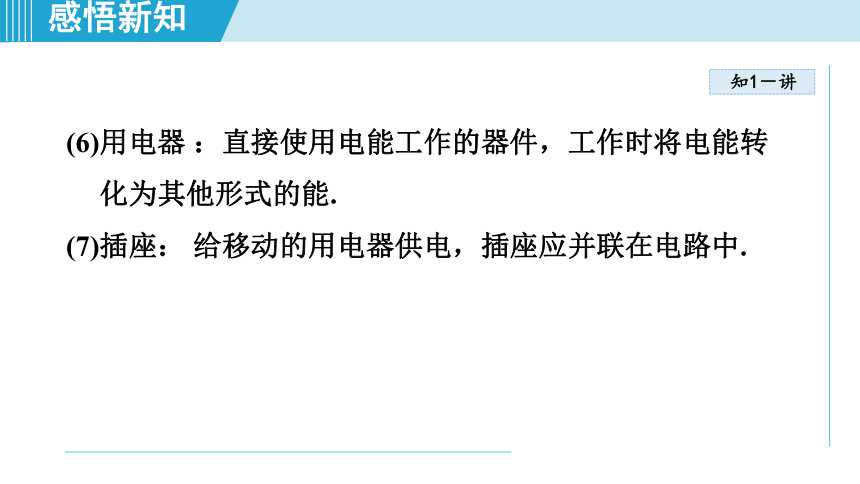

(6)用電器 ：直接使用電能工作的器件，工作時將電能轉化為其他形式的能.
(7)插座： 給移動的用電器供電，插座應并聯在電路中.
知1－講
感悟新知

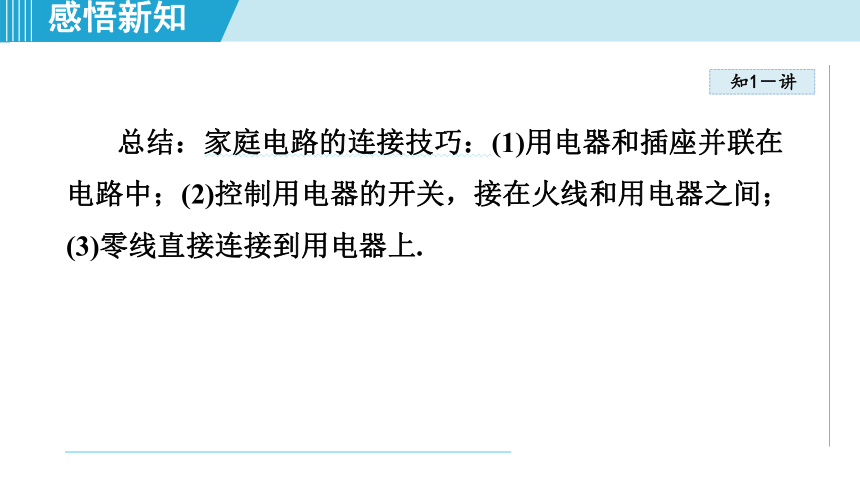

總結：家庭電路的連接技巧：(1)用電器和插座并聯在電路中；(2)控制用電器的開關，接在火線和用電器之間；(3)零線直接連接到用電器上.
知1－講
感悟新知
深度理解

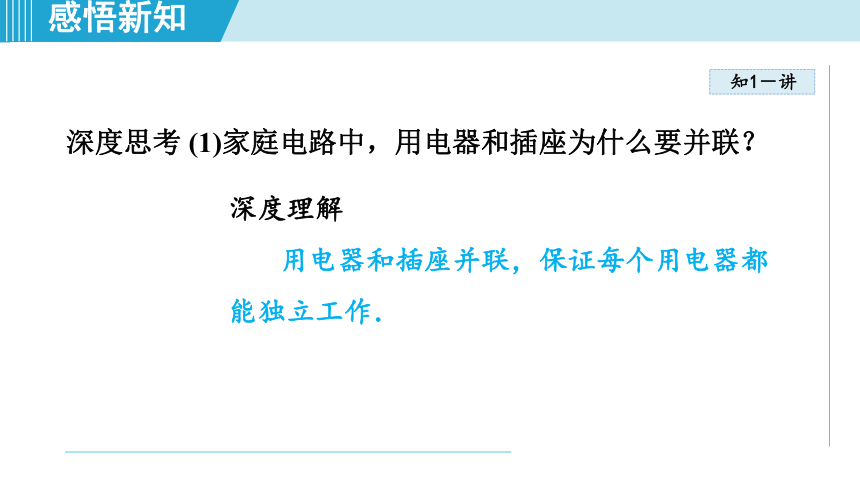

用電器和插座并聯，保證每個用電器都能獨立工作．
深度思考 (1)家庭電路中，用電器和插座為什么要并聯？
知1－講
感悟新知

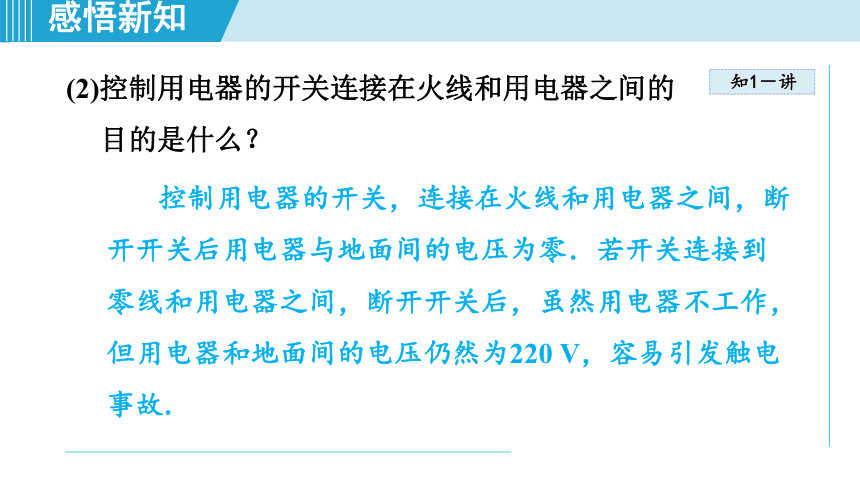

控制用電器的開關，連接在火線和用電器之間，斷開開關后用電器與地面間的電壓為零．若開關連接到零線和用電器之間，斷開開關后，雖然用電器不工作，但用電器和地面間的電壓仍然為220 V，容易引發觸電事故.
(2)控制用電器的開關連接在火線和用電器之間的目的是什么？
感悟新知
知1－練
[佛山統考一模] 如圖2 所示，只閉合開關S1，風扇M
工作；只閉合開關S2，燈泡和風扇M 都不工作；同時閉合開關S1、S2，燈泡和風
扇M 都工作．請把電路連
接完整.
例 1
感悟新知
知1－練

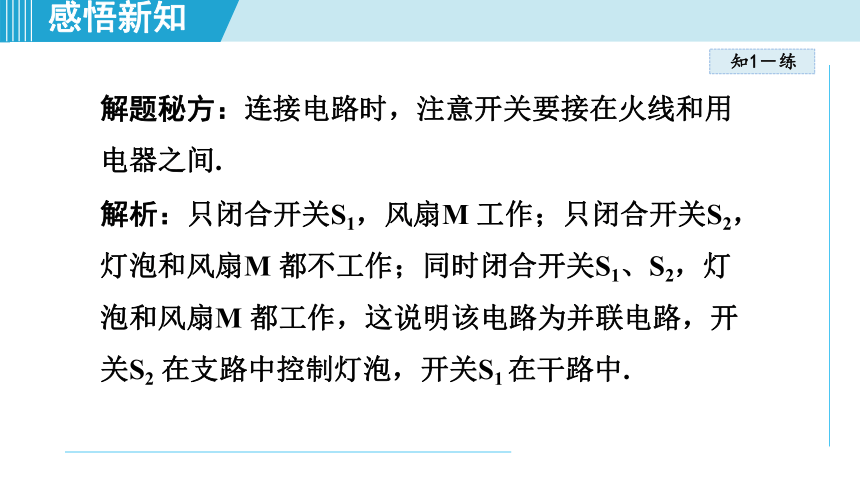

解題秘方：連接電路時，注意開關要接在火線和用電器之間.
解析：只閉合開關S1，風扇M 工作；只閉合開關S2，燈泡和風扇M 都不工作；同時閉合開關S1、S2，燈泡和風扇M 都工作，這說明該電路為并聯電路，開關S2 在支路中控制燈泡，開關S1 在干路中.
感悟新知
知1－練

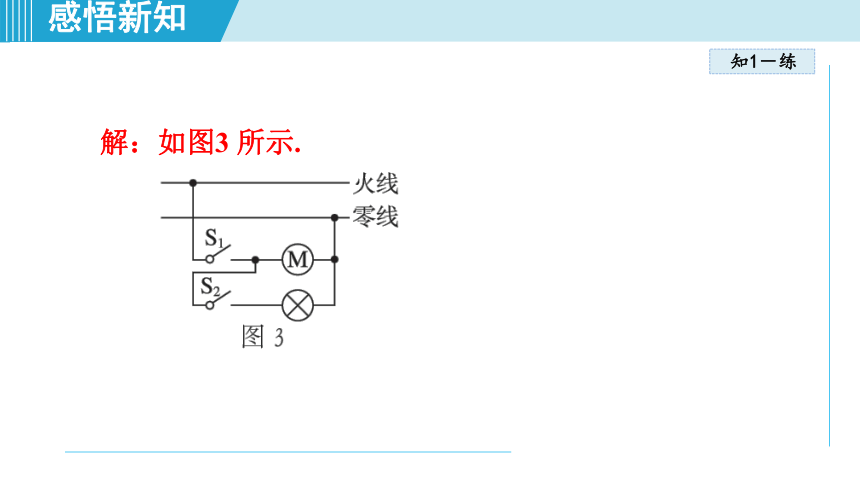

解：如圖3 所示.
感悟新知
知1－練
1. 我國家庭電路電壓是______V， 家庭電路中電視機和電燈的連接方式是______( 填“串聯”或“并聯”)的，控制電燈的開關應接在______(填“零”或“火”)線上.
220
并聯
火
知識點
三線插頭和三線插座
知2－講
感悟新知
2
1. 三線插座(三孔插座)：如圖4 甲所示，左孔接零線，右孔接火線，中間上端的孔接地線(口訣法——左零右火上接地).



知2－講
感悟新知
2. 三線插頭：家庭電路中的三線插頭與三線插座是對應的，如圖乙所示，左、右兩個腳接用電部分，中間上端的那個腳跟家用電器的金屬外殼相連.
知2－講
感悟新知
發散思考 三線插頭中與連接地線的插腳為什么要比其他兩個插腳長一些？
與地線相連的插腳長一些，三線插頭插入插座時先讓金屬外殼與大地相連，拔插頭時外殼后離開地線，可以防止觸電．
感悟新知
知2－練
[成都統考期中] 電冰箱、洗衣機等大功率家用電器的電源插頭是三線插頭，如圖5 所示．
例2
感悟新知
知2－練
細心的小敏同學發現標“E”的插腳要稍長些，其作用是( )
A. 插插頭時外殼先接地線，拔插頭時外殼先離地線
B. 插插頭時外殼先接地線，拔插頭時外殼后離地線
C. 插插頭時外殼后接地線，拔插頭時外殼先離地線
D. 插插頭時外殼后接地線，拔插頭時外殼后離地線
感悟新知
知2－練
解題秘方：三線插頭與三線插座相連接時，把有金屬外殼的用電器的外殼與地線相接；當用電器漏電時，會使外殼帶電，若接上地線，電流就通過地線流入大地，可以防止觸電事故的發生.
感悟新知
知2－練
解析：與地線相連的插腳更長是為了保證在插電源插頭時最先接觸地線，在拔電源插頭時后分離地線，從而更好地起到保護作用.
答案：B
感悟新知
知2－練
2.[淄博期中] 請你將某勞動實踐基地室內的部分電路連接完整.
解：如圖所示．
知識點
測電筆
知3－講
感悟新知
3
1. 結構 如圖7 所示.
知3－講
感悟新知
2. 作用 分辨火線和零線.
3. 工作原理 當測電筆的筆尖接觸火線，手接觸測電筆尾部的金屬電極時，由火線經測電筆、人體，到大地間形成通路，有電流流過測電筆和人體，所以測電筆的氖管發光.
4. 使用 手指按住筆尾金屬電極，用筆尖接觸被測的導線，手指或身體的其他部位千萬不能接觸筆尖.
形成通路
知3－講
感悟新知
知識拓展
測電筆中阻值很大的電阻又稱高電阻，其作用是防止觸電.
因為在使用測電筆的時候要求通過人體的電流小于人體可以承受的安全電流，電壓一定時，電阻越大 ，電流越小.




感悟新知
知3－練
一種測電筆的構造如圖8 所示，下列說法正確的是( )
A. 使用測電筆時手
可以接觸筆尖
B. 當氖管發光時有微弱電流通過人體
C. 測電筆中的電阻可以用鐵絲代替
D. 使用測電筆時手不要接觸筆卡
例 3
感悟新知
知3－練
解題秘方：測電筆的內部有一個阻值很大的電阻，當人接觸測電筆的筆尾金屬體，人和測電筆是串聯在電路中的，如果兩者串聯在零線和大地之間，加在兩者之間的電壓是0 V，氖管不發光；如果兩者串聯在火線和大地之間，加在兩者之間的電壓是220 V，氖管中有電流通過而發光.
感悟新知
知3－練
解析：使用測電筆時，手不能接觸筆尖金屬體，否則會發生觸電事故；在使用測電筆時，測電筆中的電阻和人體串聯在火線和大地之間，加在兩者之間的電壓是220 V，此時測電筆中的電阻由于阻值非常大，分得的電壓很大，人體分得的電壓很小，通過人體的電流很小，氖管發光，不會發生觸電事故；
感悟新知
知3－練
因為鐵絲電阻相對很小，所以不能用鐵絲代替測電筆中的電阻；使用測電筆時手要接觸筆卡，這樣才能使火線、測電筆、人體、大地構成通路.
答案：B
感悟新知
知3－練
3.[中考·鹽城] 在綜合實踐活動中，小明用測電筆來判斷家里電燈的開關是接在火線上還是接在零線上，閉合開關，燈泡正常發光，用測電筆分別檢測開關的兩個接線柱，發現氖管兩次都發光，
感悟新知
知3－練
根據此現象( )
A. 可以確定開關接在火線上
B. 可以確定開關接在零線上
C. 無法確定開關接在火線上還是零線上
D. 需斷開開關，再檢測這兩個接線柱才能判斷開關接在火線上還是零線上
A
知識點
熔絲
知4－講
感悟新知
4
1. 作用 當電路中的電流過大時，會產生較多的熱量，使熔絲的溫度達到熔點，于是熔絲熔斷，自動切斷電路，起到保險作用.
2. 熔絲材料 安裝在熔斷器中的熔絲(俗稱保險絲)，是由電阻率大、熔點較低的鉛銻合金制成的.
知4－講
感悟新知
3. 熔絲的選擇 熔絲越粗，使它熔斷所需的電流越大. 當通過熔絲的電流大于熔絲的額定電流，達到或超過它的熔斷電流時，熔絲熔斷，從而切斷電路，因此選用的熔絲的額定電流要等于或稍大于家庭電路的最大工作電流.
4. 造成熔絲熔斷的原因一般有兩個 一個是電路發生短路；二是電路中用電器的實際總功率超過電路所能承受的最大功率(超負荷運行).
知4－講
感悟新知
拓展延伸
電路超負荷運行會引起熔絲熔斷，甚至引發安全事故.防止超負荷運行的方法：
①盡量不要讓多個較大功率的用電器同時工作，應錯開時間，交替使用.
②設計電路時要做到分路供電，必要時采用獨立供電的方式，即一條線路專供某一大功率的用電器使用.
③設計電路時，應充分估計電路的總負荷.
感悟新知
知4－練
[泰州模擬] 如圖9 所示，在接線柱a、b 間接入銅絲，c、d 間接入熔絲，熔絲電阻大于銅絲. 接通電源，閉合開關S ，依次閉合
各小燈泡支路的開關，
最后閉合電爐絲支路
的開關時，會發現熔
絲被熔斷.
例4
感悟新知
知4－練
下列判斷中正確的是( )
①通電相同時間熔絲所產生的熱量多于銅絲；
②實驗中通過熔絲的電流大于銅絲；
③隨著支路開關依次閉合，熔絲最終熔斷說明電流通過導體產生的熱量與電流大小有關；
④斷開電爐絲支路開關，用導線連接b、c 兩接線柱時造成短路，熔絲也會被熔斷.
A. 只有①② B. 只有①③C. ①③④ D. ②③④
感悟新知
知4－練
解題秘方：根據電路連接情況、焦耳定律對熔絲熔斷的原因進行分析.
解析：由圖可知，銅絲和熔絲是串聯在干路中的，則通過銅絲和熔絲的電流相等，而熔絲電阻大于銅絲，根據Q=I2Rt，通電時間相同，熔絲產生的熱量多于銅絲，故①正確，②錯誤；
感悟新知
知4－練
答案：B
依次閉合各支路開關，通過干路的電流增大，熔絲
最后熔斷，說明在依次閉合各支路開關的過程中，熔絲產生的熱量變大，這說明電流通過導體產生的熱量與電流大小有關，故③正確；用導線將b、c 短接，熔絲被短路了，不會被熔斷，故④錯誤.
感悟新知
知4－練
4. 長短、粗細均相同的鉛銻保險絲和銅絲，分別接到線路板上A、B 間和C、D 間，如圖10 所示移動滑動變阻器的滑片，發現保險絲熔斷而銅絲完好．
感悟新知
知4－練
下列說法正確的是( )
A. 可以用銅絲代替保險絲
B. 保險絲的電阻比銅絲的小
C. 通過保險絲的電流比銅絲的大
D. 電流通過保險絲產生的熱量比銅絲的多
D
知識點
防止觸電
知5－講
感悟新知
5
1. 觸電
(1)定義：通常所說的“觸電”是指一定強度的電流通過人體所引起的傷害事故.
(2)安全電壓：對人體來說，安全電壓一般不超過36 V.
2. 家庭電路(低壓)觸電的原因 家庭電路觸電實際上都是由于人體直接或間接跟火線接觸造成的.
知5－講
感悟新知
3. 低壓觸電的兩種形式 單線觸電、雙線觸電.
知5－講
感悟新知
4. 觸電急救的原則 盡快讓觸電的人與電源斷開.
5. 安全用電的原則 不接觸低壓帶電體；不靠近高壓帶電體；不弄濕用電器；不損壞絕緣層.
知5－講
感悟新知
深度思考 單線觸電和雙線觸電的電流回路是否相同？
深度理解
單線觸電：如圖所示，人體、大地和電網中的供電設備構成回路，即電流路徑是從火線(或漏電的設備)經過人體到達大地．
雙線觸電：如圖所示，人體與電網中的供電設備通過導線構成回路，即電流路徑是從火線經過人體到達零線.
感悟新知
知5－練
[深圳期末] 我們使用電器的頻率提高了，大家
的安全用電意識也在提高，以下做法符合安全用電的是( )
A. 電器起火時，首先切斷電源
B. 用濕手去插拔電吹風的插頭
C.使用測電筆辨別火線與零線時，手指千萬不能碰到筆尾金屬體
D. 有金屬外殼的家用電器，金屬外殼不必接地
例 5
感悟新知
知5－練
解題秘方：使用測電筆辨別火線時，一定要用手觸及筆尾的金屬部分，否則容易造成誤判，認為帶電體不帶電是十分危險的．使用測電筆時，不能用手接觸測電筆前端的金屬體，這樣會造成人身觸電事故.
感悟新知
知5－練
解析：發生電器起火時，要先立即切斷電源再
施救；一般情況下生活用水是導體，用濕手去插拔電吹風的插頭容易發生觸電事故；使用測電筆辨別火線與零線時，一定要用手指接觸筆尾金屬體，否則容易造成誤判，但不能用手接觸測電筆前端的金屬體，否則會造成觸電事故；有金屬外殼的用電器，其金屬外殼一定要接地線，以防用電器外殼帶電，危及人身安全.
答案：A
感悟新知
知5－練
5.[中考· 陜西] 下列做法符合安全用電的是( )
A. 家庭電路使用絕緣皮破損的電線
B. 用濕抹布擦拭正在工作的用電器
C. 發現有人觸電時，應立即切斷電源
D. 家用電器的金屬外殼未接地
C
知識點
斷路器
知6－講
感悟新知
6
1. 漏電保護斷路器 家庭電路中某用電器漏電，或人因操作失誤而觸電，漏電保護斷路器能自動切斷電路(如圖12 甲所示).
2. 空氣斷路器 電路中發生短路或嚴重超載時，空氣斷路器會自動斷開，從而保護電路(如圖乙所示).
知6－講
感悟新知
知6－講
感悟新知
發散思考 漏電保護斷路器在火線和零線中的電流不相等時，自動斷開電路．雙線觸電時，漏電保護斷路器能否自動斷開？
發散結果
雙線觸電時，漏電保護斷路器不能自動斷開電路，因為雙線觸電時，電流路徑是從火線經過人體到達零線，即火線和零線中的電流相等，不能引發漏電斷路器工作.
[濰坊期中]關于家庭電路，下列說法中不正確的是( )
A. 空氣開關在人體觸電時會自動切斷電路
B.家庭電路中總電流過大，可能是由于電路中用電器的實際功率過大引起的
C.當用電器發生漏電時，漏電保護器會自動切斷電源，起保護作用
D. 測電筆通常也用來檢查電氣設備的外殼是否帶電
感悟新知
知6－練
例6
感悟新知
知6－練
解題秘方：空氣開關是在家庭電路電流過大如短路、用電器總功率過大時，自動切斷電路；漏電保護器俗稱漏電開關，是用于在電路或用電器絕緣皮受損發生對地短路時防人身觸電和電氣火災的保護器.
感悟新知
知6－練
解析：當電路中的電流過大時，空氣開關才會自動斷開；當人體觸電時，由于人體存在電阻，電路中的電流不會過大，空氣開關不會斷開；家庭電路中總電流過大，可能是由于短路引起的，也可能是電路中用電器的實際功率過大引起的；
感悟新知
知6－練
漏電保護器在電路發生漏電現象時會自動跳閘，所以當用電器發生漏電時，漏電保護器會自動切斷電路；測電筆通常也用來檢查電氣設備的外殼是否帶電.
答案：A
感悟新知
知6－練
6. 下列關于家庭電路和安全用電的說法正確的是( )
A. 家庭電路中如果發生斷路，電路中的空氣開關會
跳閘
B. 發現家用電器或電線著火時，應立即用水撲滅
C. 更換燈泡或搬動電器前可不必斷開電源開關
D. 因漏電而發生觸電事故時，漏電保護器會自動切斷電路
D
家庭電路與安全用電
家庭電路
組成
熔斷器
連接
進戶線
電能表
總開關
保險絲
空氣開關
保險裝置
用電器
插座
火線
零線
測電筆
三線插頭
三線插座
