第二節 電功率
第十五章 電功和電熱
逐點
導講練
課堂小結
作業提升

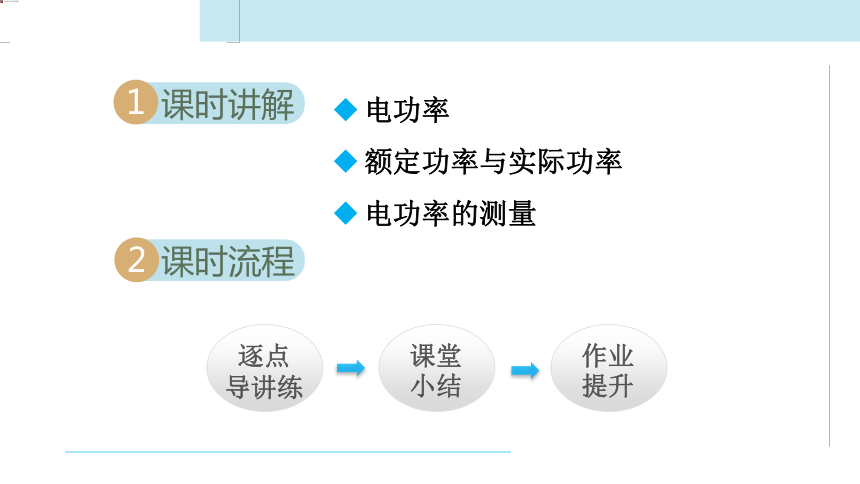

學習目標
課時講解
1
課時流程
2
電功率
額定功率與實際功率
電功率的測量
知識點
電功率
知1－講
感悟新知
1
1. 物理意義 表示電流做功的快慢.
2. 公式 (1)定義式：P= Wt.(2)基本公式：P=UI.(3)推導公式：P= =I2R.
知1－講
感悟新知

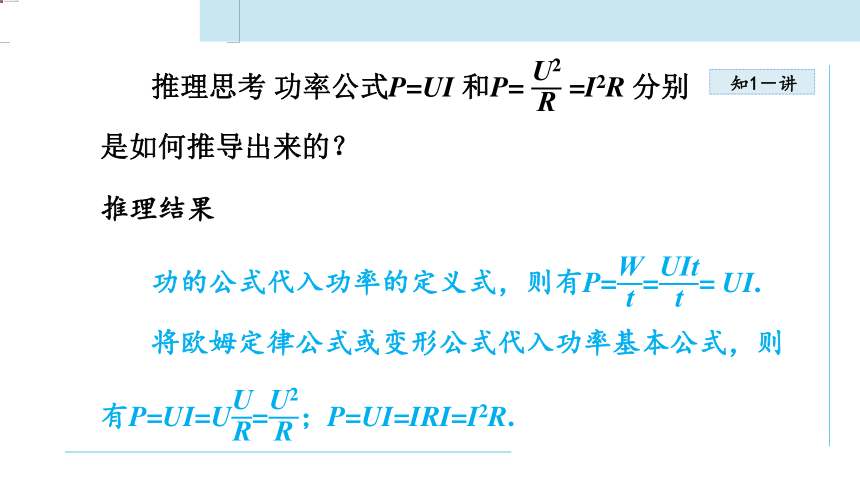

推理結果
功的公式代入功率的定義式，則有P=== UI.
將歐姆定律公式或變形公式代入功率基本公式，則有P=UI=U=；P=UI=IRI=I2R.
推理思考 功率公式P=UI 和P= =I2R 分別是如何推導出來的？
知1－講
感悟新知

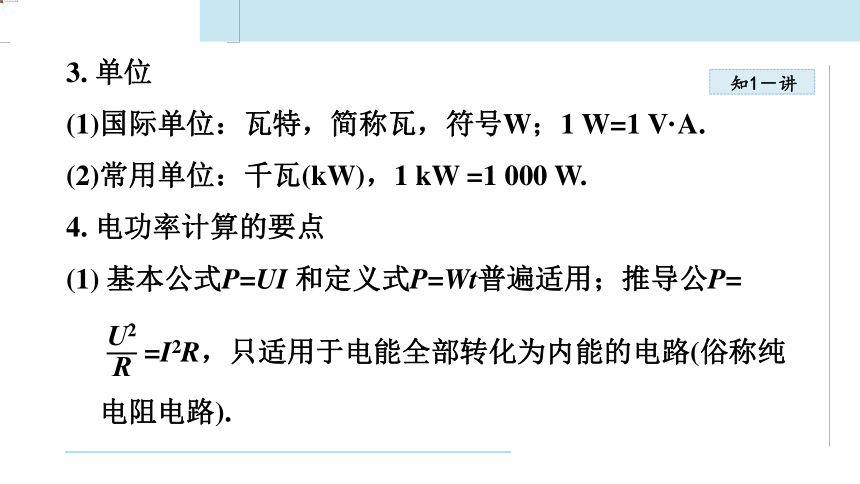

3. 單位
(1)國際單位：瓦特，簡稱瓦，符號W；1 W=1 V·A.
(2)常用單位：千瓦(kW)，1 kW =1 000 W.
4. 電功率計算的要點
(1) 基本公式P=UI 和定義式P=Wt普遍適用；推導公P=
=I2R，只適用于電能全部轉化為內能的電路(俗稱純電阻電路).
知1－講
感悟新知

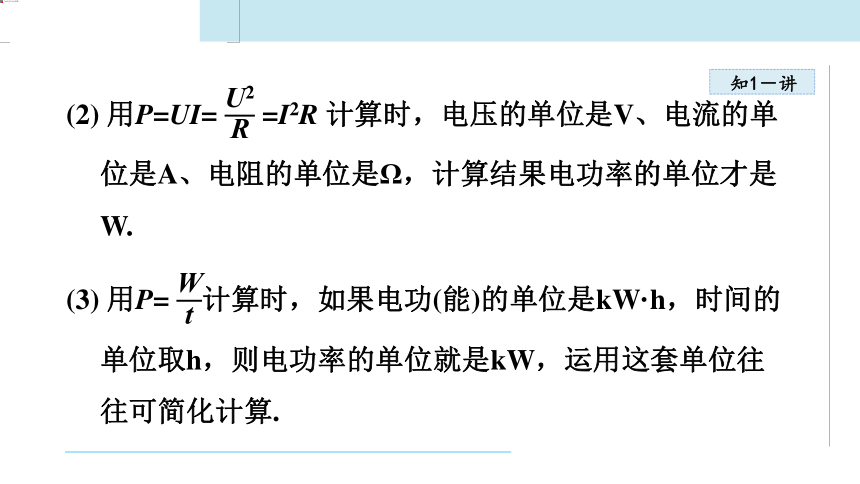

(2) 用P=UI= =I2R 計算時，電壓的單位是V、電流的單位是A、電阻的單位是Ω，計算結果電功率的單位才是W.
(3) 用P= 計算時，如果電功(能)的單位是kW·h，時間的單位取h，則電功率的單位就是kW，運用這套單位往往可簡化計算.
知1－講
感悟新知

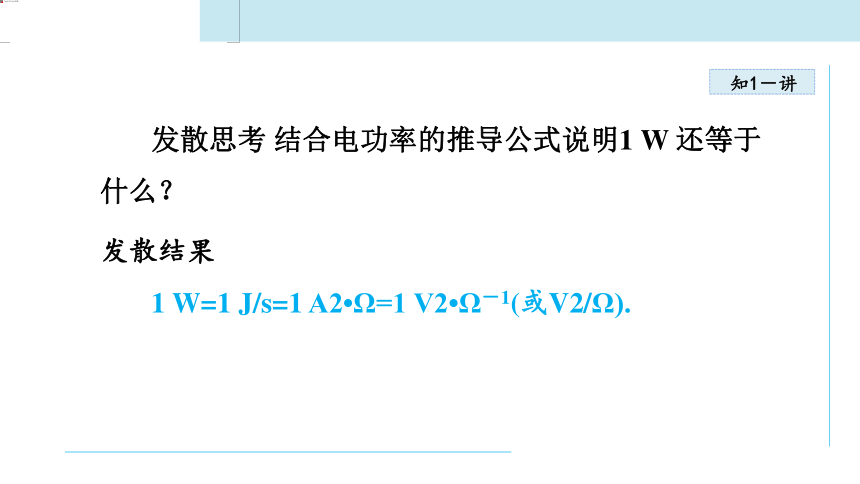

發散結果
1 W=1 J/s=1 A2 Ω=1 V2 Ω－1(或V2/Ω).
發散思考 結合電功率的推導公式說明1 W 還等于什么？
感悟新知
知1－練

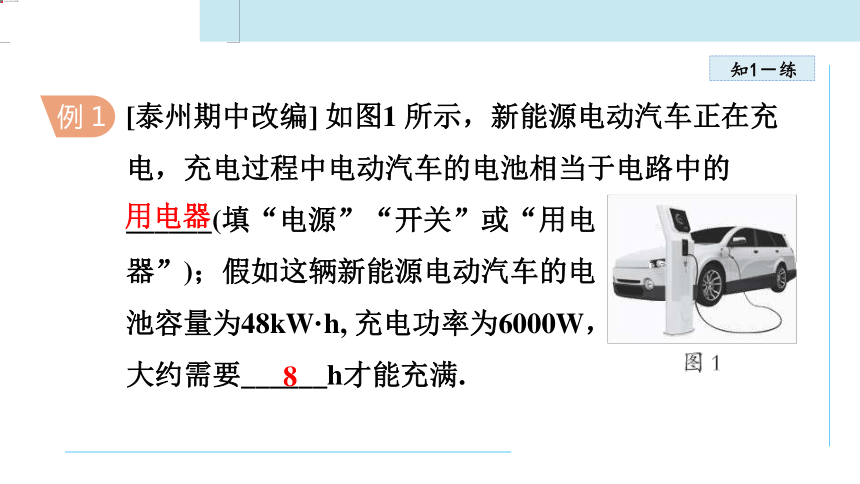

[泰州期中改編] 如圖1 所示，新能源電動汽車正在充
電，充電過程中電動汽車的電池相當于電路中的______(填“電源”“開關”或“用電
器”)；假如這輛新能源電動汽車的電
池容量為48kW·h, 充電功率為6000W，
大約需要______h才能充滿.
例 1
用電器
8
感悟新知
知1－練

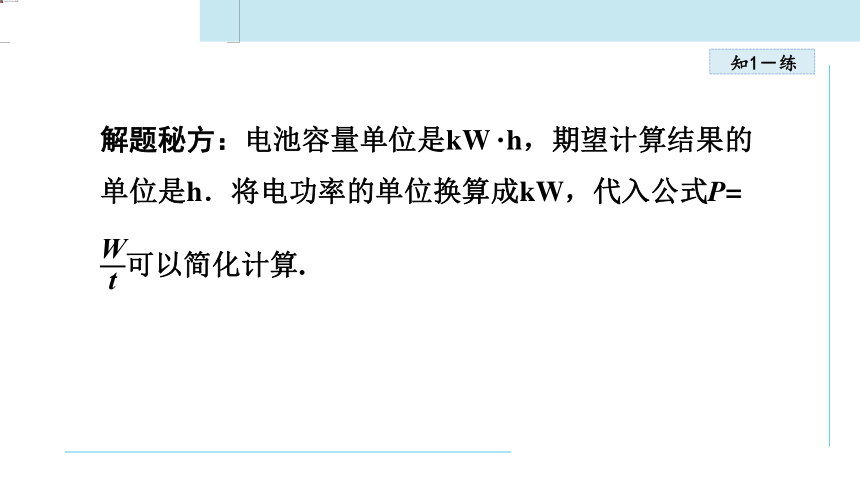

解題秘方：電池容量單位是kW ·h，期望計算結果的單位是h．將電功率的單位換算成kW，代入公式P= 可以簡化計算.
感悟新知
知1－練

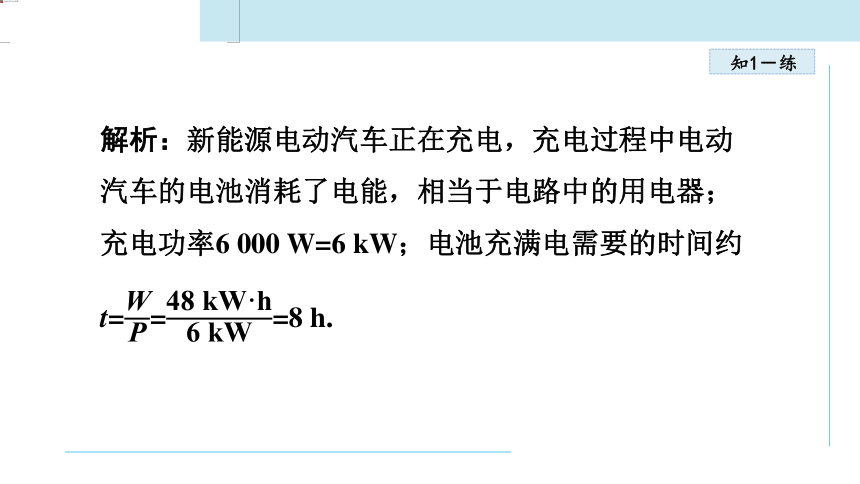

解析：新能源電動汽車正在充電，充電過程中電動汽車的電池消耗了電能，相當于電路中的用電器；
充電功率6 000 W=6 kW；電池充滿電需要的時間約t===8 h.
感悟新知
知1－練

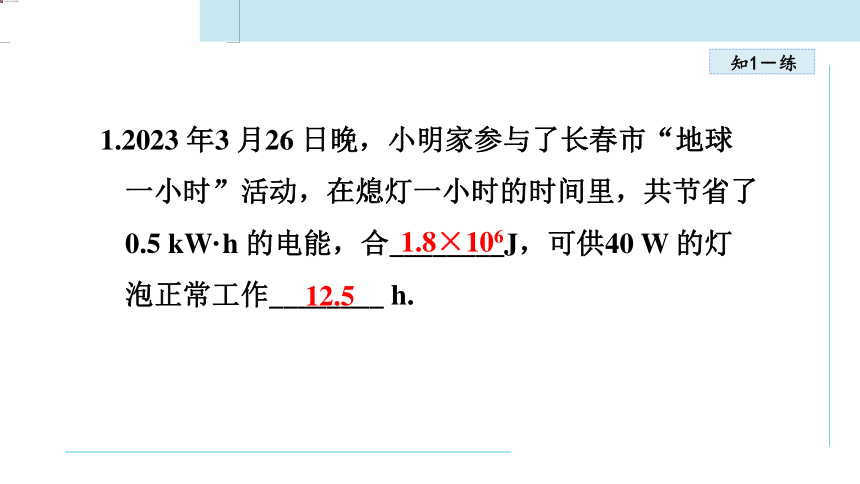

1.2023 年3 月26 日晚，小明家參與了長春市“地球一小時”活動，在熄燈一小時的時間里，共節省了0.5 kW·h 的電能，合________J，可供40 W 的燈泡正常工作________ h.
1.8×106
12.5
感悟新知
知1－練

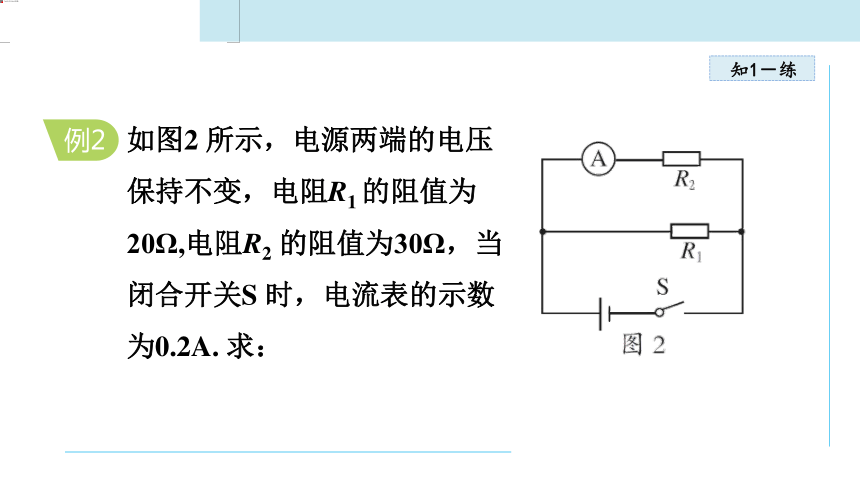

如圖2 所示，電源兩端的電壓保持不變，電阻R1 的阻值為20Ω,電阻R2 的阻值為30Ω，當閉合開關S 時，電流表的示數為0.2A. 求：
例2
感悟新知
知1－練
解題秘方：先計算出電源兩端的電壓和干路電流，然后利用公式P=UI 計算電路消耗的總功率.
感悟新知
知1－練
(1)電源兩端的電壓U.
解：電源兩端的電壓U=I2R2=0.2 A×30 Ω=6 V.
感悟新知
知1－練
(2)電路消耗的總功率P.
解：通過R1 的電流I1= = =0.3 A，
干路電流I=I1+I2=0.3 A+0.2 A=0.5 A，
則電路消耗的總功率P=UI=6 V×0.5 A=3 W.
感悟新知
知1－練
2. 手機待機時間為自動充電時間的50 倍．已知手機在待機狀態下消耗電能的功率為0.2 W，充電器的充電電流為2.0 A，則充電器的充電電壓為( )
A.2 V B.3 V C.4 V D.5 V
D
感悟新知
知1－練
小林家住農村，他家的廁所離房子有一段距離，為了方便和節能， 他用阻值為1210Ω的燈泡， 阻值為1210Ω的電阻和開關S1、S2 設計了一個電路，電路圖如圖3 所示.
例 3
感悟新知
知1－練
天黑后，當無人上廁所時，要求燈光較暗，但能起到指示作用，此時開關_______________(填開關S1 和S2 的通斷情況)，此時燈泡消耗的電功率為________W.
Sl 閉合、S2 斷開
10
感悟新知
知1－練
解析：當無人上廁所時，要求燈光較暗，但能起到指示作用，此時開關Sl 閉合、S2 斷開，燈泡與電阻串聯，此時電路中的電流
I= == A，此時燈泡消耗的電功率P=I2RL=(A)2×1 210 Ω=10 W.
感悟新知
知1－練
3. 如圖4 所示， 標有“6 V 6 W”字樣的小燈泡L1 和標有“6 V 3 W”字樣的小燈泡L2，串聯后接在電源電壓為
6 V 的電路中(溫度對燈絲電阻的影響忽略不計)，閉合開關后，通過燈L1 的電流______通過
燈L2 的電流， 燈L1的實際功率______
燈L2的實際功率.( 均填“大于”“小
于”或“等于”)
等于
小于
感悟新知
知1－練
[中考·常州] 如圖5 所示的電路，R1的阻值為15Ω，閉合開關S，電流表的示數為0.3A,電壓表的示數為3 V，則R2 的阻值為______Ω,電路總功率為______ W.
例4
10
1.5
感悟新知
知1－練
解析：由圖可知，兩個電阻并聯，電流表測通過R2 的電流，電壓表測電源電壓，R2 的阻值R2= =
=10 Ω, 電路總功率P 總= + =
+=1.5 W.
感悟新知
知1－練
4. 某型號電飯鍋有“高溫擋” 和“ 低溫擋”兩個擋位， 其原理如圖6 所示，若已知電阻R0=44 Ω，R=2 156 Ω.該電飯鍋低溫擋的功率是________W.
22
知識點
額定功率與實際功率
知2－講
感悟新知
2
1. 額定功率
(1)用電器在額定電壓下工作時的功率叫作額定功率.
(2) 額定電壓和額定功率標在用電器的銘牌或說明書上. 如表所示，儲水式電熱水器的額定電壓為220 V, 額定功率為3 000 W.
知2－講
感悟新知
儲水式電熱水器
型號 額定電壓 220 V~
額定容量 80 L 額定頻率 50 Hz
額定最高溫度 75 ℃ 額定功率 3 000 W
防水等級 IP×4 額定內壓 0.8 MPa
出廠編號 X X X X
知2－講
感悟新知
2. 實際功率
(1)用電器實際工作時的功率叫作實際功率，這時用電器兩端的電壓叫作實際電壓.
(2)用電器在額定電壓下工作時，實際功率等于額定功率.
知2－講
感悟新知
深度思考 (1)實際功率和額定功率與電壓之間各是什么關系？
深度理解
用電器的額定功率固定不變，不隨電壓的變化而變化；一般用電器的實際功率隨電壓的升高而增大，隨電壓的降低而減小．
知2－講
感悟新知
(2)小燈泡的亮度是由額定功率決定的，還是由實際功率決定的？
深度理解
燈泡的亮度是由燈泡的實際功率決定的，實際功率越大，燈泡越亮．
感悟新知
知2－練
[ 襄陽期末] 小萌在更換某節能燈時發現燈泡上標有“220V11W”的字樣．下列說法中正確的是( )
A. 該節能燈只能在220V電壓下工作
B. 該節能燈的實際功率是11W不變
C. 該節能燈每秒消耗的電能是11J
D. 該節能燈正常發光時的功率是11W
例 5
感悟新知
知2－練
解題秘方：用電器銘牌信息標識的是額定電壓和額定功率，用電器正常工作時，實際電壓等于額定電壓，實際功率等于額定功率.
解析：“220 V”為該節能燈正常工作時的電壓；該節能燈在220 V 電壓下工作時的實際功率才是11 W，實際功率隨電壓的變化而變化.
答案：D
感悟新知
知2－練
5.[中考·廣西] 小明發現家里的白熾燈突然變亮，主要原因可能是白熾燈的( )
A. 額定電壓變大
B. 實際電壓變大
C. 額定功率變小
D. 實際電壓變小
B
感悟新知
知2－練
[ 德州校級期中] 燈泡L1、L2 分別標有“220V 100W”
“220V 40W”的字樣，將它們接入220V的電路中，則( )
A.L1、L2 并聯時，L1 比L2 亮
B.L1、L2 并聯時，亮度相同
C.L1、L2 串聯時，L1 比L2 亮
D.L1、L2 串聯時，亮度相同
例6
感悟新知
知2－練
解題秘方：知道兩燈的額定電壓、額定功率，利用R= 比較電阻大小．燈泡的亮暗取決于燈泡的實際功率，并聯時運用P= 判斷實際功率(亮度)，串聯時運用P=I2R 判斷實際功率(亮度).
感悟新知
知2－練
解析：兩燈并聯在220 V的電路中，實際功率等于額定功率，L1 因?qū)嶋H功率大而亮度大．由R= 可知，兩燈的額定電壓相同，燈泡L1 的額定功率較大，電阻較小；兩燈泡串聯起來接入220 V 的電路中，通過它們的電流相等，根據P=I2R 可知，L1的電阻小，實際功率小而亮度較暗.
答案：A
感悟新知
知2－練
6. 如圖7 所示，燈泡L1標有“6 V 3 W”，L2標有“6 V 2 W”字樣，電源電壓6 V 恒定不變．閉合開關S，忽略溫度對燈絲電阻的影響， 則甲、乙兩電路中流過L1 的電流之比I1∶ I 1 ′= ______，
L2 消耗的實際功率P2
______(填“＞”“=”
或“＜”)P2′.
2∶5
＜
感悟新知
知2－練
[德州統考一模] 將“12V 12W”的小燈泡L1 和
“12V 6W”的小燈泡L2 串聯起來，直接接到電壓恒定的電源兩端. 開關閉合后，恰好有一個小燈泡正常發光，而另一個小燈泡比正常發光時暗些，則正常發光的小燈泡是______，電源電壓是______ V，發光較暗的小燈泡的實際功率是______ W.(燈絲電阻不變)
例 7
L2
18
3
感悟新知
知2－練
解題秘方：根據額定電壓和額定功率，運用公式P=UI 變形計算燈泡的額定電流，運用公式R= (或R=)計算燈泡的電阻；兩燈串聯時，只能額定電流小的燈泡正常發光；基于上述計算結果結合串聯電路的特點、歐姆定律和功率公式推算電源電壓和另一個小燈泡的實際功率.
感悟新知
知2－練
解析：燈L1 正常發光時的電流I1= = =1 A, 電
阻R1= = =12 Ω； 同理燈L2 正常發光時的電流I2=0.5 A，燈L2 的電阻R2=24 Ω．L2 的額定電流小于L1 的額定電流，兩燈泡串聯時，只能L2 正常發光，即串聯電路的電流I=0.5 A，電源電壓U=IR=I(R1+R2)=0.5 A×(12 Ω+24 Ω)=18 V；
感悟新知
知2－練
由公式P=I2R 可知電阻小的燈泡L1 發光暗，則其實際功率P1′=I2R1=(0.5 A)2×12 Ω=3 W.
感悟新知
知2－練
7.[ 常德期中] 在如圖8 所示的電路中，白熾燈泡L 上標有“6.3 V 0.3 A”字樣，電源兩端的電壓恒為7.5 V，滑動變阻器的最大電阻值為10 Ω. 設燈L 的電阻保持不變，求：
感悟新知
知2－練
(1)燈L 的電阻值；
感悟新知
知2－練
(2)燈L 正常工作時，滑動變阻器接入電路中的電阻值；
感悟新知
知2－練
(3)當滑動變阻器接入電路中的電阻為9 Ω 時，燈泡L 的實際電功率．
知識點
電功率的測量
知3－講
感悟新知
3
實驗設計：如圖9 所示的是測量小燈泡功率的電路. 運用電壓表和電流表分別測量小燈泡兩端的電壓U 和電流I，運用公式P=UI 計算燈泡的功率. 測量時，
通過滑動變阻器改變燈泡兩端的電壓，
測量燈泡兩端的電壓為額定電壓時的功
率，以及高于和低于額定電壓時的功率.
知3－講
感悟新知
實驗思考 運用電壓表、電流表測量小燈泡的電功率和測量小燈泡的電阻有哪些異同點？
實驗要點
相同點：電路連接相同、通常都能由待測元件規格選擇適當?shù)碾姳砹砍獭⒍疾荒苡嬎悴煌妷合鹿β屎碗娮璧钠骄档龋?br/>不同點：用于計算測量結果的公式不同.
感悟新知
知3－練
[ 杭州校級一模] 在“測量小燈泡的電功率”實驗中，實驗室提供的實驗器材如下：
例4
感悟新知
知3－練
A. 待測小燈泡一個(額定電壓為3.8V，電阻約為10Ω)；
B. 電源一個(電壓為6V)；
C. 電流表一個(量程0 ～ 0.6A和0 ～ 3A)；
D. 電壓表一個(量程0 ～ 3V和0 ～ 15V)；
E. 滑動變阻器(最大阻值為10Ω，額定電流為1A)；
F. 開關一個，導線若干
感悟新知
知3－練
解題秘方：選擇電表量程的思路：根據小燈泡標注的額定電壓(或額定電流)判斷電壓表(或電流表)的量程；根據小燈泡額定功率或電阻的大致范圍，運用有關公式推算額定電流(或額定電壓)判斷另一個電表的量程.
感悟新知
知3－練
(1)圖甲是已經完成部分連線的實物電路圖，請用筆畫線代替導線將實物電路連接完整(要求當滑動變阻器的滑片P 向C 端移動時，接入電路的電阻變小)；
解：如圖11 所示.
感悟新知
感悟新知
知3－練
解析：小燈泡的額定電壓為3.8 V，則電壓表應選擇
0~15 V 的量程，電阻約為10 Ω，則小燈泡的額定電流大約為I 額=0.38 A，即電流表應選擇0 ～ 0.6 A 的量程；由滑片P向C 端移動時，接入電路的電阻變小，可知滑動變阻器選擇C接線柱, 電路連接如圖.
感悟新知
知3－練
(2)電路連接完成之后，在開關S 閉合之前，從安全性原則出發，應將滑動變阻器的滑片P 置于______(填“C”或“D”)端；
D
感悟新知
知3－練
(3)正確連接電路后，閉合開關S，發現小燈泡不發光，電壓表有示數但電流表無明顯示數，且移動滑動變阻器滑片P 時，兩表示數均無顯著變化．造成這一現象的原因可能是______；
A. 小燈泡發生短路 B. 小燈泡發生斷路
C. 滑動變阻器發生短路 D.滑動變阻器發生斷路
B
感悟新知
知3－練
解析：該實驗的電路屬于串聯電路，電流表與小燈泡和滑動變阻器串聯，電壓表與小燈泡并聯．當小燈泡不發光，且電流表無明顯示數時，電路中發生了斷路，而電壓表有示數，且移動滑動變阻器滑片P 時，兩表示數均無顯著變化，則原因可能是與電壓表并聯的小燈泡發生了斷路，故B 正確.
感悟新知
知3－練
(4)排除故障繼續實驗，閉合開關S，移動滑動變阻器滑片P，當電壓表讀數U=3.8V時，小燈泡正常發光，電流表示數如圖乙所示，則可以求得小燈泡的額定功率P0=______W.
1.14
解析：圖乙中電流表的示數為0.3 A，則小燈泡的額定功率P0=U額I額′=3.8 V×0.3 A=1.14 W.
感悟新知
知3－練
8.[中考· 威海] 實驗室購買了一批規格為“2.5 V 0.8 W”的小燈泡，物理興趣小組的同學通過測量小燈泡的額定功率來鑒別燈泡是否符合規格．他們準備了如下器材：電源(電壓恒為6 V)、開關、滑動變阻器(“20 Ω 1 A”)、電流表各1 個，導線若干.
感悟新知
知3－練
(1)若要完成此實驗， 還需要的器材是 ________； 請在圖12甲所示的虛線框內畫出實驗電路圖.
電壓表
解：如圖所示．
感悟新知
知3－練
(2)按正確的電路圖連接好電路，閉合開關，發現小燈泡強烈發光后立即熄滅，造成這種現象的原因可能是_____________________________________________ .
連接電路前，滑動變阻器滑片沒有滑至阻值最大處
感悟新知
知3－練
(3)問題解決后繼續實驗，當小燈泡兩端電壓為2.5 V 時，電流表示數如圖乙所示，此時電路中的電流為_______A，小燈泡的電功率為__________ W，小燈泡是否符合規格？__________.
0.32
0.8
符合規格
感悟新知
知3－練
(4)興趣小組按上述操作測量了這批小燈泡在電壓為2.5 V 時的電功率，發現其中一些小燈泡不符合規格，如果問題出在鎢絲的制作環節，其原因可能是______________
__________________.
制作鎢絲時，
鎢絲橫截面積不合格
電功率
電功率
定義、定義式
物理意義
額定功率
公式
推導式
額定電壓
正常工作時的電流
