第四節 安裝直流電動機模型
第十六章 電磁轉換
逐點
導講練
課堂小結
作業提升

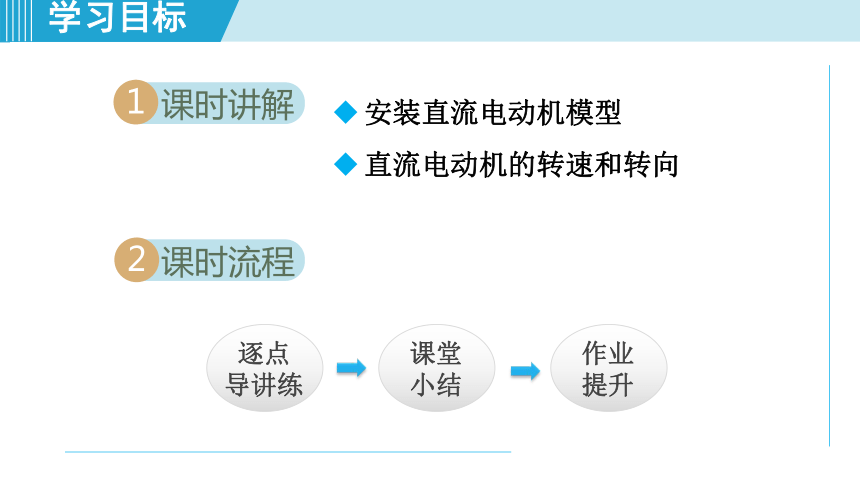

學習目標
課時講解
1
課時流程
2
安裝直流電動機模型
直流電動機的轉速和轉向
知識點
安裝直流電動機模型
知1－講
感悟新知
1

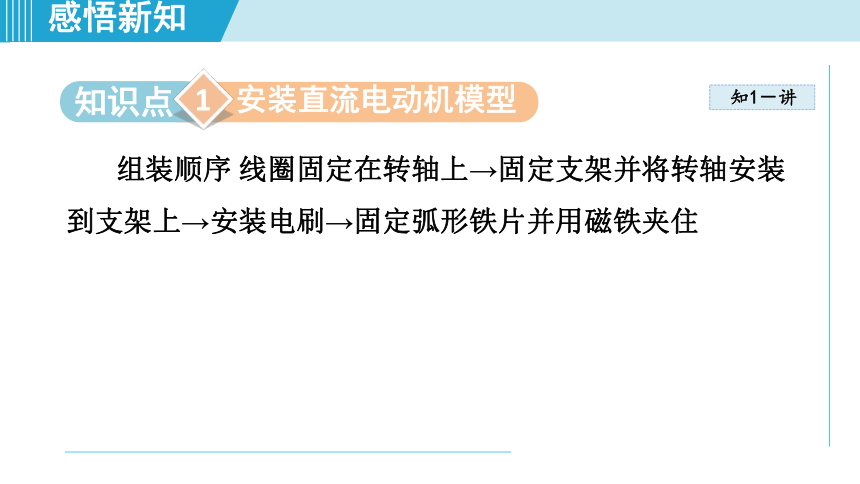

組裝順序 線圈固定在轉軸上→固定支架并將轉軸安裝到支架上→安裝電刷→固定弧形鐵片并用磁鐵夾住
知1－講
感悟新知
深度理解

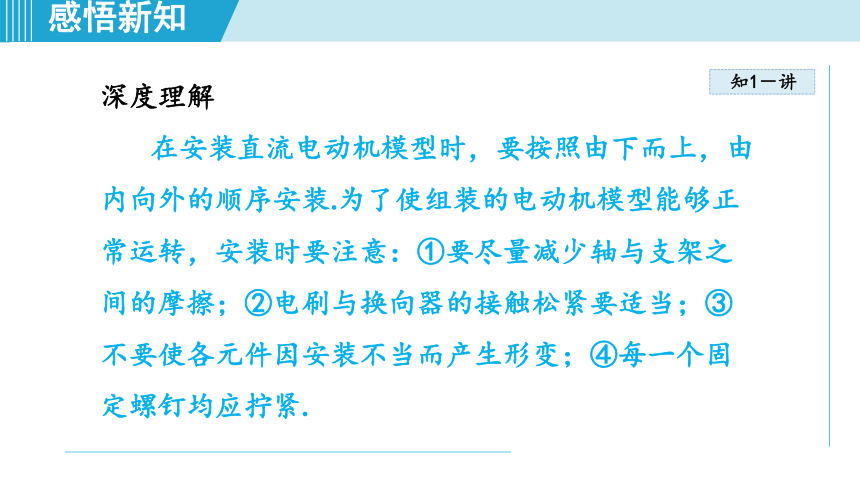

在安裝直流電動機模型時，要按照由下而上，由內向外的順序安裝.為了使組裝的電動機模型能夠正常運轉，安裝時要注意：①要盡量減少軸與支架之間的摩擦；②電刷與換向器的接觸松緊要適當；③不要使各元件因安裝不當而產生形變；④每一個固定螺釘均應擰緊.
感悟新知
知1－練

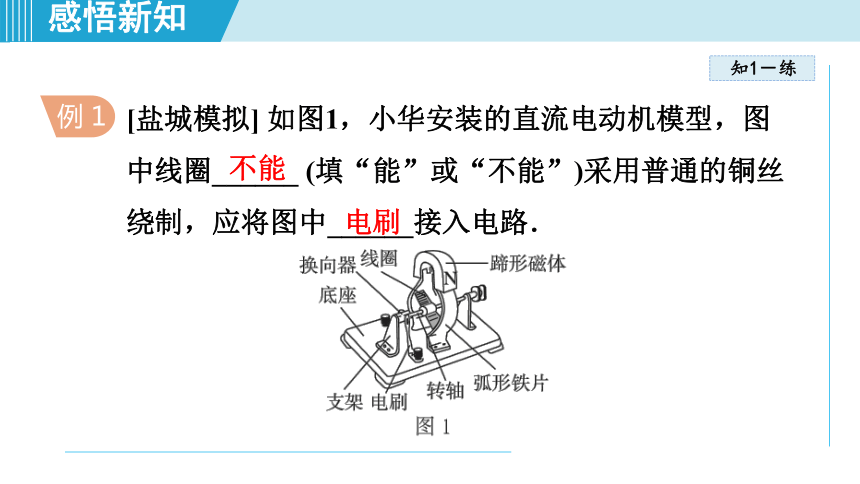

[鹽城模擬] 如圖1，小華安裝的直流電動機模型，圖中線圈______ (填“能”或“不能”)采用普通的銅絲繞制，應將圖中______接入電路．
例 1
不能
電刷
感悟新知
知1－練

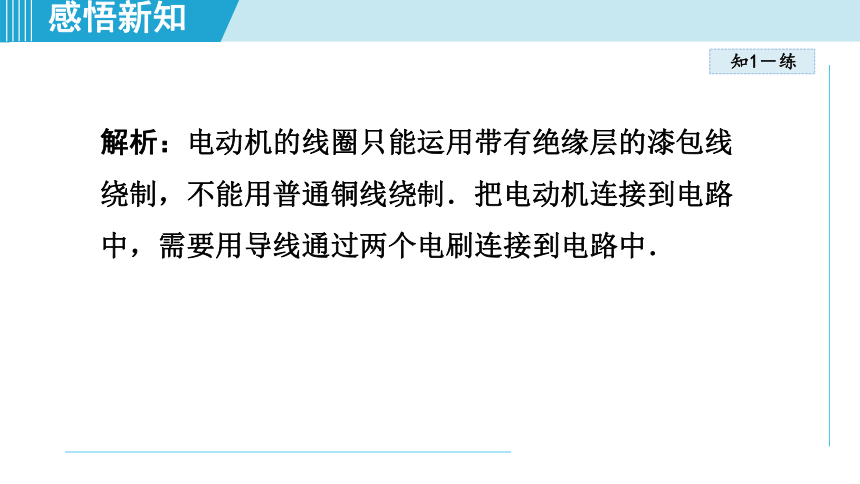

解析：電動機的線圈只能運用帶有絕緣層的漆包線繞制，不能用普通銅線繞制．把電動機連接到電路中，需要用導線通過兩個電刷連接到電路中．
感悟新知
知1－練

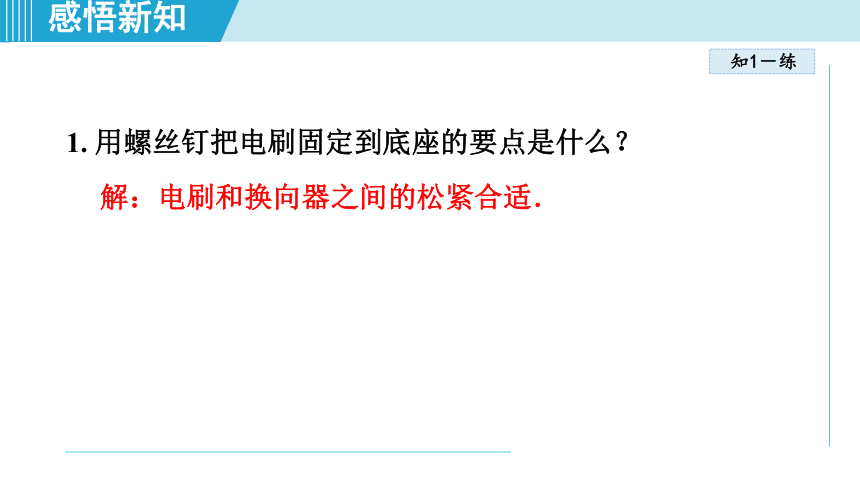

1. 用螺絲釘把電刷固定到底座的要點是什么？
解：電刷和換向器之間的松緊合適．
知識點
直流電動機的轉速和轉向
知2－講
感悟新知
2
實驗體驗：如圖2 所示，把電動機、
滑動變阻器、電源、開關串聯起來.
(1)閉合開關觀察到線圈轉動起來；
(2) 對調電源的兩極時，觀察到線圈的轉動方向改變；
(3)對調磁體的兩極時，線圈的轉動方向改變；
(4)移動滑動變阻器的滑片時，線圈轉動速度改變．
知2－講
感悟新知
分析思考 對調電源兩極或磁體兩極，以及移動滑動變阻器的滑片分別改變的是什么？
分析結果
對調電源兩極改變的是電動機中的電流方向.對調磁體兩極改變的是電動機的磁場方向．移動滑動變阻器的滑片改變的是電動機中的電流大小．
知2－講
感悟新知
觀察結論：(1)電動機的轉動方向與電流方向和磁場方向有關；
(2)電動機的轉速與電流的大小有關，電流越大，轉速越快.
知2－講
感悟新知
推理思考 電動機的電流方向和磁場方向同時改變，轉動方向是否改變？
推理結果
轉動方向不變．改變電流方向電動機轉向改變一次，改變磁場方向電動機轉向又改變一次，即恢復到原來的轉向．
感悟新知
知2－練
[淮南模擬] 在“安裝直流電動機模型”的實驗中，要減小電動機的轉速，下列措施正確的是( )
A. 增大電源電壓
B. 調換磁體的磁極
C. 改變線圈中的電流方向
D. 減小線圈中的電流
例2
感悟新知
知2－練
解題秘方：影響電動機轉動速度的因素有磁場的強弱和通過線圈的電流大小．
感悟新知
知2－練
解析：增大電源電壓會增大電路中的電流，電動機轉動的速度就會變快；調換磁體的兩極，只能改變電動機轉動的方向，不能改變轉速；改變線圈中的電流方向，只能改變電動機轉動的方向，不能改變轉速；減小線圈中的電流，電動機轉動的速度就會變慢．
答案：D
感悟新知
知2－練
2. 小明組裝了一輛太陽能模型小車，閉合開關后，發現小車是倒著行駛，經檢查后，發現是電源正負極的連接與說明書上的設計圖不符，調換電源正負極后，發現小車能正向行駛了，這說明電動機的轉動方向與電流的_________(填“大小”或“方向”)有關
方向
安裝直流電動機模型
電動機
轉速與電流大小和磁場強弱有關
轉向與電流方向和磁場方向有關
