第五節 電磁感應 發電機
第十六章 電磁轉換
逐點
導講練
課堂小結
作業提升

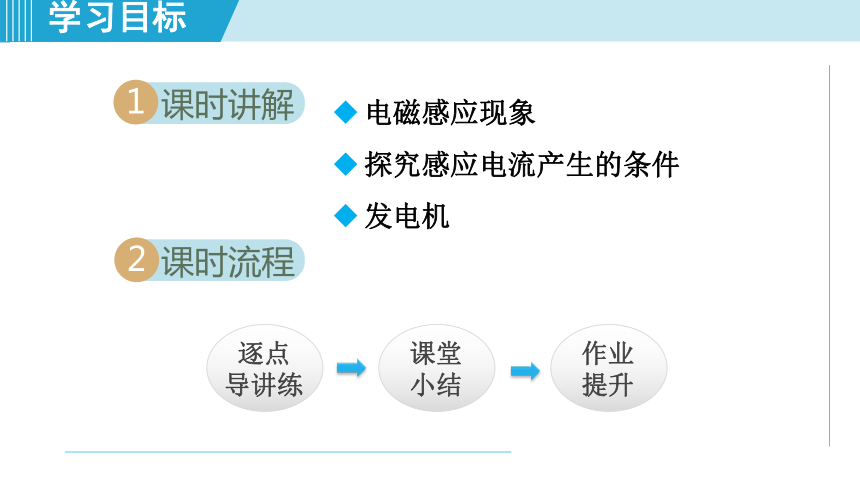

學習目標
課時講解
1
課時流程
2
電磁感應現象
探究感應電流產生的條件
發電機
知識點
電磁感應現象
知1－講
感悟新知
1
1. 體驗磁生電現象
如圖1 所示，在微型風扇的插頭處接一個發光二極管，旋轉葉片時，觀察到二極管發光；手指捏住插頭的兩個插腳，旋轉葉片時，手指感到麻．
知1－講
感悟新知

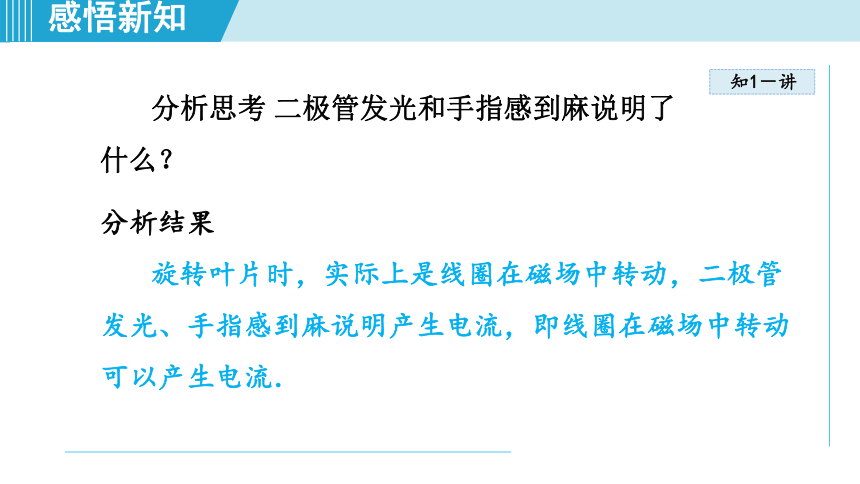

分析結果
旋轉葉片時，實際上是線圈在磁場中轉動，二極管發光、手指感到麻說明產生電流，即線圈在磁場中轉動可以產生電流．
分析思考 二極管發光和手指感到麻說明了什么？
知1－講
感悟新知
2. 電磁感應現象
(1)電磁感應現象：利用磁場產生電流的現象叫作電磁感應現象. 電磁感應產生的電流叫作感應電流.
(2)發現：英國物理學家法拉第經過近10 年的探索，于1831 年發現了電磁感應定律.
感悟新知
知1－練

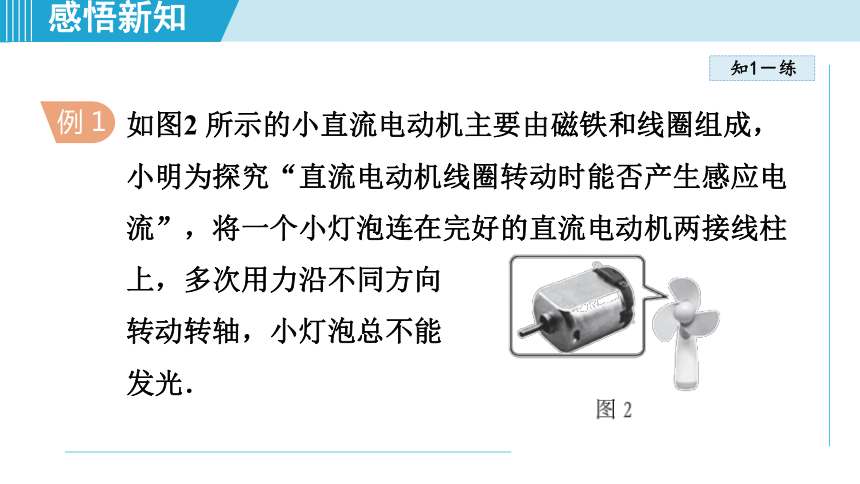

如圖2 所示的小直流電動機主要由磁鐵和線圈組成，小明為探究“直流電動機線圈轉動時能否產生感應電流”，將一個小燈泡連在完好的直流電動機兩接線柱上，多次用力沿不同方向
轉動轉軸，小燈泡總不能
發光．
例 1
感悟新知
知1－練

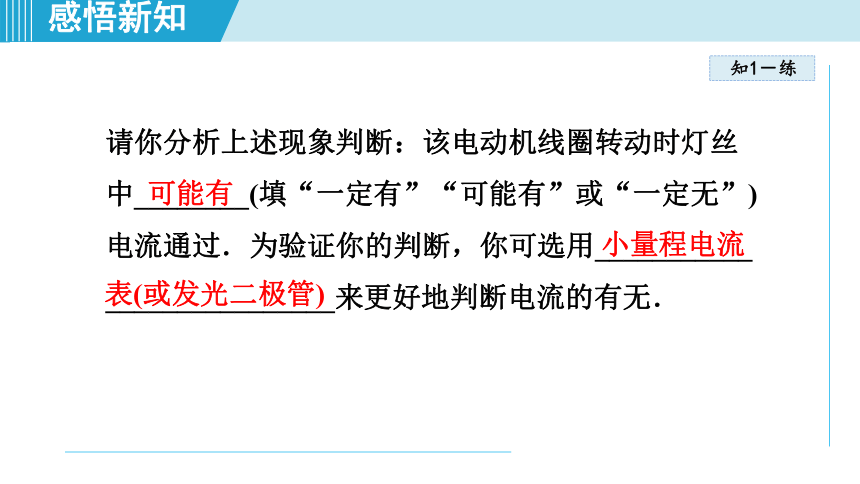

請你分析上述現象判斷：該電動機線圈轉動時燈絲中________(填“一定有”“可能有”或“一定無”)電流通過．為驗證你的判斷，你可選用___________
________________來更好地判斷電流的有無．
可能有
小量程電流
表(或發光二極管)
感悟新知
知1－練

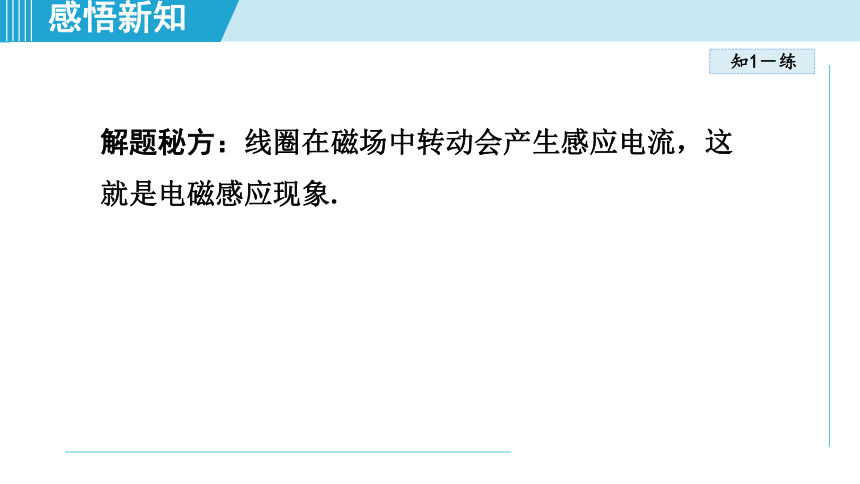

解題秘方：線圈在磁場中轉動會產生感應電流，這就是電磁感應現象.
感悟新知
知1－練

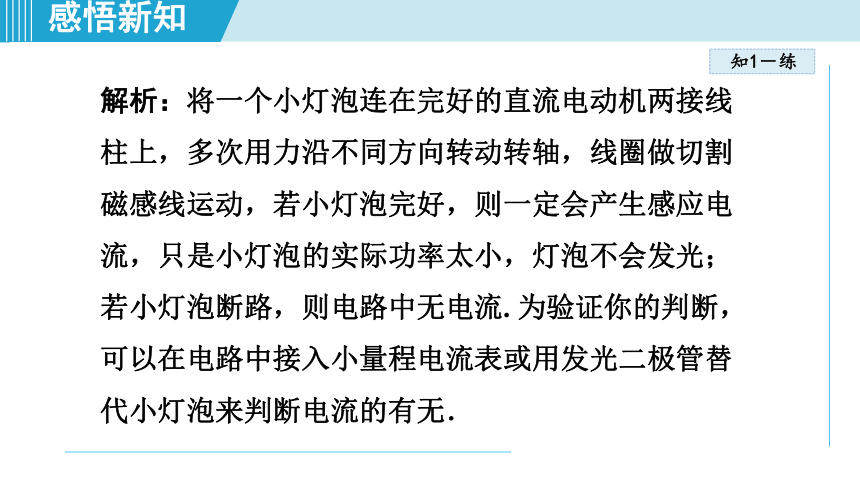

解析：將一個小燈泡連在完好的直流電動機兩接線柱上，多次用力沿不同方向轉動轉軸，線圈做切割磁感線運動，若小燈泡完好，則一定會產生感應電流，只是小燈泡的實際功率太小，燈泡不會發光；若小燈泡斷路，則電路中無電流. 為驗證你的判斷，可以在電路中接入小量程電流表或用發光二極管替代小燈泡來判斷電流的有無．
感悟新知
知1－練

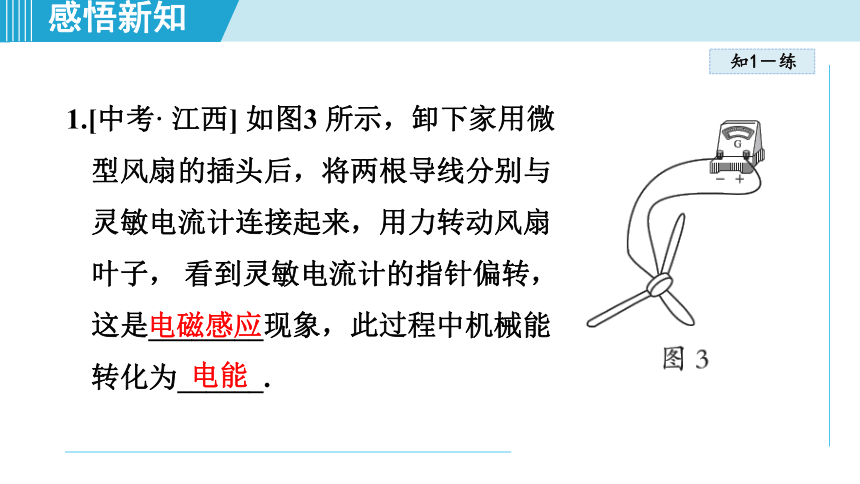

1.[中考· 江西] 如圖3 所示，卸下家用微型風扇的插頭后，將兩根導線分別與靈敏電流計連接起來，用力轉動風扇葉子， 看到靈敏電流計的指針偏轉， 這是________現象，此過程中機械能轉化為______.
電磁感應
電能
知識點
探究感應電流產生的條件
知2－講
感悟新知
2
1. 探究感應電流產生的條件

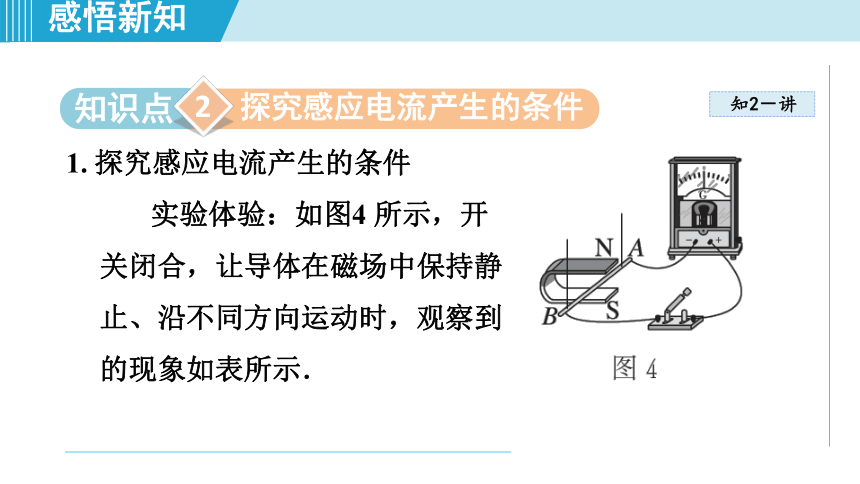

實驗體驗：如圖4 所示，開關閉合，讓導體在磁場中保持靜止、沿不同方向運動時，觀察到的現象如表所示．
知2－講
感悟新知

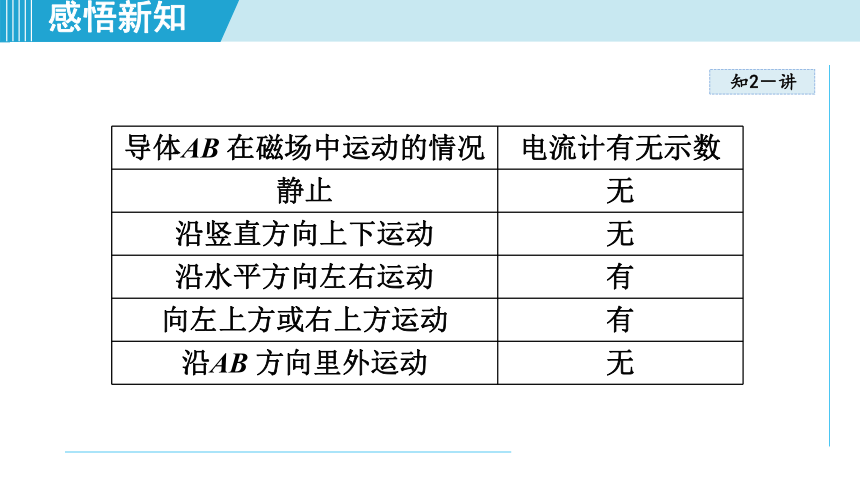

導體AB 在磁場中運動的情況 電流計有無示數
靜止 無
沿豎直方向上下運動 無
沿水平方向左右運動 有
向左上方或右上方運動 有
沿AB 方向里外運動 無
知2－講
感悟新知
分析思考 導體AB 產生感應電流的運動是怎樣的？
分析結果
導體AB產生感應電流的運動：導體AB做切割磁感線運動.
知2－講
感悟新知
實驗結論：產生感應電流的條件：閉合電路的一部分導體在磁場中做切割磁感線運動．
知2－講
感悟新知
2. 探究感應電流方向的影響因素
實驗體驗：如圖4 所示，相同的磁場中，導體做切割磁感線運動由向左改成向右時，靈敏電流計的指針偏轉方向發生改變；切割磁感線運動方向相同，對調磁極(改變磁場方向)時，靈敏電流計的指針偏轉方向發生改變．
知2－講
感悟新知
推理思考 如果導體切割磁感線運動方向和磁場方向同時改變時，靈敏電流計的指針偏轉方向是否改變？
知2－講
感悟新知
推理結果
只改變切割磁感線方向時，感應電流方向發生改變，再改變磁場方向時，感應電流方向再次改變，兩次改變導致電流方向和原來電流方向相同，即切割磁感線運動方向和磁場方向同時改變時，靈敏電流計的指針偏轉方向不會改變.
知2－講
感悟新知
實驗結論：感應電流的方向與磁場方向和導體切割磁感線運動的方向有關．
感悟新知
知2－練
[中考 ·武漢] 某同學用如圖甲所示的裝置探究什么情況下磁可以生電. 在蹄形磁體的磁場中放置一根導線，導線兩端跟電流表連接組成閉合回路．
例2
感悟新知
知2－練
解題秘方：產生感應電流的條件有兩個：一是電路是閉合的；二是導體在磁場中做切割磁感線運動；兩者缺一不可．
感悟新知
知2－練
(1)讓導線AB 在磁場中靜止， 觀察到電流表指針______；讓導線AB 在磁場中靜止，換用磁性更強的蹄形磁體，觀察到電流表指針______ ；保持蹄形磁體靜止，讓導線AB 從圖中所示位置水平向右運動，
觀察到電流表指針______ ．
(均填“偏轉”或“不偏轉”)
不偏轉
不偏轉
偏轉
感悟新知
知2－練
解析：讓導線AB 在磁場中靜止，導線在磁場中
沒有做切割磁感線運動，沒有感應電流產生，觀察到電流表指針不偏轉；讓導線AB 在磁場中靜止，換用磁性更強的蹄形磁體，同樣不會有感應電流產生，從而觀察不到指針偏轉；保持蹄形磁體靜止，讓導線AB 從圖中所示位置水平向右運動，導線在磁場中做切割磁感線運動，有感應電流產生，會觀察到電流表指針偏轉；
感悟新知
知2－練
(2)圖乙中的a 表示垂直于紙面的一根導線，它是閉合電路的一部分．它在磁場中按箭頭方向運動時，會產生感應電流的是______(填標號)．
C、D
感悟新知
知2－練
解析：由圖乙可知，C、D 兩圖中導線做切割磁感線
運動，會產生感應電流；A、B 兩圖中的導線運動時沒有切割磁感線，不會產生感應電流．
感悟新知
知2－練
2. 如圖甲所示，是“探究感應電流產生條件”的實驗裝置示意圖．
(1)磁體和導體棒AB 相對靜止，閉合開關，
能否觀察到靈敏電流計指針偏轉的現象？
答：___________．
否
感悟新知
知2－練
(2)探究感應電流方向與導體切割磁感線方向的關系時， 應該保持_________的方向不變．
(3)小明猜想磁場強弱會影響感應電
流大小，于是他設計了圖乙所示
的電磁鐵代替原有磁體再次實驗，
此時需要在圖乙的電路中再接入
的元件是__________.
磁場
滑動變阻器
知識點
發電機
知3－講
感悟新知
3
1. 原理：電磁感應現象.
2. 結構：手搖發電機模型如圖7 甲所示、工作原理圖如圖乙所
知3－講
感悟新知
3. 觀察手搖發電機電流的特點
實驗體驗：(1)如圖7 所示，搖動手柄時，觀察小燈泡亮度時刻在改變；(2)將小燈泡換成小量程電流表，緩慢地?fù)u動手柄，
觀察到電流表指
針左右擺動．
知3－講
感悟新知
分析思考 小燈泡亮暗的改變、電流表指針的左右擺動，分別說明手搖發電機產生的電流有什么特點？
分析結果
小燈泡亮暗時刻在變化，說明發電機產生的電流大小時刻在變化；電流表指針左右擺動，說明發電機產生的電流方向時刻在變化.
知3－講
感悟新知
實驗結論：線圈在磁場中轉動時，產生的感應電流的大小和方向隨時間周期性變化，這種電流叫作交變電流, 即交流電.
4. 能量轉化：發電機工作時把機械能轉化為電能；發電過程中，因線圈的電阻、轉動系統的摩擦，有部分機械能轉化為內能．
知3－講
感悟新知
知識拓展
我國供生產和生活用的交流電的周期是0.02秒，頻率是50赫茲，其意義是發電機線圈轉1周用0.02秒，即1秒內線圈轉50 周.
感悟新知
知3－練
[廣東模擬] 發電機的工作原理是___________，能說明直流電動機工作原理的是圖中的_______(填“甲”或“乙”).
例 3
電磁感應
乙
感悟新知
知3－練
解題秘方：判斷電動機和發電機模型的依據：電路中有無電源；有電源的是電動機，無電源的是發電機.
感悟新知
知3－練
解析：甲圖中沒有電源，即線圈做切割磁感線運動會產生電流，即甲是發電機的工作原理圖；乙圖中有電源，即通電后磁場中的線圈會受力運動，所以乙是直流電動機的工作原理圖．
感悟新知
知3－練
3. 如圖所示，將甲、乙兩個微型電動機的轉軸對接并固定在一起，閉合開關后兩電動機一起轉動，小燈泡發光. 此處產生電磁感應現象的是______(填“甲”或“乙”)電動機. 該過程中能量轉化
是將電能→______能→電
能，最終轉化為內能和光能．
甲
機械
電磁感應 發電機
發電機
原理
結構
交流電
電磁感應
定子、轉子
