第二節 電流的磁場
第十六章 電磁轉換
逐點
導講練
課堂小結
作業提升
學習目標
課時講解
1
課時流程
2

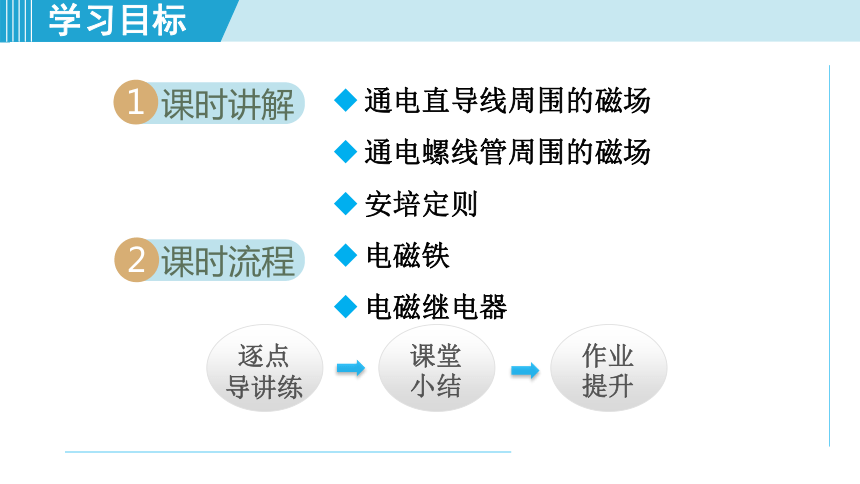

通電直導線周圍的磁場
通電螺線管周圍的磁場
安培定則
電磁鐵
電磁繼電器
知識點
通電直導線周圍的磁場
知1－講
感悟新知
1
1. 探究通電直導線周圍的磁場

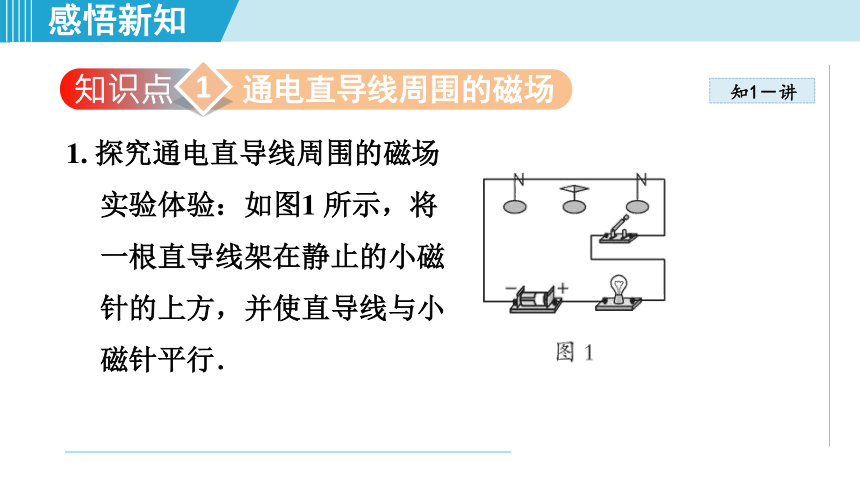

實驗體驗：如圖1 所示，將一根直導線架在靜止的小磁針的上方，并使直導線與小磁針平行．
知1－講
感悟新知

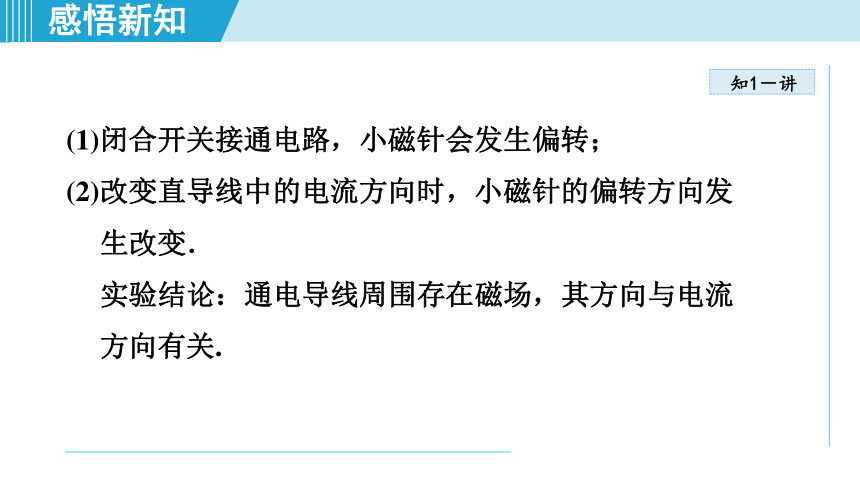

(1)閉合開關接通電路，小磁針會發生偏轉；
(2)改變直導線中的電流方向時，小磁針的偏轉方向發生改變．
實驗結論：通電導線周圍存在磁場，其方向與電流方向有關.
知1－講
感悟新知
深度理解
小磁針靜止時的N極表示該點的磁場方向；由通電時小磁針向垂直于導線方向偏轉，可以說明這時小磁針所在位置的磁場方向垂直于導線方向．

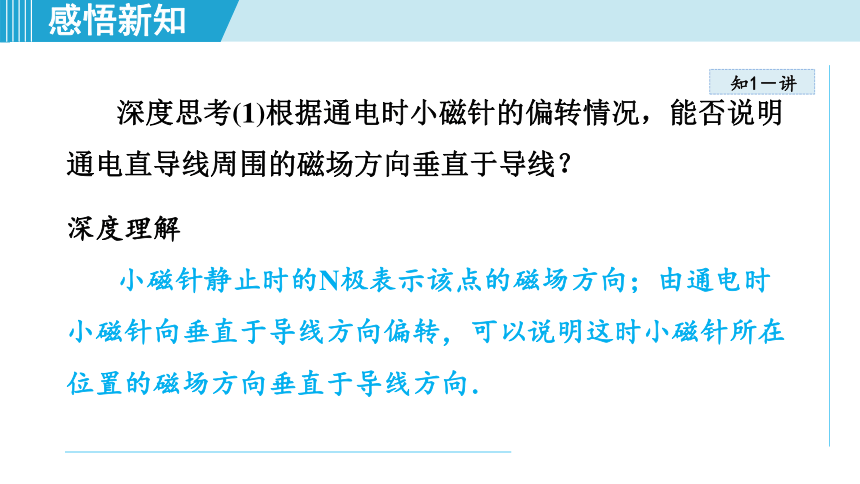

深度思考(1)根據通電時小磁針的偏轉情況，能否說明通電直導線周圍的磁場方向垂直于導線？
知1－講
感悟新知
假如導線沿東西方向，通電時直導線下方的磁場有兩種可能：一是磁場方向和地磁場方向恰好相同，小磁針不會發生偏轉；二是磁場方向和地磁場方向相反，小磁針會偏轉180°，即沿東西方向可能發現不了通電直導線周圍有磁場．

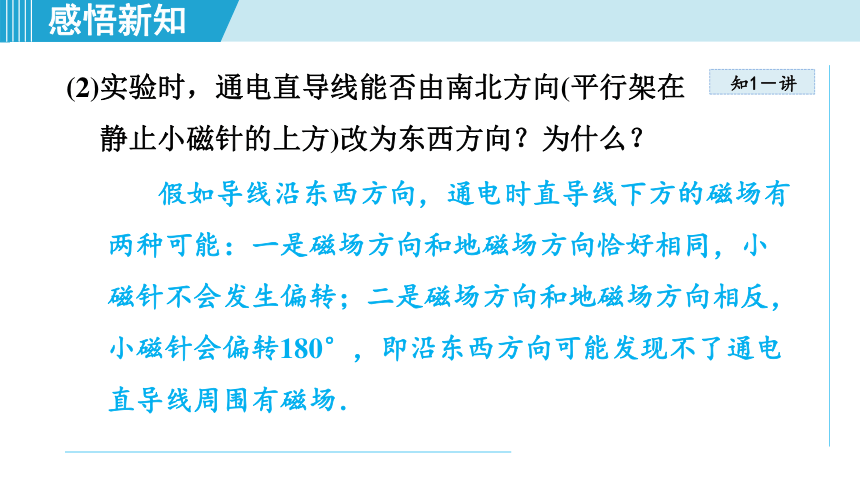

(2)實驗時，通電直導線能否由南北方向(平行架在靜止小磁針的上方)改為東西方向？為什么？
知1－講
感悟新知

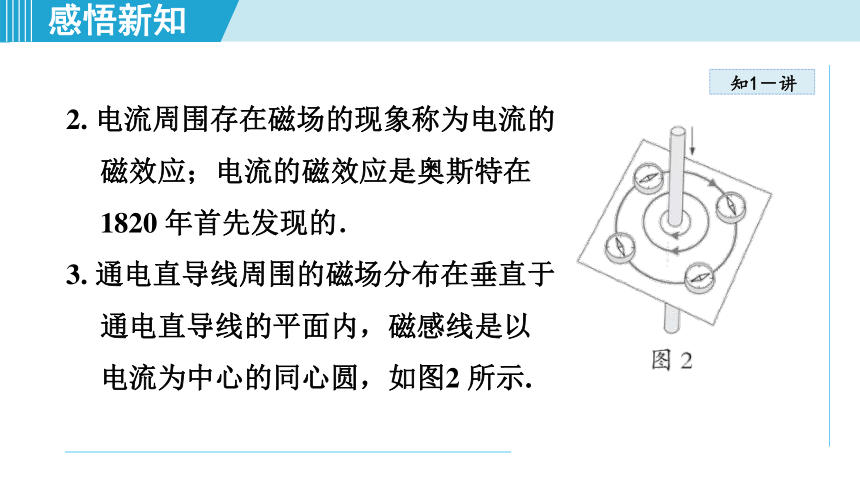

2. 電流周圍存在磁場的現象稱為電流的磁效應；電流的磁效應是奧斯特在1820 年首先發現的．
3. 通電直導線周圍的磁場分布在垂直于通電直導線的平面內，磁感線是以電流為中心的同心圓，如圖2 所示.
感悟新知
知1－練

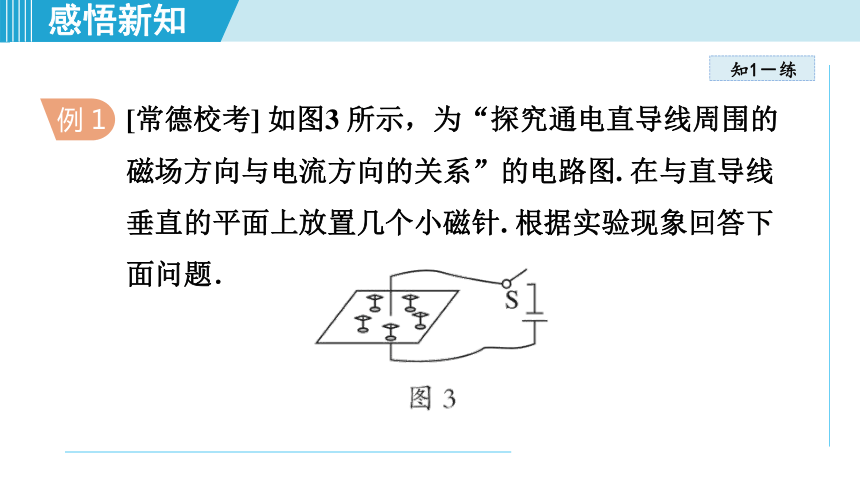

[常德校考] 如圖3 所示，為“探究通電直導線周圍的磁場方向與電流方向的關系”的電路圖. 在與直導線垂直的平面上放置幾個小磁針. 根據實驗現象回答下面問題．
例 1
感悟新知
知1－練

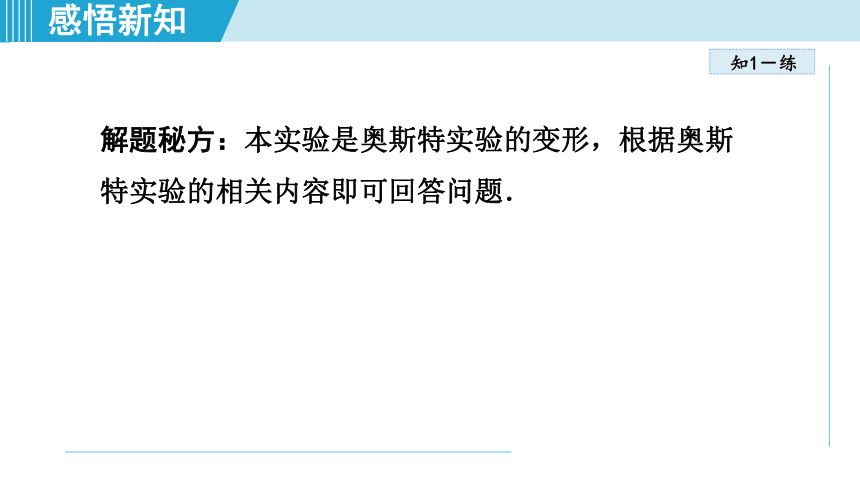

解題秘方：本實驗是奧斯特實驗的變形，根據奧斯特實驗的相關內容即可回答問題．
感悟新知
知1－練

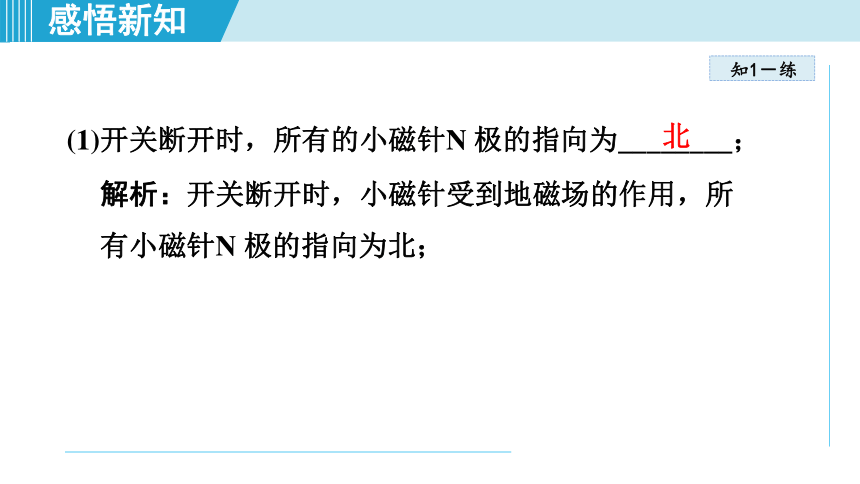

(1)開關斷開時，所有的小磁針N 極的指向為________；
解析：開關斷開時，小磁針受到地磁場的作用，所有小磁針N 極的指向為北；
北
感悟新知
知1－練

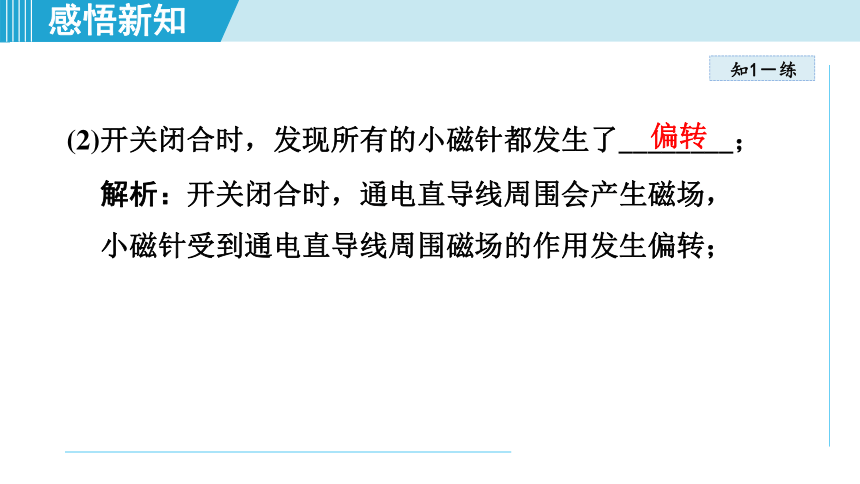

(2)開關閉合時，發現所有的小磁針都發生了________；
解析：開關閉合時，通電直導線周圍會產生磁場，小磁針受到通電直導線周圍磁場的作用發生偏轉；
偏轉
感悟新知
知1－練

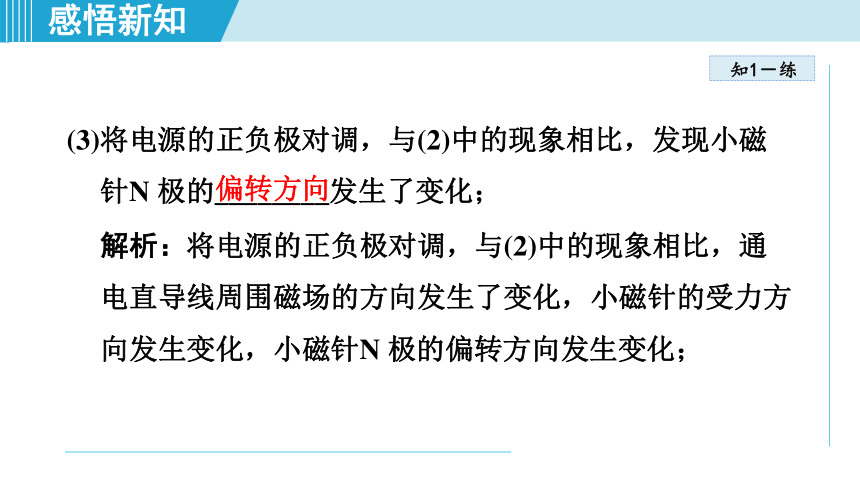

(3)將電源的正負極對調，與(2)中的現象相比，發現小磁針N 極的________發生了變化；
解析：將電源的正負極對調，與(2)中的現象相比，通電直導線周圍磁場的方向發生了變化，小磁針的受力方向發生變化，小磁針N 極的偏轉方向發生變化；
偏轉方向
感悟新知
知1－練
(4)從上述現象中，可以初步得出結論：
①直導線不通電流時， ________(填“會”或“不會” ) 產生磁場；
②通電直導線周圍的磁場方向與電流的方向________(填“有關”或“無關” ) ．
不會
有關
感悟新知
知1－練
解析：從上述實驗現象可知：①直導線不通電流時，不會產生磁場；②通電直導線周圍的磁場方向與電流的方向有關．
感悟新知
知1－練
1.[南京模擬] 某同學用如圖4 所示器材研究電磁現象．閉合開關前，小磁針的指向如圖甲所示；閉合開關，小磁針的偏轉情況如圖乙中箭頭所示．
感悟新知
知1－練
只改變電流方向， 再次進行實驗，小磁針的偏轉情況如圖丙中箭頭所示．分析三圖，可得出的結論有 _____________________；_________________________
_____________.
通電導體周圍存在磁場
通電導體周圍的磁場方向和
電流方向有關
知識點
通電螺線管周圍的磁場
知2－講
感悟新知
2
1. 螺線管的構成 把導線繞在圓筒上就做成了螺線管，也叫線圈.
2. 探究通電螺線管的外部磁場
知2－講
感悟新知
實驗體驗：(1)在通電螺線管內外撒些小鐵屑，輕輕敲動后鐵屑排列如圖5 所示．
(2)在通電螺線管內外放置一些小磁針，小磁針靜止時排列如圖5 所示.
(3)改變通電螺線管的
電流方向時，圖中小
磁針N 極和S極恰好對調.
知2－講
感悟新知
論證思考(1)根據什么事實，可以判斷通電螺線管外部的磁場和條形磁體的磁場相似
圖5中通電螺線管外部的鐵屑排列情況、圖中通電螺線管周圍小磁針排列情況都和條形磁體周圍的鐵屑、小磁針排列相似．
知2－講
感悟新知
(2)根據什么實驗事實，可以判斷通電螺線管外部的磁場方向隨電流方向的改變而改變
圖中對調通電螺線管中的電流方向時，小磁針的南北極的指向?qū)φ{(diào)．
知2－講
感悟新知
(3)根據什么實驗事實，可以判斷通電螺線管內部存在磁場
圖中通電螺線管內部的鐵屑、圖中通電螺線管內部的小磁針，都是有規律排列的.
知2－講
感悟新知
3. 通電螺線管磁場的特征
(1)通電螺線管外部的磁場和條形磁體周圍的磁場相似；
(2)通電螺線管內部存在磁場；
(3)磁感線如圖6 所示是一條條閉合的曲線．
感悟新知
知2－練
[合肥瑤海區二模] 小明利用小磁針和鐵屑探究通電螺線管周圍的磁場，通電后輕敲玻璃板，小磁針和鐵
屑靜止時分布情況如圖7 所示，
例2
感悟新知
知2－練
則下列磁感線描述正確的是( )
感悟新知
知2－練
解題秘方：根據磁極間的相互作用規律判定通電螺線管的極性；磁體周圍的磁感線是從N 極出來，回到S 極的，而其內部的磁感線方向是從S 極到N 極，且磁感線是閉合的曲線.
感悟新知
知2－練
解析：由圖可知，小磁針的N 極指向左側，根據異名磁極相互吸引可知，通電螺線管的左端為S 極，右端為N極；根據磁體周圍的磁感線是從N 極出來，回到S 極的，且其內部的磁感線方向正好相反可知，只有選項C 是正確的．
答案：C
感悟新知
知2－練
2.[中考·成都] 如圖8是小聰和小明同學探究“通電螺線管的磁場方向”實驗示意圖. 實驗時，在小圓位置放置小磁針，閉合開關，畫出不同位置小磁針靜止時N 極的指向；對調電源正負極，重復上述操作.
感悟新知
知2－練
下列說法不正確的是( )
A. 小磁針的作用是指示通電螺線管周圍的磁場方向
B. 閉合開關，放置在a、b 處的小磁針靜止時N 極指向相同
C. 對調電源正負極，閉合開關，通電螺線管的磁場方向改變
D. 通過實驗可總結出通電螺線管的磁極和電流方向的關系
B
知識點
安培定則
知3－講
感悟新知
3
1. 內容 用右手握住螺線管，讓彎曲四指的方向與螺線管的電流方向一致，則大拇指所指的那端就是通電螺線管的N 極.
知3－講
感悟新知
2. 兩種握法 如圖9 所示右手握螺線管的兩種方法．螺線管面對自己這邊電流向下的握法如圖甲，電流向上的握法如圖乙．
知3－講
感悟新知
技巧點撥
已知電流方向時，先讓四指方向和電流方向一致握住螺線管，大拇指所指的那端就是N 極．
已知螺線管的磁極時，先讓大拇指指向N極握住螺線管，彎曲四指所指的方向就是螺線管中電流環繞的方向．
感悟新知
知3－練
[濟南長清區期末] 如圖10 所示的通電螺線管，四個小磁針靜止后，N 極指向正確的是( )
A. ①②③
B. ②③④
C. ①③④
D. ①②④
例 3
感悟新知
知3－練
解題秘方：判斷磁極的思路：首先根據電源的正負極標注通電螺線管線圈的電流方向，然后用右手握住螺線管且滿足電流方向和四指指向一致，這時大拇指所指的那端就是通電螺線管的N 極．
感悟新知
知3－練
解析：由圖可知，電流從螺線管的右端流入，根據安培定則可知，通電螺線管的右端為N 極、左端為S 極；根據異名磁極相互吸引可知，小磁針①的右端為N 極、小磁針②的左端為N 極、小磁針③的左端為S 極、小磁針④的左端為N 極，故①②④正確．
答案：D
感悟新知
知3－練
3.[青島嶗山區開學] 閉合開關，小磁針靜止時的指向如圖11 所示，請你在圖中標注出通電螺線管的N、S 極，小磁針的N、S 極．
解：如圖所示．
感悟新知
知3－練
[濟南長清區期末] 如圖12 所示，根據通電螺線管下方小磁針靜止時的指向，可判斷通電螺線管的b 端
為______(填“N”或“S”)極，電源
的d端為 ______ (填“正”或
“負”)極.
例4
N
正
感悟新知
知3－練
解題秘方：判斷電流的思路：運用右手握住螺線管且滿足大拇指所指那端就是通電螺線管的N 極，這時彎曲四指的指向就是線圈中電流的環繞方向．
感悟新知
知3－練
解析：由圖可知，小磁針靜止時N 極指向左端，根據磁極間的相互作用規律可知，螺線管的a 端為S 極，b 端為N 極．用右手握住螺線管，讓大拇指指向N 極一端(螺線管的b 端)，則四指彎曲的方向就是電流方向，電流方向為“前下后上”，則可知電源的d 端為正極．
感悟新知
知3－練
4.[濟南槐蔭區期末] 根據圖13 中磁感線方向可以判斷通電螺線管的右端為______( 填“N” 或“S”) 極，電源的b 端為_____(填“正”或“負”)極．
S
正
感悟新知
知3－練
[泉州校考二模] 閉合開關，螺線管右側的小磁針立即轉動，最后靜止時N 極指向螺線管，如圖14 所示，請畫出螺線管上的導線環繞方式，并標出螺線管的N 極和S 極．
例 5
感悟新知
知3－練
解題秘方：根據磁極運用安培定則判斷電流環繞方向，結合電源正負極畫出導線的環繞情況．
解析：由題知，閉合開關后，小磁針靜止時其N 極指向螺線管；根據同名磁極相互排斥、異名磁極相互吸引，可以判斷通電螺線管的左端是N 極．根據安培定則，結合電流從右端流入螺線管，左端流出螺線管可得出導線環繞情況如圖所示．
感悟新知
知3－練
解：如圖15 所示.
感悟新知
知3－練
5.[西安校級二模] 如圖16 所示，是一個可自由轉動
的小磁針放在通電螺線管的一端最終靜止時的狀態，“N”是小磁針的極性．請在圖中畫出繞線(三匝即可)，使它和電源形成閉合電路，并標出電源“+、－”極．
解：如圖所示．
知識點
電磁鐵
知4－講
感悟新知
4
1. 定義 在一根軟鐵芯上，用漆包線密繞成線圈，通電后就是最簡單的電磁鐵.
2. 構造 電磁鐵由線圈和鐵芯兩部分組成.
知4－講
感悟新知
深度思考 通電螺線管中插入鐵芯后，磁性為什么變強？
深度理解
當在通電螺線管內部插入鐵芯后，鐵芯被磁化成磁體，且磁場方向與通電螺線管周圍存在的磁場方向相同，所以增大了磁性.
知4－講
感悟新知
3. 電磁鐵的線圈匝數越多，電流越大，磁性就越強．
(1)磁性的有無可由通電、斷電來控制；
(2)磁性的強弱可由電流的大小或線圈匝數的多少來控制；
(3)磁極的極性可由電流的方向來控制．
感悟新知
知4－練
[長沙校考] 某實驗小組用自制電磁鐵探究影響電磁
鐵磁性強弱的因素．他們用相同的漆包線和鐵釘繞制成兩個電磁鐵A 和B，B 鐵釘上繞有更多匝數的線圈，實驗裝置如圖
17所示．
例6
感悟新知
知4－練
解題秘方：電磁鐵磁性強弱不能直接看出，而是通過轉換法，根據吸引大頭針的多少來反映電磁鐵磁性強弱．電磁鐵的線圈匝數越多，電流越大，磁性就越強．



感悟新知
知4－練
(1)如圖甲，閉合開關，電磁鐵A 的釘尖是 ______(填“N”或“S”)極；將滑動變阻器的滑片P 向右移動，能吸引 ______ (填“更多”“不變”或“更少”)的大頭針．
S
更少
感悟新知
知4－練
解析：由安培定則可知，電磁鐵A 的上端是N 極，下端釘尖是S 極；將滑動變阻器的滑片P 向右移動，接入電路的電阻變大，電流變小，電磁鐵的磁性變?nèi)酰芪拇箢^針變少．
感悟新知
知4－練
(2)如圖乙，把電磁鐵A 和B 串聯，閉合開關，多次移動滑動變阻器的滑片P，發現電磁鐵B 總能吸引更多的大頭針，通過比較，得出的結論是______________________
______________________ ．
電流一定時，線圈的匝數
越多，電磁鐵的磁性越強
感悟新知
知4－練
解析：圖中電流大小相同，線圈的匝數越多，電磁鐵吸引的大頭針越多，電磁鐵的磁性越強．所以可以得出的結論是電流一定時，線圈的匝數越多，電磁鐵的磁性越強．
感悟新知
知4－練
(3)電磁鐵在生活中應用廣泛，請舉一例：__________ .
解析：電磁鐵的應用十分廣泛，有電鈴、電磁繼電器等.
電鈴
感悟新知
知4－練
6.[瀏陽期末] 在探究“影響電磁鐵磁性強弱的因素”實驗中，小明制成簡易電磁鐵甲、乙，連接成如圖18 所示的電路.
感悟新知
知4－練
實驗中通過觀察電磁鐵吸引大頭針數目的多少來判斷電磁鐵磁性的強弱，當滑動變阻器滑片向左移動時，電磁鐵甲、乙吸引大頭針的個數______；圖中的______磁性強，說明電流一定時， 線圈_________ ，電磁鐵磁性越強．根據安培定則，電磁鐵乙通電后上端為______極．
增加
甲
匝數越多
S
知識點
電磁繼電器
知5－講
感悟新知
5
電磁繼電器的工作原理
閉合開關S 時，電磁鐵A 中有電流通過而具有磁性，從而吸住銜鐵B，導致觸點D 和E 接觸，閉合電動機所在的電路，電動機工作．
知5－講
感悟新知
斷開開關S 時，電磁鐵A 中無電流通過而沒有磁性，彈簧C 把銜鐵B 拉離電磁鐵，導致觸點D 和E 分離，斷開電動機所在的電路，電動機不工作．
知5－講
感悟新知
深度理解
銜鐵要用軟鐵制成，而不能用鋼，這是因為鋼被電磁鐵磁化后，磁性能長久保持.
感悟新知
知5－練
[中考·十堰] 某小區因暴雨引起車庫積水，部分車輛
被淹，小明看到新聞后，設計了如圖20 所示的車庫積水自動報警器，如圖是該報警器原理圖，
例 7
感悟新知
知5－練
金屬塊A 和B 分別固定在車庫地面附近適當高度處，若車庫積水水面到達_____(填“A”或“B”)處時，_____ (填“綠”或“紅”)燈發光報警，此時電磁鐵的上端是_____ (填“N”或“S”)極.
B
紅
N
感悟新知
知5－練
解題秘方：圖中所示的自動報警器工作原理：當水位到達B 時，由于一般水具有導電性，那么電磁鐵所在電路被接通，吸引銜鐵向下，從而接通紅燈所在電路，此時紅燈亮，而綠燈不亮．
感悟新知
知5－練
解析：當水位沒有到達B 時，電磁鐵沒有磁性，只有綠燈亮；當水位到達B 時電路接通，電磁鐵有磁性，銜鐵就會在磁力吸引的作用下將紅燈所在電路接通，紅燈亮．因此，紅燈亮就表示水位過高報警．工作時，電流從電磁鐵的下面導線流入，從上面導線流出，利用安培定則可以判斷電磁鐵的下端為S 極，上端為N 極．
感悟新知
知5－練
7.[中考·成都] 為實現節能和智能控制，空調內部用到了傳感器和電磁繼電器，如圖21 是啟動或停止空調壓縮機的電路示意圖．
感悟新知
知5－練
電磁繼電器是利用電磁鐵控制工作電路通斷的______( 填“ 用電器”“電源”或“開關”). 夏天，空調制冷，房間溫度降低，熱敏元件的電阻增大，控制電路的電流減小，電磁鐵的磁性______，低于設定溫度時，工作電路就斷開，停止制冷．
開關
減弱
電流的磁場
電生磁
奧斯特實驗
組成
通電螺線管
通電直導線
鐵芯
電磁鐵
安培定則
電磁繼電器
應用
