第四章　光現象
第 2 節　光的反射
新課導入
光遇到水面、桌面以及其他許多物體的表面都會發生反射。我們能夠看見不發光的物體，是因?yàn)槲矬w反射的光線進入我們的眼睛。

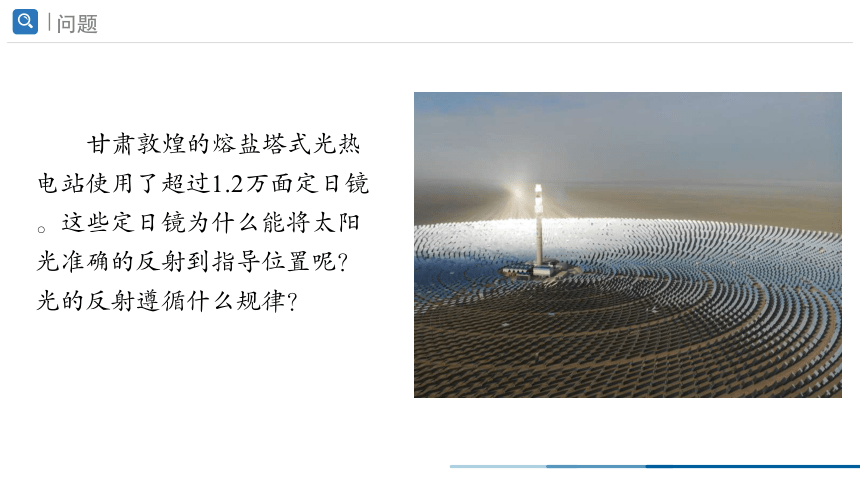

甘肅敦煌的熔鹽塔式光熱電站使用了超過1.2萬面定日鏡。這些定日鏡為什么能將太陽光準確的反射到指導位置呢？光的反射遵循什么規律？
問題
問題：
?。?）觀察生活中現象，反射光線與入射光線所在平面與平面鏡是什么關系？
實驗探究
探究光的反射定律

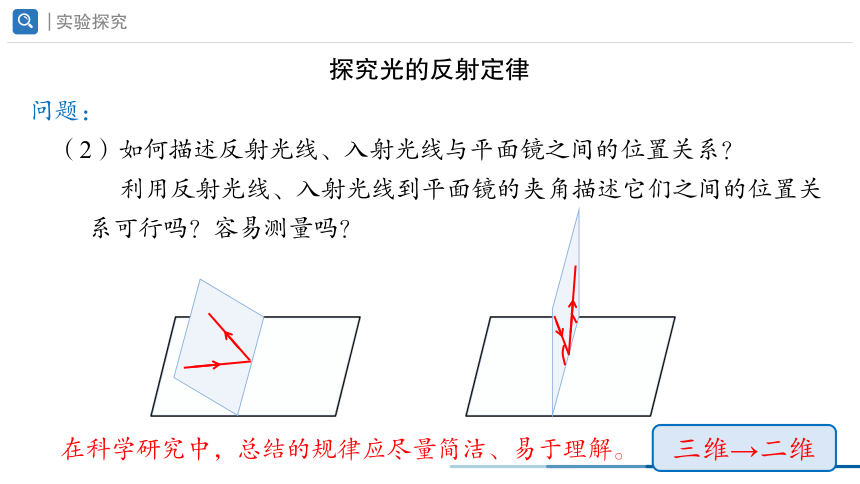

實驗探究
探究光的反射定律
問題：
　（2）如何描述反射光線、入射光線與平面鏡之間的位置關系？
利用反射光線、入射光線到平面鏡的夾角描述它們之間的位置關系可行嗎？容易測量嗎？
在科學研究中，總結的規律應盡量簡潔、易于理解。
三維→二維

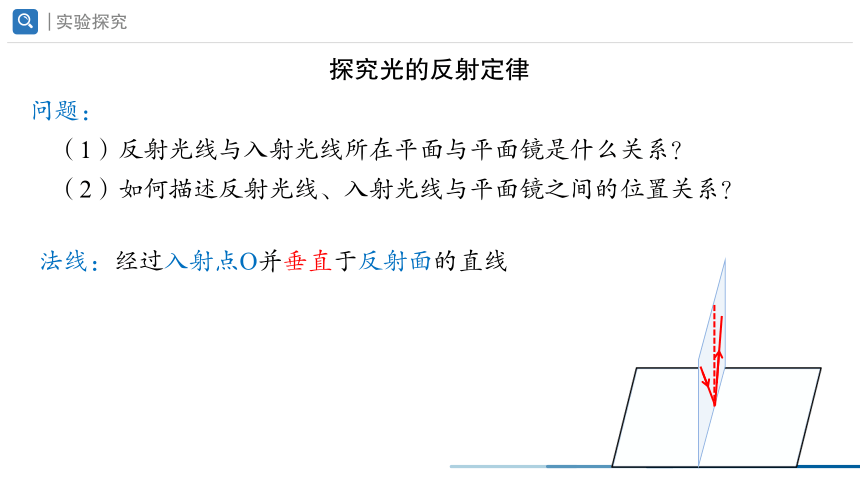

實驗探究
探究光的反射定律
問題：
?。?）反射光線與入射光線所在平面與平面鏡是什么關系？
（2）如何描述反射光線、入射光線與平面鏡之間的位置關系？
法線：經過入射點O并垂直于反射面的直線

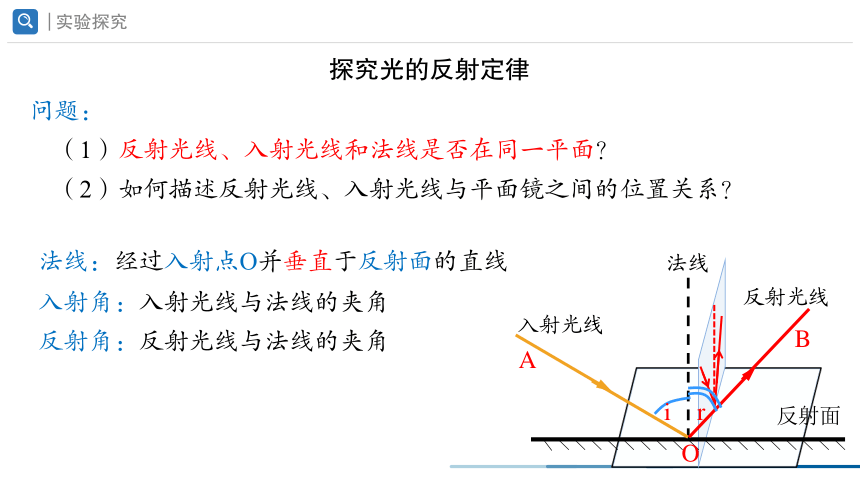

實驗探究
探究光的反射定律
問題：
　（1）反射光線、入射光線和法線是否在同一平面？
（2）如何描述反射光線、入射光線與平面鏡之間的位置關系？
入射角：入射光線與法線的夾角
反射角：反射光線與法線的夾角
O
i
r
入射光線
法線
A
反射光線
B
反射面
法線：經過入射點O并垂直于反射面的直線

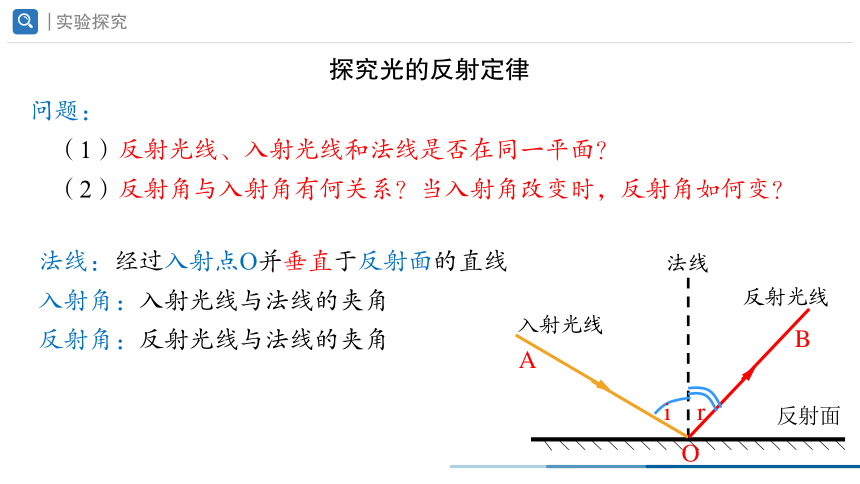

實驗探究
探究光的反射定律
法線：經過入射點O并垂直于反射面的直線
入射角：入射光線與法線的夾角
反射角：反射光線與法線的夾角
O
i
r
入射光線
法線
A
反射光線
B
反射面
問題：
?。?）反射光線、入射光線和法線是否在同一平面？
（2）反射角與入射角有何關系？當入射角改變時，反射角如何變？

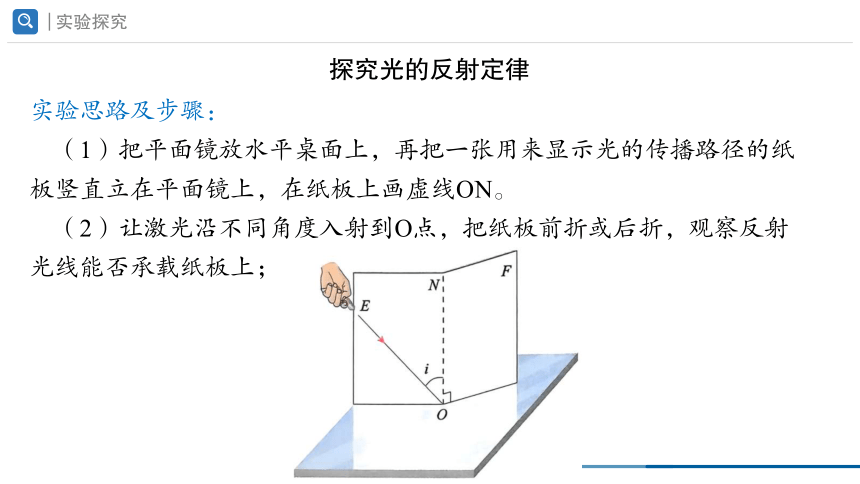

實驗探究
探究光的反射定律
實驗思路及步驟：
?。?）把平面鏡放水平桌面上，再把一張用來顯示光的傳播路徑的紙板豎直立在平面鏡上，在紙板上畫虛線ON。
（2）讓激光沿不同角度入射到O點，把紙板前折或后折，觀察反射光線能否承載紙板上；
實驗探究
探究光的反射定律
實驗思路及步驟：
（3）讓激光沿不同角度入射到O點，描點確定反射光線、入射光線的位置，多次實驗并觀察現象；
（4）取下紙板，連線畫出反射光線和入射光線，用量角器測量反射角與入射角的大小，分析數據，尋找普遍規律。
實驗次數 1 2 3 4 ……
∠i
∠r
實驗探究
探究光的反射定律
實驗探究
探究光的反射定律
實驗結論：
（1）三線共面嗎？________________________________________
（2）反射角_______入射角，反射角隨著入射角的增大而_______。
o
i
實驗探究
探究光的反射定律
交流討論：
（1）上面兩條規律能完整的總結光的反射現象嗎？你能否舉出既符合這兩條規律，但又不符合光的反射現象的特例？
實驗探究
探究光的反射定律
交流討論：
（2）光垂直入射平面鏡時會怎樣？反射角和入射角是多大？
o
實驗探究
一、光的反射定律
（1）反射光線、入射光線和法線在同一平面（三線共面）；
（2）反射光線和入射光線分別位于法線兩側（兩線分居兩側）；
（3）反射角等于入射角。
（4）垂直入射時，反射角等于入射角等于零。
o
i
r
注意：
1、對于每一條入射光線，只有一條反射光線。
2、因果關系：反射光線是隨著入射光線的改變而改變，因此通常先說反射，后說入射。
實驗探究
探究光的反射定律
交流討論：
（2）若讓入射光線逆著反射光線的方向入射，此時反射光線會怎樣？
o
入射光線
反射光線
在光的反射現象中，光路是可逆的
我看到鏡子中你的眼睛時，你也看到了我的眼睛。
新知探究
60
o
A
N
o
例、完成下列光路圖,并標出入射角。
B
30
0
1、要求：鉛筆、直尺、圓規作圖
二、用光線作圖來描述光的反射
3、易錯：①箭頭方向
②實線、虛線（存不存在）
③標入射角、反射角
2、要素：①鏡面 長實線＋短斜線
②法線 虛線+垂足
③光線 實線+箭頭
課堂練習
B
A
o
N
A（Ｎ）
o
2、要素：①鏡面 長實線＋短斜線
②法線 虛線+垂足
③光線 實線+箭頭
二、用光線作圖來描述光的反射
3、易錯：①箭頭方向
②實線、虛線（存不存在）
③標入射角、反射角
新知探究
耀眼！
三、鏡面反射和漫反射
1、鏡面反射特點：
①表面光滑
②迎著反射光方向看到耀眼的光
③其他方向看不到反射的光
新知探究
舒服！
四、鏡面反射和漫反射
2、漫反射特點：
①表面粗糙
②遵循光的反射定律
③任何方向都能看到舒適的光
新知探究
四、鏡面反射和漫反射
想想做做：
晚上，在白紙上放一個平面鏡，讓手電筒的光正對平面鏡照射，人從側面看，哪塊區域最亮？
五、鏡面反射和漫反射在生活中應用
自行車尾燈的角反射器
學以致用
潛望鏡
2
3
1
4
學以致用
學以致用
光污染
五、鏡面反射和漫反射在生活中應用
課堂練習
1、當入射光線與反射光線垂直時，反射角為 ，入射光與鏡面的夾角是 ，當入射角減小10°時，入射光與反射光線夾角是_______。
2、當入射光線與鏡面的夾角為20°時,反射角為_(kāi)____。保持入射光線不變，若鏡面旋轉了5°，則反射光線旋轉了 。
3、下列屬于光的反射的是（ ）
A、手影游戲 B、立竿見影
C、樹木在水中的倒影
D、在陽光照射下，大樹底下出現的陰影
45°
45°
20°
10°
70°
C
課堂小結
一、光的反射定律
二、光路可逆
三、光路作圖
四、鏡面反射與漫反射
