物理
年級：八年級上冊
版本：粵教滬科版
第三章　光和眼睛
3.2　光的反射定律
讓學習變的簡單
學習目標
自主學習
課堂導學
學習目標

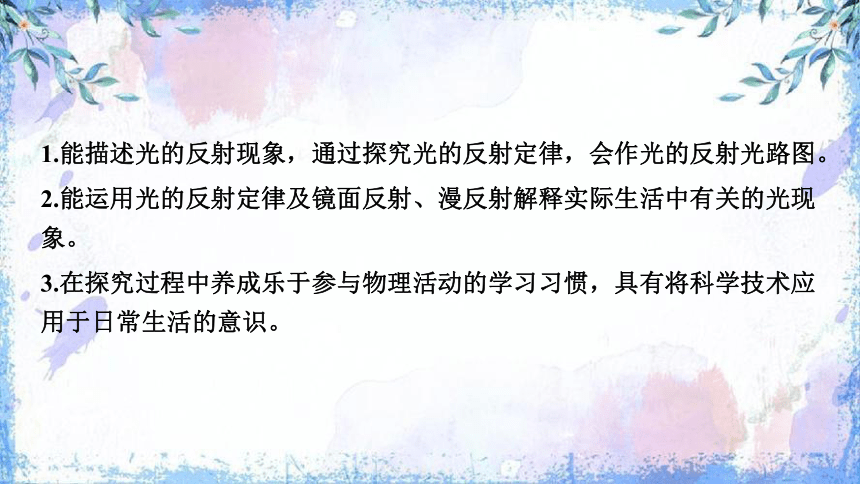

1.能描述光的反射現象，通過探究光的反射定律，會作光的反射光路圖。
2.能運用光的反射定律及鏡面反射、漫反射解釋實際生活中有關的光現象。
3.在探究過程中養成樂于參與物理活動的學習習慣，具有將科學技術應用于日常生活的意識。

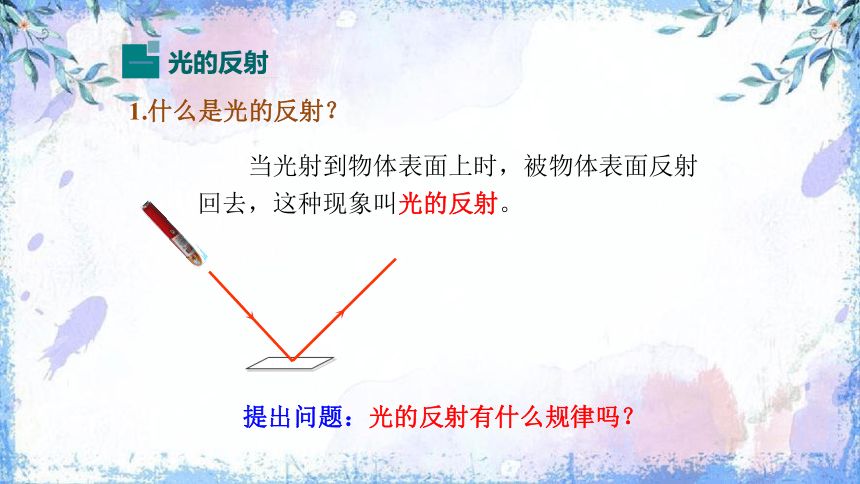

1.什么是光的反射？
當光射到物體表面上時，被物體表面反射回去，這種現象叫光的反射。
提出問題：光的反射有什么規律嗎？
光的反射
一
O
法線N
入射角
i
反射角
r
入射光線
反射光線

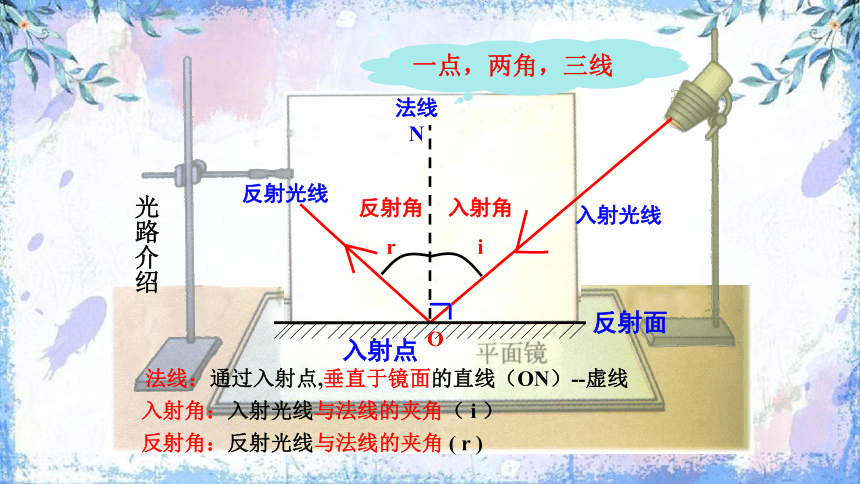

法線：通過入射點,垂直于鏡面的直線（ON）--虛線
入射角：入射光線與法線的夾角（ i ）
反射角：反射光線與法線的夾角 ( r )
反射面
入射點
光路介紹
一點，兩角，三線

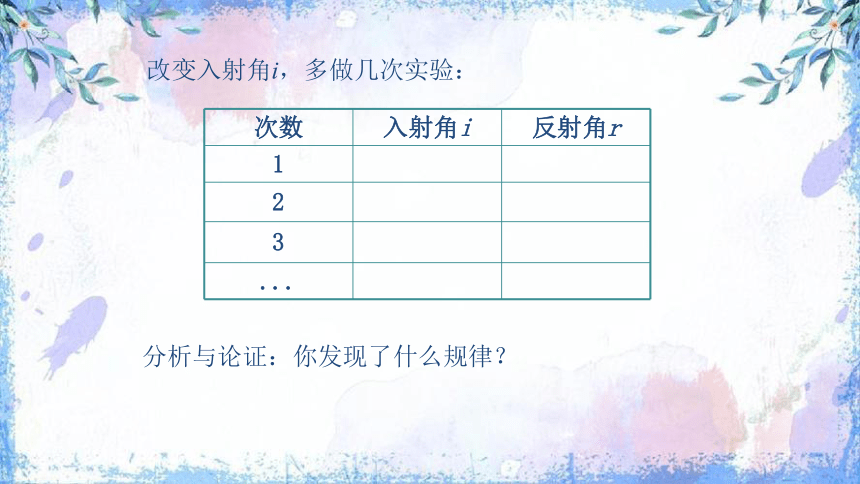

改變入射角i，多做幾次實驗：
次數 入射角i 反射角r
1
2
3
...
分析與論證：你發現了什么規律？
洪山嘴中學詹振亞
結論：反射光線與入射光線、法線在同一個平面上
制作：湖北省老河口市洪山嘴中學 詹振亞
制作：湖北省老河口市洪山嘴中學 詹振亞
洪山嘴中學詹振亞
實驗探究光的反射規律
洪山嘴中學詹振亞
制作：湖北省老河口市洪山嘴中學 詹振亞

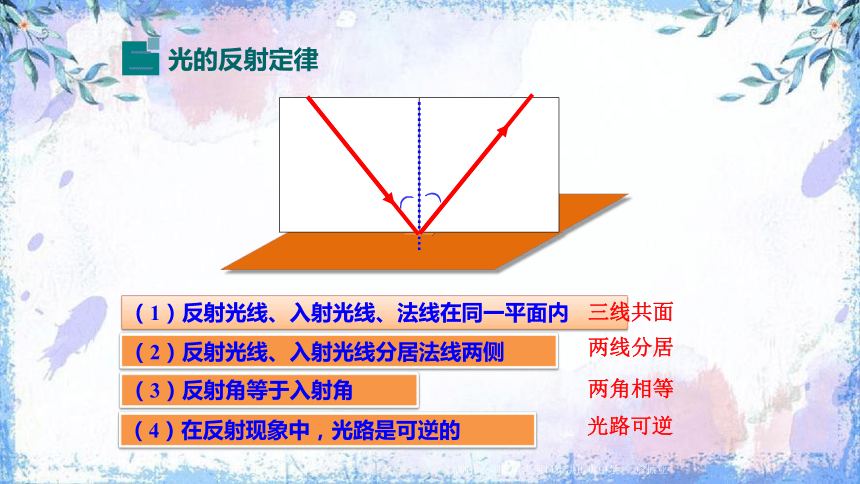

（1）反射光線、入射光線、法線在同一平面內
（2）反射光線、入射光線分居法線兩側
（3）反射角等于入射角
三線共面
兩線分居
兩角相等
）
）
（4）在反射現象中，光路是可逆的
光路可逆
光的反射定律
二

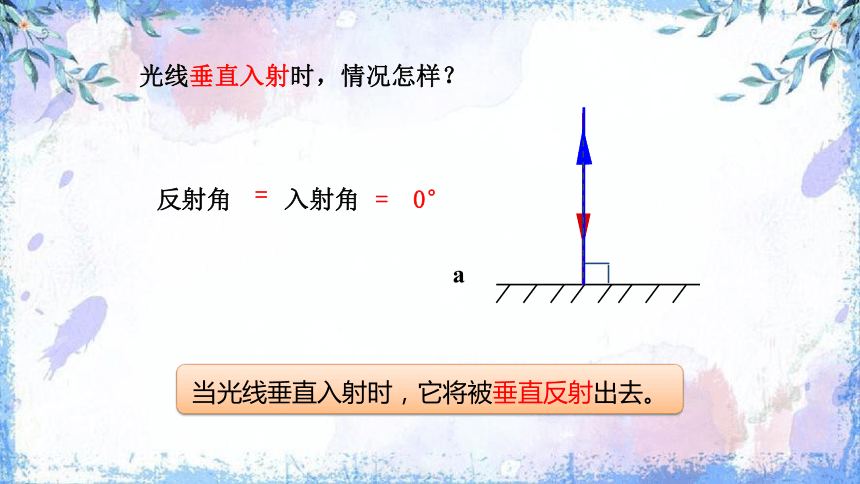

光線垂直入射時，情況怎樣？
反射角
入射角
=
=
0°
a
當光線垂直入射時，它將被垂直反射出去。
1.平行光射到鏡子或平靜的水面時，反射光線還會平行嗎？
2.由于每條光線都要遵循反射定律，所有反射光線還是平行的
光照射到表面光滑的物體上時發生的反射是鏡面反射
鏡面反射
三

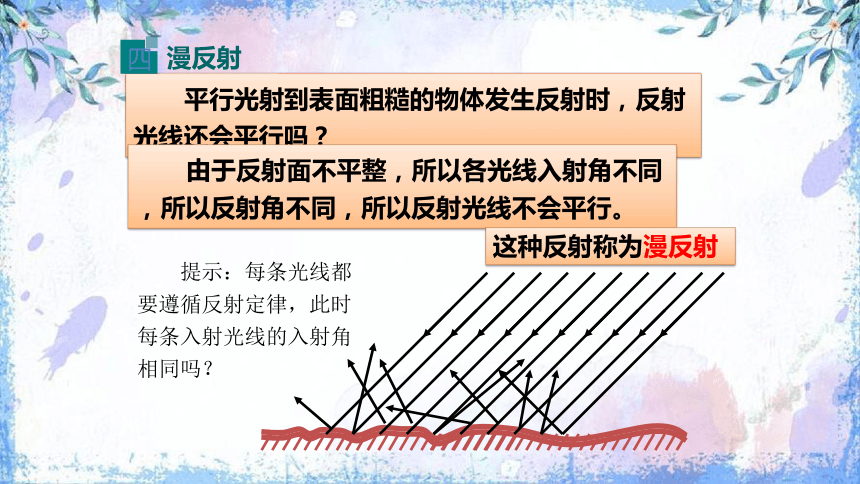

平行光射到表面粗糙的物體發生反射時，反射光線還會平行嗎？
提示：每條光線都要遵循反射定律，此時每條入射光線的入射角相同嗎？
由于反射面不平整，所以各光線入射角不同，所以反射角不同，所以反射光線不會平行。
這種反射稱為漫反射
漫反射
四
黑板如果太光滑，會發生鏡面反射。
漫反射的黑板
鏡面反射
漫反射
分類 不同點 相同點
反射面 平行光入射 現象舉例
鏡面反射 平滑面 反射光仍平行，只在一個方向看到反射光 水面倒影 鏡中花 都遵守光的反射定律
漫反射 凹凸不平面 反射光向各個方向，能在各個方向看到反射光 看到粉筆字、看到銀幕上的電影
鏡面反射和漫反射辨析
紅寶石激光器
光纖
黃河口遙感圖像
光反射的應用
五
無影燈
無影燈是由幾個燈泡和鏡子組成的。燈光通過鏡子的反射從不同方向射向手術臺，使手術臺上不會形成陰影。
高處的物體沿水平方向射入鏡筒中的光經兩塊平面鏡反射后仍沿水平方向射出，在低處的人就能看見高處的物體。
潛望鏡
光的反射
預備知識
一點：入射點
二角：入射角、反射角
三線：入射光線、反射光線、法線
反射定律
反射光線與入射光線、法線在同一平面內
反射光線與入射光線分居在法線的兩側
反射角等于入射角
在反射時光路是可逆的
1、光的反射
讓學習變的簡單
自主學習
自主學習
課堂導學
學習目標
1.光的反射現象：光在兩種介質分界面上改變傳播方向又返回原來介質中的現象，叫做光的 。我們能看到不發光的物體，是因為物體 的光進入了我們的眼睛。
2.光的反射定律：光反射時， 光線、 光線和法線三者在 ；反射光線和入射光線分別位于 兩側；
角等于 角。
3.在反射現象中，光路是 的。
反射
反射
反射
入射
同一平面內
法線
反射
入射
可逆
4.光的反射在生活、工程技術中都有廣泛應用，如 利用光的反射，在遙遠的太空探測地面的河流和森林，估計植被覆蓋率等，還有 、 等也都應用了光的反射。
5.光在物體表面的反射有兩類：一類是 反射，反射表面是光滑的，我們逆著反射光的方向可看到耀眼的亮光；另一類是 反射，反射表面是粗糙的。我們 (選填“能”或“不能”)從各個方向看到本身不發光的物體，就是因為發生了漫反射。
人造衛星
紅寶石激光器
光纖傳遞信息
鏡面
漫
能
知識點一　光的反射現象
例1 如圖所示的四種情景，屬于光的反射現象的是(　　)
解答：手影是由光的直線傳播形成的，故A錯誤；湖中倒影，屬于平面鏡成像，是由于光在平靜的湖面發生反射形成的，故B正確；日晷計時利用的是光的直線傳播，故C錯誤；“月有陰晴圓缺”是由于光的直線傳播造成的，故D錯誤。
答案：B。
點評：本題考查多個光學現象的分析，要求能辨析光的直線傳播和光的反射現象，屬于基礎題。
【練1】如圖所示，小紅同學能夠看到掉在地面上不發光的書本。下列說法正確的是(　　)
A.因為人眼發出的光射到了書本上
B.書本發出的光射到了小紅的眼睛里
C.書本反射的光射到了小紅的眼睛里
D.以上原因都正確
C
知識點二　探究光的反射定律
例2 某學習小組在“探究光的反射定律”的實驗中，進行了如下操作和分析：
實驗次數 入射角α 反射角β
1 20° 20°
2 40° 40°
3 50° 50°
(1)如圖乙所示，把紙板NOF向后折，在紙板上 (選填“能看到”或“不能看到”)反射光線。該實驗現象說明反射光線、入射光線和法線都 (選填“在”或“不在”)同一平面內。
(2)如圖甲所示，正確擺放平面鏡和紙板后進行實驗，根據表中數據可得結論：在反射現象中， 。
(3)如果讓光束沿著圖甲中FO的方向射向鏡面，它被反射后沿著 射出(用圖甲中的字母表示)。
解答：(1)實驗中，如圖乙所示，把紙板NOF向前折或向后折，兩塊紙板不在同一平面上，所以在紙板上就無法呈現出反射光線了，說明反射光線、入射光線與法線在同一平面內。(2)分析實驗數據可知，入射角增大，反射角也增大，在反射現象中，反射角等于入射角。(3)若將一束光貼著紙板F沿FO射到O點，反射光將沿圖中的OE方向射出，說明光在反射時，光路是可逆的。
答案：(1)不能看到；在；(2)反射角等于入射角；(3)OE。
點評：本題考查了研究光的反射定律的實驗，重點考查了分析歸納能力。
【練2】一束光跟平面鏡之間的夾角是30°，則(　　)
A.入射角為30°
B.反射角為60°
C.反射角為30°
D.反射光線和入射光線的夾角為60°
B
【練3】在探究光的反射實驗時，如圖所示，量角器與平面鏡垂直，將一束光線沿MO射向鏡面O點，根據光的反射定律，下列說法正確的是
(　　)
A.反射光線沿OC方向射出
B.入射角為30°
C.反射角為∠NOA
D.入射光線與反射光線的夾角為120°
D
知識點三　光的反射作圖
例3 小明想利用一塊平面鏡使射向井口的太陽光豎直射入井中，如圖所示，圖中的數字符號表示的是確定平面鏡位置時作圖的先后次序，其中作圖過程正確的是(　　)
解答：根據題意可知，使用平面鏡是為了讓太陽光豎直射入井中，即反射光線是豎直向下的，所以，作圖過程中的第一個步驟應該是過入射點作豎直向下的反射光線；因為反射角等于入射角，法線正好是入射光線和反射光線夾角的平分線，所以第二步作出入射光線和反射光線夾角的平分線即為法線；由于法線垂直于鏡面，所以第三步作出法線的垂線即為平面鏡的位置。
答案： B。
點評：反射定律的內容是解決有關光的反射內容的基礎，有關計算及作圖都要用到光的反射定律，要熟練掌握。
【練4】請在圖甲中畫出反射光線并標明反射角的度數；請在圖乙中根據給出的反射光線和入射光線，確定平面鏡的位置，并標明入射角的度數。
甲
乙
知識點四　鏡面反射和漫反射
例4 教室里的每個同學都能看清黑板上的字是因為光在字上發生了 反射。如今許多建筑采用玻璃進行外墻裝潢，這在美化城市的同時卻造成了光污染，造成這種污染的主要原因是陽光在玻璃表面發生了 反射；鏡面反射遵守光的反射定律，漫反射 (選填“遵守”或“不遵守”)光的反射定律。
解答：光照到黑板上時，黑板表面比較粗糙，發生漫反射，黑板反射的光向不同方向傳播，所以同學們在教室的每個位置都能看清黑板上的字；陽光照在建筑物外墻的玻璃上發生鏡面反射，造成了光污染；不論是鏡面反射還是漫反射都遵守光的反射定律。
答案：漫；鏡面；遵守。
點評：本題考查了漫反射與鏡面反射等問題，熟練掌握基礎知識是正確解題的前提與關鍵。
【練5】平時我們常見到的“黑板反光”現象可用圖 (選填“甲”或“乙”)解釋；圖乙中發生的是 反射；臺燈上有一個燈罩(如圖丙)，其作用是利用光的 反射將光線盡量集中到需要照射的地方，因此燈罩內表面應盡量 (選填“光滑”或“粗糙”)。
甲
漫
鏡面
光滑
