第二十章 電與磁
第4節 電動機
將小電風扇拆掉外殼，發現里面有磁鐵，請猜想電風扇通電能轉動是因?yàn)橥娋€圈在磁場中會受到力的作用嗎？

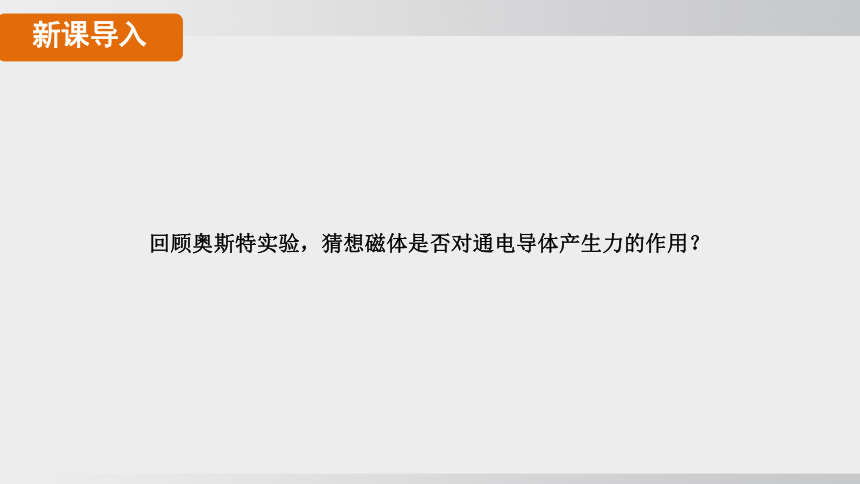

回顧奧斯特實驗，猜想磁體是否對通電導體產生力的作用？
任務一：探究磁場對通電導線的作用

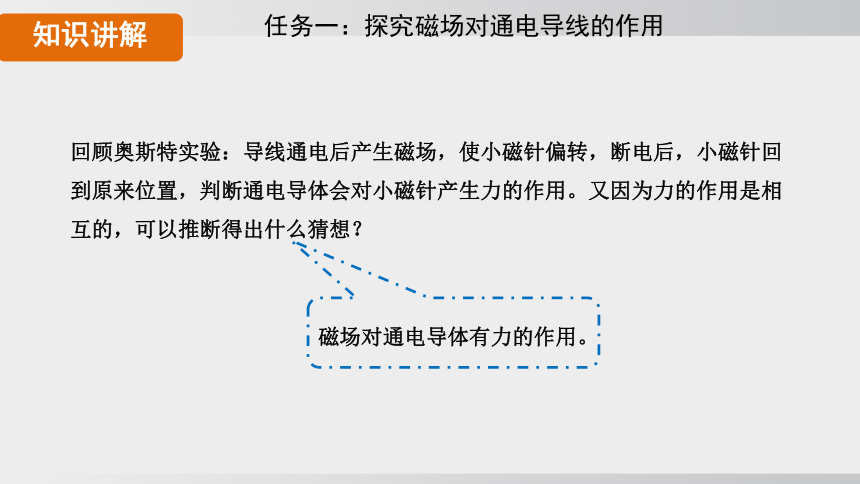

回顧奧斯特實驗：導線通電后產生磁場，使小磁針偏轉，斷電后，小磁針回到原來位置，判斷通電導體會對小磁針產生力的作用。又因?yàn)榱Φ淖饔檬窍嗷サ模梢酝茢嗟贸鍪裁床孪耄?br/>磁場對通電導體有力的作用。

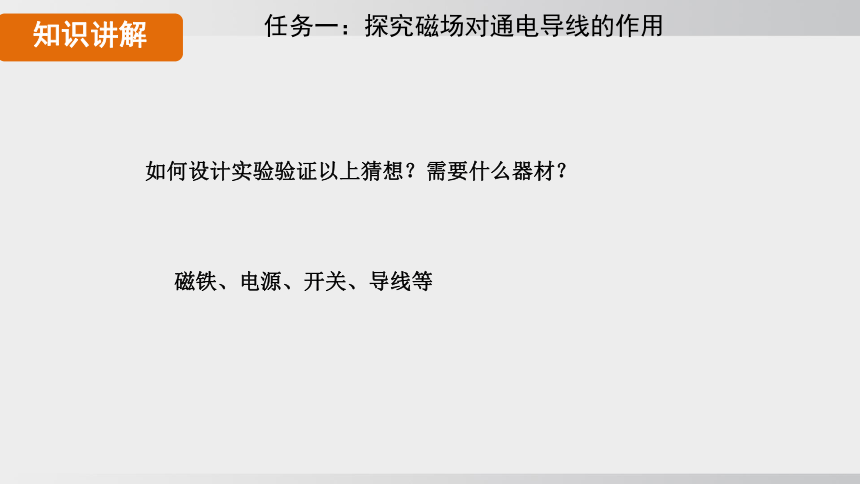

如何設計實驗驗證以上猜想？需要什么器材？
任務一：探究磁場對通電導線的作用
磁鐵、電源、開關、導線等
演示實驗
任務一：探究磁場對通電導線的作用

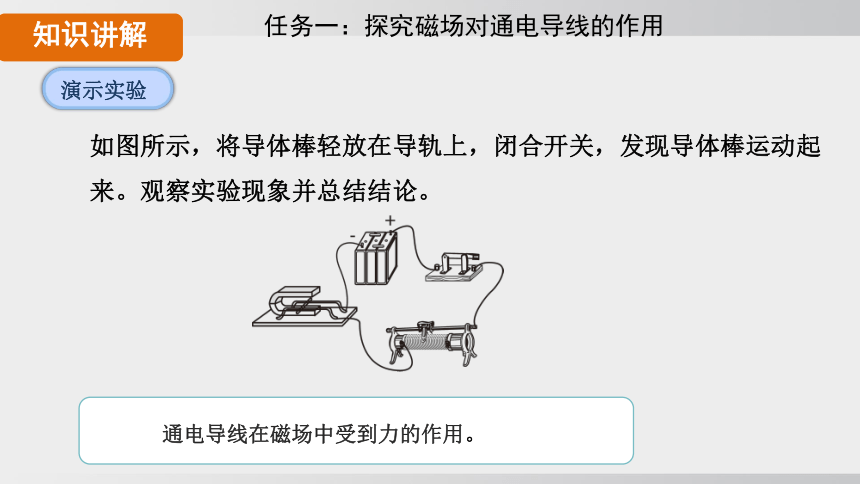

如圖所示，將導體棒輕放在導軌上，閉合開關，發現導體棒運動起來。觀察實驗現象并總結結論。
通電導線在磁場中受到力的作用。
任務一：探究磁場對通電導線的作用

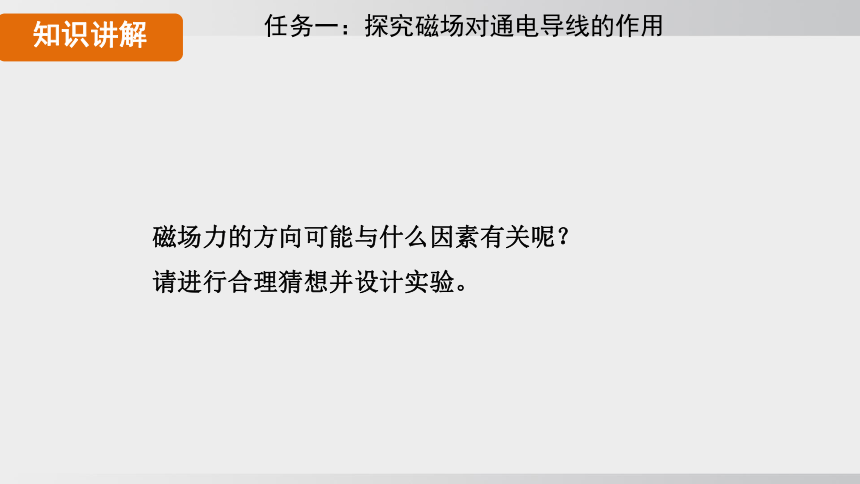

磁場力的方向可能與什么因素有關呢？
請進行合理猜想并設計實驗。
任務一：探究磁場對通電導線的作用
演示實驗
演示實驗1：只對調電源正負極位置（即改變電流方向），發現導線往相反方向
運動。
演示實驗2：只對調蹄形磁鐵N、S磁極位置（即改變磁場方向），發現導線往相
反方向運動。
演示實驗3：同時改變電流方向和磁場方向，發現導線運動方向不變。
任務一：探究磁場對通電導線的作用
通電導線在磁場中受力的方向與電流方向、磁場方向有關。
任務二：了解電動機的構造、原理及工作過程
觀察下列直流電動機模型，了解其基本結構。
磁體
線圈
換向器
電刷
任務二：了解電動機的構造、原理及工作過程
了解直流電動機的工作過程，并思考換向器的作用。
通過學習，我們了解了線圈是如何在磁場中受力轉動的，請總結換向器如何使線圈持續轉動的。
任務二：了解電動機的構造、原理及工作過程
換向器的作用是當線圈越過平衡位置時，改變線圈中電流的方向。
請列舉電動機在生活中的應用。
任務二：了解電動機的構造、原理及工作過程
電動機
磁場對通電導線的作用
直流電動機
①通電導線在磁場中受到力的作用
①原理：通電線圈在磁場中受力而轉動
②影響力的方向的因素
②基本組成：換向器、磁體、線圈、電刷
③換向器作用：線圈轉過平衡位置時，自動
改變線圈中電流的方向
電流的方向
磁場的方向
1.我國第三艘航空母艦“福建艦”采用了電磁彈射技術，當彈射裝置內的導體通以強電流時，即可受到強大的推力。其原理是（　?。?br/>D
A. 電流的磁效應
B．電流的熱效應
C．摩擦起電現象
D．通電導體在磁場中受到力的作用
2.如圖是電動機的模型，磁場由兩個電磁鐵提供，abcd是線圈，線圈兩端連接銅半環，它們可以一起轉動，銅半環兩側的電刷固定不動，與銅半環接觸但不連接，使電源和線圈組成閉合電路。閉合開關，在圖示位置時，線圈ab邊受到磁場的作用力豎直向下，則（　?。?br/>A．電磁鐵P端為S極，電磁鐵Q端為S極
B．在圖示位置時，線圈cd邊受到磁場的作用力豎直向上
C．線圈由圖示位置轉過180°時，線圈ab邊受到磁場的作用力豎直向下
D．若電源正負極對調后閉合開關，線圈的轉動方向?qū)⑴c原來轉動方向相反
B
3．在潛艇上使用磁流體推進器，可以消除機械噪聲，使?jié)撏芨咚俸叫胁槐话l(fā)現。磁流體推進器的簡易結構如圖所示，磁流體推進器是貫通海水的通道內建有一個磁場，把海水作為導電體，通過電極向海水供電，通道內的磁場能對通電的海水產生力的作用，使海水在通道內運動，若海水向后運動，則潛艇會向前運動。下列有關說法正確的是（　?。?br/>A．磁流體推進器是利用電磁感應的原理工作的
B．若增強磁體的磁性，潛艇受到的動力會更大
C．若只調換磁體的磁極，對潛艇的運動沒有影響
D．若要改變潛艇受力方向，只能改變海水電流方向
B
4．如圖，在老師的指導下，小明成功制作了一個簡易電動機，通電后，電動機轉了起來。若要改變電動機的轉動方向，可以讓小明（　?。?br/>A．改變通電電流的大小
B．將電源的正負極對調
C．換用磁性更強的磁鐵
D．增加線圈的匝數
B
5．在裝配直流電動機模型時，通電后直流電動機模型不轉，故障分析錯誤的是 （　　）
A．軸與軸之間的摩擦太大
B．電刷和換向器的接觸不良
C．磁體的南北極位置放反了
D．線圈方向與磁場方向垂直
C
6．科學家發現兩根平行導線通電后有如圖所示的現象（圖中實線表示通電前、虛線表示通電后的情況）。由圖可知兩根平行通電導線之間有力的作用，當通入的電流方向相同時，導線相互吸引。如果此時改變通入左側導線中的電流方向，兩平行導線應該相互 　 　，你判斷的理由是　
　。
排斥
當左側導線中的電流方向改變時，
其磁場的方向也發生改變，右側導線受力方向隨之改變
7．用如圖所示的裝置“探究磁場對通電直導線的作用”，給鋁棒AB通電，觀察到AB向右運動。要使AB通電后向左運動，可進行的操作是 　 　，此實驗過程中，是將電能轉化為　 　。
將磁體的N、S極對調
機械能
8．如圖甲所示，“×”代表磁場方向垂直紙面向里，導體ab的電流方向向上，導體ab在磁場中受到向左的力作用。若一電子在某一時刻沿圖乙所示的方向運動時，則該電子在此刻受到向 　 ?。ㄌ睢白蟆被颉坝摇保┑牧Α?br/>右
9．一個玩具車使用的電動機，其原理是 　 　。當把它接入1V電壓的電路時，不讓電動機轉動，測得流過電動機的電流是2A，那么該電動機線圈的電阻是 Ω；若把它接入電源電壓為2.5V的電路中，電動機正常工作，測得此時流過電動機的電流是1A，電動機正常工作時消耗的電功率為 　 　W。線圈發熱功率為 　 　W。
通電線圈在磁場中受力轉動
0.5
2.5
0.5
10．在觀察“磁場對通電直導線的作用”活動中，小晴按照?qǐng)D甲組裝實驗器材。
A
（1）為完成該實驗探究，放在蹄形磁體磁場中的
直導線EF不能選擇下列哪種金屬棒 　 ??；
A.鐵棒 B.銅棒 C.鋁棒
（2）將滑動變阻器的滑片向右端移動，發現直導線EF向右運動并擺起的幅度更
大，這說明磁場對通電導體作用力的大小與 　 　有關；
（3）在乙圖中，通電后cd段導線受磁場作用力的方向?yàn)樨Q直向下，此時，ab段
導線所受磁場作用力的方向是豎直向　 　（填“上”或“下”）；
（4）要使圖乙中線圈持續轉動，應在其外部加裝 　 　，自動改變線圈中的
電流方向。
電流大小
上
換向器
作業本作業
完成對應練習。
實踐性作業
上網查詢教程并自制一個簡易電動機模型。
