第二節 電能的量度（四）
家庭電路
九年級上化學
第六章 電能
像科學家那樣思考
通過這一章的學習，我們知道了電能的獲得，也知道了為了滿足人類的需求，電能有著多種多樣的轉化方向，即電能的應用。而離我們最近的應用便是我們的家庭電路。對比簡單的實驗電路，你對家庭電路會有怎樣的科學問題呢？
例如
1 怎么記錄消耗的電能？
2 為了保證每個用電器的正常使用，應該怎么連接？
3 家庭電路的電壓遠高于實驗電路的電壓，那么該如何保證人的用電安全？
4 ……
初識家庭電路的組成
家庭電路由進戶線、電能表、閘刀開關、熔斷器、插座、燈座和開關等組成

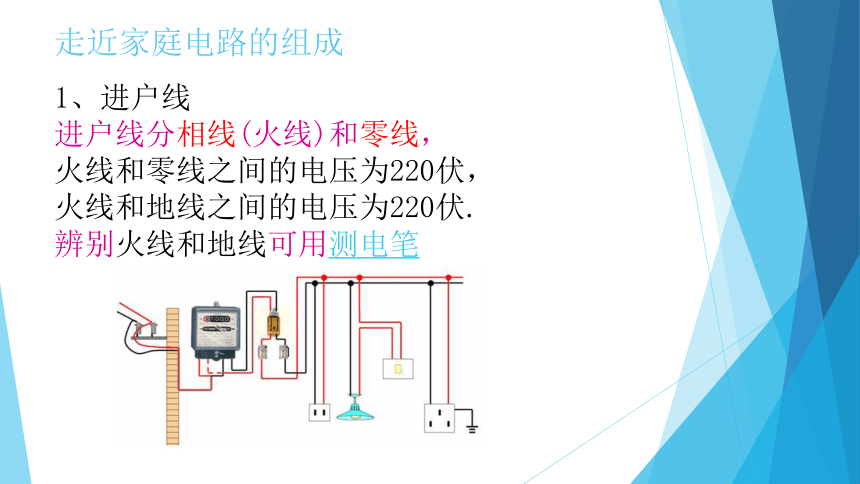

走近家庭電路的組成
1、進戶線
進戶線分相線(火線)和零線，
火線和零線之間的電壓為220伏，
火線和地線之間的電壓為220伏.
辨別火線和地線可用測電筆
用手接觸筆尾金屬體，用筆尖接觸電線（或與電線連接的導體）。
正確使用測電筆:
方法一
方法二
有同學說，老師我只敢測零線，不敢測火線，我怕觸電！
關于測電筆的幾點思考:
方法一
方法二
為什么測電筆能安全測電？
為什么測電筆能測電的有無呢？
測電筆中有氖光燈（氖管），當有電流通過時，就會發光
有電流通過人體，那么人為什么不會有危險？
測電筆的知識小結
測電筆：
（1）構造：
①筆尖金屬體 ②電阻 ③氖管
④彈簧 ⑤筆尾金屬體
（2）使用方法：
手接觸筆尾金屬體，筆尖金屬體接觸電線，
（3）現象與結果
觸火線：氖管發光，
觸零線：氖管不發光
電能表
2、電能表(俗稱“火表”，舊稱千瓦時計)
①電能表是測量電流做功的儀表。
②電能表與電壓表和電流表的不同之處：
電壓表和電流表測量的是某一狀態時的電壓 和電流的瞬時值。電能表用計數裝置，累計的是一段時間內電路中電流所做的功。
電能表的讀數
你能讀出右側電能表的示數嗎？
注意：最末一位，為小數部分。231.6KWh
如果月末的表盤數字為02707，那么這一個月消耗的電能為多少？
本月消耗的電能為：39.1KWh
如果 當地的電費為0.5元/度，那么這個月應該上繳的電費為多少元？
注意：計算用電量時，小數位不讀，在下月累計，故電費為19.5元
電能表的重要參數
單相電能表
單位：千瓦時
KW·h
220V:額定電壓
50Hz:交流電頻率
2.5(10)A:
額定電流為2.5安
短時允許電流為10安
1440r/KWh:
每消耗1 KW·h電能，
表盤轉動1440周。
電能表是如何計量電能的？
1440r/KWh:每消耗1 KW·h電能，表盤轉動1440周。
理解重要參數：
從上面的參數解讀中我們看到，電能表是通過將電能的多少轉化為轉盤的轉數進行呈現的。也就是說，我們可以通過計量轉盤的轉數折算成消耗的電能。
牛刀小試：
電能表的參數為220V 10（20）A，2000r/kw.h。如果電路中只
有一個燈泡，工作一小時后，電能表轉動了500r，那么小燈泡的
實際功率為____________
3 閘刀開關（總開關）
（1）閘刀開關的作用是接通和切斷電源，便于更換電器或維修設備
電源線
思考： 閘刀開關安裝時的應該怎樣放置
電源線
4 熔斷器
（1）作用：當電路中的電流過大超過一定限度
時，保險絲會自動熔斷，切斷電路。
起到保護電路和電能表的作用
（2）熔絲材料：由低熔點的鉛、銻合金制成
（3）電路中的電流過大的原因
①電路過載(用電器總功率過大)
②發生短路
斷路器
作用：替代閘刀開關和熔斷器。
當電流達到額定值的一定倍數時可以在幾分鐘或幾秒鐘內自動切斷電路，從而起到電路過載或短路的保護作用。一般接在火線上。
熔斷器或者斷路器為什么都要接在電路的那條線上呢？
開關：
作用：控制用電器電流的通斷。
接線：在家庭電路中，要讓火線
先進開關，然后再接到燈座。
零線直接進燈座。
保證開關斷開時，燈座中不帶電。
燈座 帶電，會導 致觸電。
燈座中不帶電
