第五課 實用的文件架
河大版 小學信息技術五年級下冊
思考營

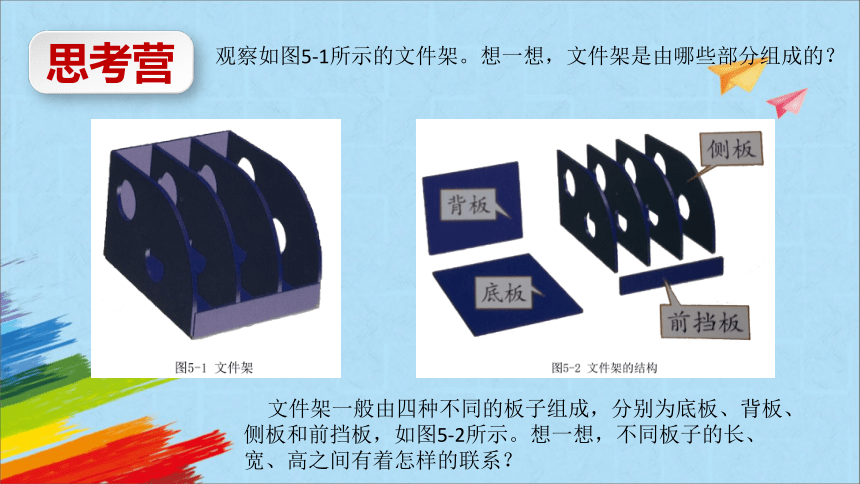

觀察如圖5-1所示的文件架。想一想，文件架是由哪些部分組成的？
文件架一般由四種不同的板子組成，分別為底板、背板、側板和前擋板，如圖5-2所示。想一想，不同板子的長、寬、高之間有著怎樣的聯系？
創建六面體并修改尺寸，長80，寬60，高2
圖5-3 底板建模
1.使用“六面體”命令為底板建模
①單擊“六面體”命令，將鼠標指針移動到底板較短的底邊中心，待出現橘色圓圈后單擊鼠標
圖5-4 背板建模
2.將視圖調整到合適的視角，進行背板建模
②單擊此處，然后將鼠標指針移動到底板的上平面，單擊鼠標選擇此面為“對齊平面”
③修改背板尺寸
圖5-4 背板建模
圖5-5 側板建模
3.參照背板建模的方法為側板建模
圖5-6 側板的圓角處理
4.對側板做圓角處理
單擊“特征造型”中的“圓角”命令，再單擊此處
圖5-6 側板的圓角處理
修改圓角半徑值
兩個互相接觸的實體之間可以進行相加、相減和相交等運算，組成新的實體，實體之間的運算關系示例如圖所示。創建一個基本實體時，采用減運算、加運算等方法，可以與原有的實體模型組合成一個新的實體模型。
知識站
側面鏤空建模
圖5-7 側板的圓形鏤空建模
③拖動橘色箭頭到側板的內側
②修改圓柱體的半徑值
④單擊“減運算”按鈕
①單擊“圓柱體”命令，移動鼠標指針將圓柱體放在側板的外側面上
試著采用實體間“減運算”的方法為側板的第二個圓形鏤空。
圖5-8 側板的第二個圓形鏤空建模
圖5-8 側板的第二個圓形鏤空建模
知識站
使用“基本編輯”中的“陣列”命令可將實體復制多個，且復制的實體大小相同、間隔距離相等。
①單擊“基本編輯”中的“陣列”命令
②單擊已完成的側板
③單擊此處，為選擇陣列方向做準備
④將鼠標指針移動到側板與底板的相交處，待出現指向側板內側箭頭時單擊鼠標
⑤修改距離與底板等長
圖5-9 側板陣列
