渦流 電磁阻尼和電磁驅動
一、渦流

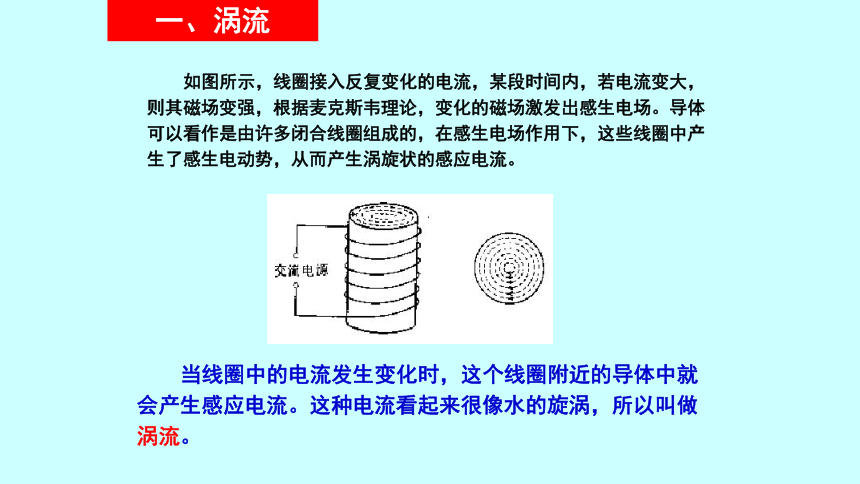

如圖所示，線圈接入反復變化的電流，某段時間內，若電流變大，則其磁場變強，根據麥克斯韋理論，變化的磁場激發出感生電場。導體可以看作是由許多閉合線圈組成的，在感生電場作用下，這些線圈中產生了感生電動勢，從而產生渦旋狀的感應電流。
當線圈中的電流發生變化時，這個線圈附近的導體中就會產生感應電流。這種電流看起來很像水的旋渦，所以叫做渦流。
渦流的應用

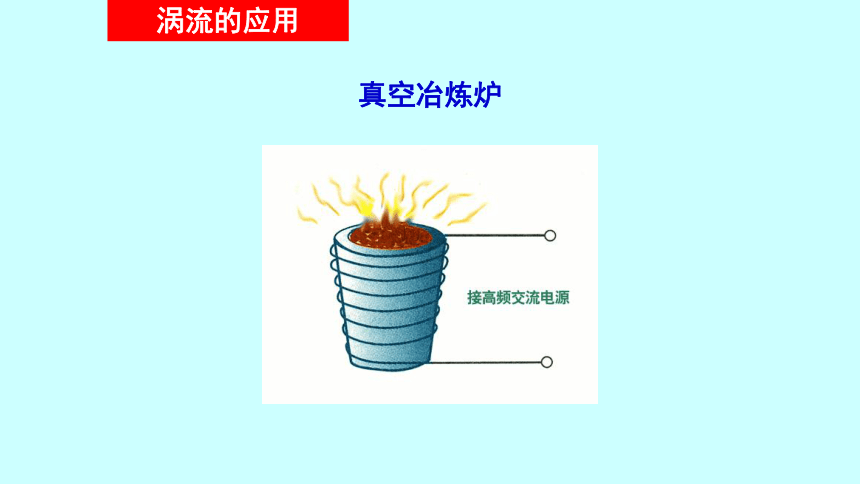

真空冶煉爐
渦流的應用

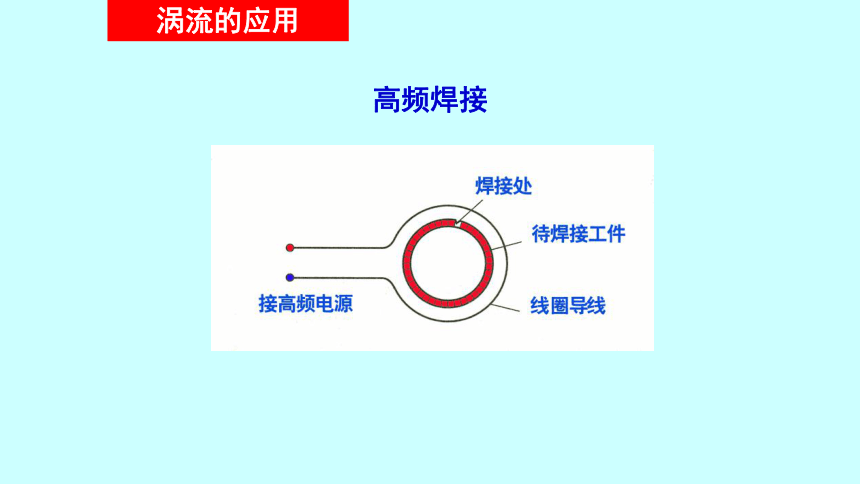

高頻焊接
渦流的應用

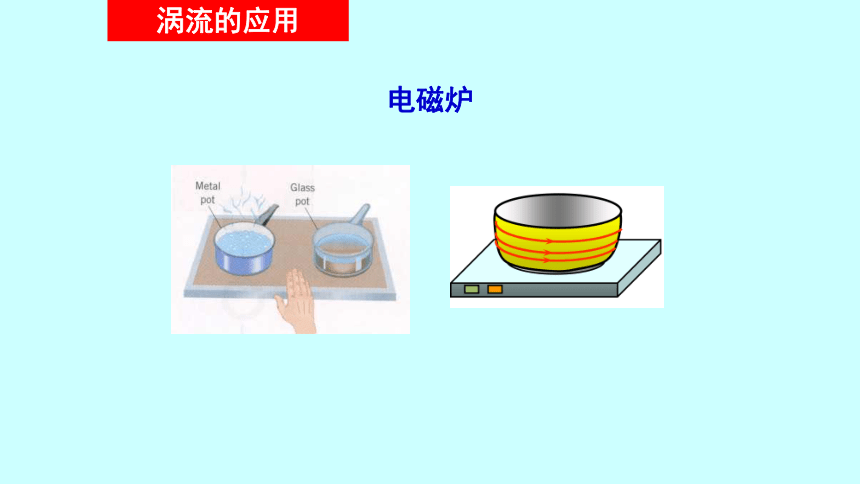

電磁爐
渦流的應用

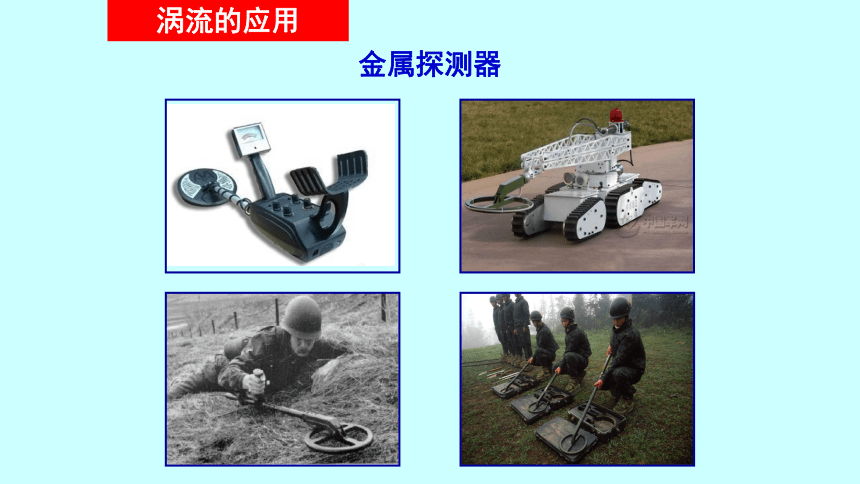

金屬探測器
交變電流
交變電流

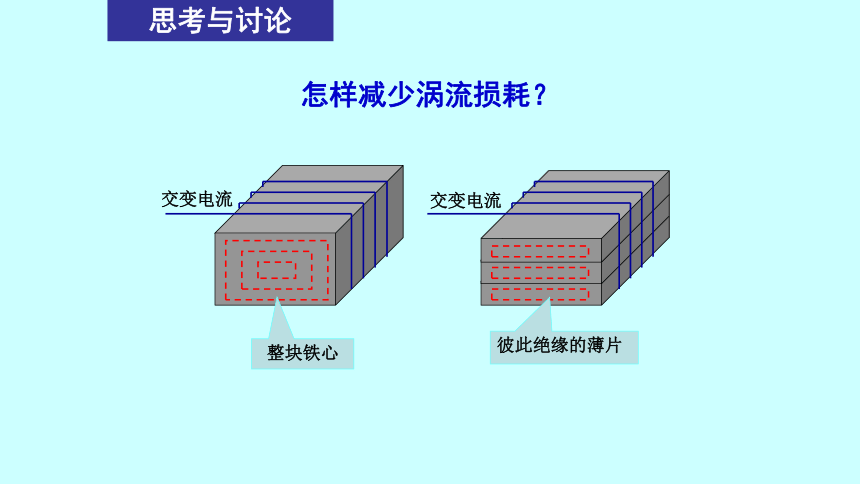

怎樣減少渦流損耗？
整塊鐵心
彼此絕緣的薄片
思考與討論

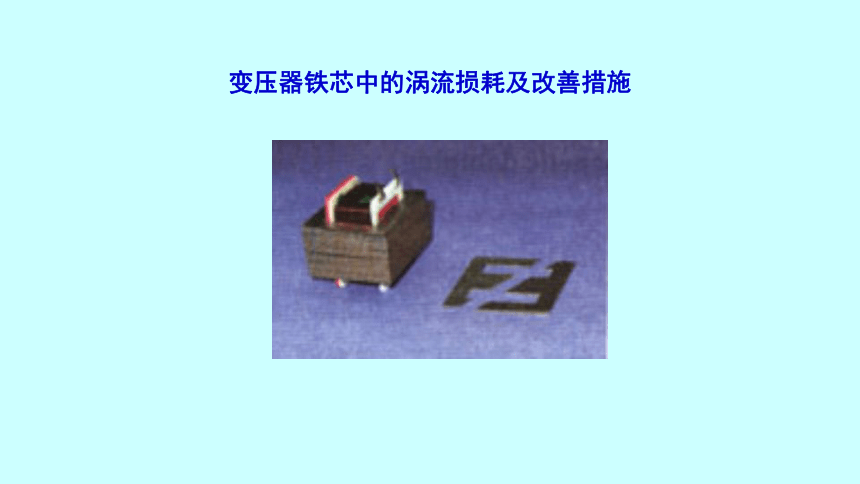

變壓器鐵芯中的渦流損耗及改善措施

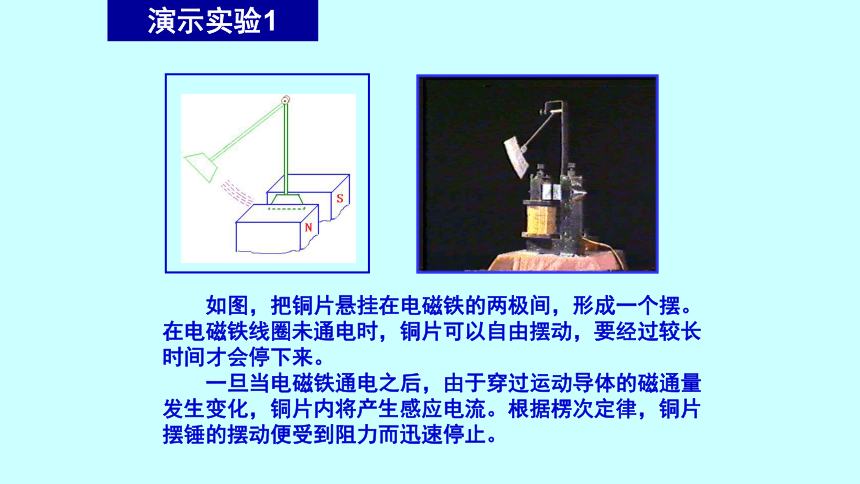

如圖，把銅片懸掛在電磁鐵的兩極間，形成一個擺。在電磁鐵線圈未通電時，銅片可以自由擺動，要經過較長時間才會停下來。
一旦當電磁鐵通電之后，由于穿過運動導體的磁通量發生變化，銅片內將產生感應電流。根據楞次定律，銅片擺錘的擺動便受到阻力而迅速停止。
演示實驗1
二、電磁阻尼
導體在磁場中運動時，感應電流使導體受到安培力的作用，安培力的方向總是阻礙導體的運動，這種現象稱為電磁阻尼。
演示實驗2
取一靈敏電流計，用手晃動表殼，觀察表針相對表盤擺動的情況。
用導線把靈敏電流計的兩個接線柱連在一起，再次晃動表殼，觀察表針相對表盤擺動的情況與上次有什么不同，怎樣解釋這種差別？
演示實驗3
如圖所示，彈簧下端懸掛一根磁鐵，將磁鐵托起到某高度后釋放，磁鐵能振動較長時間才停下來。如果在磁鐵下端放一固定線圈，磁鐵會很快停下來。這種現象說明了什么？
三、電磁驅動
磁場相對于導體運動時，感應電流使導體受到安培力的作用，安培力使導體運動起來，這種現象稱為電磁驅動。
電磁驅動的應用
交流感應電動機
例1、如圖所示是高頻焊接原理示意圖．線圈中通以高頻變化的電流時，待焊接的金屬工件中就產生感應電流，感應電流通過焊縫產生大量熱量，將金屬融化，把工件焊接在一起，而工件其他部分發熱很少，以下說法正確的是
A．電流變化的頻率越高，焊縫處的溫度升高的越快
B．電流變化的頻率越低，焊縫處的溫度升高的越快
C．工件上只有焊縫處溫度升的很高是因?yàn)楹缚p處的電阻小
D．工件上只有焊縫處溫度升的很高是因?yàn)楹缚p處的電阻大
例2、如圖所示，閉合金屬銅環從高為h的曲面滾下，沿曲面的另一側上升，設閉合環初速度為零，不計摩擦，則
A．若是勻強磁場，環上升的高度小于h
B．若是勻強磁場，環上升的高度大于h
C．若是非勻強磁場，環上升的高度等于h
D．若是非勻強磁場，環上升的高度小于h
解析：若是勻強磁場，閉合環的磁通量不發生變化，無感應電流產生，環也就受不到磁場力，所以環仍保持機械能守恒，上升的高度等于h。若是非勻強磁場，閉合環的磁通量發生變化，有感應電流產生，環受到磁場力作用去阻礙環與磁場間的相對運動，使環損失一部分機械能向電能轉化，所以環上升的高度小于h。因此答案D正確。
例3、如圖所示，在光滑水平面上固定一條形磁鐵，有一小球以一定的初速度向磁鐵方向運動，如果發現小球做減速運動，則小球的材料可能是
A．鐵 B．木 C．銅 D．鋁
如圖4－7－2所示，一金屬球用絕緣細線懸掛于O點，將金屬球拉離平衡位置并釋放，金屬球擺動過程中經過有界的水平勻強磁場區域，A、B為該磁場的豎直邊界．若不計空氣阻力，則(　　)
類型一
電磁阻尼的分析
A．金屬球向右穿過磁場后，還能擺至原來的高度
B．在進入和離開磁場時，金屬球中均有感應電流
C．金屬球進入磁場后離平衡位置越近速度越大，感應電流也越大
D．金屬球最終將靜止在平衡位置
【解析】　如圖4－7－3所示，當金屬球從1位置開始下落，進入磁場時(即2和3位置)，由于金屬球內磁通量發生變化，所以有感應電流產生．同時，金屬球本身有內阻，必然有能量的轉化，即有能量的損失．
圖4－7－3
1.如圖4－7－4所示，A、B為大小、形狀均相同且內壁光滑，但用不同材料制成的圓管，豎直固定在相同高度．兩個相同的磁性小球，同時從A、B管上端的管口無初速度釋放，穿過A管的小球比穿過B管的小球先落到地面．下面對于兩管的描述可能正確的是(　　)
變式訓練
圖4－7－4
A．A管是用塑料制成的，B管是用銅制成的
B．A管是用鋁制成的，B管是用膠木制成的
C．A管是用膠木制成的，B管是用塑料制成的
D．A管是用膠木制成的，B管是用鋁制成的
位于光滑水平面的小車上放置一螺線管，一個比螺線管長的條形磁鐵沿著螺線管的軸線水平穿過，如圖4－7－5所示，在此過程中(　　)
類型二
電磁驅動的分析和應用
圖4－7－5
A．磁鐵做勻速直線運動
B．磁鐵做減速運動
C．小車向右做加速運動
D．小車先加速后減速
【思路點撥】　本題為電磁驅動，可由楞次定律判斷作用力的方向，再由牛頓第二定律判斷運動情況．
光滑曲面與豎直平面的交線是拋物線，如圖4－7－7所示，拋物線的方程是y＝x2，下半部處在一個水平方向的勻強磁場中，磁場的上邊界是y＝a的直線(圖中的虛線所示)，一個小金屬塊從拋物面上y＝b(b>a)處以速度v沿拋物面下滑，假設拋物面足夠長，小金屬塊沿拋物面下滑后產生的焦耳熱總量是(　　)
類型三
電磁感應中的能量問題
3.如圖4－7－8所示，光滑弧形軌道和一足夠長的光滑水平軌道相連，水平軌道上方有一足夠長的金屬桿，桿上掛有一光滑螺旋管A.在弧形軌道上高為h的地方，無初速釋放一磁鐵B(可視為質點)，B下滑至水平軌道時恰好沿螺旋管A的中心軸運動，設A、B的質量分別為M、m，若最終A、B速度分別為vA、vB.
變式訓練
(1)螺旋管A將向哪個方向運動？
(2)全過程中整個電路所消耗的電能．
答案：見解析
