第十四章　簡單機械和功
第1節　簡單機械
2025年中考物理一輪復習專題講練

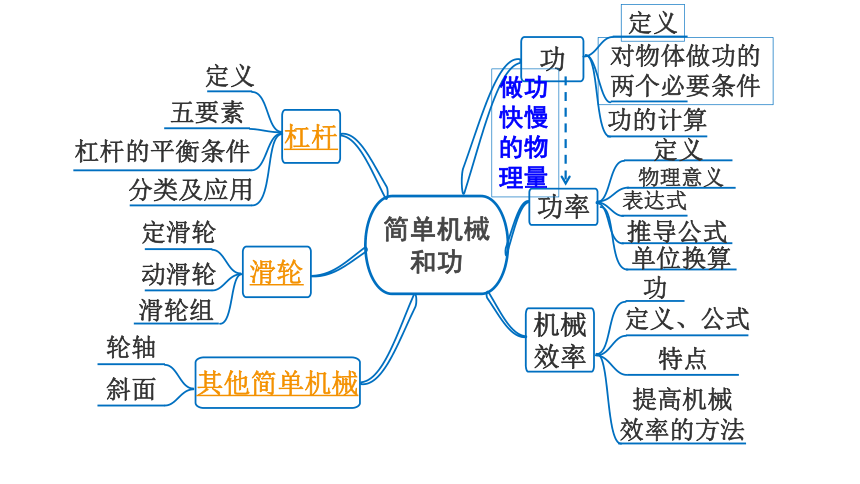

簡單機械
和功
知識精講

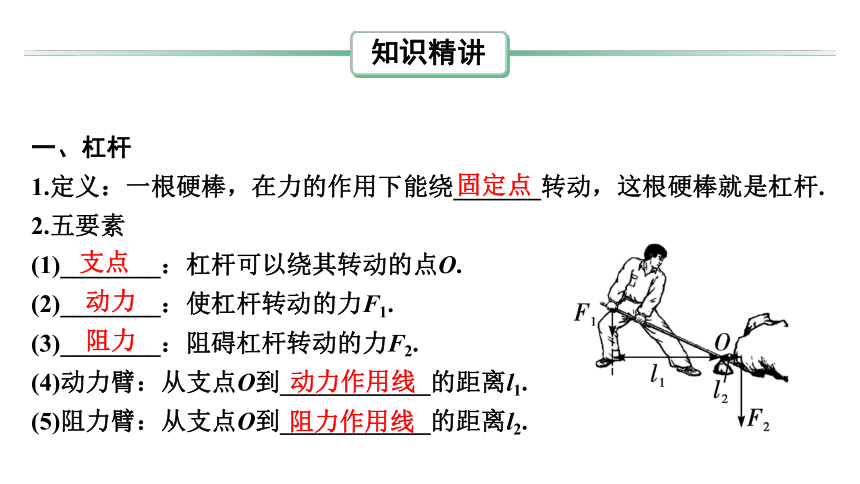

一、杠桿
1.定義：一根硬棒，在力的作用下能繞_______轉動，這根硬棒就是杠桿.
2.五要素
(1)________：杠桿可以繞其轉動的點O.
(2)________：使杠桿轉動的力F1.
(3)________：阻礙杠桿轉動的力F2.
(4)動力臂：從支點O到____________的距離l1.
(5)阻力臂：從支點O到____________的距離l2.　
固定點
支點
動力
阻力
動力作用線
阻力作用線

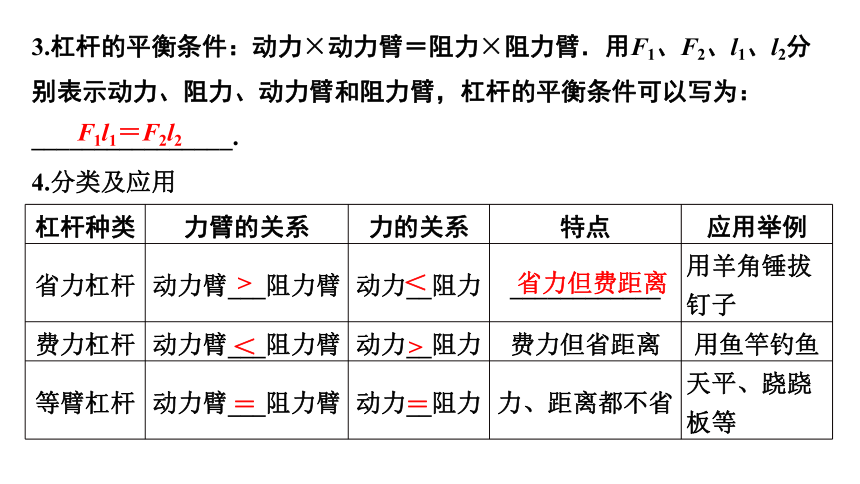

3.杠桿的平衡條件：動力×動力臂＝阻力×阻力臂．用F1、F2、l1、l2分別表示動力、阻力、動力臂和阻力臂，杠桿的平衡條件可以寫為：________________.
4.分類及應用　
杠桿種類 力臂的關系 力的關系 特點 應用舉例
省力杠桿 動力臂___阻力臂 動力__阻力 ____________ 用羊角錘拔釘子
費力杠桿 動力臂___阻力臂 動力__阻力 費力但省距離 用魚竿釣魚
等臂杠桿 動力臂___阻力臂 動力__阻力 力、距離都不省 天平、蹺蹺板等
F1l1＝F2l2
>
＜
省力但費距離
＜
>
＝
＝

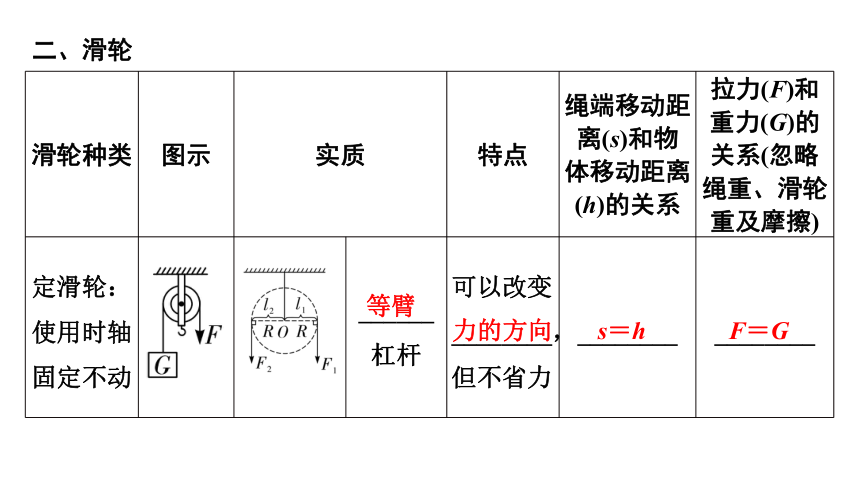

二、滑輪
滑輪種類 圖示 實質 特點 繩端移動距離和物體移動距離的關系 拉力(F)和重力(G)的關系(忽略繩重、滑輪重及摩擦)
定滑輪：使用時軸固定不動
______杠桿 可以改變________，但不省力 ________ ________
等臂
力的方向
s＝h
F＝G

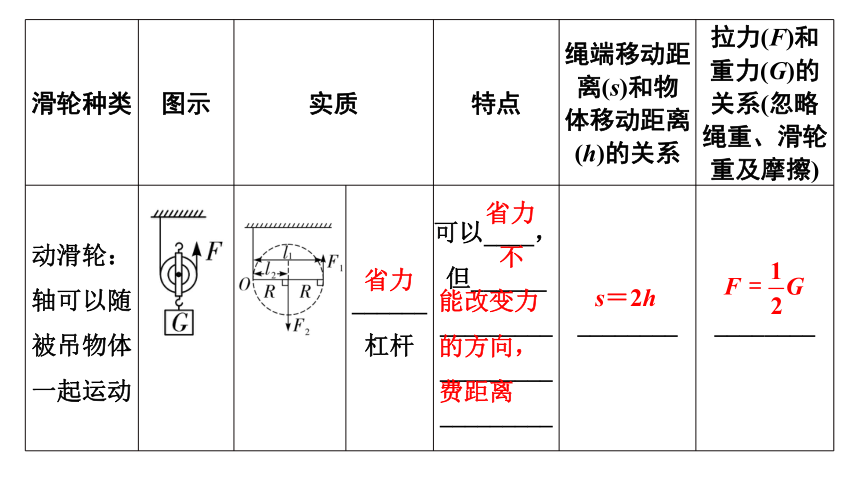

滑輪種類 圖示 實質 特點 繩端移動距離和物體移動距離的關系 拉力(F)和重力(G)的關系(忽略繩重、滑輪重及摩擦)
動滑輪：軸可以隨被吊物體一起運動 ______杠桿 可以____，但______
___________________________ ________ ________
省力
省力
不能改變力的方向，費距離
s＝2h

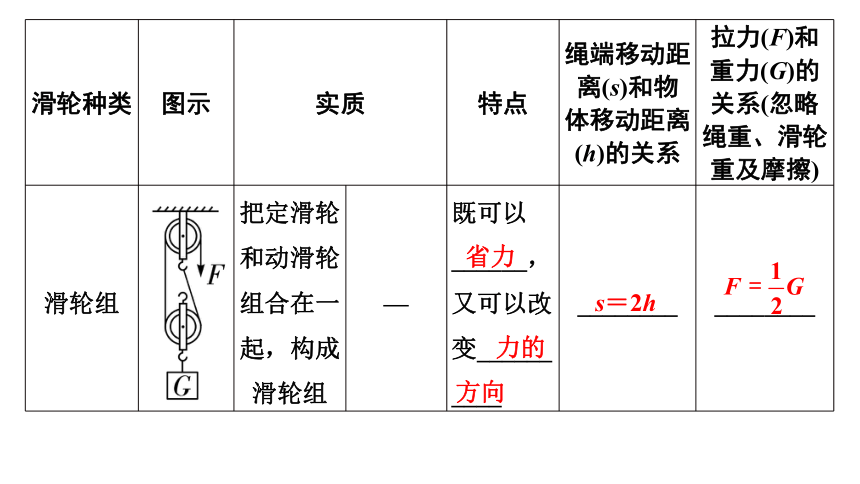

滑輪種類 圖示 實質 特點 繩端移動距離和物體移動距離的關系 拉力(F)和重力(G)的關系(忽略繩重、滑輪重及摩擦)
滑輪組 把定滑輪和動滑輪組合在一起，構成滑輪組 — 既可以 ______，又可以改變______
____ ________ ________
省力
力的方向
s＝2h
三、其他簡單機械
1.輪軸：本質是一個可以連續旋轉的________．
2.斜面：與水平面成一定角度的平面．______力______距離；高度相同時，斜面越長越______力．
杠桿
省
費
省
RJ八下P84圖12.2-6 盤山公路
RJ八下P83圖12.2-5 各種輪軸

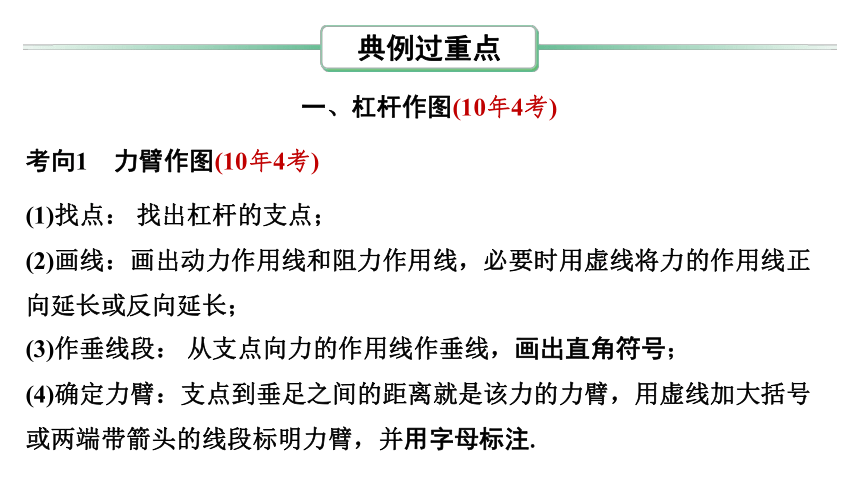

一、杠桿作圖(10年4考)
考向1　力臂作圖(10年4考)
(1)找點： 找出杠桿的支點；
(2)畫線：畫出動力作用線和阻力作用線，必要時用虛線將力的作用線正 向延長或反向延長；
(3)作垂線段： 從支點向力的作用線作垂線，畫出直角符號；
(4)確定力臂：支點到垂足之間的距離就是該力的力臂，用虛線加大括號 或兩端帶箭頭的線段標明力臂，并用字母標注.
典例過重點

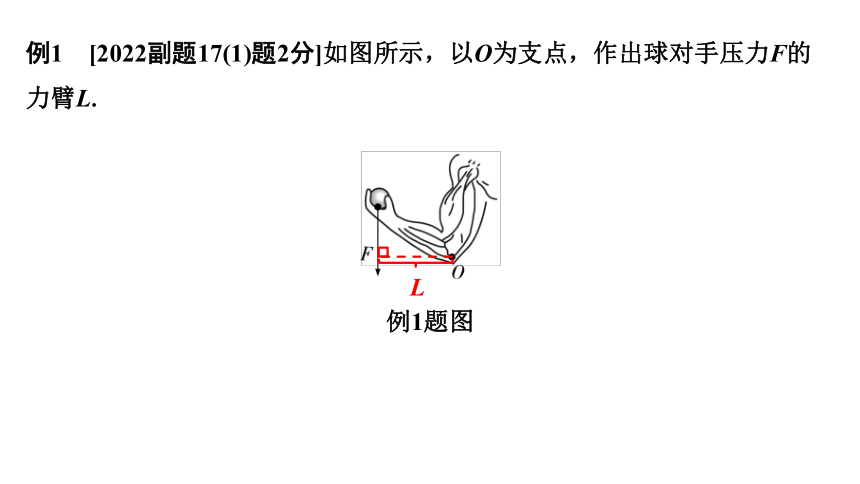

例1　[2022副題17(1)題2分]如圖所示，以O(shè)為支點，作出球?qū)κ謮毫的 力臂L.
例1題圖
L

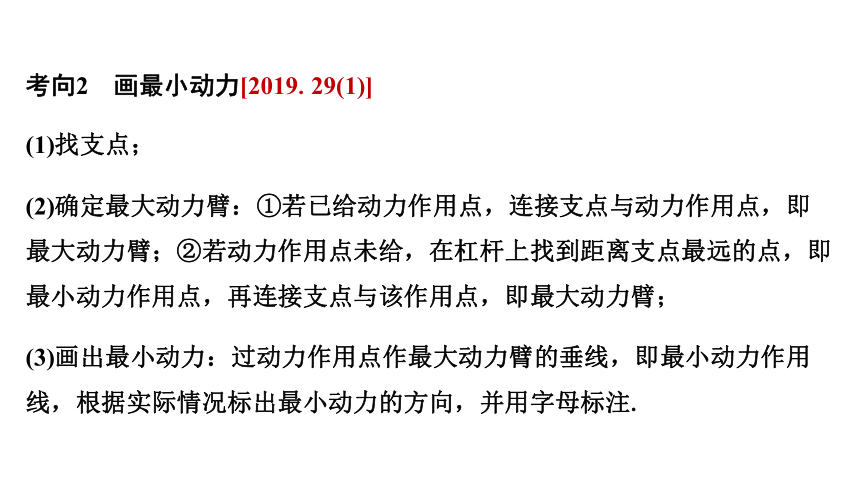

考向2　畫最小動力[2019.29(1)]
(1)找支點；
(2)確定最大動力臂：①若已給動力作用點，連接支點與動力作用點，即 最大動力臂；②若動力作用點未給，在杠桿上找到距離支點最遠的點，即 最小動力作用點，再連接支點與該作用點，即最大動力臂；
(3)畫出最小動力：過動力作用點作最大動力臂的垂線，即最小動力作用 線，根據實際情況標出最小動力的方向，并用字母標注.

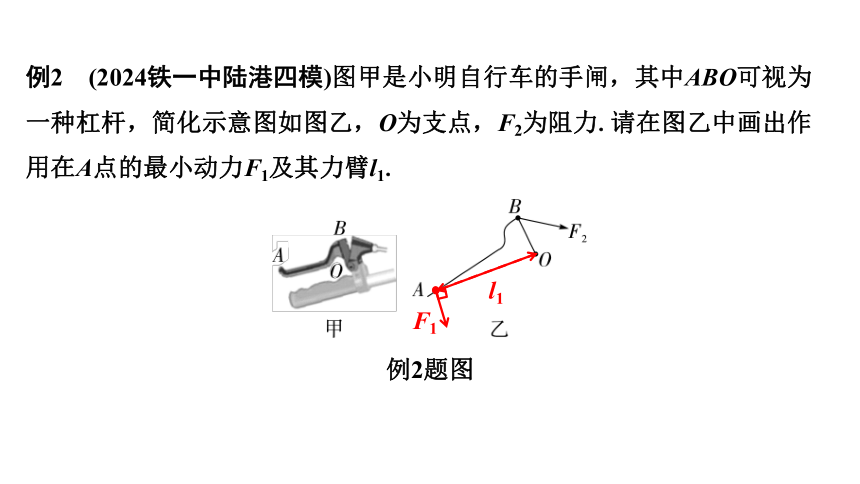

例2　(2024鐵一中陸港四模)圖甲是小明自行車的手閘，其中ABO可視為 一種杠桿，簡化示意圖如圖乙，O為支點，F(xiàn)2為阻力.請?jiān)趫D乙中畫出作 用在A點的最小動力F1及其力臂l1.
例2題圖
F1
l1
例3　汽車超載是當前發生交通事故的重要原因之一.全國各地設置了許多超載監測站加強監管.如圖所示，一輛兩軸貨車正在水平地面上設置的某種電子地磅秤上稱重.先讓貨車前輪單獨開上電子地磅秤，其讀數為8 t；前輪駛離電子地磅秤，再讓后輪單獨開上電子地磅秤，其讀數為9 t.
二、杠桿模型建構
(2024.14第三空、2022.9A、2018.6、2015.3A)
(1)已知該貨車前后輪與地面的接觸面積相等，當前后輪分別開上地磅秤 上時，該貨車的前后輪對地磅秤的壓強 (選填“相同”或“不 相同”).
不相同
例3　汽車超載是當前發生交通事故的重要原因之一.全國各地設置了許多 超載監測站加強監管.如圖所示，一輛兩軸貨車正在水平地面上設置的某 種電子地磅秤上稱重.先讓貨車前輪單獨開上電子地磅秤，其讀數為8 t； 前輪駛離電子地磅秤，再讓后輪單獨開上電子地磅秤，其讀數為9 t.
(2)已知國家規定兩軸貨車限載車貨總重18 t，請你通過計算分析該貨車是 否超載.
去情境，還原模型：將“車過磅秤”的這種現象聯想到“一端用力向上抬 一根木棒”的模型為“杠桿模型”，然后分別以木棒的兩端為支點建立2 次杠桿模型.
前輪上秤時：
后輪上秤時：
解：(2)貨車前輪開上地磅秤時，以后輪為支點，如解圖甲所示
根據杠桿的平衡條件得F前l(fā)＝G車l1①
貨車后輪開上地磅秤時，以前輪為支點，如解圖乙所示
例3題解圖
根據杠桿的平衡條件得F后l＝G車l1'②
l1＋l1'＝l，①＋②，得G車＝F前＋F后
依題意G車＝G前＋G后
則m車＝m前＋m后＝8 t＋9 t＝17 t＜18 t
所以該貨車沒有超載
　探究杠桿的平衡條件(2021.19，2022年版課標學生必做實驗)
實驗
縱向?qū)嶒?yàn)分層練
1. 實驗裝置(如圖)
(1)使支點處于杠桿中點的目的：避免
對實驗結果產生影響.
(2)杠桿上有刻度的好處： .
杠桿自重
可以直接讀出力臂
2. 實驗操作要點及注意事項
(1)實驗前調節杠桿在水平位置平衡
a.操作：左端高向 端調節平衡螺母，右端高向
端調節平衡螺母；b.目的：便于測量力臂.
(2)實驗過程中 (選填“能”或“不能”)調節杠桿兩端的平衡螺母.
3. 實驗結論
杠桿的平衡條件： (用文字表述).
左
右
不能
動力×動力臂＝阻力×阻力臂
一題多設問
例　 實驗小組同學做“探究杠桿的平衡條件”的實驗，用到的實驗器材 有：刻度均勻的杠桿、支架、彈簧測力計、重力為0.5 N的鉤碼若干.
甲
例題圖
(1)實驗前，放在水平桌面上的杠桿靜止在如圖甲所示位置，為使杠桿在水平位置平衡，應將右端的平衡螺母向 (選填“左”或“右”)調節，這樣做的目的是 .
(2)杠桿水平平衡后，在杠桿兩端掛上適當?shù)你^碼，杠桿右端下沉，此時可進行的操作是 (填字母)，使杠桿重新在水平位置平衡.
A. 向左調節平衡螺母 B. 移動鉤碼的位置
C. 向右調節平衡螺母
右
便于測量力臂
B
甲
(3)如圖乙所示，杠桿已經水平平衡，設左端鉤碼對杠桿的拉力為動力 F1，右端鉤碼對杠桿的拉力為阻力F2，則動力臂為 m，阻力F2 為 N.
乙
0.100
0.5
實驗次序 動力F1/N 動力臂l1/m 阻力F2/N 阻力臂l2/m
1 1.5 0.1 1.0 0.15
2 1.0 0.15 1.5 0.1
3 2.0 0.1 1.0 0.2
F1l1＝F2l2(或動力×動力臂
＝阻力×阻力臂)
(5)本實驗測量多組數據的目的是 .
(6)在分析實驗數據時同學小華指出：現有方案有一定的局限性，原因是實驗過程中 (填字母).
A. 沒有改變力的大小 B. 沒有改變力的方向
C. 沒有改變力的作用點
尋找普遍規律
B
(7)將圖乙中杠桿右端的鉤碼換成彈簧測力計進行實驗，如圖丙所示，當彈簧測力計由豎直向下拉轉至向右斜拉的過程中，杠桿始終保持在水平位置平衡，則測力計的示數將 ，分析可知，力臂 (選填“是”或“不是”)支點到力的作用點的
距離.
丙
變大
不是
乙
(8)物理老師自制了如圖丁所示的“杠桿力臂演示儀”(杠桿自身重力和摩擦力不計，O點為螺母位置).先使杠桿AB水平平衡，再松開螺母保持OA端不動、重物G1位置不變，將桿OB向下折一個角度后，若重物G2的位置不動，則圖丁b中杠桿AB'將沿 (選填“順時針”或“逆時針”)方向轉動，要使杠桿AB'在圖丁b位置平
衡，則重物G2應移動到 (選
填“①”“②”或“③”)的位置.
逆時針
②
丁
用細線將蘋果懸掛在杠桿的一
端，另一端掛鉤碼，使杠桿在水平位置平衡，測出動力臂，阻力臂，已知
鉤碼的重力，根據杠桿的平衡條件算出蘋果的重力
(10)小明家有個木衣架如圖戊所示，有一次他將書包掛在衣架A處時，衣架傾倒.為了防止衣架再次倒下，在掛衣服時可采取的做法 是： .
(合理即可)
戊
例題圖
同時在另一側掛鉤掛衣服(或掛衣服時盡量向豎桿一側靠近等)
真題、副題及變式
　杠桿(10年9考)
命題點
1
A
考向2　杠桿作圖(10年4考)
2. [2023陜西17(2)題2分]如圖甲，用鐵鍬鏟土?xí)r，鐵鍬可視為杠桿，圖乙 是其簡化圖，O為支點，請?jiān)趫D乙中畫出作用力F的力臂L.
L
3. [2019陜西29(1)題2分]在如圖所示杠桿的A點，畫出使杠桿在水平位置 平衡時最小拉力F的示意圖及其力臂L.
第3題圖
F
L
考向3　杠桿平衡條件的探究及應用(10年4考)
A. 空調架對墻沒有力的作用
B. 若以O(shè)為支點，OB一定是一個省力杠桿
C. 若室外機向外移動，AC對OB的支撐力變大
D. 室外機不能緊靠墻體主要是為了防止漏電
第4題圖
C
5. (2024陜西14題第2、3空2分)同學們以“廚房中的物理”為主題開展了 科學實踐活動.如圖甲，太陽光通過裝滿水的三棱柱形透明牙簽盒時發生 折射，在牙簽盒后面形成一條彩色光帶，這種現象叫做光的 .如 圖乙，用細繩將不銹鋼勺子懸掛起來，使其靜止在水平位置，則勺子懸掛 點 (選填“左”或“右”)側的質量較大一些.
第5題圖
色散
右
6. (2021陜西19題4分)在“探究杠桿平衡條件”的實驗中：
第6題圖
(1)為方便測量力臂，實驗前應先調節杠桿兩端的平衡螺母，使之在
位置平衡.
水平
(2)如圖甲，此時杠桿處于平衡狀態，如果在杠桿兩側各加掛一個相同的 鉤碼，杠桿將 (選填“保持平衡”“順時針轉動”或“逆 時針轉動”).
(3)如圖乙是一個加寬的杠桿裝置，此時杠桿處于平衡狀態.若只將左側的 鉤碼改掛到A點正上方的B點，力臂是線段 (選填“OA”“OB”或 “AB”)，此時杠桿 (選填
“仍能”或“不能”)保持平衡.
順時針轉動
OA
仍能
第6題圖
　滑輪(10年5考)
命題點
2
考向1　滑輪作圖
7. [2024副題16(2)題2分]如圖，工人向下拉繩來提升重物.請用筆畫線代替 繩子畫出滑輪組的繞線方法.
第7題圖
考向2　滑輪組的特點(10年5考)
A. 滑輪組中的定滑輪能改變拉力的大小
B. 圖中動滑輪相當于一個省力杠桿
C. 繩子自由端下拉1 m，桶上升2 m
D. 質量為65 kg的工人利用該滑輪組能提起150 kg的砂石
第8題圖
B
8. 若不計繩重和摩擦，已知?jiǎng)踊喌闹亓動＝300 N，若繩子能承受的最大拉力為800 N，則此滑輪組最多能提升的最大物重為 N.
1 300
