第3講 光的折射和色散
透鏡及其應用 (第一課時)
課時：第1部分
頁碼：第9頁
考情分析
01
KAO QING FEN XI
考點回顧
02
KAO DIAN SHU LI
夯實基礎
03
LI TI FEN XI
優化提升
04
BEI KAO XUN LIAN
廣東中考
05
BEI KAO XUN LIAN
考情分析
KAO QING FEN XI
PART ONE
01
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考

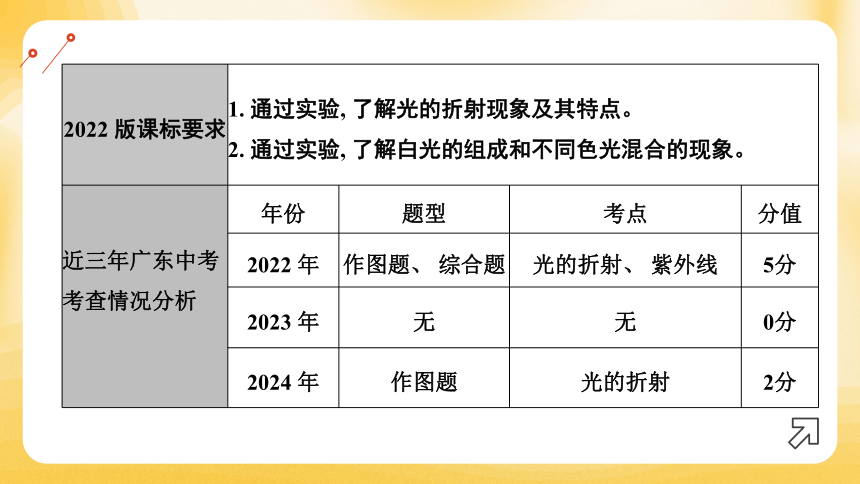

2022 版課標要求 1. 通過實驗, 了解光的折射現象及其特點。 2. 通過實驗, 了解白光的組成和不同色光混合的現象。 近三年廣東中考考查情況分析 年份 題型 考點 分值
2022 年 作圖題、 綜合題 光的折射、 紫外線 5分
2023 年 無 無 0分
2024 年 作圖題 光的折射 2分
考點回顧
KAO DIAN SHU LI
PART ONE
02
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考

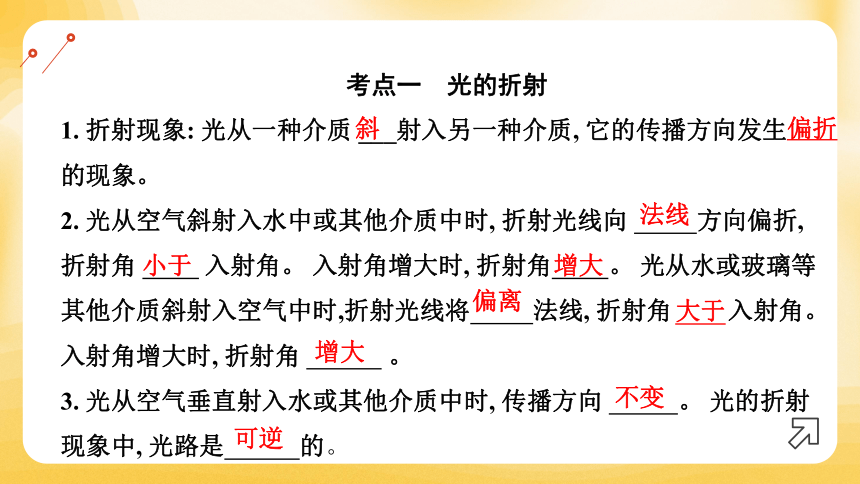

考點一　光的折射
1. 折射現象: 光從一種介質 ___射入另一種介質, 它的傳播方向發生 的現象。
2. 光從空氣斜射入水中或其他介質中時, 折射光線向 方向偏折, 折射角 入射角。 入射角增大時, 折射角 。 光從水或玻璃等其他介質斜射入空氣中時,折射光線將 法線, 折射角 入射角。 入射角增大時, 折射角 。
3. 光從空氣垂直射入水或其他介質中時, 傳播方向 。 光的折射現象中, 光路是 的。
偏折
法線
小于
增大
偏離
大于
增大
不變
可逆
斜
考點二　光的色散
4. 色散: 太陽光是白光, 它通過棱鏡后被分解成各種顏色的光, 這種現象叫光的 ,這說明白光不是單色光, 而是由各種色光混合而成的
色散

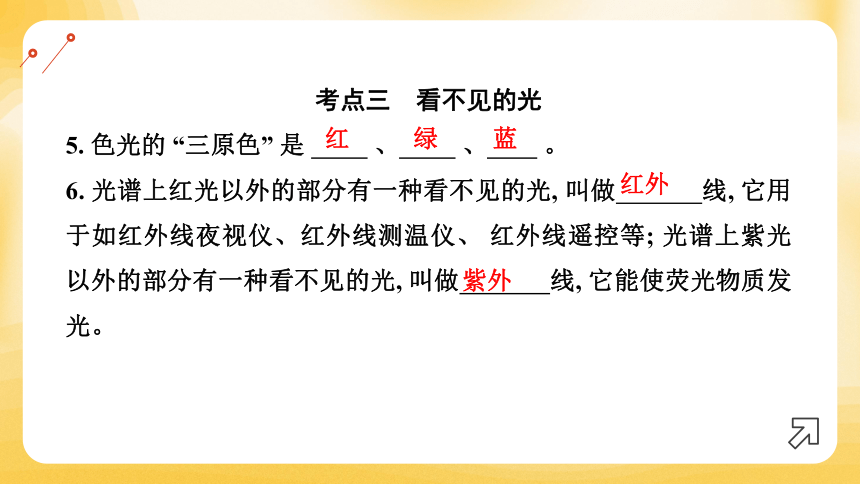

考點三　看不見的光
5. 色光的 “三原色” 是 、 、 。
6. 光譜上紅光以外的部分有一種看不見的光, 叫做 線, 它用于如紅外線夜視儀、紅外線測溫儀、 紅外線遙控等; 光譜上紫光以外的部分有一種看不見的光, 叫做 線, 它能使熒光物質發光。
紅
綠
藍
紅外
紫外

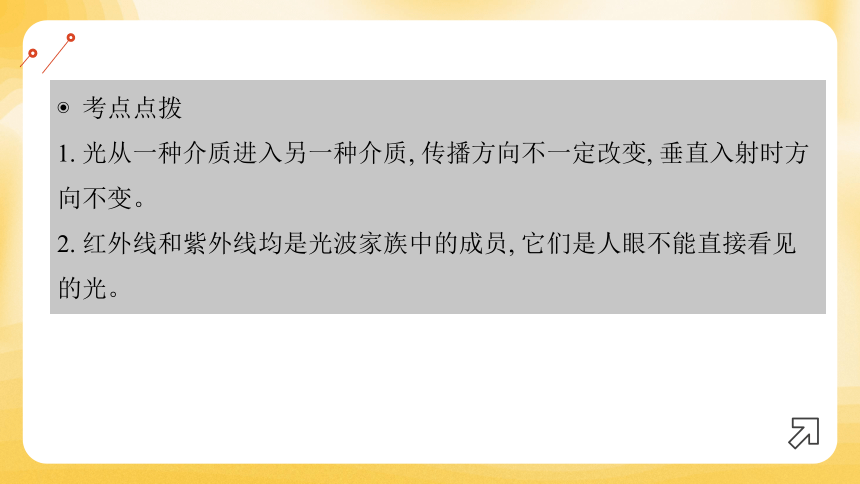

考點點撥
1. 光從一種介質進入另一種介質, 傳播方向不一定改變, 垂直入射時方向不變。
2. 紅外線和紫外線均是光波家族中的成員, 它們是人眼不能直接看見的光。
夯實基礎
LI TI FEN XI
PART ONE
03
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
考點一　光的折射

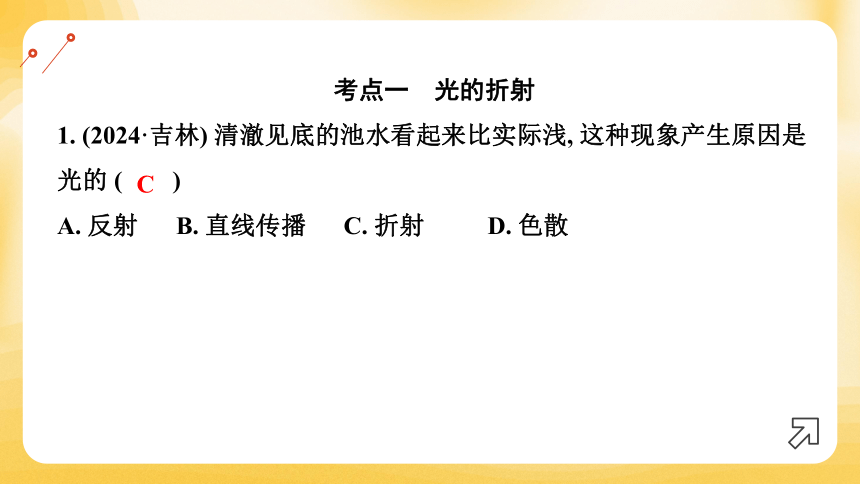

1. (2024·吉林) 清澈見底的池水看起來比實際淺, 這種現象產生原因是光的 ( )
A. 反射 B. 直線傳播 C. 折射 D. 色散
C
考點一　光的折射

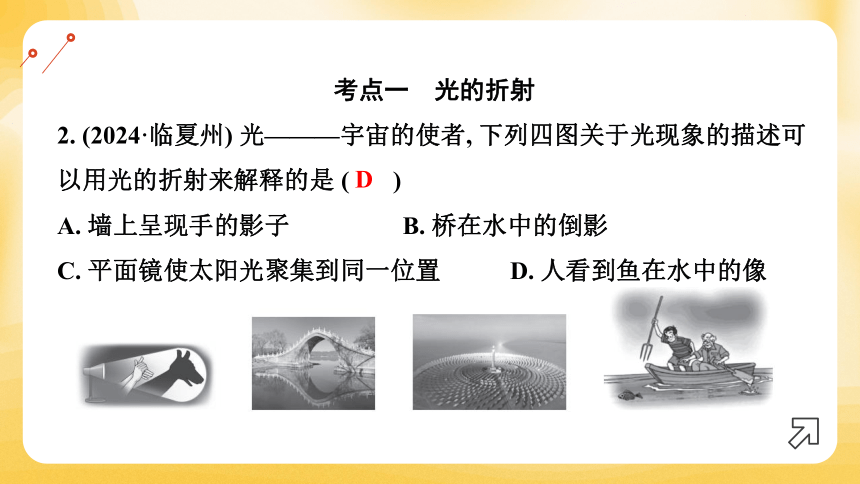

2. (2024·臨夏州) 光———宇宙的使者, 下列四圖關于光現象的描述可以用光的折射來解釋的是 ( )
A. 墻上呈現手的影子 B. 橋在水中的倒影
C. 平面鏡使太陽光聚集到同一位置 D. 人看到魚在水中的像
D
考點一　光的折射
3. (2023·遼寧) 如圖 3-1 所示是小童用手機拍攝的瀑布下的彩虹。
彩虹的形成是因為光的 現象。
手機屏幕上呈現出由紅、 綠、____ 三種色光混合而成的多彩畫面。
4. (2024·原創) 家用電器的遙控器發出的光能用來控制電視機、 空
調等用電器。 對于它發出的光, 下列說法中正確的是 ( )
A. 遙控器發出的光都是紫外線 B. 遙控器發出的光都是紅外線
C. 遙控器發出的光是可見光 D. 遙控器發出的光是紅色光
色散
B
藍
優化提升
BEI KAO XUN LIAN
PART ONE
04
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
1. (2023·北京) 一束單色光從空氣斜射入水中的情境如圖 3- 2 所示。 下列說法正確的是 ( )
A. BO 是入射光, OA 是反射光
B. AO 是入射光, OC 是折射光
C. ∠AOM 是入射角, ∠BON 是反射角
D. 光若沿 CO 入射, 將沿 OA 和 OB 射出
B
2. 如圖 3-3 所示, 電視機遙控器利用 控制電視機。 有時, 我們把遙控器對著電視機周圍的光滑墻壁也能實現控制, 這是利用光的 原理; 驗鈔機是利用 使鈔票上面的熒光物質發光的, 以此來辨別鈔票的真偽。
紅外線
反射
紫外線
3. (2024·蘇州) 如圖 3-4 甲所示, A、 B 之間是太陽光經三棱鏡色散后在屏上得到的彩色光帶。 將電子溫度傳感器分別放在 A、 B 兩點外側, 測得溫度 T 隨時間 t 變化的圖像如圖3-4 乙所示。 則曲線①對應光線的特點是 ___________ , 曲線②對應的是 線。
使熒光物質發光 、 消毒殺菌
紅外
廣東中考
BEI KAO XUN LIAN
PART ONE
05
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
1. (2024·廣東) 如圖 3-5 所示, 一束光經 O 點從空氣斜射入水中, 請畫出法線及大致的折射光線。
答案
第3講 光的折射和色散
透鏡及其應用 (第二課時)
課時：第1部分
頁碼：第11頁
考情分析
01
KAO QING FEN XI
考點回顧
02
KAO DIAN SHU LI
夯實基礎
03
LI TI FEN XI
優化提升
04
BEI KAO XUN LIAN
廣東中考
05
BEI KAO XUN LIAN
考情分析
KAO QING FEN XI
PART ONE
01
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
2022 版課標要求 1. 了解凸透鏡對光的會聚作用和凹透鏡對光的發散作用。 2. 探究并了解凸透鏡成像的規律。 了解凸透鏡成像規律的應用。 3. 了解人眼成像的原理, 了解近視眼和遠視眼的成因與矯正方法。 具有保護視力的意識。 近三年廣東中考考查情況分析 年份 題型 考點 分值
2022 年 填空題 凸透鏡成像規律 3分
2023 年 實驗題 凸透鏡成像規律 5分
2024 年 填空題 凸透鏡成像規律 3分
考點回顧
KAO DIAN SHU LI
PART ONE
02
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
考點四　凸透鏡與凹透鏡
1. 中間 、 邊緣____的透鏡叫凸透鏡, 如 (選填 “遠視” 或 “近視” )鏡片是凸透鏡。中間____ 、 邊緣 的透鏡叫凹透鏡, 如____ (選填 “遠視” 或 “近視” )鏡片是凹透鏡。
2. 凸透鏡對光有 作用; 凹透鏡對光有 作用。
3. 凸透鏡能使平行于主光軸的光線通過它折射后 在一點, 這個點叫做焦點, 用字母 F 表示; 焦點到 的距離叫做焦距, 用字母 f 表示。
厚
遠視
厚
近視
會聚
發散
會聚
光心
薄
薄
考點五　生活中的透鏡
4. 照相機的鏡頭相當于一個 , 來自物體的光線經過鏡頭會聚在膠卷上, 形成一個 、 的實像。
5. 來自投影儀上的物體的光線通過凸透鏡形成一個 、 的實像。
6. 放大鏡所成的像是 、 的虛像。
凸透鏡
倒立
縮小
倒立
放大
正立
放大
考點六　凸透鏡成像的規律
7. 物距用字母 u 表示, 是指物體到 的距離; 像距用字母 v 表示, 是 到光心的距離。
8. (1) 當 u 2f 時, 2f > v > f, 成 、 的 實 像。
(2) 當 u = 2f 時, v 2f, 成 、 的 實 像。
(3) 當 2f > u > f 時, v 2f, 成 、 的 實 像。
(4) 當 u < f 時, 成 、 的 像。
光心
像
>
倒立
縮小
=
倒立
等大
>
倒立
放大
正立
放大
虛
考點七　眼睛
9. 眼球好像一架照相機, 晶狀體和角膜的共同作用相當于 透鏡, 來自物體的光會聚在 上, 形成 、 的 實 像。
10. 產生近視眼的原因是晶狀體太 , 折光能力太 , 將光會聚在視網膜 ,需要在眼睛前面放一個 透鏡來矯正。
11. 產生遠視眼的原因是晶狀體太 , 折光能力太 , 將光會聚在視網膜 ,需要在眼睛前面放一個 透鏡來矯正。
凸
視網膜
倒立
縮小
厚
強
凹
薄
弱
后
凸
前
考點點撥
1. 實像與虛像的區別。
實像是實際光線會聚形成的, 可以在光屏上呈現出來, 也能用眼睛觀察到, 如小孔成像、 照相機成像等; 而虛像是實際光線的反向延長線相交形成的, 如平面鏡、 放大鏡成的像, 只能用眼睛觀察。
2. 影與像。
影是光在直線傳播時, 遇到不透明的物體形成的黑暗區域, 影比周圍暗, 它只能反映物體的輪廓, 不能反映物體的細節。 像是光經過光學元件而成的, 它能反映出物體的細節。 如手影、 日食、 月食是影, 而倒影、 電影、 投影是像。
考點點撥
3. 變大與變小是指后來成的像與原來成的像的比較; 放大與縮小是指物體成的像與物體本身的比較; 變大不一定是放大, 變小也不一定縮小。
夯實基礎
LI TI FEN XI
PART ONE
03
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
考點四　凸透鏡與凹透鏡
1. (2024·廣西) 如圖 3-6 所示的眼鏡片是 ( )
A. 凸面鏡 B. 凹面鏡 C. 凸透鏡 D. 凹透鏡
2. (2024·菏澤) 小明透過爺爺的老花鏡看遠處的樓房, 發現樓房成倒立縮小的像。 以下說法正確的是 ( )
A. 老花鏡對光有會聚作用
B. 電影放映機的成像原理與該成像原理相同
C. 老花鏡不能當放大鏡使用
D. 爺爺遠視眼是因為晶狀體變厚了
C
A
考點五　生活中的透鏡
3. (2023·綏化) 如圖 3-7 所示, 小明通過焦距為 15 cm 的凸透鏡觀察到郵票正立放大的像。 下列說法正確的是 ( )
A. 通過凸透鏡觀察到的像是實像
B. 郵票到凸透鏡的距離等于 15 cm
C. 郵票到凸透鏡的距離小于 15 cm
D. 郵票到凸透鏡的距離大于 30 cm
C
考點六　凸透鏡成像的規律
4. (2023·郴州) 如圖 3-8 所示, 燭焰、 凸透鏡和光屏三者的中心在同一高度, 該凸透鏡的焦距為 10. 0 cm, 凸透鏡的位置保持不變。 以下說法正確的是 ( )
A. 當蠟燭放在圖中 A 區域時, 光屏應放在圖中 D 區域才可能呈現清晰的像
B. 蠟燭從圖中位置逐漸遠離透鏡時, 所成的像會逐漸變小
C. 若無論怎么移動光屏, 在光屏上都找不到像, 則蠟燭可能放在圖中 B 區域
D. 若光屏上要得到一個放大的像, 則蠟燭應該放在圖中 C 區域
B
考點七　眼睛
5. (2024·山西) 如圖 3-9 所示為青少年眼病患者眼球與正常眼球對比圖。 關于該患者的晶狀體及視力矯正, 下列說法正確的是 ( )
A. 對光的會聚能力太強, 需佩戴近視眼鏡
B. 對光的會聚能力太強, 需佩戴遠視眼鏡
C. 對光的會聚能力太弱, 需佩戴近視眼鏡
D. 對光的會聚能力太弱, 需佩戴遠視眼鏡
A
考點七　眼睛
6. (2023·廣西) 小明用自制的 “水凸透鏡” 探究凸透鏡成像規律, 當蠟燭、 “水凸透鏡”和光屏位于如圖 3- 10 所示的位置時, 光屏上呈現燭焰清晰的像, 下列說法正確的是( )
A. 此時成像特點與眼睛的相同
B. 此時 “水凸透鏡” 的焦距為 15. 0 cm
C. 調節 “水凸透鏡” 的厚度可改變其焦距
D. 蠟燭燃燒變短, 光屏上的像會向下移動
C
優化提升
BEI KAO XUN LIAN
PART ONE
04
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
1. (2023·黃岡) 如圖 3-11 所示是超市安裝的一種刷臉自助儲物柜。 某顧客站在屏幕前50 cm 處, 按下 “存” 按鈕, 屏幕上方的攝像頭啟動, 出現人臉縮小的像, 柜門打開。下列說法正確的是 ( )
A. 該攝像頭相當于一個凹透鏡
B. 該攝像頭對光線具有發散作用
C. 該攝像頭的焦距可能是 0. 20 m
D. 該攝像頭成像原理是光的反射
C
2. (2024·河南) 在 “愛眼日” 宣傳活動中, 小明用如圖 3-12 所示的裝置研究眼睛的成像, 此時燭焰在光屏上成清晰的像, 用此模擬正常眼睛的成像。 接下來下列操作可模擬近視眼的是 ( )
A. 向水透鏡注水, 燭焰的像成在光屏右側
B. 向水透鏡注水, 燭焰的像成在光屏左側
C. 從水透鏡抽水, 燭焰的像成在光屏右側
D. 從水透鏡抽水, 燭焰的像成在光屏左側
B
3. (2023·煙臺) 如圖 3-13 所示, 光通過透鏡會發生折射, 請將圖中的入射光線或折射光線補畫完整。
答案
4. (2024·眉山) 小龍在 “探究凸透鏡成像的規律” 實驗中, 進行了如下探究:
(1) 如圖 3-14 甲所示, 平行光正對著凸透鏡照射, 光屏上出現一個最小、 最亮的光斑,則凸透鏡的焦距是 cm。
(2) 將蠟燭、 凸透鏡和光屏放在光具座上。 點燃蠟燭, 發現燭焰在光屏上所成的像如圖3-14 乙所示, 產生這一現象的原因是燭焰中心、 凸透鏡光心和光屏中心 (選填 “在” 或 “不在” ) 同一高度。
10. 0
不在
(3) 如圖 3-14 丙所示, 光屏上呈現清晰的像, 與生活中 (選填 “放大鏡”、“照相機” 或 “投影儀” ) 原理相同。 凸透鏡位置不動, 將蠟燭向凸透鏡方向移動10 cm, 為了在光屏上呈現清晰的像, 應將光屏向 (選填 “左” 或 “右” )移動, 像將變 。
(4) 手機的攝像頭相當于凸透鏡, 在日常生活中該類透鏡可以用來矯正 (選填 “近視眼” 或 “遠視眼” )。
照相機
右
遠視眼
大
5. (2023·蘇州) 在 “探究凸透鏡成像規律” 的實驗中。
(1) 如圖 3-15 甲所示, 把蠟燭、 凸透鏡、 光屏依次擺放在光具座上, 并將蠟燭燭焰和光屏的中心調到凸透鏡的主光軸上, 目的是使成像在 。
(2) 按要求進行觀察和測量, 并將部分觀測情況記錄在下列表中:
同一高度
①凸透鏡焦距 f = cm;
②當物距 u = 20 cm 時, 像距 v = cm;
③當物距 u = 10 cm 時, 像的性質是 、 、 。
(3) 如圖 3-15 乙是航天員王亞平太空授課制作水球時呈現的情景, 假設她稍向后遠離水球, 則她在球中所成的像將 (選填 “變大” “變小” 或 “不變” )。
15
60
正立
放大
虛像
變小
廣東中考
BEI KAO XUN LIAN
PART ONE
05
2025
考點梳理
夯實基礎
優化提升
考情分析
廣東中考
1. (2024·廣東) 廣東生產的無人駕駛電動垂直起降航空器首飛成功, 彰
顯了我國科技在城市空中交通領域的領先地位。 如圖 3-16 所示航空
器可用于高空攝影、 旅游觀光等, 航空器的攝像頭相當于 透鏡, 遠處的物體通過攝像頭成倒立縮小的 ( 選填 “ 實” 或“虛” ) 像。 在攝像頭遠離物體的過程中, 像的大小將變 。
凸
小
實
2. (2023·廣東) 小明在學習了凸透鏡成像的規律后, 繼續深入探究。 選用表中某一規格的凸透鏡做實驗, 調整好器材后如圖 3-17 甲所示, 此時燭焰在光屏上成放大的像。
(1) 光屏上的像是 像 (選填 “實” 或 “虛” )。
(2) 一段時間后, 小明發現燭焰的像如圖 3-17 乙所示, 此時將蠟燭向 調節可以使燭焰的像移到光屏中央。
實
上
(3) 小明選的凸透鏡焦距為 cm。
(4) 小明將蠟燭換成 F 字光源, 調整了光源和光屏的位置, 在光屏上仍可觀察到清晰的像, 如圖 3-18 所示, 則小明看到的像應是 (選填字母)。
(5) 小明認為凸透鏡成像的規律還可能與凸透鏡的直徑有關。 若要驗證其猜想, 則可在表中選取編號為 兩個凸透鏡進行實驗驗證。
10
D
①②
