專題復習 光現象

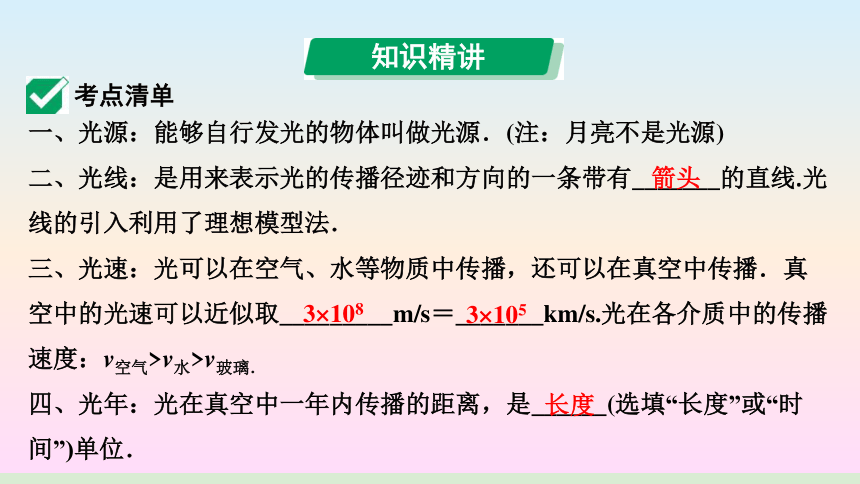

知識精講
一、光源：能夠自行發光的物體叫做光源．(注：月亮不是光源)
二、光線：是用來表示光的傳播徑跡和方向的一條帶有_______的直線.光線的引入利用了理想模型法．
三、光速：光可以在空氣、水等物質中傳播，還可以在真空中傳播．真空中的光速可以近似取_________m/s＝_______km/s.光在各介質中的傳播速度：v空氣>v水>v玻璃．
四、光年：光在真空中一年內傳播的距離，是______(選填“長度”或“時間”)單位．
考點清單
箭頭
3×108
3×105
長度

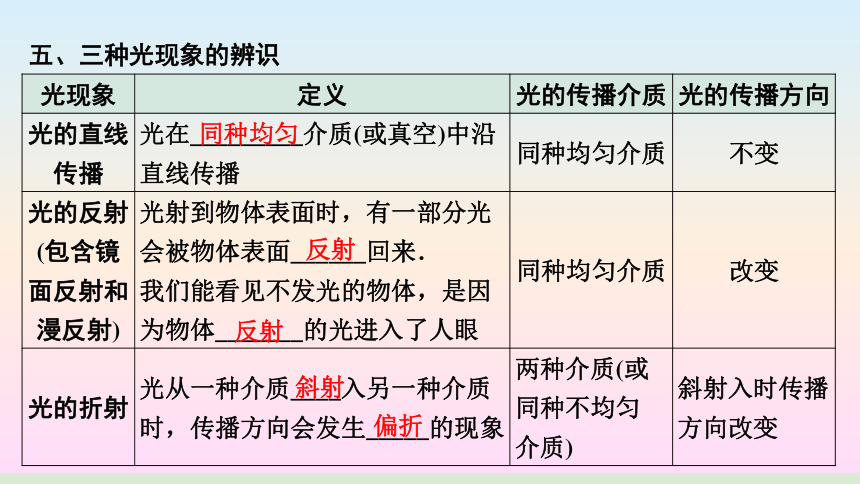

五、三種光現象的辨識
光現象 定義 光的傳播介質 光的傳播方向
光的直線傳播 光在_________介質(或真空)中沿直線傳播 同種均勻介質 不變
光的反射(包含鏡面反射和漫反射) 光射到物體表面時，有一部分光會被物體表面______回來． 我們能看見不發光的物體，是因為物體_______的光進入了人眼 同種均勻介質 改變
光的折射 光從一種介質____入另一種介質時，傳播方向會發生_____的現象 兩種介質(或同種不均勻 介質) 斜射入時傳播方向改變
同種均勻
反射
反射
斜射
偏折

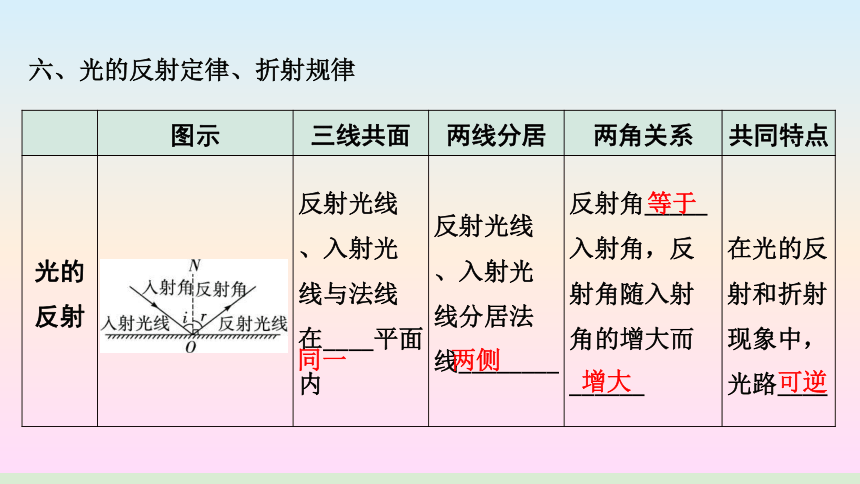

六、光的反射定律、折射規律
圖示 三線共面 兩線分居 兩角關系 共同特點
光的反射 反射光線、入射光線與法線在____平面內 反射光線、入射光線分居法線________ 反射角_____入射角，反射角隨入射角的增大而______
在光的反射和折射現象中，光路____
同一
兩側
等于
增大
可逆　

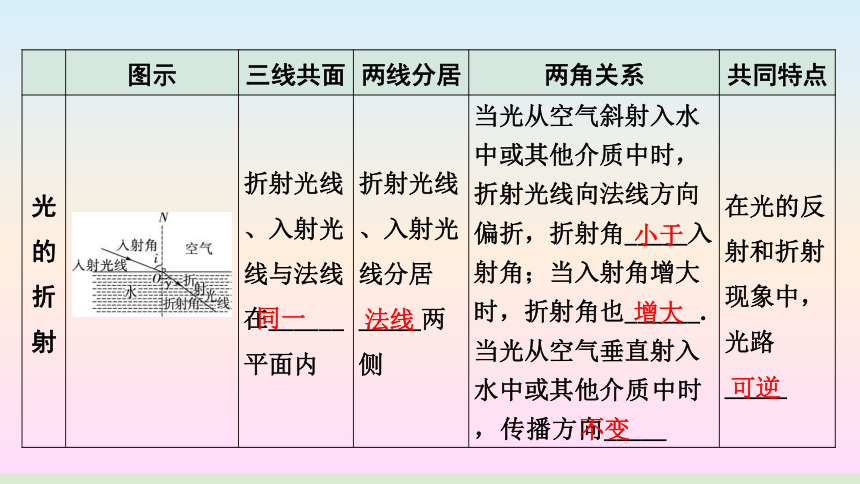

圖示 三線共面 兩線分居 兩角關系 共同特點
光的折射 折射光線、入射光線與法線在______平面內 折射光線、入射光線分居_____兩側 當光從空氣斜射入水中或其他介質中時，折射光線向法線方向偏折，折射角_____入射角；當入射角增大時，折射角也______.當光從空氣垂直射入水中或其他介質中時，傳播方向_____
在光的反射和折射現象中，光路_____
同一
法線
小于
增大
不變
可逆　

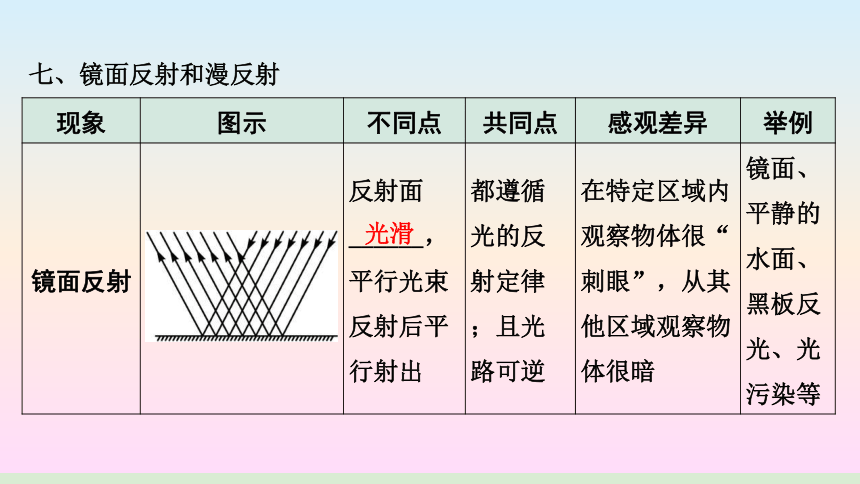

七、鏡面反射和漫反射
現象 圖示 不同點 共同點 感觀差異 舉例
鏡面反射 反射面______，平行光束反射后平行射出 都遵循光的反射定律；且光路可逆 在特定區域內觀察物體很“刺眼”，從其他區域觀察物體很暗 鏡面、平靜的水面、黑板反光、光污染等
光滑

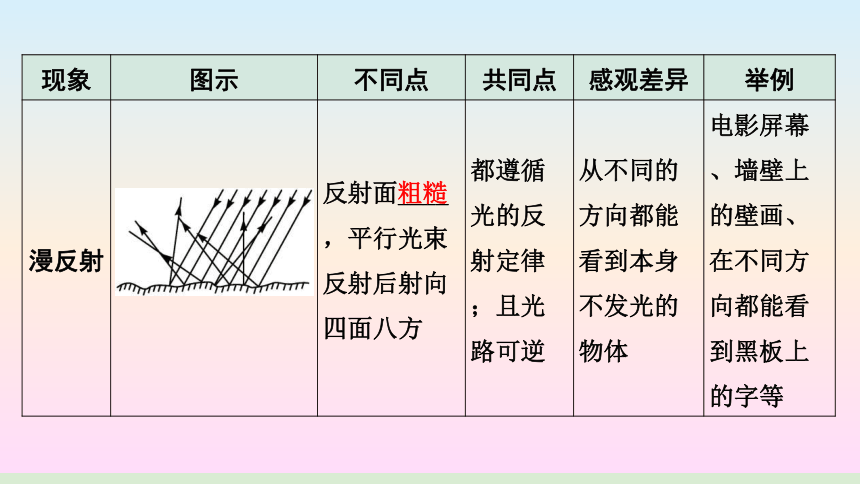

現象 圖示 不同點 共同點 感觀差異 舉例
漫反射 反射面____，平行光束反射后射向四面八方 都遵循光的反射定律；且光路可逆 從不同的方向都能看到本身不發光的物體 電影屏幕、墻壁上的壁畫、在不同方向都能看到黑板上的字等
粗糙

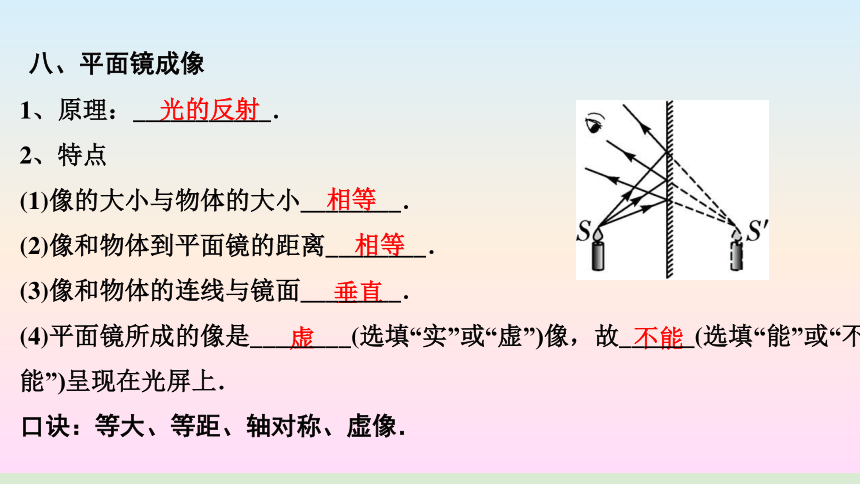

八、平面鏡成像
光的反射
相等
相等
垂直
虛
不能
1、原理：___________．
2、特點
(1)像的大小與物體的大小________．
(2)像和物體到平面鏡的距離________．
(3)像和物體的連線與鏡面________．
(4)平面鏡所成的像是________(選填“實”或“虛”)像，故______(選填“能”或“不能”)呈現在光屏上．
口訣：等大、等距、軸對稱、虛像．

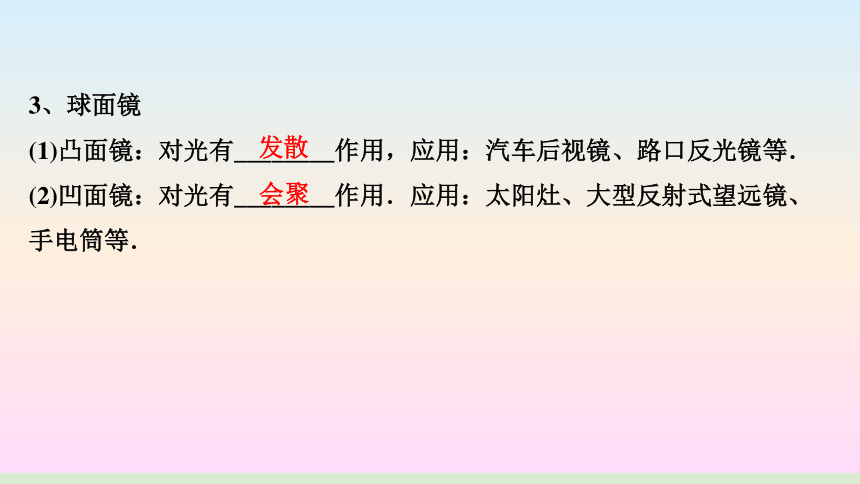

3、球面鏡
(1)凸面鏡：對光有________作用，應用：汽車后視鏡、路口反光鏡等．
(2)凹面鏡：對光有________作用．應用：太陽灶、大型反射式望遠鏡、手電筒等．
發散
會聚

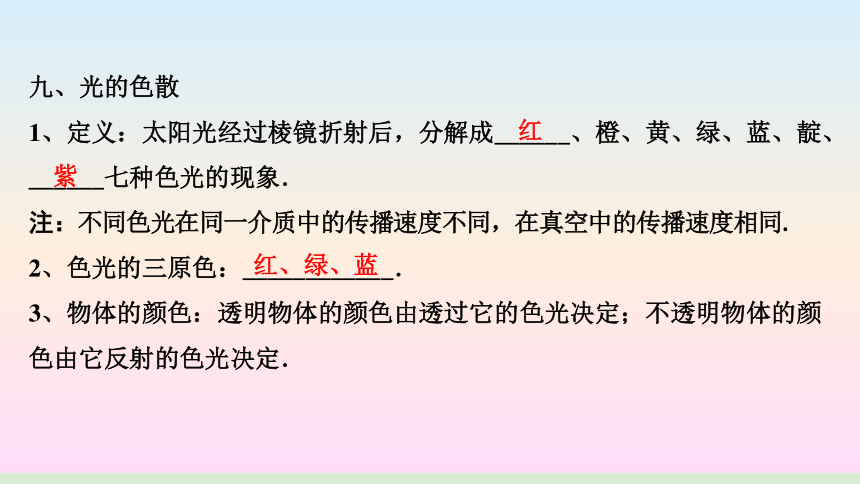

九、光的色散
1、定義：太陽光經過棱鏡折射后，分解成______、橙、黃、綠、藍、靛、______七種色光的現象．
注：不同色光在同一介質中的傳播速度不同，在真空中的傳播速度相同.
2、色光的三原色：____________．
3、物體的顏色：透明物體的顏色由透過它的色光決定；不透明物體的顏色由它反射的色光決定．
紅
紫
紅、綠、藍

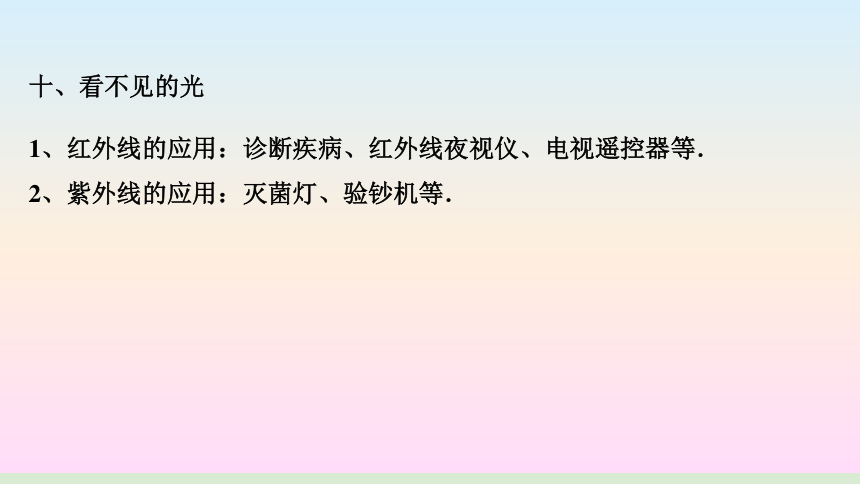

1、紅外線的應用：診斷疾病、紅外線夜視儀、電視遙控器等．
2、紫外線的應用：滅菌燈、驗鈔機等．
十、看不見的光
實驗1 探究光的反射定律
實驗要點
1.實驗器材：平面鏡、量角器、可折轉的紙板、激光筆、幾種不同顏色的筆。
2.量角器的作用：測量入射角與反射角。
3.探究過程中顯示出光路的要求：第一，選用粗糙的紙板；第二，使激光貼著紙板入射。
4.實驗中翻轉紙板的目的：探究反射光線、入射光線和法線是否在同一平面內。
5.多次改變?nèi)肷浣堑拇笮∵M(jìn)行實驗的目的：使實驗結論更具有普遍性。
6.實驗結論：光的反射現象中，反射光線、入射光線和法線在同一平面內；反射光線和入
射光線分別位于法線兩側；反射角等于入射角。
1.探究光的反射規律時，在水平放置的平面鏡上方豎直放置一光屏，光屏由可以繞 折
轉的A、B兩塊粗糙的白板組成，如圖甲所示。
基礎設問
（1）器材準備 為了完成實驗，除了圖中器材外，還需要的測量工具是________。
（2）實驗過程中讓一束光緊貼白板入射，白板應該________平面鏡放置，否則在白板上
看不見反射光。
（3）操作準備 實驗要在較暗的環境中進行，其目的是______________________________。
量角器
垂直于
可以更清楚地觀察光的傳播路徑
能力設問
（4）可翻折的粗糙白板的作用：一是__________________，二是探究反射光線、入射光
線和法線是否在______________。
（5）實驗中，在白板前可以從不同的角度看到它上面的光路，是因為光在白板上發生了
____反射。
顯示光的傳播路徑
同一個平面內
漫
（6）數據處理 實驗中多次改變?nèi)肷涔饩€與法線的夾角，觀察反射光線并測量入射角和反
射角。根據表中實驗數據得出的結論和書上的結論并不一致。你分析出現這種情況的原因
可能是____________________________________。
入射角/ 20 30 50 60 70 80
反射角/ 70 60 40 30 20 10
把反射光線與鏡面的夾角當成了反射角
（7）在圖甲中，如果讓光沿著 的方向射向平面鏡，會看到反射光沿著____的方向射出。
這表明：在光的反射現象中，光路是______的。
可逆
拓展設問
（8）操作過程 實驗過程中，進行下列哪項操作后，在白板上仍可以看到反射光___。
（填序號）
B
A.如圖乙所示，將白板B向后翻折
B.如圖丙所示，將白板A、B與入射光束一起以 為軸旋轉
C.如圖丁所示，將白板A、B與入射光束一起以 為軸向后傾
（9）結合甲、乙、丙、丁四幅圖，下列對于法線的理解正確的是___。（填序號）
C
A.四幅圖中，白板上的 都是法線，法線可以幫助我們判斷并測出入射角和反射角
B.法線是真實存在的一條光線，沒有法線就不會有入射光線和反射光線
C.法線有助于確定反射光線、入射光線和法線所在的平面與鏡面的垂直關系
（10）探究創新 在探究過程中如圖戊所示，將白板B沿 剪開，把白板B的上半部分向
后折，在白板B的上半部分______（選填“能”或“不能”）看到反射光，說明反射光線、入
射光線和法線____（選填“在”或“不在”）同一平面內。
不能
在
實驗2 探究平面鏡成像的特點
實驗要點
1.實驗器材：薄玻璃板、兩支外形相同的蠟燭、火柴、刻度尺、白紙、鉛筆。
2.選擇兩支外形相同的蠟燭進行實驗的目的：便于比較像與物的大小關系。
3.用玻璃板代替平面鏡的目的：便于確定像的位置。
4.選擇較薄的玻璃板的目的：防止蠟燭在玻璃板前、后表面同時成像，對實驗造成影響。
5.等效替代法：（1）為了便于確定像的位置，用玻璃板代替平面鏡；（2）為了比較像與
物體的大小關系，用一支外形相同但不點燃的蠟燭代替點燃的蠟燭；（3）為了確定并記
錄像的位置，用未點燃的蠟燭代替點燃蠟燭的像。
6.玻璃板與白紙的位置關系：白紙放于水平面上，玻璃板豎直放于白紙上，要保證玻璃板
與白紙相互垂直。前傾與后傾都會造成玻璃板后的蠟燭與像不能重合。
7.實驗結論：平面鏡所成的像是正立等大的虛像；像和物到平面鏡的距離相等；像和物的
連線與鏡面垂直。
2.小明在探究“平面鏡成像特點”時，利用如圖甲所示器材進行了操作。
基礎設問
（1）用玻璃板代替平面鏡的目的是__________________。
（2）為了使像看起來更清晰，小明最好在______（選填“較亮”或“較暗”）的環境中進行。
便于確定像的位置
較暗
（3）把點燃的蠟燭A放在與水平桌面垂直的玻璃板前，在玻璃板后面放一支________
（選填“點燃”或“沒點燃”）的蠟燭B，且蠟燭B與蠟燭A的大小需要______（選填“相同”或
“不同”）。
沒點燃
相同
能力設問
（4）像物關系 為了探究像和物的大小關系，點燃了一支蠟燭A置于玻璃板前，實驗中應
該在玻璃板____（選填“前”或“后”）來觀察這支蠟燭的像。然后把另一根相同的蠟燭B放
在玻璃板后，移動蠟燭B，直至看上去與A的像完全重合，由此可初步得出平面鏡所成的
像和物大小______。
前
相等
（5）若在蠟燭B和玻璃板之間豎直放置一不透明白紙，則在蠟燭A側透過玻璃板____
（選填“能”或“不能”）觀察到蠟燭A的像；移去蠟燭B，并在其所在位置上放一塊光屏，光
屏上不能承接蠟燭A的像，表明蠟燭A的像是____像。
能
虛
（6）為了獲得多組數據，多次改變蠟燭A的位置，找到對應蠟燭B的位置并記錄下來，如
圖乙所示，由此我們可得到：________________________。
（7）為了獲得多組數據，多次改變玻璃板的位置，如果保持蠟燭A不動，將玻璃板豎直
向上移動，蠟燭A在鏡中像的位置將______（選填“不變”或“改變”）。
像與物到鏡面的距離相等
不變
拓展設問
（8）規律應用 小明想確定家中穿衣鏡成像的反射面，他將筆尖緊貼鏡面 ，如圖丙所示，
發現筆尖的像與筆尖之間有一段距離，說明___（選填“”或“ ”）是反射面。
（9）小明看到身后墻上的表在玻璃板中的像如圖丁所示，則實際的時間是________。
10：15
丁
命題點1 光現象辨析
1.[2024東營]東營黃河入海口景區，一只東方白鸛（如圖）站在平靜
的水中，下列分析正確的是( )
A
A.白鸛的倒影是由于光的反射形成的
B.白鸛飛離水面時，它的倒影會變小
C.白鸛倒影的形成跟皮影戲的原理相同
D.白鸛身上的白色羽毛能吸收各種色光
2.[2024臨沂]2023年11月19日，2023全國中學生射擊聯賽在臨沂舉行。下列光現象的成因，
與射擊比賽“三點一線”的瞄準原理相同的是( )
A
A.林中樹影
B.水中倒影
C.鏡中汽車
D.空中彩虹
3.[2024德州模擬]詩人李白根據光的反射現象寫下美妙詩句“峨眉山月半輪秋，影入平羌
江水流”，圖中也屬于光的反射現象的是( )
C
A.水球成像
B.晷針留影
C.江面倒影
D.鉛筆“折斷”
解析：“峨眉山月半輪秋，影入平羌江水流”中的“影”指月亮的倒影，是平面鏡成像，屬于
光的反射。航天員透過水球成像屬于凸透鏡成像，利用的是光的折射，故A不符合題意。
晷針留影中影子的形成是由于光的直線傳播，故B不符合題意。江面倒影，屬于平面鏡成
像，是由于光的反射形成的，故C符合題意。看到鉛筆“折斷”了，是由于發生了光的折射，
故D不符合題意。
4.[2023濟寧模擬]古詩詞是中國文化的瑰寶，下列四個選項對古詩詞中蘊含的物理知識，
解釋正確的是( )
B
A.“舉杯邀明月”中的“明月”是光源
B.“起舞弄清影”中的“影”是光的直線傳播形成的
C.“掬水月在手”中的“月在手”是光的折射現象
D.“疏影橫斜水清淺”中的“水清淺”是光的反射現象
5.[2024煙臺]藍藍的天上白云飄，站在湖邊的小明看到清澈的水中魚兒在云中游動，下列
說法正確的是( )
D
A.看到的水中的魚是實像 B.看到的水中的云是實像
C.看到的水中的云是由于光的折射形成的 D.看到的水中的魚是由于光的折射形成的
6.[2024濟寧改編]用一塊平面鏡將室外的陽光照射到室內，這是光的
______現象；如圖所示，把一塊平面鏡斜插在水中，將裝置放在從
窗口射入的陽光下，讓鏡面對著陽光，在對面的白色紙張上看到一
個彩色的光斑，說明白光是由__________混合而成的。
反射
多種色光
命題點2 光的反射定律、折射規律及應用
7.如圖是光源 發出的光線從水中斜射入空氣中的光路圖，
下列關于人在岸上觀察到光源 所成像的說法正確的是( )
A
A.光源 所成的虛像在直線①上
B.光源 所成的虛像在直線②上
C.光源 所成的實像在直線①上
D.光源 所成的實像在直線②上
8.[2024濱州]某小組在探究光的反射的實驗中。
（1）在“探究光反射時的規律”實驗中，
①把平面鏡放在水平桌面上,再把一張紙板豎直地立在平面鏡上,紙板上的直線
_______于鏡面,如圖甲所示。
②實驗時,使一束光與平面鏡夾角為 射到 點,經平面鏡反射,沿另一個方向射出,此時,
反射角大小為____。
③如圖乙所示，把紙板繞 向后折，在紙板上看不到反射光。這表明：在反射現象
中,反射光線、入射光線和法線都在__________內。
垂直
同一平面
（2）在“探究平面鏡成像的特點”實驗中，
①用玻璃板代替平面鏡是為了便于確定像的______。
位置
②如圖丙所示,把點燃的蠟燭A放在玻璃板前面,再拿一支外形相同但不點燃的蠟燭B豎立著
在玻璃板后面移動,直到看上去它跟蠟燭A的像完全重合,說明平面鏡所成的像與物體大小
相等,這種研究方法是物理學中常用的____________（選填“控制變量法”或“等效替代法”）。
等效替代法
③將光屏放在蠟燭A的像的位置,直接觀察光屏,光屏上沒有呈現蠟燭A的像,說明平面鏡所
成的像是______。
虛像
9.[2022棗莊]如圖是某同學利用光具盤探究光從空氣斜射入玻璃中時的光路，經過多次實
驗并記錄了如下數據：
入射角
折射角
（1）實驗中，光具盤除了能讀出入射角和折射角大小外，還具有
__________的作用。
顯示光路
（2）分析表格中的數據，你能得出的結論（寫出一條即可）
____________________________________________。
當光從空氣斜射入玻璃中時，折射角小于入射角
（3）根據表格中的數據還可以判斷：當光以 的入射角從空氣
小于
（4）當光以 的入射角從玻璃射入空氣中時，其折射角是____。
射入玻璃中時，其折射角______ （選填“大于”“小于”或“等于”）。
命題點3 平面鏡成像
10.[2022臨沂]臨沂市文化公園是我市一道亮麗的風景線。 深的荷花池內，一只立于
荷尖上的蜻蜓距水面 （如圖），蜻蜓在水中的像( )
D
A.因光的折射而形成 B.是比蜻蜓略小的虛像
C.在水面下深處 D.與蜻蜓相距
11.[2024菏澤]唐代詩人于良史在《春山夜月》中寫道：“掬水月在手，弄花香滿衣”。從
物理學角度看，手中“月”是______（選填“放大”“縮小”或“等大”）的虛像；“香”滿衣是一
種______現象。
等大
擴散
12.[2024臨沂]小明在某購物中心前，可以看到
玻璃幕墻中自己的像，進入購物中心后，又可以
透過玻璃幕墻看到外面的街景。心存疑惑的小明
通過查閱資料得知，該商店的玻璃幕墻使用了一
（1）如圖甲所示，讓玻璃板的鍍膜面向前并把玻璃板豎直放在水平桌面的白紙上，讓中
性筆A的筆尖緊貼在玻璃板前，在玻璃板后面無論怎么移動中性筆B，都不能讓B與A的像
完全重合，原因是__________________。
玻璃板的厚度影響
種具有單面透視作用的鍍膜玻璃。他用一塊 厚的鍍膜玻璃和兩支相同的中性筆等器
材探究鍍膜玻璃成像的特點。
（2）如圖乙所示，讓中性筆A離開玻璃板一小段距離，在玻璃板后移動中性筆B，直至B與
A的像完全重合，這樣做既可以_______________________，又可以比較像與物體的大小關系。
將光屏放在中性筆B的位置，光屏上______（選填“能”或“不能”）承接到中性筆A的像。
確定中性筆A的像的位置
不能
（3）讓中性筆A遠離玻璃板時，中性筆B應______（選填“遠離”或“靠近”）玻璃板，才能
與中性筆A的像完全重合。
遠離
命題點4 光現象作圖
13.[2022威海]如圖所示，激光筆從點發出激光，在平面鏡上留下一個紅色亮點 ，請畫
出激光入射到鏡面和離開鏡面后的徑跡。
[答案] 畫法1： 畫法2：
解析：畫法1：依據光的反射定律作圖：首先畫出法線，連接 ，作出入射光線，根據反
射角等于入射角作出反射光線。
畫法2：利用平面鏡成像的特點和原理作圖：過 點作平面鏡的垂線并延長等長的距離，作
出的像，連接并延長，作出反射光線，連接 是入射光線。
14.[2023日照]一個底面鍍銀的球冠形玻璃球放置在水平桌面上，其橫截面如圖所示。一
條光線從玻璃球冠上表面的點通過球心射到球冠的底面點。虛線為底面 的法線。
畫出該光線經底面 反射后在球冠形玻璃球內外的光路圖。
[答案] 如圖所示：
解析：過 點的法線已經畫出，根據反射角等于入射角在法線右側畫出反射光線；該反射
光線入射到玻璃與空氣的分界面，入射點為，連接 畫出法線，光從玻璃斜射入空氣中，
根據折射角大于入射角畫出在空氣中的折射光線。
15.[2024菏澤]2024年4月26日，神舟十八號載人飛船成功對接中國空間站，裝有4條斑馬
魚的特制透明容器順利轉移到問天實驗艙，如圖甲所示。請你在圖乙中畫出航天員看到斑
馬魚的光路圖（S表示斑馬魚的實際位置， 表示航天員看到的斑馬魚像的位置，不考慮
容器壁對光線的影響）。
[答案] 如圖所示：
解析：航天員能看到水中的斑馬魚，是魚反射的光線斜射入空氣中發生折射后進入了人眼，
折射角大于入射角，折射光線遠離法線；注意光線是從物體進入人眼。
16.[2023東營]如圖所示，是平面鏡前的一個物體。請根據平面鏡成像特點畫出 在平
面鏡中成的像。
[答案] 如圖所示：
17.[2023泰安]如圖所示，從光源發出的一條光線射向平面鏡，經平面鏡反射后過 點，
請作出這條入射光線并完成光路圖。
[答案] 如圖所示：
18.[2023濰坊]為測量容器中水的深度，一同學將刻度尺豎直插入水中，如圖所示。從 處
向水中看去，看到刻度尺上點在水中所成的像位于點，同時看到水中點的像也位于
點。請據此：
（1）用虛線畫出水面位置；
（2）完成看到 點的光路圖。
[答案] 如圖所示：
解析：從處向水中看去，看到刻度尺上點在水中所成的像位于 點，根據平面鏡成像時，
像與物到鏡面的距離相等，則水面在的中點處， 的長度為
，則水面在刻度處，如圖所示；同時看到水中 點的
像也位于點，連接，與水面相交點是入射點，連接是入射光線， 是折射光線。
基礎練
1.[2024濰坊一模]如圖所示，圭表主要包括圭和表兩部分。依據正午時刻表的影子在圭上
的位置，就能推算出相應節氣。下列成像原理與圭表利用的光學原理相同的是( )
A
A.小孔成像
B.平面鏡成像
C.折射成像
D.凸透鏡成像
2.[2023泰安肥城市期中]晚上，在桌面上鋪一張白紙，把一小塊平面
鏡平放在紙上，讓手電筒的光正對著平面鏡照射，如圖所示，則從側
面看過去( )
C
A.白紙比較暗，它發生了漫反射
B.白紙比較亮，它發生了鏡面反射
C.鏡子比較暗，它發生了鏡面反射
D.鏡子比較亮，它發生了鏡面反射
3.[2024臨沂費縣一模]如圖所示是蒼鷺從平靜水面上起飛的瞬間，
關于蒼鷺在水面所成的像，下列說法正確的是( )
C
A.水中的像是光的折射形成的
B.蒼鷺飛離水面的過程中像會變小
C.飛得越高，像離水面越遠
D.水越深，水中的像離蒼鷺越遠
4.[2024棗莊臺兒莊區模擬]潛入水中工作的潛水員看見岸上樹梢位置變高了。如圖所示的
四幅光路圖中，哪一幅圖能正確說明產生這一現象的原因( )
D
A. B. C. D.
5.[2024青島市南區一模]如圖所示，水平面上固定著一塊平面鏡，水平
面上有一個足球向鏡面滾去。要使足球在平面鏡中的像沿豎直方向“下
落”，則鏡面與水平面的夾角大小為( )
C
A. B. C. D.
6.[2024濟南萊蕪區二模]人們發明了圖甲所示的抬頭顯示器（簡稱 ），它能將水平顯
示器上顯示的重要車輛信息，如車速、油耗、導航等通過擋風玻璃（看作平面鏡）成像，
避免駕駛員低頭看儀表而造成事故，圖乙為其工作原理圖。
甲
乙
（1）駕駛員看到的像是由光的______形成的；
（2）如果成像位置太高，可將顯示器適當______（選填“靠近”或“遠離”）擋風玻璃。
反射
靠近
7.[2024濟南歷下區一模]如圖所示，汽車車門打開，車門下方的迎賓燈將可愛圖案投射到
地面，周圍的人從各個方向都能看到，這是由于光在地面上發生了________（選填“鏡面
反射”或“漫反射”），迎賓燈的燈光顏色是由紅、____、藍三種色光混合而成的。
漫反射
綠
8.[2024青島黃島區一模]小雨同學做“光的反射”實驗，實驗裝置如圖甲所示，平面鏡放在
水平桌面上，白色紙板能繞垂直于的 軸翻轉，在紙板上安裝一支可自由移動
的激光筆（圖中未畫出）。
甲
乙
丙
（1）選用的白色紙板表面要盡可能粗糙一些，其目的是使光在紙板上發生________，這
樣我們就能從各個方向看清光的傳播路徑。
漫反射
解析：只有在紙板上發生漫反射，才能從各個角度看清光的傳播路徑；
（2）如圖甲，紙板豎直立在平面鏡上，移動激光筆，使入射光束繞入射點 沿逆時針方
向轉動，可觀察到反射光束沿____時針方向轉動。
順
解析：在反射現象中，反射角等于入射角，反射光線、入射光線與法線的夾角為反射角和
入射角，入射光束繞入射點 沿逆時針方向轉動，入射角增大，反射角也增大，故反射光
束會順時針轉動；
（3）為了進一步確定反射光線的位置，小雨同學把硬紙板右側沿 剪開，將上半部分向
后折，如圖乙所示，發現在硬紙板的____半部分看不到反射光線，另一半能看到，此實驗
現象說明______________________________________。
上
反射光線、入射光線和法線在同一平面內
解析：由圖乙可知，此時上半部分不在反射光線與入射光線所在的平面內，故上半部分看不
到反射光線，而下半部分能看到反射光線，說明反射光線、入射光線和法線在同一平面內；
（4）實驗中，若將紙板（連同激光筆）繞 向后傾斜，如圖丙所示，此時反射光線能否
呈現在紙板上？______。
不能
解析：若將紙板（連同激光筆）繞 向后傾斜，此時紙板不在垂直平面鏡的位置，故紙
板上看不到反射光線。
提升練
9.[2024濟南商河縣一模]下列詩句情景中從物理學的角度解釋正確的是［多選］( )
BCD
A.“大漠孤煙直，長河落日圓”句中詩人看到的“落日”是光的直線傳播形成的
B.“綠樹陰濃夏日長，樓臺倒影入池塘”句中“陰濃”是光的直線傳播形成的
C.“池水映明月，潭清疑水淺”句中“水淺”是光的折射造成的
D.“朝辭白帝彩云間，千里江陵一日還”句中的“彩云”是光的色散形成的
10.[2024濟南長清區二模]小明設計了如圖的實驗裝置探究平面鏡成像特點，玻璃板兩側
分別放置了可旋轉底板。
（1）用玻璃板代替平面鏡的目的是__________________；旋轉右側底板，發現底板
（相當于光屏）無法承接到像，說明平面鏡成的是____像。
便于確定像的位置
虛
解析：利用玻璃板透明的特點，可以觀察到玻璃板的另一側，便于找到像的位置；光屏上
不能承接到像，說明平面鏡成虛像。
（2）比較像與物的大小，在蠟燭A像的位置放置一個與之大小相同未點燃的蠟燭B。發現
蠟燭B與A的像完全重合，說明____________________________。
平面鏡所成的像與物大小相等
解析：拿另一支大小相同的沒有點燃的蠟燭B放在蠟燭A像的位置，當看到它跟蠟燭A的像
完全重合，說明蠟燭B與蠟燭A的像大小相等，蠟燭B與蠟燭A大小相等，說明了像和物大
小是相等的。
11.[2024德州齊河縣一模]如圖所示，從 點向平面鏡發出一條光線，經平面鏡反射后，反
射光線到達光屏上的 點，請你作出此過程的光路圖（保留作圖痕跡）。
[答案] 如圖所示：
12.[2024濰坊一模]小明將兩個大小相同的紅、藍環粘在一起形成“8”字。手拿紅環將藍環
豎直放入水中，使藍環剛好浸沒，從水面上方 點可以觀察到紅環的“倒影”和藍環的像并
不完全重合，如圖甲所示。請在乙圖中作出：
甲
乙
（1）紅環最上端點在水中的像 點；
（2）點為藍環最下端點的像，請完成從點看到 點的光路。
[答案] 如圖所示：

展開更多......

收起↑
