(共22張PPT)
第二章 電路及其應用
第 7 節 實驗：測量電池的電動勢和內阻

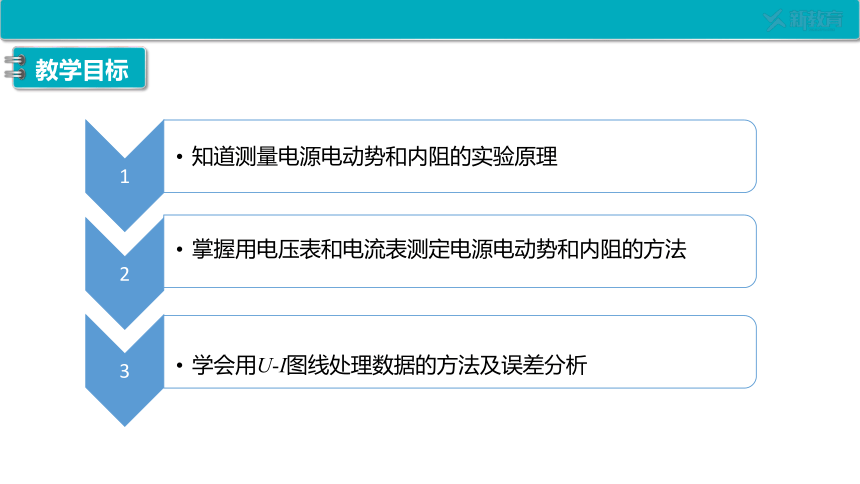

教學目標

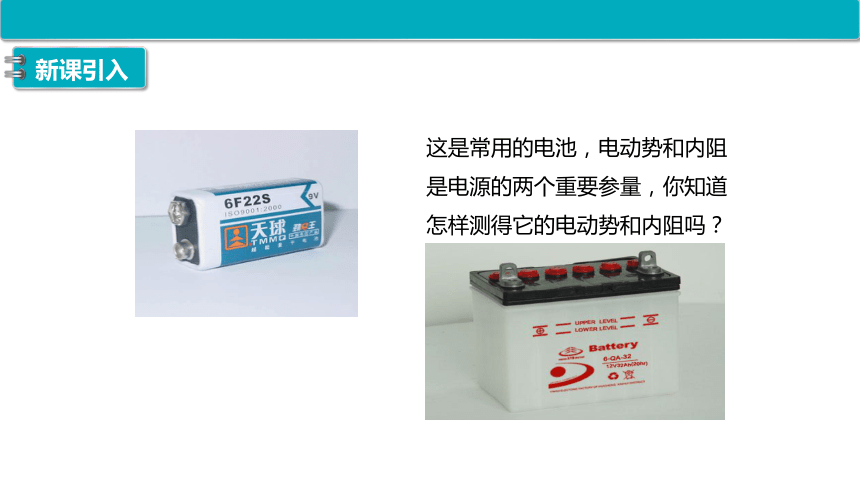

這是常用的電池，電動勢和內阻是電源的兩個重要參量，你知道怎樣測得它的電動勢和內阻嗎？
新課引入
從理論上說，電池的電動勢可以通過測量斷路時的路端電壓而得到。
新課引入
本節我們將學習它們的測量方法。
如圖所示，只閉合開關S1，電壓表的示數是否就準確地等于電池的電動勢呢
答案是否定的，只要電壓表有示數，就說明電池有電流，不滿足“斷路”這個條件。對于導體的電阻，通常我們用伏安法來測量，但要用這種方法直接測量電池的內阻就非常困難。
數字式電壓表本身的電阻很大，把它直接接在電池兩極間，電流很小，示數可以近似看作電池電動勢
一、實驗設計
方法一：
原理：E = U + Ir

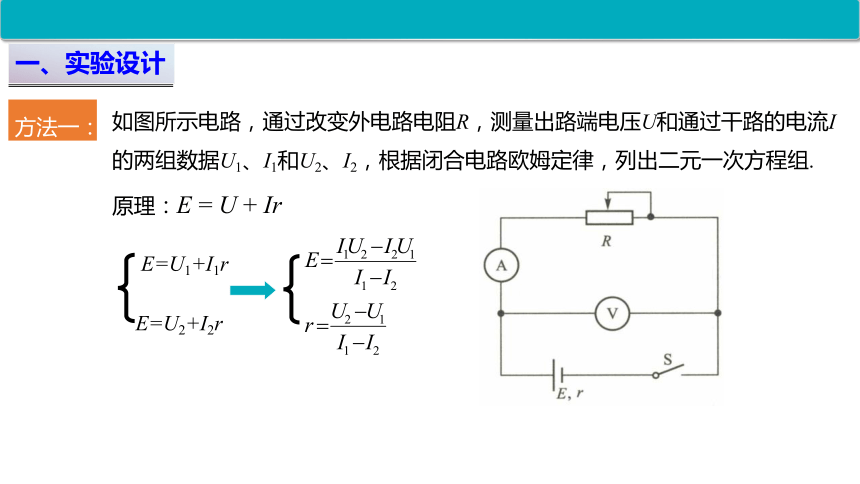

如圖所示電路，通過改變外電路電阻R，測量出路端電壓U和通過干路的電流I的兩組數據U1、I1和U2、I2，根據閉合電路歐姆定律，列出二元一次方程組.
E=U2+I2r
E=U1+I1r
一、實驗設計
方法二：

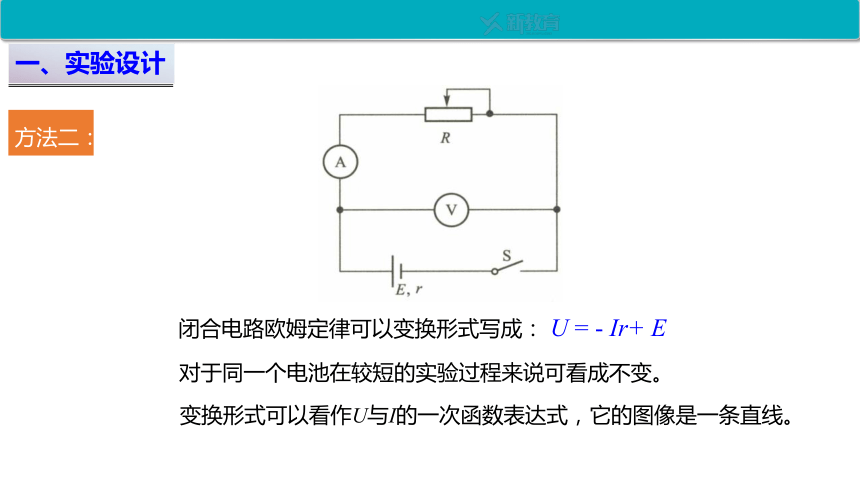

閉合電路歐姆定律可以變換形式寫成： U = - Ir+ E
對于同一個電池在較短的實驗過程來說可看成不變。
變換形式可以看作U與I的一次函數表達式，它的圖像是一條直線。
一、實驗設計
方法二：
閉合電路歐姆定律可以變換形式寫成： U = - Ir+ E

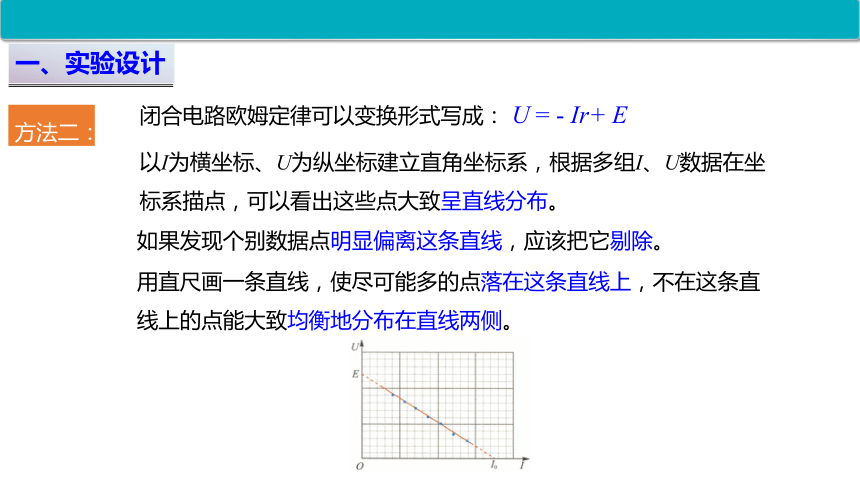

以I為橫坐標、U為縱坐標建立直角坐標系，根據多組I、U數據在坐標系描點，可以看出這些點大致呈直線分布。
如果發現個別數據點明顯偏離這條直線，應該把它剔除。
用直尺畫一條直線，使盡可能多的點落在這條直線上，不在這條直線上的點能大致均衡地分布在直線兩側。
一、實驗設計
方法二：

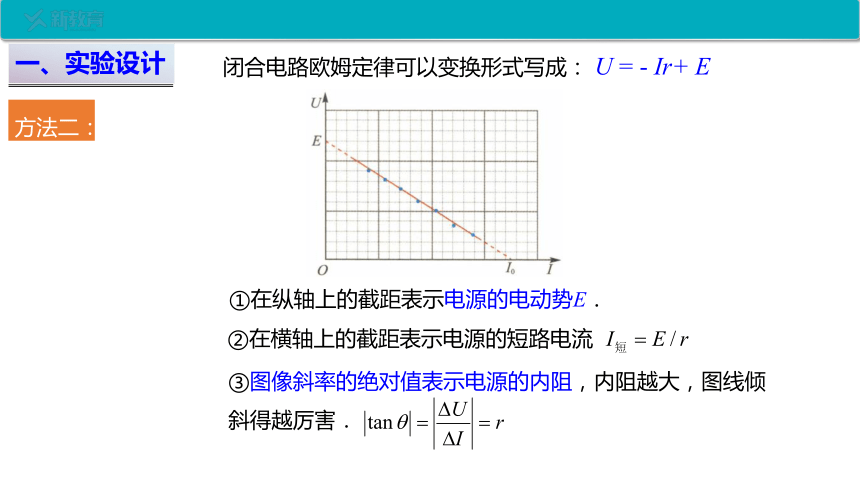

②在橫軸上的截距表示電源的短路電流
③圖像斜率的絕對值表示電源的內阻，內阻越大，圖線傾斜得越厲害．
①在縱軸上的截距表示電源的電動勢E．
閉合電路歐姆定律可以變換形式寫成： U = - Ir+ E

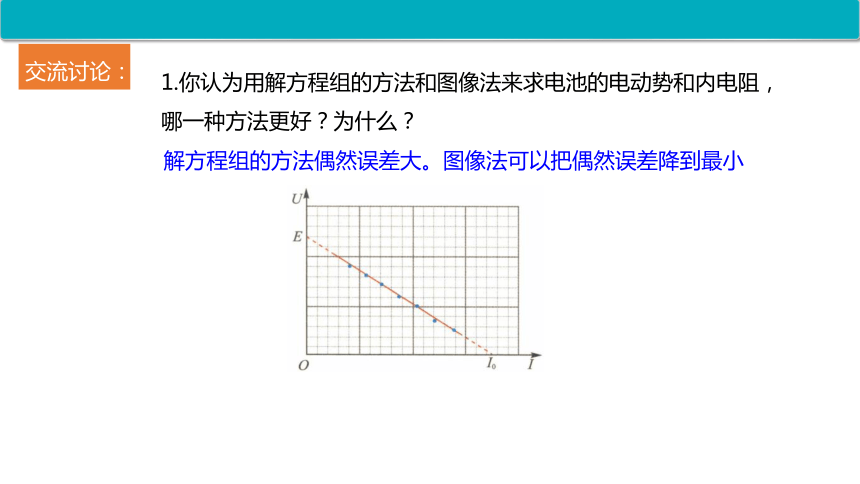

交流討論：
解方程組的方法偶然誤差大。圖像法可以把偶然誤差降到最小
1.你認為用解方程組的方法和圖像法來求電池的電動勢和內電阻，哪一種方法更好？為什么？
交流討論：
2.除了測量干路電流和路端電壓，即同時使用電流表和電壓表的實驗方案，你還能設計出其他的方案嗎？
原理： E = I ( R + r )
（1）安阻法：電流表、電阻箱
E = I1 ( R1 + r )
E = I2 ( R2 + r )
A
R
S
（2）伏阻法：電壓表、電阻箱
V
R
S
原理: E = U +
U
R
r
交流討論：
2.除了測量干路電流和路端電壓，即同時使用電流表和電壓表的實驗方案，你還能設計出其他的方案嗎？
電流表：0～0.6A
電壓表：0～3V
滑動變阻器：阻值較小的,最大阻值10～20Ω
被測干電池：內阻較大
開關和導線
二、實驗操作
實驗器材選擇
A
V
S
R
2.把變阻器的滑片移到電阻值最大的一端。
3.閉合開關，調節變阻器，使電流表有明顯示數，記錄一組電流表和電壓表的示數，用同樣的方法測量并記錄六組U、I值。
4.斷開開關，整理好器材。
1.恰當選擇實驗器材,連接好實物圖。
E
I短
（1）圖像在縱軸上的截距為電源的電動勢E
（2）圖像在橫軸上的截距為短路電流I短
（U=0）
由U =E -Ir 可知，U 是I 的一次函數。
（I=0）
I/A
U/V
0
5、數據處理
三、實驗技巧
在實驗時，如果測量的電源的內電阻較小，則在U-I坐標系中得到的圖線的傾斜度很小，與I軸的交點將延伸很遠。
E
I/A
U/V
0
我們可以把橫坐標上移，即坐標軸的起點不從0開始，從U0取起，圖線如圖
U0
此時：U坐標軸上的截距仍表示E
斜率的絕對值仍然表示內電阻r
圖線與橫坐標的交點不再是短路電流，而是電壓為U0時對應的電流
U/
例1. 一位同學記錄的6組數據見表。試根據這些數據在下圖中畫出U—I圖線，并根據圖線讀出電池的電動勢E= V，電池的內阻 r = Ω .
I(A) U(V)
0.12 1.37
0.20 1.32
0.31 1.24
0.32 1.18
0.50 1.10
0.57 1.05
·
·
·
·
·
·
1.45
0.692
一定要用鉛筆直尺作圖
典例分析
U/V
I/A
本課小結
1.用伏安法測定電池的電動勢和內電阻的實驗中，下列注意事項中錯誤的是 ( )
A．應選用舊的干電池作為被測電源，以使電壓表示數的變化比較明顯
B．移動變阻器的觸頭時，不能使滑動變阻器短路造成電流表過載
C．根據實驗記錄的數據作U-I圖像時，應通過盡可能多的點畫一條直線，并使不在直線上的點大致均勻分布在直線兩側
D.出于安全的考慮，在選擇電表時，量程越大越好
D
跟蹤練習
2.在測定電源的電動勢和內阻的實驗中，待測電池、開關和導線配合下列哪組儀器，可以達到測定目的（ ）
A. 一只電流表和一個滑動變阻器
B. 一只電流表和一只電壓表
C. 一只電流表和一個電阻箱
D. 一只電壓表和一個電阻箱
ACD
3.在用電壓表、電流表測兩節干電池串聯的電動勢和內阻時，除備有被測電池、電鍵和足夠的導線外，還備有下列儀器可供選擇：
A．電流表(0～0.6 A)
B．電流表(0～3 A)
C．電壓表(0～3 V)
D．電壓表(0～15 V)
E．滑動變阻器(20 Ω，2 A)
F．滑動變阻器(1700 Ω，0.3 A)
（1）應該選用的儀器是__________(填器材前面的選項字母)．
A
V
K
E,r
A、C、E
（2）一個學生用以上儀器測得數據，根據這些數據，畫出了如圖所示的U－I 圖像，從圖中可得出電源電動勢為_(kāi)_____V，內阻為_(kāi)_______Ω。
r=
2.90
2.55
謝謝
大家
