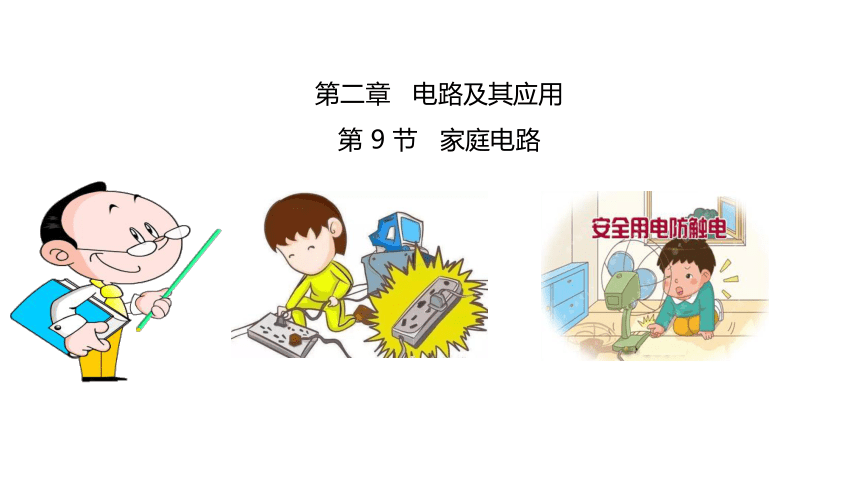

第二章 電路及其應用
第 9 節 家庭電路

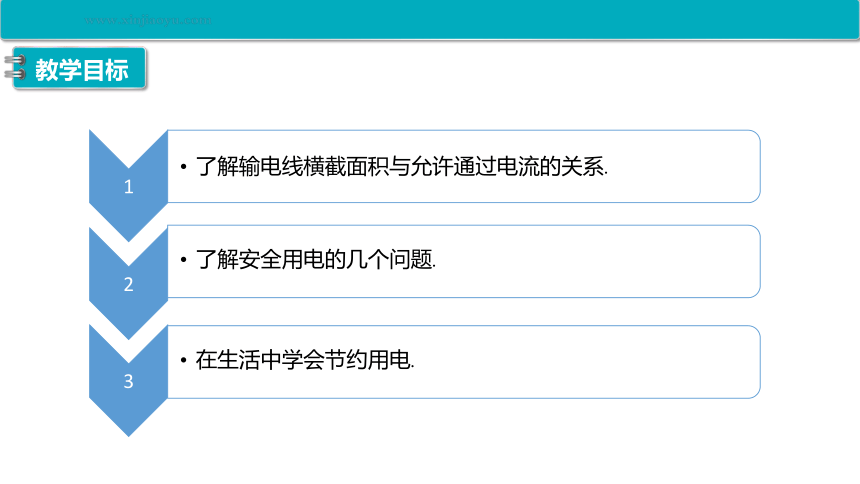

教學目標
新課引入

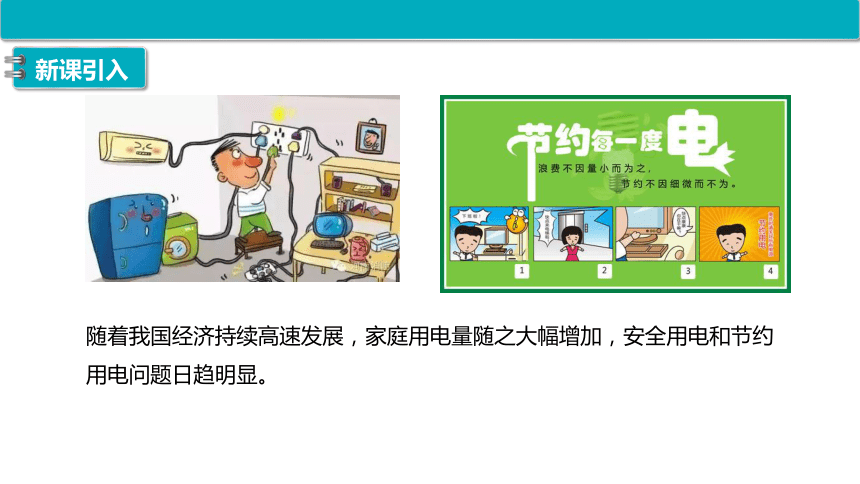

隨著我國經濟持續高速發展，家庭用電量隨之大幅增加，安全用電和節約用電問題日趨明顯。
討論交流：

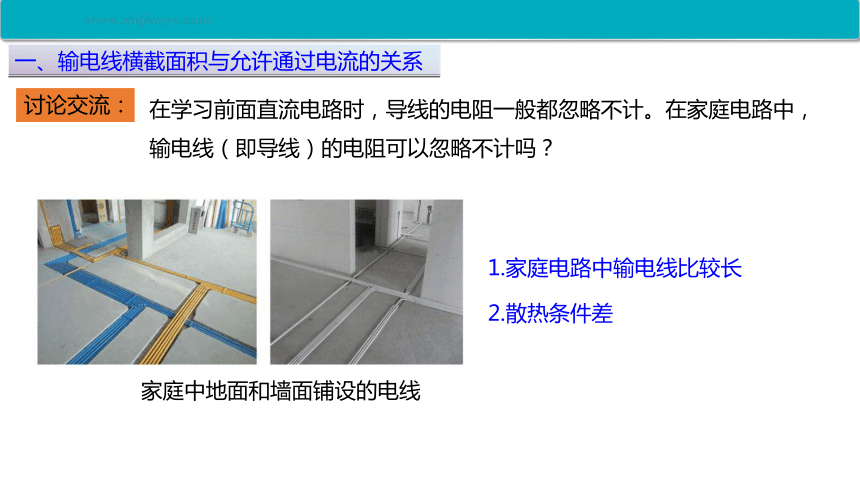

在學習前面直流電路時，導線的電阻一般都忽略不計。在家庭電路中，輸電線（即導線）的電阻可以忽略不計嗎？
一、輸電線橫截面積與允許通過電流的關系
家庭中地面和墻面鋪設的電線
1.家庭電路中輸電線比較長
2.散熱條件差
總結：
為防止事故，不同規格的導線，允許通過的電流要有限制。
一、輸電線橫截面積與允許通過電流的關系

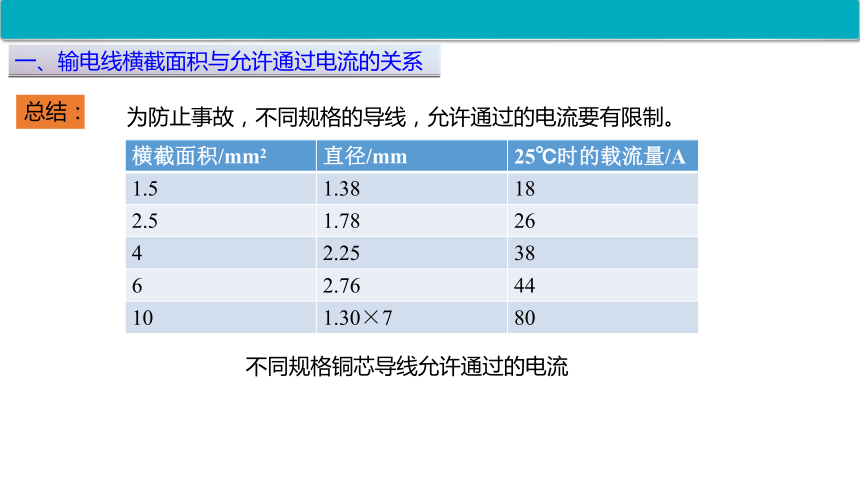

不同規格銅芯導線允許通過的電流
橫截面積/mm2 直徑/mm 25℃時的載流量/A
1.5 1.38 18
2.5 1.78 26
4 2.25 38
6 2.76 44
10 1.30×7 80

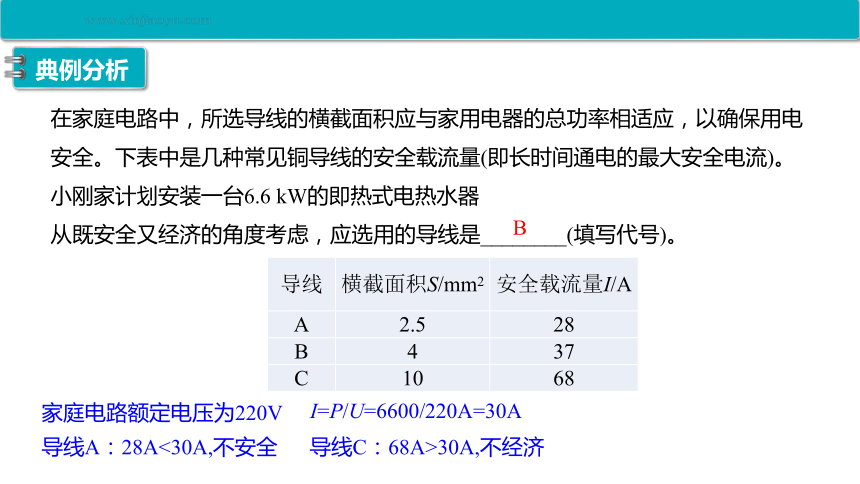

在家庭電路中，所選導線的橫截面積應與家用電器的總功率相適應，以確保用電安全。下表中是幾種常見銅導線的安全載流量(即長時間通電的最大安全電流)。小剛家計劃安裝一臺6.6 kW的即熱式電熱水器
從既安全又經濟的角度考慮，應選用的導線是________(填寫代號)。
導線 橫截面積S/mm2 安全載流量I/A
A 2.5 28
B 4 37
C 10 68
典例分析
家庭電路額定電壓為220V
I=P/U=6600/220A=30A
導線A：28A<30A,不安全
導線C：68A>30A,不經濟
B
①為了人體的安全，要做到：不接觸低壓帶電體，不接觸高壓帶電體，不損壞絕緣層，不弄濕用電器.

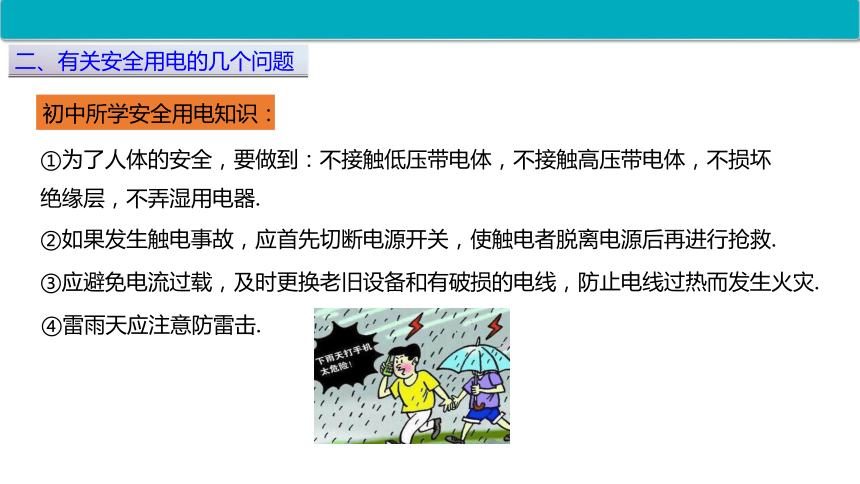

初中所學安全用電知識：
二、有關安全用電的幾個問題
②如果發生觸電事故，應首先切斷電源開關，使觸電者脫離電源后再進行搶救.
③應避免電流過載，及時更換老舊設備和有破損的電線，防止電線過熱而發生火災.
④雷雨天應注意防雷擊.
多高的電壓對人體是安全的？
討論交流一：
二、有關安全用電的幾個問題
人體電阻
體內電阻
體表（皮膚）電阻
受環境影響較小
受環境影響較大
多高的電壓對人體是安全的？
討論交流一：
二、有關安全用電的幾個問題
我國的安全電壓國家標準規定的安全電壓等級共5級，分別為42V、36V、24V、12V、6V，適用于不同場合.
36V是一般情況下使用的標準.
6V是水下作業場所照明燈采用的.
12V是特別惡劣的情況下（金屬容器內、特別潮濕處）使用的標準.
零線一定是安全的嗎？
討論交流二：
二、有關安全用電的幾個問題
1.開關斷開時，零線安全.
2.開關閉合時，零線對地電壓仍然是零，零線安全.
家庭電路中的點燈連線
3.零線與大地的連接斷開.
零線與火線連接在一起，它對地電壓不再是零，不再安全.
家庭電路中有哪些安全的防護設施？
討論交流三：
二、有關安全用電的幾個問題
1.安裝可靠的接地線
在接地線連接良好的情況下，電器的金屬外殼與地的電勢相等，人就不會發生觸電事故了。
家庭電路中有哪些安全的防護設施？
討論交流三：
二、有關安全用電的幾個問題
2.過載保護與漏電保護
當出現短路或其他原因造成電路中電流過大時，它會自動斷開電路，圖正中間的扳手會自動掉下來。
當電器出現漏電時，只要漏電達到一定程度，斷電器也會自動斷開。
你在家中看到過這個裝置嗎？你能簡述它的工作過程嗎？
有人認為，電能不便于儲存，對于發電和用電，不是“邊用邊發”嗎？發出來的電如果不進行利用，就只能浪費掉了。同時，發電與用電是“生產-消費”的關系，消費能力的不斷發掘與生產力的日益提高，將形成相互促進的良性循環。因此，不存在節約用電的必要性。對于這種說法，你怎么看？
你在日常生活中有哪些節約用電的措施？
討論交流：
三、節約用電
建設電站需要投入大量人力物力。
巨大電網需要精心維護。
勤儉節約艱苦奮斗是傳統美德。
關于節約電能，努力做到以下幾點：
三、節約用電
1.盡量使用節能的電器
關于節約電能，努力做到以下幾點：
三、節約用電
2.合理使用空調
關于節約電能，努力做到以下幾點：
三、節約用電
3.較長時間不使用的電器，請關閉電源
家庭電路
三、節約用電
一、輸電線橫截面積與允許通過電流的關系
二、有關安全用電的幾個問題
本課小結
