第三章 電磁場與電磁波初步
第 3 節 電磁感應現象及應用
1
2
理解什么是電磁感應現象，掌握產生感應電流的條件。
3
了解電磁感應在生產生活中的應用。
了解電磁感應現象發現的過程。
教學目標
現代人們的生活已經離不開電了，照明的電燈、制冷的空調、儲存食物的冰箱……它們所用的電能都是發電廠發出來的。而發電廠里的發電機是根據什么原理工作的呢？
新課引入

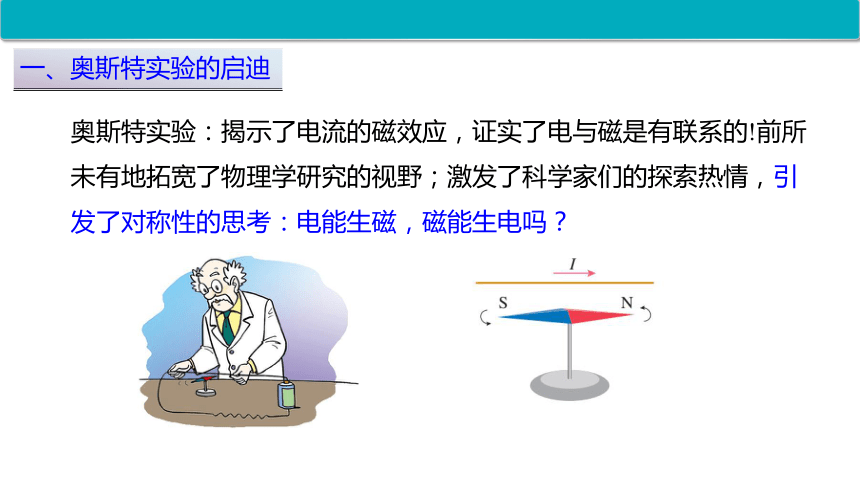

奧斯特實驗：揭示了電流的磁效應，證實了電與磁是有聯系的!前所未有地拓寬了物理學研究的視野；激發了科學家們的探索熱情，引發了對稱性的思考：電能生磁，磁能生電嗎？
一、奧斯特實驗的啟迪

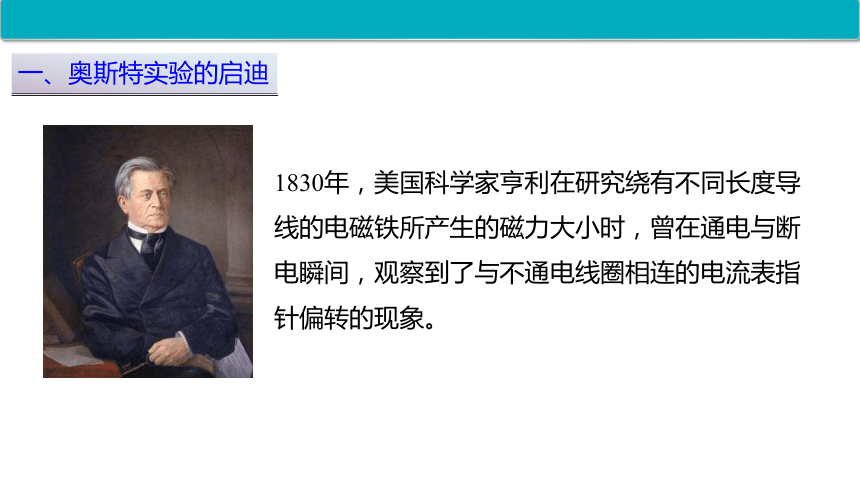

1830年，美國科學家亨利在研究繞有不同長度導線的電磁鐵所產生的磁力大小時，曾在通電與斷電瞬間，觀察到了與不通電線圈相連的電流表指針偏轉的現象。
一、奧斯特實驗的啟迪
1821年，法拉第在搜集電磁學研究進展概況資料時，他發現這個領域不僅成果豐碩，而且意義非凡，這激發起法拉第對“磁生電”這一重大課題研究的巨大興趣，使他把注意力轉移到這方面的研究上來。
一、奧斯特實驗的啟迪

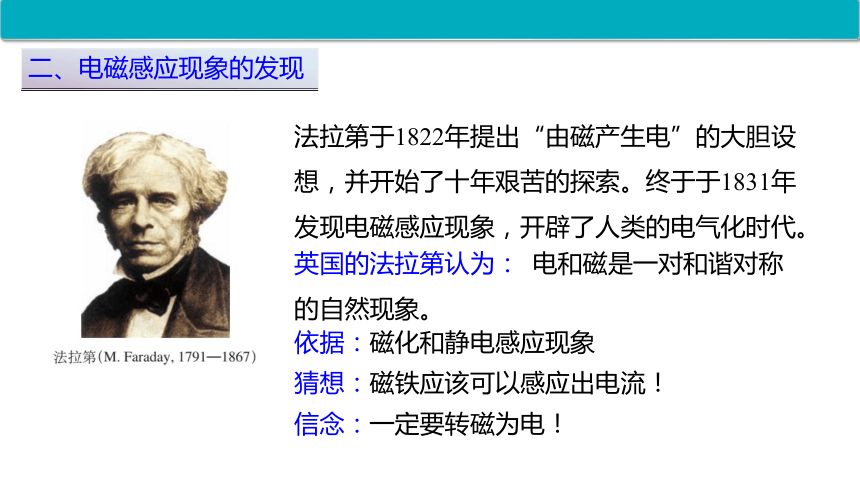

法拉第于1822年提出“由磁產生電”的大膽設想，并開始了十年艱苦的探索。終于于1831年發現電磁感應現象，開辟了人類的電氣化時代。
英國的法拉第認為： 電和磁是一對和諧對稱的自然現象。
依據：磁化和靜電感應現象
猜想：磁鐵應該可以感應出電流！
信念：一定要轉磁為電！
二、電磁感應現象的發現
“試驗－失敗－再試驗”：屢戰屢敗、屢敗屢戰……
G
_
+

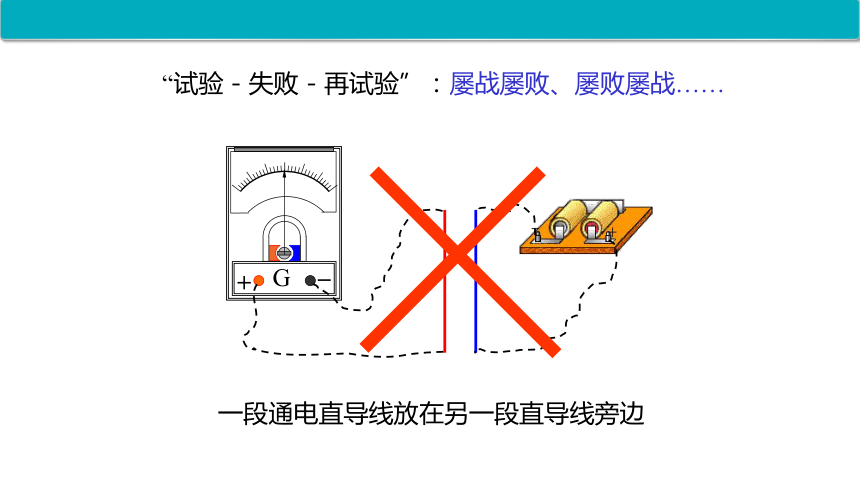

一段通電直導線放在另一段直導線旁邊

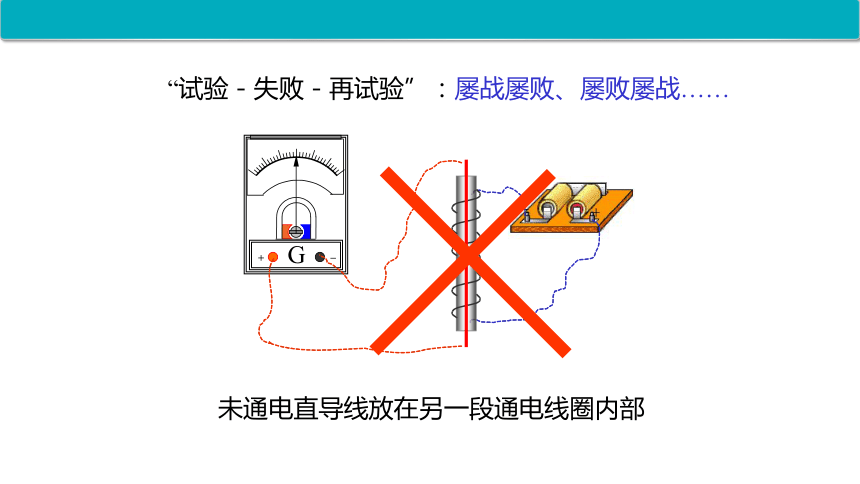

未通電直導線放在另一段通電線圈內部
G
_
+
“試驗－失敗－再試驗”：屢戰屢敗、屢敗屢戰……

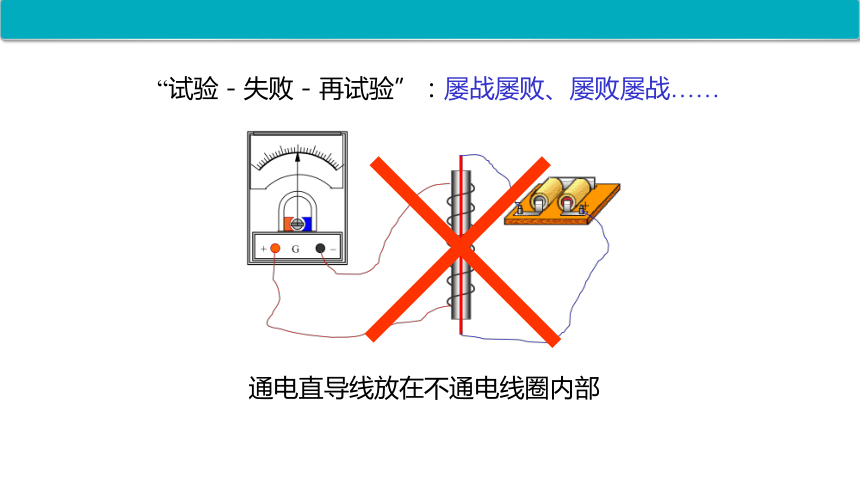

通電直導線放在不通電線圈內部
“試驗－失敗－再試驗”：屢戰屢敗、屢敗屢戰……

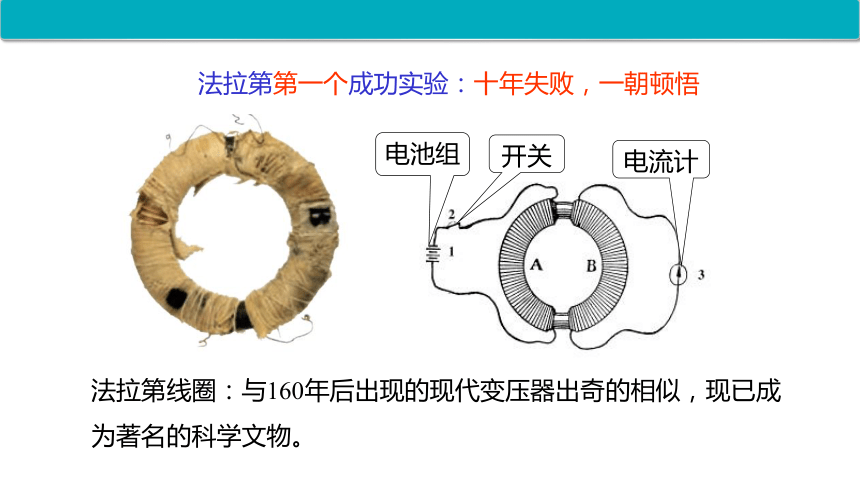

法拉第第一個成功實驗：十年失敗，一朝頓悟
開關
電池組
電流計
法拉第線圈：與160年后出現的現代變壓器出奇的相似，現已成為著名的科學文物。
法拉第發現的電磁感應使人們對電和磁內在聯系的認識更加完善，宣告了電磁學作為一門統一學科的誕生，為電磁學的發展作出了重大貢獻。同時也推動了電氣化時代的到來.

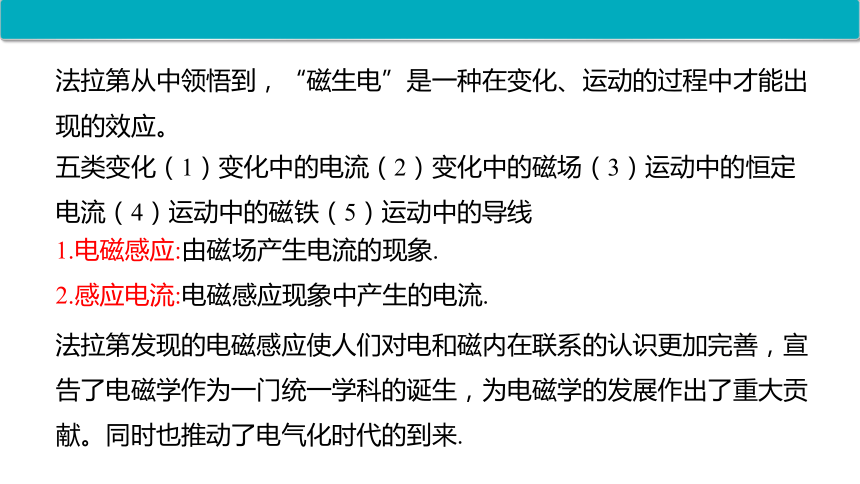

法拉第從中領悟到，“磁生電”是一種在變化、運動的過程中才能出現的效應。
1.電磁感應:由磁場產生電流的現象.
2.感應電流:電磁感應現象中產生的電流.
五類變化（1）變化中的電流（2）變化中的磁場（3）運動中的恒定電流（4）運動中的磁鐵（5）運動中的導線
G
－
＋
+
N
S
平行運動
切割運動
三、感應電流產生的條件
結論：當閉合電路的一部分導體在磁場中做切割磁感線的運動時，電路中就有了電流。
實驗操作 電流表指針 （是否偏轉） 實驗現象
（有無電流）
導體棒靜止
導體棒平行磁感線運動
導體棒切割磁感線運動
不偏轉
不偏轉
偏轉
無
無
有
G
－
＋
+
+
-
開關閉合瞬間
開關斷開瞬間
開關閉合，迅速移動滑片
復原再做
A線圈
B線圈
操作觀察 電流表指針偏轉情況 A全部在B中 A在B的正上方 AB相互垂直
開關接通瞬間
電流穩定
開關斷開瞬間
滑動變阻器電阻減小
滑動變阻器電阻增大
不偏轉
不偏轉
偏轉
結論：只有線圈B中磁通量變化時，線圈B中有電流產生。
不偏轉
不偏轉
不偏轉
偏轉
偏轉
偏轉
不偏轉
不偏轉
偏轉
偏轉
偏轉
偏轉
G
－
＋
+
N極插入
N極抽出
S極插入
S極抽出
S
N
S
N
結論：只有磁鐵相對線圈運動時，有電流產生。磁鐵相對線圈靜止時，沒有電流產生。
通過以上幾個產生感應電流的實驗，我們能否尋找它們之間的共同之處，并從本質上概括出產生感應電流的條件
只要穿過閉合導體回路的磁通量變化時，閉合導體回路中就有感應電流.
請大家換一種方式思考
四、電磁感應規律的發現對社會發展的意義
法拉第在發現電磁感應現象之后，通過大量實驗，歸納總結出電磁感應的規律，并發明了人類歷史商第一臺感應發電機
發電機把機械能轉化為電能
變壓器使電能大規模應用成為可能
感應電動機把電能轉化為機械能，把人們從繁重的體力勞動中解脫出來，使人類進入了電氣時代。
四、電磁感應規律的發現對社會發展的意義
電磁感應還被廣泛地應用于各種電路控制器件、傳感器、電子技術和信息技術之中，為生產、生活和科研等各個領域的電氣化、自動化、信息化奠定了基礎。
四、電磁感應規律的發現對社會發展的意義
電磁感應的發現對于人們認識物質世界及其統一性，在科學思想和科學方法的發展和創新等方面，有著深刻的意義。
同時，電磁感應發現的漫長曲折過程有著寶貴的哲學意義，它告誡、啟發人們應該以聯系和變化的觀點認識物質世界。
四、電磁感應規律的發現對社會發展的意義
法拉第在研究電磁感應等電磁現象中，從磁性存在的空間分布逐漸提煉出“場”的科學創新思想。
電磁感應暗示著變化的磁場可產生電場，在此基礎商，麥克斯韋建立了電磁場理論，并預言了電磁波的存在，從而為信息時代的到來奠定了基礎。
四、電磁感應規律的發現對社會發展的意義
【例1】如圖所示，一環形線圈沿條形磁鐵的軸線，從磁鐵N極的左側A點運動到磁鐵S極的右側B點，A、B兩點關于磁鐵的中心對稱，則在此過程中，穿過環形線圈的磁通量將(　　)
A.先增大，后減小
B.先減小，后增大
C.先增大，后減小，再增大，再減小
D.先減小，后增大，再減小，再增大
典例分析
A
[例2] 如圖為研究電磁感應現象的實驗裝置。下列哪種情況下電流表指針不會偏轉(　　)
A.閉合開關的瞬間
B.閉合開關后，電路中電流穩定時
C.閉合開關后，移動滑動變阻器的滑片時
D.閉合開關后，把線圈A從線圈B中拉出時
　B
一、奧斯特實驗的啟迪
二、電磁感應現象的發現
三、感應電流產生的條件
物理學史:
只要穿過閉合導體回路的磁通量變化時，閉合導體回路中就有感應電流.
本課小結
四、電磁感應規律的發現對社會發展的意義
1.有一正方形閉合線圈，在足夠大的勻強磁場中運動。圖中能產生感應電流的是(　　)
跟蹤練習
D
解析　A中線圈不切割磁感線，所以A中線圈沒有感應電流產生，故A錯誤；B、C、D中線圈均在切割磁感線，即使切割了磁感線，也不能保證就能產生感應電流，比如B和C中的線圈豎直邊切割了磁感線，但閉合線圈的磁通量沒有發生變化，故B、C中的線圈也沒有感應電流產生。故B、C錯誤，D正確。
2.下列現象中屬于電磁感應現象的是（ ）
A．磁場對電流產生力的作用
B．變化的磁場使閉合電路中產生電流
C．插在通電螺線管中的軟鐵棒被磁化
D．電流周圍產生磁場
B
3.(多選)某學生做觀察電磁感應現象的實驗時，將電流表、線圈A和B、蓄電池、開關，用導線連接成如圖所示的實驗電路，閉合開關，下列說法正確的是( 　　)
A.線圈A插入線圈B的過程中，有感應電流
B.線圈A從線圈B拔出的過程中，有感應電流
C.線圈A停在線圈B中，有感應電流
D.線圈A拔出線圈B的過程中，線圈B的磁通量在減小
ABD
解析　由感應電流產生的條件知選項A、B正確，C錯誤；在線圈A從線圈B拔出的過程中，線圈B的磁通量減小，選項D正確。
4.(多選)如圖所示，繞在鐵芯上的線圈與電源、滑動變阻器和開關組成閉合電路，在鐵芯的右端套有一個表面絕緣的銅環A，下列各種情況中銅環A中有感應電流的是(　 　)
A.線圈中通以恒定的電流
B.通電過程中，使變阻器的滑片P做勻速移動
C.通電過程中，使變阻器的滑片P做加速移動
D.將開關突然斷開的瞬間
BCD
解析　線圈中通以恒定的電流，銅環A中磁通量不變，銅環A中沒有感應電流，A錯誤；變阻器的滑片P做勻速、加速移動時，線圈中電流變化，銅環A中磁通量發生變化，銅環A中有感應電流，B、C正確；將開關突然斷開的瞬間，線圈中電流變?yōu)榱悖~環A中磁通量發生變化，銅環A中有感應電流，D正確。
