第 9 節 帶電粒子在電場中的運動
第一章 靜電場
教學目標
1．掌握帶電粒子在電場中加速和偏轉所遵循的規律．
2．帶電粒子在電場中的偏轉問題及應用.
新課引入

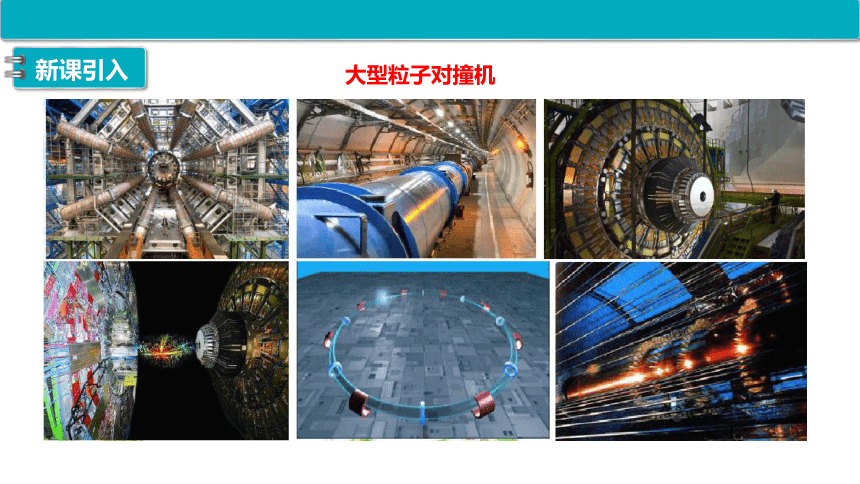

大型粒子對撞機

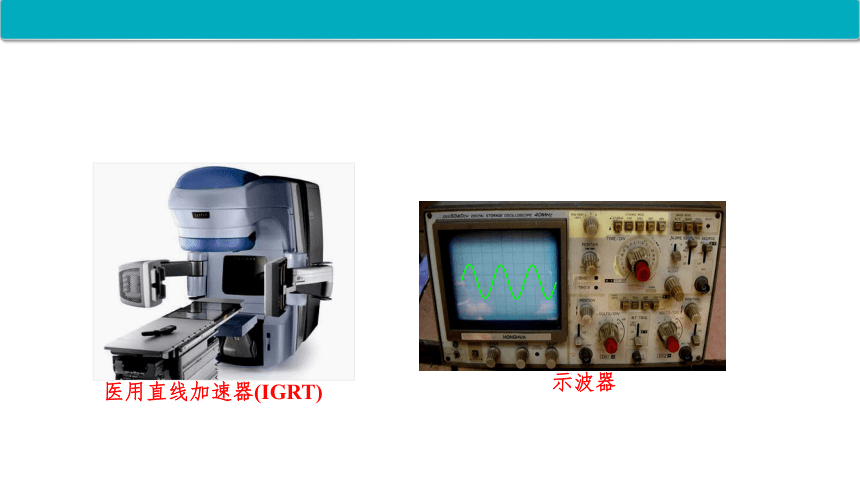

醫用直線加速器(IGRT)
示波器

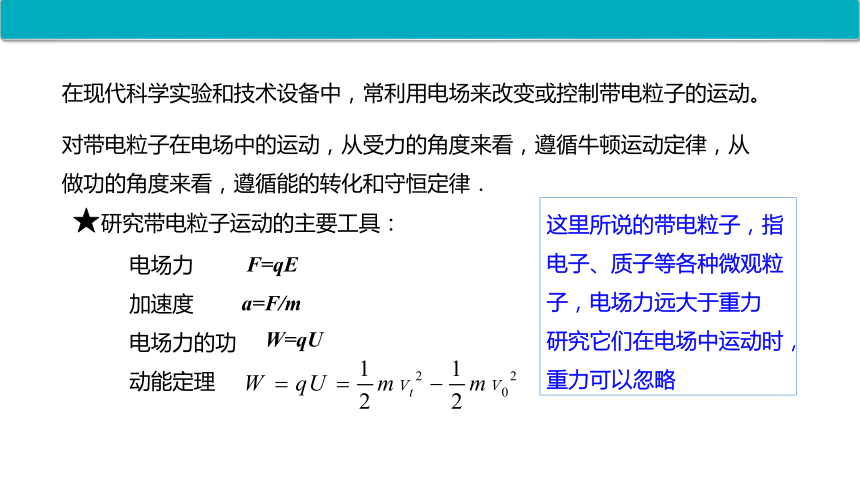

在現代科學實驗和技術設備中，常利用電場來改變或控制帶電粒子的運動。
對帶電粒子在電場中的運動，從受力的角度來看，遵循牛頓運動定律，從做功的角度來看，遵循能的轉化和守恒定律．
★研究帶電粒子運動的主要工具：
電場力
加速度
電場力的功
動能定理
F=qE
a=F/m
W=qU
這里所說的帶電粒子，指電子、質子等各種微觀粒子，電場力遠大于重力
研究它們?cè)陔妶?chǎng)中運動時，重力可以忽略
【觀察思考】
一、帶電粒子的加速
1.為什么要在管內設置熒光屏？
2.通過觀察到的徑跡，你認為電子在管內做的是什么運動？
設置熒光屏是為了觀察到電子的運動徑跡
我們看到電子的運動徑跡是一條直線，說明電子在管內做的是直線運動。
【情景】如圖,真空中一對金屬板間距為d,加上電壓U。若一個質量為m,帶正電荷q的粒子, 在靜電力的作用下由靜止開始運動從正極板向負極板運動。
【問題】1.帶電粒子在兩極板間做什么運動？ 2.如何求出到達另一極板的末速度v ？
U
(不計粒子的重力）
解法一　利用牛頓第二定律結合運動學知識求解
解法二　利用靜電力做功結合動能定理求解
當解決的問題屬于勻強電場且運動時間等運動過程的物理量，適合運用解法一;
當問題只涉及位移、速率等動能定理公式中的物理量或非勻強電場情景時，適合運用解法二。
粒子在極板間做勻加速直線運動
單級加速---電子槍
低壓電源加熱燈絲產生熱電子
高壓
＋
－
高壓電源產生加速電場
【拓展應用】

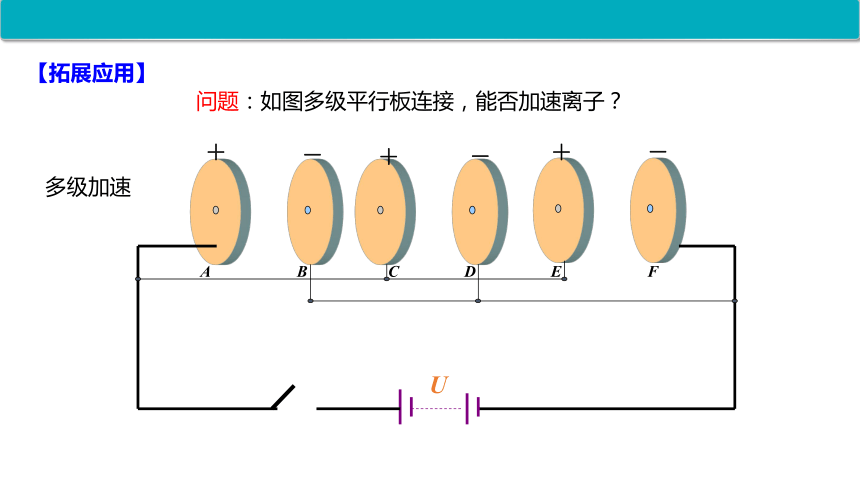

多級加速
問題：如圖多級平行板連接，能否加速離子？
U
＋
＋
＋
－
－
－
A
B
C
D
E
F
【拓展應用】
多級直線加速器示意圖
U
0
u0
-u0
t
T
2T
U
~
＋
－
【拓展應用】

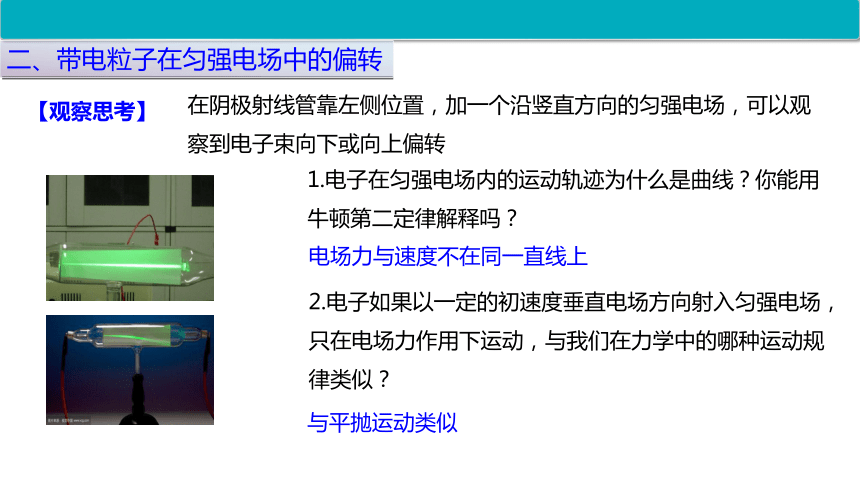

【觀察思考】
在陰極射線管靠左側位置，加一個沿豎直方向的勻強電場，可以觀察到電子束向下或向上偏轉
1.電子在勻強電場內的運動軌跡為什么是曲線？你能用牛頓第二定律解釋嗎？
電場力與速度不在同一直線上
與平拋運動類似
二、帶電粒子在勻強電場中的偏轉
2.電子如果以一定的初速度垂直電場方向射入勻強電場，只在電場力作用下運動，與我們?cè)诹W(xué)中的哪種運動規律類似？
【情景】如圖，水平放置一對金屬板Y和Y′,長度為L(zhǎng)，相距為d，極板間的電壓為U。一電荷量為q質量為m的電子，從兩板中央以水平速度v0射入。
【問題】
1.請你分析電子的運動？
2.求電子穿出電場時的速度？
3.求粒子束射出電場時沿電場線方向位移y的大小
d
U
+
-
v0
L
Y
Y′
-
y
x
)
θ
v0
v
v┴
y
完成探究表
探究表 “帶電粒子在勻強電場中的偏轉”
探究?jī)?nèi)容 帶電粒子在勻強電場中的偏轉
①運動性質
②分析方法 水平： 運動
豎直： 運動
③加 速 度 a=
④運動時間 t=
⑤位移分解 水平：
豎直：
⑥速度分解 水平：
豎直：
偏轉角: tanθ=
勻變速曲線運動
做勻速直線
做初速度為零的勻加速直線
x=L
vx=v0
【情景】如圖，水平放置一對金屬板Y和Y′,長度為L(zhǎng)，相距為d，極板間的電壓為U。一電荷量為q質量為m的電子，從兩板中央以水平速度v0射入。
d
U
+
-
v0
L
Y
Y′
-
y
x
)
θ
v0
v
v┴
y
拓展：
L/2
tan÷L/2=2y/L
【物理意義】表示末速度v的線段反向延長，與x軸交于L/2處.
也可以說，垂直于電場線方向射入勻強電場中的帶電粒子，就好像先沿直線前進，到L/2處偏折θ角再沿直線飛出電場 .
U0
-
+
m,q
【想一想】如何控制帶電粒子穿出電場時偏移的距離y？
+
L
-
U
d
-
-
v0
【例題】若帶電粒子從靜止開始，先經電場U0加速又垂直進入電場U，則粒子穿出電場時偏移量y為多少 (用U0、U、L、d 表示)
典例分析
利用電場使帶電粒子偏轉，在技術上有很多應用。以前示波器中的顯示儀器——示波管就是利用電場來控制電子束的路徑，從而可以把信號顯示在屏幕上。
電子槍
偏轉電極
-
+
熒光屏
Y
Yˊ
X
Xˊ
Xˊ
X
Y
Yˊ
產生高速飛行的電子束
鋸齒形掃描電壓
使電子沿Y方向偏移
待顯示的電壓信號
使電子沿X方向偏移
要使圖像在水平方向展開，應在XX′之間加怎樣的電壓？
Y
Y′
X ′
X
亮斑在水平方向來回運動－－掃描.
B
C
D
E
A
一個小實驗的啟示
t
Uxx′
A
B
D
C
E
Y
Y′
X′
X
若在YY′之間加如圖信號電壓，同時在XX′之間加如圖掃描電壓，兩者周期相同，則在熒光屏上就會看到信號電壓的波形了。
Uyy′
Uxx′
t
O
0
t
知識總結：
方法總結：
通過本節課的學習，你學到了哪些知識？學會了哪些方法？
1.帶電粒子的加速運動。
2.帶電粒子垂直進入勻強電場中的偏轉問題。
1.理想化處理建立模型；
2. 類比、控制變量法等。
課堂小結
1.如圖所示,兩極板與電源相連接,電子從負極板邊緣垂直電場方向射入勻強電場,且恰好從正極板邊緣飛出,現在使電子射入速度變?yōu)樵瓉?lái)的兩倍,而電子仍從原來位置射入,且仍從正極板邊緣飛出,則兩極板間距離就變?yōu)樵瓉?lái)的( )
A.2倍 B.4倍 C. 倍 D. 倍
C
U
v0
跟蹤練習
2.如圖所示，在A(yíng)板附近有一電子由靜止開始向B板運動，則關于電子到達B板時的速率，下列解釋正確的是 (　　)
A．兩板間距越大，運動時間就越長，則獲得的速率越大
B．兩板間距越小，加速度就越大，則獲得的速率越大
C．與兩板間的距離無關，僅與加速電壓U有關
D．以上解釋都不正確
解析：帶電粒子的末速度取決于電場力對粒子做功的情況．由W＝qU＝ mv2知，電場力做的功由兩板間電勢差決定，而與板間距無關．故C正確．
C
3.如圖所示,相距為d長度為l的平行板AB加上電壓后,可在A(yíng)、B之間的空間中產生電場,在A(yíng)、B左端距AB 等距離處的O點,有一電量為+q質量為m的粒子以初速度v0沿水平方向(與A、B板平行)射入.不計重力,要使此粒子能從C處射出,則A、B間的電壓應為( )
A. B.
C. D.
v0
+ + + + + + +
- - - - - - -
d
A
B
O
C
A
v0
+ + + + +
- - - - -
θ
或?qū)ζD(zhuǎn)過程由偏轉角正切公式：
對偏轉過程由側移公式：
解析：
4.如圖，電子在電勢差為U1的加速電場中由靜止開始加速，然后射入電勢差為U2的兩塊平行極板間的電場中，入射方向跟極板平行。整個裝置處在真空中，重力可忽略。在滿足電子能射出平行板區的條件下，下述四種情況中，一定能使電子的偏轉角θ變大的是 （ ）
A.U1變大、U2變大
B.U1變小、 U2變大
C. U1變大、 U2變小
D. U1變小、 U2變小
B
對偏轉過程由偏轉角正切公式：
與粒子的電量q、質量m無關
解析：對加速過程由動能定理：
5.如圖所示，有一電子(電量為e、質量為m)經電壓U1加速后，沿平行金屬板A、B中心線進入兩板，A、B板間距為d、長度為l， A、B板間電壓為U2，屏CD足夠大，距離A、B板右邊緣2l，AB板的中心線過屏CD的中心且與屏CD垂直。試求電子束打在屏上的位置到屏中心間的距離。
θ
Y
對加速過程由動能定理：
解析
電子離開電場，就好像從中點沿直線離開的：
