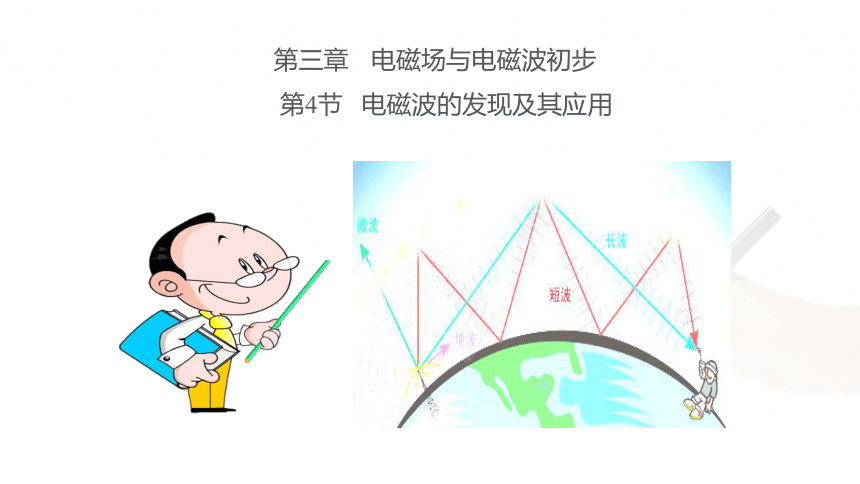

第三章 電磁場與電磁波初步
第4節 電磁波的發現及其應用

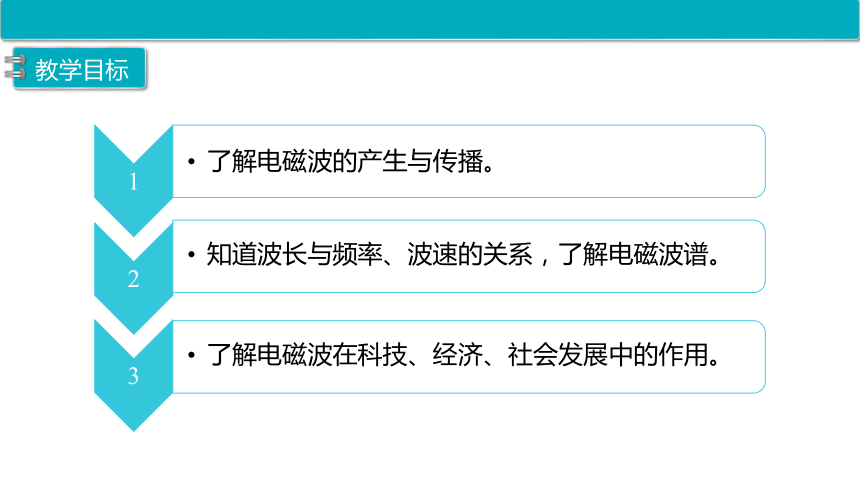

教學目標

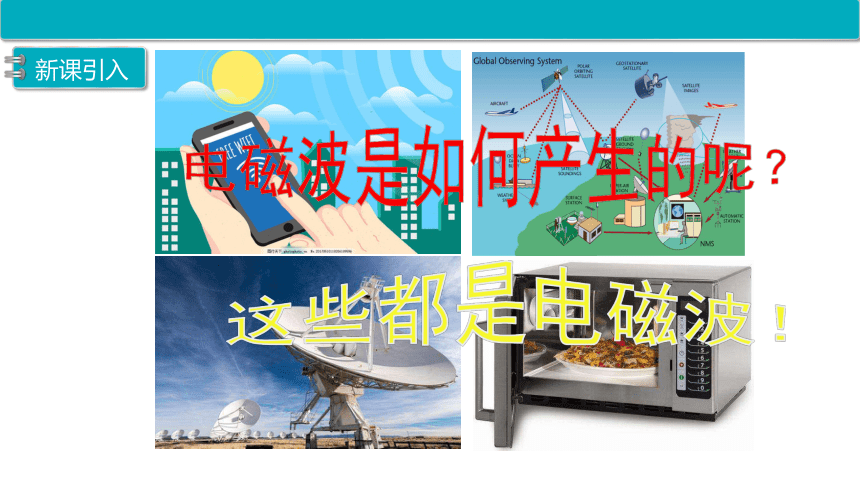

新課引入
這些都是電磁波！
電磁波是如何產生的呢？
英國物理學家麥克斯韋系統地總結了庫侖、安培、奧斯特、法拉第等前人的一系列發現和實驗成果，建立了第一個完整的電磁理論體系，不僅科學地預言了電磁波的存在，而且揭示了光、電、磁現象的本質的統一性，完成了物理學的又一次大綜合。這一理論自然科學的成果，奠定了現代的電力工業、電子工業和無線電工業的基礎。
麥克斯韋
（J.C.Maxwell,1831—1879)
英國物理學家。
裝置如圖所示，當穿過螺線管甲的磁場隨時間變化時，上面的線圈乙中產生感應電動勢，引起感應電流使燈泡發光。
麥克斯韋認為變化的磁場在線圈中產生電場，正是這種電場在線圈中驅使自由電子做定向的移動，引起了感應電流。
線圈不存在時，變化的磁場同樣在周圍空間產生電場，即這是一種普遍存在的現象，跟閉合電路是否存在無關。

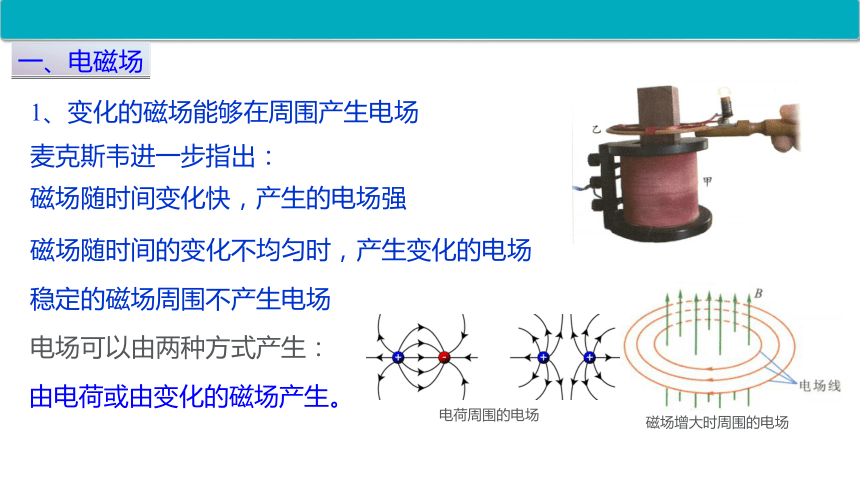

一、電磁場
1、變化的磁場能夠在周圍產生電場
1、變化的磁場能夠在周圍產生電場
麥克斯韋進一步指出：
磁場隨時間變化快，產生的電場強
磁場隨時間的變化不均勻時，產生變化的電場
穩定的磁場周圍不產生電場
電場可以由兩種方式產生：
由電荷或由變化的磁場產生。
電荷周圍的電場
磁場增大時周圍的電場
一、電磁場

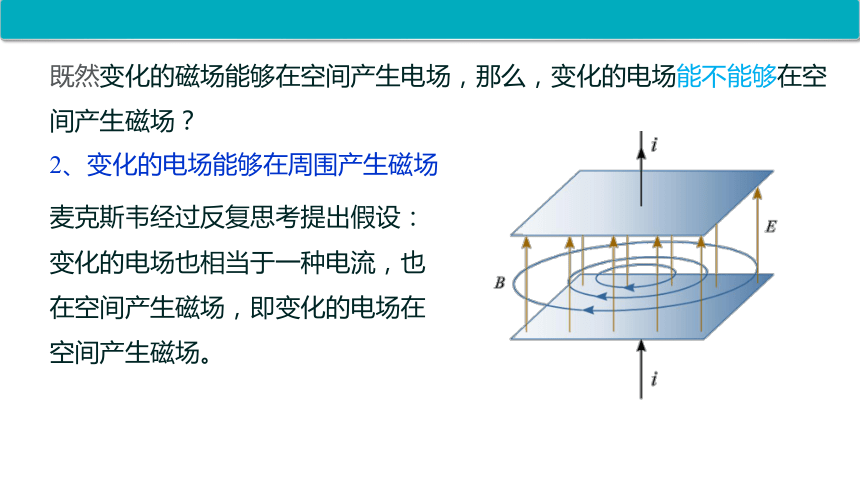

麥克斯韋經過反復思考提出假設：變化的電場也相當于一種電流，也在空間產生磁場，即變化的電場在空間產生磁場。
既然變化的磁場能夠在空間產生電場，那么，變化的電場能不能夠在空間產生磁場？
2、變化的電場能夠在周圍產生磁場

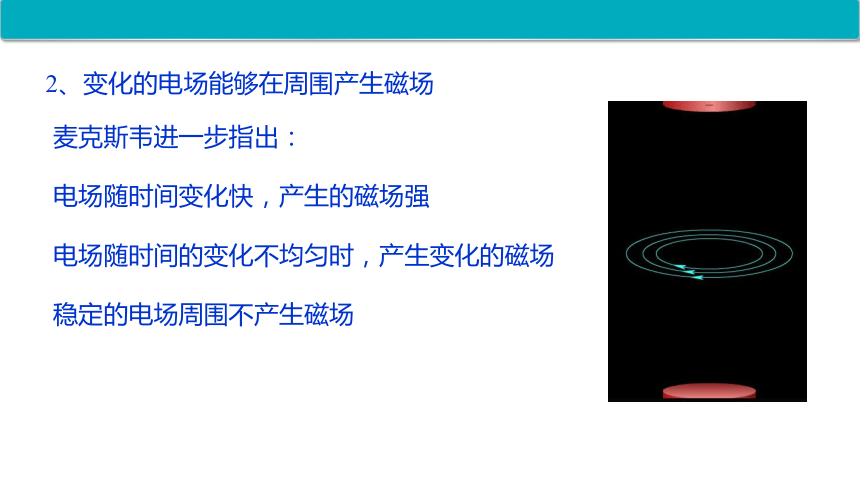

2、變化的電場能夠在周圍產生磁場
麥克斯韋進一步指出：
電場隨時間變化快，產生的磁場強
電場隨時間的變化不均勻時，產生變化的磁場
穩定的電場周圍不產生磁場

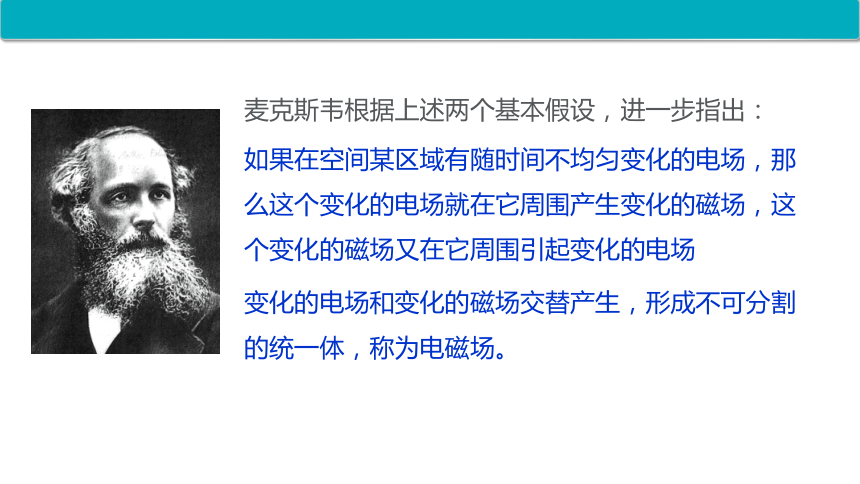

麥克斯韋根據上述兩個基本假設，進一步指出：
如果在空間某區域有隨時間不均勻變化的電場，那么這個變化的電場就在它周圍產生變化的磁場，這個變化的磁場又在它周圍引起變化的電場
變化的電場和變化的磁場交替產生，形成不可分割的統一體，稱為電磁場。
麥克斯韋根據自己的理論進一步預言，如果在空間某域中有周期性變化的電場，那么，這個變化的電場就在它周圍空間產生周期性變化的磁場，這個變化的磁場又在它周圍空間產生新的周期性變化的電場……?？梢?jiàn)，變化的電場和變化的磁場是相互聯系的，形成一個不可分離的統一體，這就是電磁場。
二、電磁波和電磁波譜
變化的電場和變化的磁場交替產生，由近及遠地傳播。這種變化的電磁場在空間以一定的速度傳播的過程叫做電磁波。
電磁波的特性：
a、不需要傳播介質，可以在真空中傳播。
b、傳播速度等于光速。
c、光是一種電磁波。
1.電磁波：
在一系列水波中，凸起的最高處叫作波峰，凹下的最低處叫作波谷。兩個相鄰的波峰（或波谷）之間的距離等于波長。在1s 內有多少次波峰（或波谷）通過，波的頻率就是多少。用來描述波傳播快慢的物理量叫作波速。
波長、周期（頻率）和波速的關系
麥克斯韋英年早逝，沒有見到科學實驗對電磁場理論的證明。把天才的預言變成世人公認的真理，這是赫茲的功勞。
現象：當感應圈兩個金屬球間有火花跳過時，立刻產生一個交變電磁場，形成電磁波在空間傳播，經過導線環時激發出感應電動勢，使得導線環中也產生了火花。
電磁波的驗證：
①電磁波譜：按電磁波的波長或頻率大小的順序把它們排列成譜，叫電磁波譜。
②由無線電波、紅外線、可見光、紫外線、倫琴射線、γ射線合起來構成范圍非常廣闊的電磁波譜。
2.電磁波譜：
電磁波的應用，主要包括兩個方面：
一是利用電磁波傳遞信息，
二是利用電磁波的能量。
三、電磁波的應用
電磁波與我們的生活
電視臺通過電磁波，將精彩的電視節目展現給我們。
1.利用電磁波傳遞信息
移動通信設備極大的方便了我們的聯系。每部移動電話都是一個無線電臺，將用戶的聲音轉變成高頻電信號發射到空中，同時它又相當于一臺收音機，捕捉空中的電磁波，使用戶接收到對方送來的信息。
移動通信基站
射電望遠鏡：中國天眼FAST，主要用于尋找暗物質、暗能量和收集宇宙中的各種信號，揭示宇宙的奧秘。
電磁波有能量。電磁波是一種物質存在的形式。
例：微波爐，食物增加的能量是微波給的。
2.利用電磁波的能量
電磁波的能量除了服務于我們的日常生活外，也用于軍事，如微波定向能武器、激光武器等。
2.利用電磁波的能量
[例] 關于電磁場理論，下列說法正確的是(　　)
A.在電場周圍一定產生磁場，變化的磁場周圍一定產生電場
B.在變化的電場周圍一定產生變化的磁場，變化的磁場周圍一定產生變化的電場
C.均勻變化的電場周圍一定產生均勻變化的磁場
D.周期性變化的電場周圍一定產生周期性變化的磁場
解析　根據麥克斯韋電磁場理論，只有變化的電場能產生磁場，均勻變化的電場產生穩定的磁場，非均勻變化的電場才產生變化的磁場，A、B、C錯誤，D正確。
典例分析
D
一、電磁場
二、電磁波和電磁波譜
三、電磁波的應用
麥克斯韋理論:
本課小結
變化的磁場產生電場
變化的電場產生磁場
形成
特點
電磁波譜
關系：c=λf
1、按照麥克斯韋的電磁場理論，以下說法中正確的是（ ）
A、恒定的磁場在周圍產生恒定的電場
B、變化的磁場在周圍產生變化的電場
C、均勻變化的磁場在周圍產生均勻變化的電場
D、均勻變化的磁場在周圍產生恒定的電場
D
跟蹤練習
2、(多選)根據麥克斯韋的電磁場理論，以下敘述中正確的是(　　)
A.教室中亮著的日光燈周圍空間必有磁場和電場
B.工作時的電磁打點計時器周圍必有磁場和電場
C.穩定的電場產生穩定的磁場，穩定的磁場產生穩定的電場
D.只要空間某處的電場或磁場發生變化，就會在其周圍產生電磁波
AB
解析　教室中亮著的日光燈、工作時的電磁打點計時器中流的電流是交變電流，在其周圍產生交變磁場和電場，故選項A、B正確；穩定的電場不會產生磁場，故選項C錯誤；只有周期性變化的電場和磁場才能交替產生，由發生區域向外傳播形成電磁波，選項D錯誤。
3、無線電波的中波波長范圍為200～3 000 m。求該波段的頻率范圍。
答案　1.0×105～1.5×106 Hz
