2025年山東省德州市臨邑縣中考物理一模試卷
一、選擇題：本大題包括12小題，每小題3分，共36分，在每小題給出的四個選項中，只有一項是符合題目要求的。
1．（3分）物理學是一門實驗性很強的基礎科學，正確使用儀器的技能是做好物理實驗的基礎，下列關于儀器的使用和讀數正確的是（　　）
A．如圖甲，小球直徑為1.1m
B．如圖乙，測量燒杯質量時調節平衡螺母
C．如圖丙，電能表的度數為4353.6kW h
D．如圖丁，溫度計所測溫度的示數為21℃

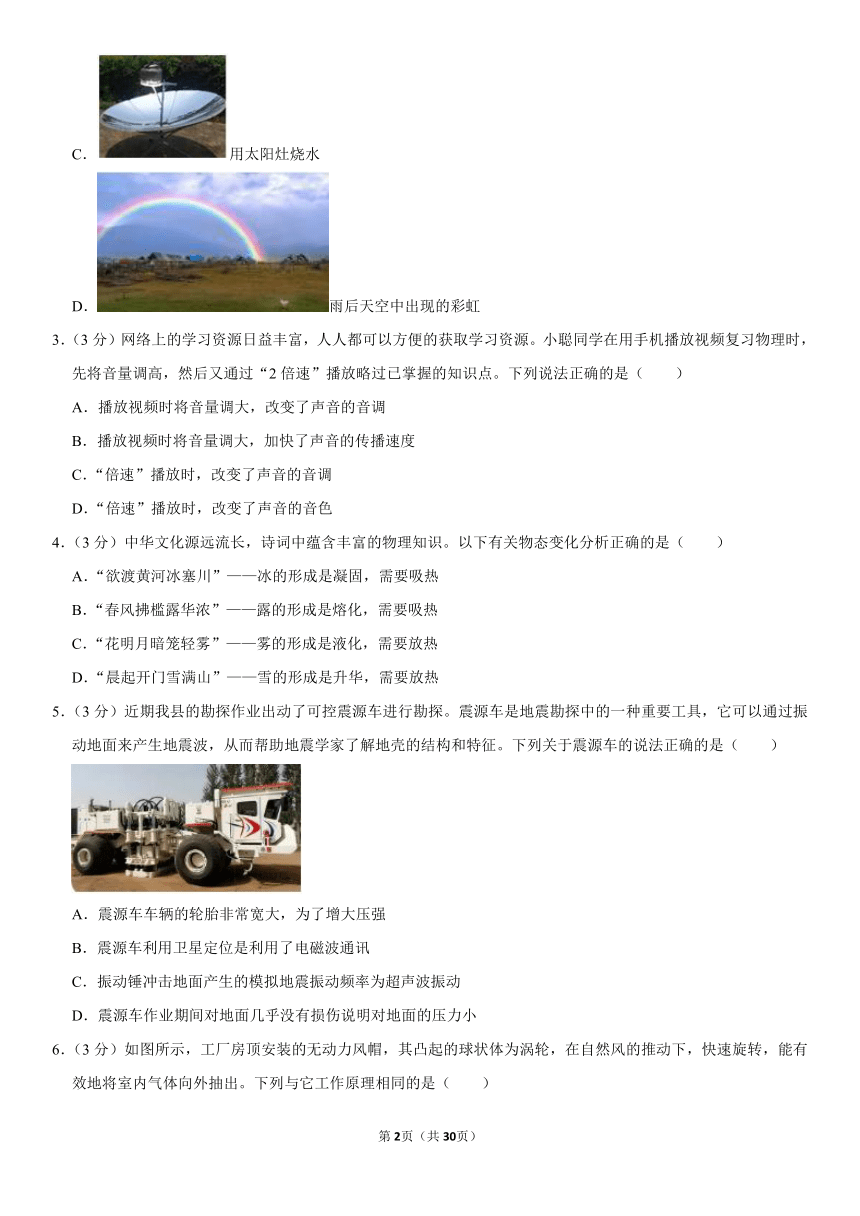

2．（3分）如圖，日晷是我國古代常用的計時裝置，下列例子中跟其光現象原理相同的是（　　）
A．橋在水中形成倒影
B．月食的形成
C．用太陽灶燒水
D．雨后天空中出現的彩虹
3．（3分）網絡上的學習資源日益豐富，人人都可以方便的獲取學習資源。小聰同學在用手機播放視頻復習物理時，先將音量調高，然后又通過“2倍速”播放略過已掌握的知識點。下列說法正確的是（　　）
A．播放視頻時將音量調大，改變了聲音的音調
B．播放視頻時將音量調大，加快了聲音的傳播速度
C．“倍速”播放時，改變了聲音的音調
D．“倍速”播放時，改變了聲音的音色
4．（3分）中華文化源遠流長，詩詞中蘊含豐富的物理知識。以下有關物態變化分析正確的是（　　）
A．“欲渡黃河冰塞川”——冰的形成是凝固，需要吸熱
B．“春風拂檻露華濃”——露的形成是熔化，需要吸熱
C．“花明月暗籠輕霧”——霧的形成是液化，需要放熱
D．“晨起開門雪滿山”——雪的形成是升華，需要放熱
5．（3分）近期我縣的勘探作業出動了可控震源車進行勘探。震源車是地震勘探中的一種重要工具，它可以通過振動地面來產生地震波，從而幫助地震學家了解地殼的結構和特征。下列關于震源車的說法正確的是（　　）
A．震源車車輛的輪胎非常寬大，為了增大壓強
B．震源車利用衛星定位是利用了電磁波通訊
C．振動錘沖擊地面產生的模擬地震振動頻率為超聲波振動
D．震源車作業期間對地面幾乎沒有損傷說明對地面的壓力小

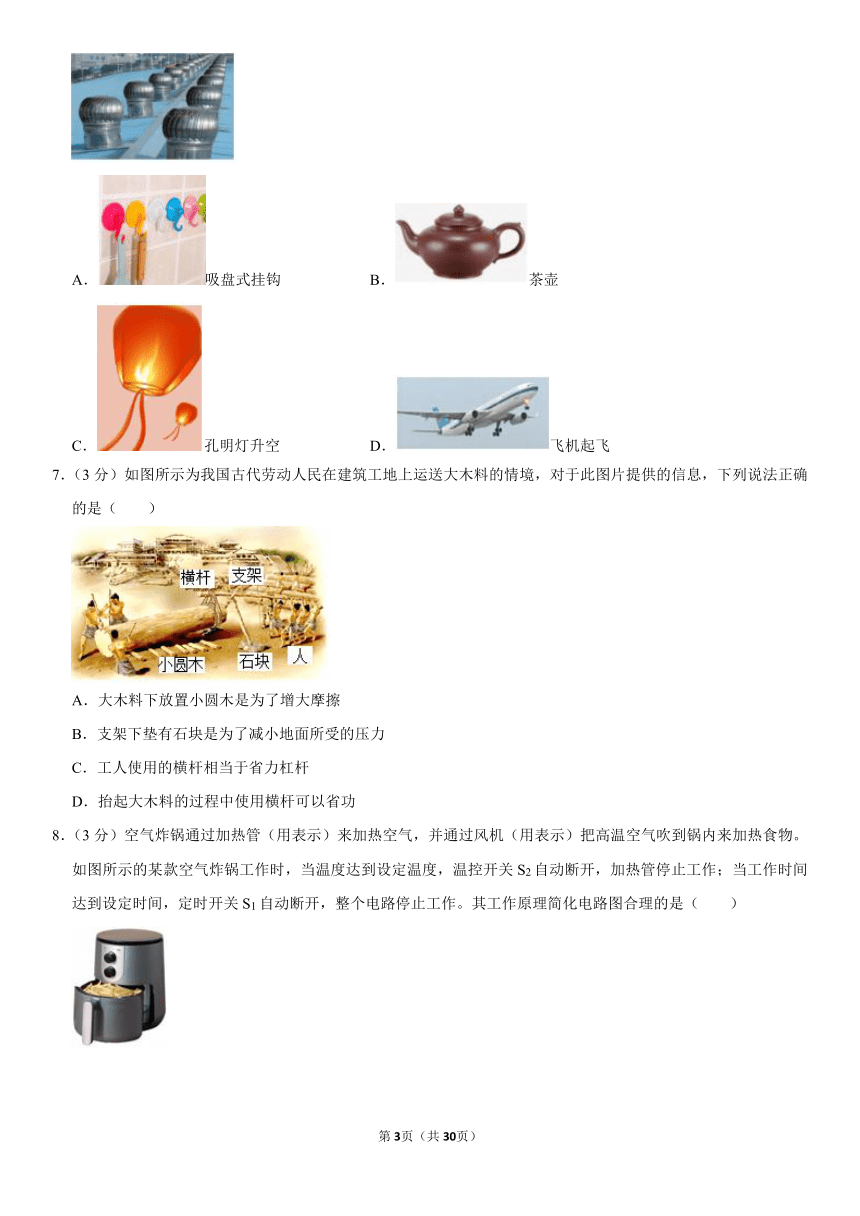

6．（3分）如圖所示，工廠房頂安裝的無動力風帽，其凸起的球狀體為渦輪，在自然風的推動下，快速旋轉，能有效地將室內氣體向外抽出。下列與它工作原理相同的是（　　）
A．吸盤式掛鉤 B．茶壺
C．孔明燈升空 D．飛機起飛
7．（3分）如圖所示為我國古代勞動人民在建筑工地上運送大木料的情境，對于此圖片提供的信息，下列說法正確的是（　　）
A．大木料下放置小圓木是為了增大摩擦
B．支架下墊有石塊是為了減小地面所受的壓力
C．工人使用的橫桿相當于省力杠桿
D．抬起大木料的過程中使用橫桿可以省功

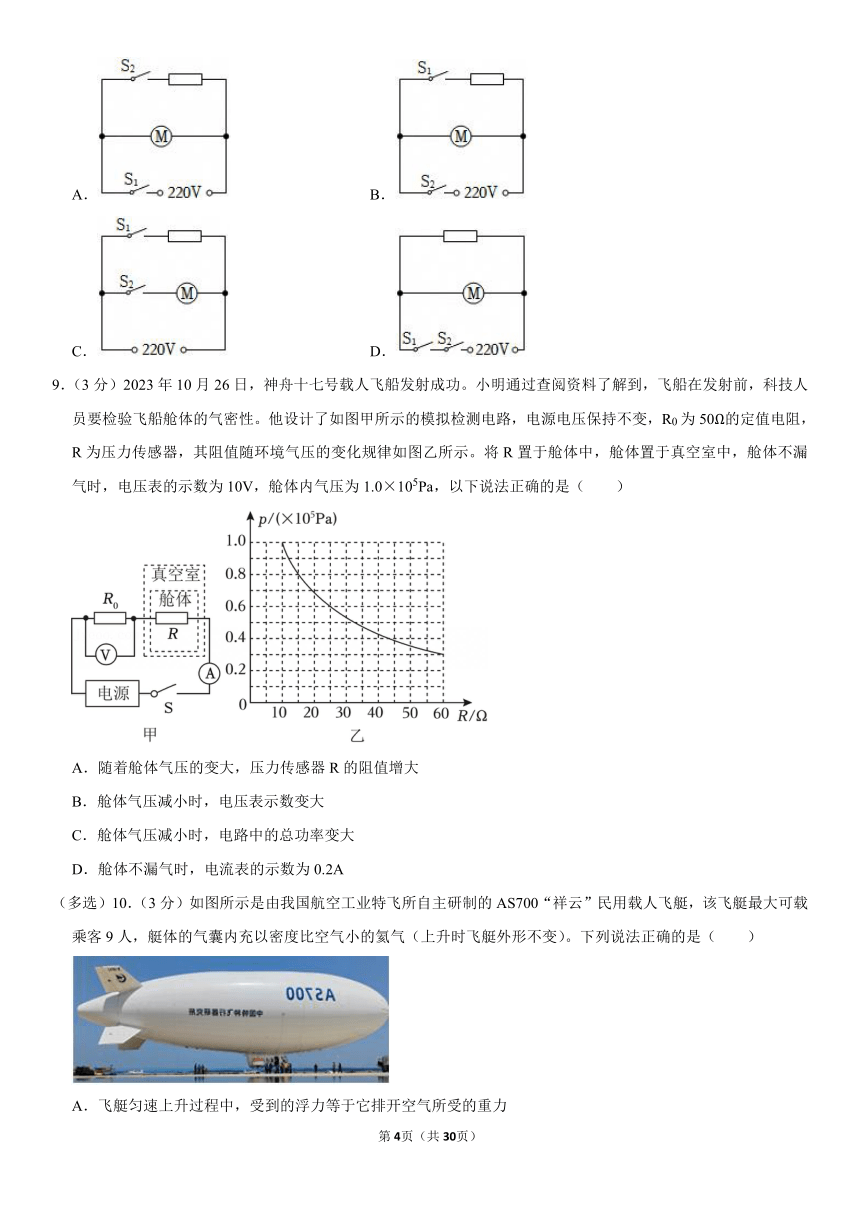

8．（3分）空氣炸鍋通過加熱管（用表示）來加熱空氣，并通過風機（用表示）把高溫空氣吹到鍋內來加熱食物。如圖所示的某款空氣炸鍋工作時，當溫度達到設定溫度，溫控開關S2自動斷開，加熱管停止工作；當工作時間達到設定時間，定時開關S1自動斷開，整個電路停止工作。其工作原理簡化電路圖合理的是（　　）
A． B．
C． D．
9．（3分）2023年10月26日，神舟十七號載人飛船發射成功。小明通過查閱資料了解到，飛船在發射前，科技人員要檢驗飛船艙體的氣密性。他設計了如圖甲所示的模擬檢測電路，電源電壓保持不變，R0為50Ω的定值電阻，R為壓力傳感器，其阻值隨環境氣壓的變化規律如圖乙所示。將R置于艙體中，艙體置于真空室中，艙體不漏氣時，電壓表的示數為10V，艙體內氣壓為1.0×105Pa，以下說法正確的是（　　）
A．隨著艙體氣壓的變大，壓力傳感器R的阻值增大
B．艙體氣壓減小時，電壓表示數變大
C．艙體氣壓減小時，電路中的總功率變大
D．艙體不漏氣時，電流表的示數為0.2A
（多選）10．（3分）如圖所示是由我國航空工業特飛所自主研制的AS700“祥云”民用載人飛艇，該飛艇最大可載乘客9人，艇體的氣囊內充以密度比空氣小的氦氣（上升時飛艇外形不變）。下列說法正確的是（　　）
A．飛艇勻速上升過程中，受到的浮力等于它排開空氣所受的重力
B．飛艇勻速下降時，機械能保持不變
C．飛艇上升過程中，大氣對飛艇的壓強逐漸變大
D．飛艇懸浮時，受到的浮力大于其所受的重力
11．（3分）如圖甲所示，工人用推力F將重為1000N的箱子沿斜面推至水平車廂中，斜面長3m、高1.5m。F始終與箱子運動方向相同。箱子運動路程隨時間變化關系如圖乙所示，推力F隨時間變化關系如圖丙所示。下列分析正確的是（　　）
A．0～10s內，箱子做加速運動
B．0～10s內，箱子所受摩擦力為600N
C．10～20s內，箱子的速度是0.4m/s
D．10～20s內，推力F的功率為100W
12．（3分）如圖所示電路，電源電壓保持不變，R1阻值為15Ω，滑動變阻器R2的最大阻值為20Ω，閉合開關前滑動變阻器的滑片位于最右端。閉合開關S，向左移動滑動變阻器滑片P至中點的過程中，下列說法正確的是（　　）
A．電流表A 的示數不變
B．電壓表V的示數變小
C．當滑片位于滑動變阻器最右端時，通過R1與R2的電流之比為3：4
D．當滑片位于滑動變阻器中點時，R1的功率與電路總功率之為2：5
二、填空題：本大題共6個小題，每個空1分，共14分。
13．（3分）“綠水青山就是金山銀山”。倡導保護環境，使用新能源勢在必行。太陽能屬于 　 　 （選填“可再生”或“不可再生”）能源；現在人們用的“核電”源自于原子核 　 　 （選填“裂變”或“聚變”）釋放的核能；手機充電時消耗的電能屬于 　 　 （選填“一次”或“二次”）能源。
14．（3分）如圖是某同學制作的“酒精沖天炮”，使用時首先將少量酒精噴入塑料瓶，接著用熱水淋濕瓶子，迅速將瓶子安裝在裝有電子打火器的發射器前端，隨后按動開關引燃酒精蒸汽，發現瓶子向下噴氣的同時騰空而起。淋濕瓶子是為了使酒精發生 　 　 （填物態變化名稱）；瓶內酒精燃燒，瓶子沖出過程的能量轉化與汽油機的 　 　 沖程相同；瓶子向下噴氣升空過程利用了物體間力的作用是 　 　 的。
15．（2分）小明走近穿衣鏡的過程中，鏡中的像將 　 　 （選填“變大”、“變小”或“不變”），若他覺得光線不足，他應該拿起小平面鏡走到窗邊，讓 　 　 （選填“平面鏡”或“自己的臉”）正對窗戶。
16．（2分）如圖所示電路，電源電壓恒定不變，閉合開關后電流表A1、A2的示數如圖乙和圖丙所示，定值電阻R1的阻值為30Ω，則電源電壓為 　 　 V，通電5min整個電路中消耗的電能為 　 　 J。
17．（2分）用如圖所示的滑輪組將重600N的物體提升40cm，所用時間4s，滑輪組的機械效率是80%（不計繩重計摩擦），則動滑輪重是 　 　 N；拉力F的功率是 　 　 W.
18．（2分）如圖所示，有一個內外壁皆為圓柱形的平底容器，內裝足夠深的水。將一個質地均勻的正方體物體懸掛在豎直放置的彈簧測力計下（圖中未畫出彈簧測力計）。當物體的體積浸入水中時，彈簧測力計示數為7N；當物體的體積浸入水中時，彈簧測力計示數為4N。現將物體從彈簧測力計上取下放入水中，則該物體靜止時，所受到的浮力是 　 　 N，該物體的密度為 　 　 kg/m3。
三、作圖與實驗題：本大題包括6個小題，共26分。
19．（2分）如圖所示，小杰將一物體A置于斜面上向下運動請畫出該物體受到的重力和摩擦力的受力示意圖。
20．（2分）甲圖是我國敦煌的塔式光熱電站，它由12000面“定日鏡”圍繞吸熱塔組成，每面鏡子能追蹤太陽并把陽光反射到塔頂?shù)奈鼰崞魃稀Ｄ硶r刻太陽在S點，地面上的一面追日鏡MN恰好將太陽光反射到吸熱器的A點，請在乙圖中畫出該時刻的反射光路（保留作圖痕跡）。
21．（4分）科技小組選擇了如圖甲所示的實驗裝置做“比較不同物質吸熱能力”的實驗。用鐵夾將盛有水和煤油的兩個試管固定在鐵架臺上，兩試管中均裝有溫度傳感器，溫度傳感器的探頭與試管內的水和煤油接觸良好，兩只溫度傳感器通過數據采集線與計算機相連接。用同一紅外加熱器對盛有水和煤油的試管進行加熱，在計算機上可以得到水和煤油的溫度隨加熱時間變化的圖像，如圖乙所示，A為煤油，B為水。
（1）為了便于探究，應在兩個相同的試管中加入 　 　 （填“質量”或“體積”）相同的水和煤油。
（2）選擇同一紅外加熱器給水和煤油加熱可以認為相同時間內水和煤油 　 　 相同。
（3）通過圖像可知水和煤油吸收相同的熱量時，溫度升高較多的是 　 　 （填“水”或“煤油”），可以得出 　 　 （填“水”或“煤油”）的吸熱能力更強。
22．（5分）在探究滑動摩擦力大小與哪些因素有關的實驗中，某興趣小組的同學選擇了兩個彈簧測力計、細線、棉布、木板、重為10N和15N的兩個木塊（表面粗糙程度相同）等器材進行了下列操作。
（1）為了使木塊所受滑動摩擦力的大小等于拉力的大小，應用彈簧測力計沿水平方向拉著木塊做 　 　 運動，這是根據 　 　 知識可知，彈簧測力計對木塊的拉力與木塊所受摩擦力相等；
（2）分析 　 　 、　 　 兩次實驗，可以探究滑動摩擦力的大小與接觸面粗糙程度的關系。
（3）該小組同學繼續探究滑動摩擦力大小與物體的重力大小是否有關，利用圖甲實驗做對比分析，又設計了如圖丁所示的實驗，使彈簧測力計A始終保持豎直狀態，并調整高度，使其示數為 　 　 N，來控制壓力大小相同，拉動木板，當木塊相對于地面靜止時，彈簧測力計B的示數為1N，分析可得滑動摩擦力大小與物體重力大小 　 　 。
23．（6分）在學習了密度、浮力、杠桿的相關知識后，小麗同學根據杠桿的平衡條件測出了一個物塊的密度，請幫她將下列步驟補充完整。（g＝10N/kg，ρ水＝1.0×103kg/m3）
（1）相鄰兩刻度間距離相等的輕質杠桿靜止在如圖甲所示的位置，此時杠桿 　 　 （選填“是”或“不是”）處于平衡狀態，為了使杠桿在水平位置平衡，應將平衡螺母向 　 　 調節；
（2）調節杠桿水平平衡后，用細線將物塊掛于杠桿左側，將3個鉤碼掛于右側，使杠桿仍處于水平平衡，如圖乙所示，每個鉤碼質量50g，則物塊質量為 　 　 g；
（3）將該物塊浸沒在裝有水的燒杯中，調節右側鉤碼的位置，使杠桿處于水平平衡，如圖丙所示，則物塊在水中所受浮力為 　 　 N；
（4）物塊的密度是 　 　 kg/m3；
（5）在探究杠桿平衡條件的實驗中，多次改變鉤碼的位置和個數，收集多組數據的目的是 　 　 （選填字母）。
A.避免實驗的偶然性，便于得到普遍規律
B.取平均值，減小誤差
24．（7分）在探究“電流與電阻的關系”實驗中，實驗器材有輸出電壓為6V的電源、電流表A、電壓表V、“20Ω，1A”的滑動變阻器甲、“40Ω，0.5A”的滑動變阻器乙和開關各一個，定值電阻4個（5Ω、10Ω、20Ω、25Ω）和導線若干。
（1）請用筆畫線代替導線，完成圖甲所示的實物圖的連接，使滑片P向左移動時，電流表的示數變大。
（2）正確連接電路后，試觸時發現電壓表指針迅速偏向最右端，電流表示數為零，則電路中出現的故障可能是 　 　 。
（3）排除故障后，小明做了三次實驗，并根據數據描繪出了如圖乙所示的圖像，三次實驗中，移動滑動變阻器滑片的目的是 　 　 ；記錄三次數據時，滑片P的位置最靠近B端的是第 　 　 次實驗；這三次實驗中，小芳所選用的滑動變阻器是 　 　 。
（4）小明用25Ω的電阻繼續實驗，接入后發現無論怎樣移動滑動變阻器滑片P，都無法使其兩端的電壓達到 　 　 V。仔細分析后，小明發現可以采用 　 　 電源電壓的方法來繼續完成該實驗。
四、計算題：本大題包括3小題，共24分。解答時應寫出必要的文字說明，公式和重要的演算步驟，只寫出最后答案的不得滿分。
25．（8分）如圖所示，水平桌面上的平底薄壁容器（重力忽略不計）底面積為0.01m2，容器內盛有質量為4kg的水。一實心木塊漂浮在水面上，木塊的質量為0.6kg，體積為1×10﹣3m3。g取10N/kg，求：
（1）木塊的密度；
（2）木塊受到的重力；
（3）木塊受到的浮力；
（4）此時容器對水平桌面的壓強。
26．（8分）如圖甲是一款養生壺，圖乙是其原理電路圖，部分參數如表所示，R1、R2是電熱絲（阻值不隨溫度的變化而變化）。[粥的比熱容取4.0×103J/（kg ℃）]求：
額定電壓/V 220
加熱擋功率/W 880
保溫擋功率/W 176
（1）保溫擋正常工作時，電路中的電流；
（2）電熱絲R1的阻值；
（3）將1.1kg的粥從20℃加熱到100℃，需要的時間為500s，此養生壺的加熱效率。
27．（8分）工人用如圖甲所示的滑輪組利用箱子運送建材上樓，每次運送量不定。滑輪組的機械效率隨重力不同的建材變化的圖像如圖乙所示，滑輪與鋼繩間的摩擦力及箱子和繩重忽略不計。求：
（1）若工人用400N的拉力，將建材勻速豎直向上提升了4m，工人所做功；
（2）當所運送建材的重為900N時，工人作用在繩子上的拉力；
（3）當滑輪組的機械效率為80%時，所運送建材受到的重力。
2025年山東省德州市臨邑縣中考物理一模試卷
參考答案與試題解析
一．選擇題（共11小題）
題號 1 2 3 4 5 6 7 8 9 11 12
答案 C B C C B D C A D D D
二．多選題（共1小題）
題號 10
答案 AD
一、選擇題：本大題包括12小題，每小題3分，共36分，在每小題給出的四個選項中，只有一項是符合題目要求的。
1．（3分）物理學是一門實驗性很強的基礎科學，正確使用儀器的技能是做好物理實驗的基礎，下列關于儀器的使用和讀數正確的是（　　）
A．如圖甲，小球直徑為1.1m
B．如圖乙，測量燒杯質量時調節平衡螺母
C．如圖丙，電能表的度數為4353.6kW h
D．如圖丁，溫度計所測溫度的示數為21℃
【解答】解：A、小球的直徑為3.10cm﹣2.00cm＝1.10cm，故A錯誤；
B、測量過程中只能更換砝碼，或移動游碼調平，不能移動平衡螺母，故B錯誤；
C、電能表讀數時，最后一位是小數，單位是kW h，圖示電能表的示數為4353.6kW h，故C正確；
D、圖示溫度計的分度值為1℃，液面在20℃上面，為零下，示數為零下21℃，即﹣21℃，故D錯誤。
故選：C。
2．（3分）如圖，日晷是我國古代常用的計時裝置，下列例子中跟其光現象原理相同的是（　　）
A．橋在水中形成倒影
B．月食的形成
C．用太陽灶燒水
D．雨后天空中出現的彩虹
【解答】解：我國古代利用日晷晷針影子變化計時是利用了光沿直線傳播；
A、橋在水中的倒影，屬于平面鏡成像，是由光的反射形成的，故A不符合題意；
B、月食是由光的直線傳播形成的，故B符合題意；
C、用太陽灶燒水利用的是凹面鏡對光的會聚作用，利用的是光的反射，故C不符合題意；
D、雨后天空中出現的彩虹，是由光的折射形成的，故D不符合題意。
故選：B。
3．（3分）網絡上的學習資源日益豐富，人人都可以方便的獲取學習資源。小聰同學在用手機播放視頻復習物理時，先將音量調高，然后又通過“2倍速”播放略過已掌握的知識點。下列說法正確的是（　　）
A．播放視頻時將音量調大，改變了聲音的音調
B．播放視頻時將音量調大，加快了聲音的傳播速度
C．“倍速”播放時，改變了聲音的音調
D．“倍速”播放時，改變了聲音的音色
【解答】解：A、播放視頻時將音量調大，改變了聲音的響度，故A錯誤；
B、聲音的傳播速度與介質有關，播放視頻時將音量調大，不能增加聲音的傳播速度，故B錯誤；
C、“倍速”播放時，改變了聲音的音調，故C正確；
D、“倍速”播放時，改變了聲音的音調，故D錯誤。
故選：C。
4．（3分）中華文化源遠流長，詩詞中蘊含豐富的物理知識。以下有關物態變化分析正確的是（　　）
A．“欲渡黃河冰塞川”——冰的形成是凝固，需要吸熱
B．“春風拂檻露華濃”——露的形成是熔化，需要吸熱
C．“花明月暗籠輕霧”——霧的形成是液化，需要放熱
D．“晨起開門雪滿山”——雪的形成是升華，需要放熱
【解答】解：A.“欲渡黃河冰塞川”——冰的形成是凝固，需要放熱，故A錯誤；
B.“春風拂檻露華濃”——露的形成是液化，需要放熱，故B錯誤；
C.“花明月暗籠輕霧”——霧的形成是液化，需要放熱，故C正確；
D.“晨起開門雪滿山”——雪的形成是凝華，需要放熱，故D錯誤。
故選：C。
5．（3分）近期我縣的勘探作業出動了可控震源車進行勘探。震源車是地震勘探中的一種重要工具，它可以通過振動地面來產生地震波，從而幫助地震學家了解地殼的結構和特征。下列關于震源車的說法正確的是（　　）
A．震源車車輛的輪胎非常寬大，為了增大壓強
B．震源車利用衛星定位是利用了電磁波通訊
C．振動錘沖擊地面產生的模擬地震振動頻率為超聲波振動
D．震源車作業期間對地面幾乎沒有損傷說明對地面的壓力小
【解答】解：A、震源車車輛的輪胎非常寬大，是為了增大與地面的接觸面積，在壓力一定時，增大受力面積可以減小壓強，而不是增大壓強，故A錯誤。
B、震源車利用衛星定位，衛星定位系統是通過接收衛星信號來確定車輛位置的，而衛星信號是通過電磁波來傳播的，所以震源車利用衛星定位是利用了電磁波通訊，故B正確。
C、由相關資料可知，震源車振動錘沖擊地面產生的振動頻率通常是在3﹣100Hz 左右。而超聲波是指頻率高于 20000Hz 的聲波，所以震源車產生的不是超聲波振動，故C錯誤。
D、震源車作業期間對地面幾乎沒有損傷，是因為它產生的地震波是可控的，強度較小，對地面的破壞作用小，而不是因為對地面的壓力小。震源車本身重量較大，對地面的壓力并不小，故D錯誤。
故選：B。
6．（3分）如圖所示，工廠房頂安裝的無動力風帽，其凸起的球狀體為渦輪，在自然風的推動下，快速旋轉，能有效地將室內氣體向外抽出。下列與它工作原理相同的是（　　）
A．吸盤式掛鉤 B．茶壺
C．孔明燈升空 D．飛機起飛
【解答】解：無動力風帽，在自然風的推動下，快速旋轉是利用了流體壓強與流速的關系：流速大的位置壓強越小的原理，
A、用吸盤掛鉤掛物件，是大氣壓將其壓在墻上，利用的是大氣壓，故A不符合題意；
B、茶壺的壺嘴和壺身構成連通器，是利用連通器的原理工作的，故B不符合題意；
C、由于孔明燈內氣體的密度小于孔明燈外空氣的密度，使得孔明燈受到空氣的浮力大于孔明燈總重力，孔明燈就能升空，故C不符合題意；
D、飛機是利用流體在流速大的地方壓強小，流速小的地方壓強大來獲得升力，故D符合題意。
故選：D。
7．（3分）如圖所示為我國古代勞動人民在建筑工地上運送大木料的情境，對于此圖片提供的信息，下列說法正確的是（　　）
A．大木料下放置小圓木是為了增大摩擦
B．支架下墊有石塊是為了減小地面所受的壓力
C．工人使用的橫桿相當于省力杠桿
D．抬起大木料的過程中使用橫桿可以省功
【解答】解：A、大木料下放置小圓木，這樣變滑動為滾動，是為了減少摩擦，故A錯誤；
B、支架下墊有石塊是為了增大受力面積，減小對地面的壓強，故B錯誤；
C、橫桿移動木料時，在使用過程中，動力臂大于阻力臂時，能夠省力，相當于省力杠桿，故C正確；
D、使用任何機械都不能省功，故D錯誤。
故選：C。
8．（3分）空氣炸鍋通過加熱管（用表示）來加熱空氣，并通過風機（用表示）把高溫空氣吹到鍋內來加熱食物。如圖所示的某款空氣炸鍋工作時，當溫度達到設定溫度，溫控開關S2自動斷開，加熱管停止工作；當工作時間達到設定時間，定時開關S1自動斷開，整個電路停止工作。其工作原理簡化電路圖合理的是（　　）
A． B．
C． D．
【解答】解：當溫度達到設定溫度，溫控開關S2自動斷開，加熱管停止工作，這說明開關S2能控制加熱電阻，該電路為并聯電路；當工作時間達到設定時間，定時開關S1自動斷開，整個電路停止工作，這說明開關S1能控制整個電路，在干路中，故A正確。
故選：A。
9．（3分）2023年10月26日，神舟十七號載人飛船發射成功。小明通過查閱資料了解到，飛船在發射前，科技人員要檢驗飛船艙體的氣密性。他設計了如圖甲所示的模擬檢測電路，電源電壓保持不變，R0為50Ω的定值電阻，R為壓力傳感器，其阻值隨環境氣壓的變化規律如圖乙所示。將R置于艙體中，艙體置于真空室中，艙體不漏氣時，電壓表的示數為10V，艙體內氣壓為1.0×105Pa，以下說法正確的是（　　）
A．隨著艙體氣壓的變大，壓力傳感器R的阻值增大
B．艙體氣壓減小時，電壓表示數變大
C．艙體氣壓減小時，電路中的總功率變大
D．艙體不漏氣時，電流表的示數為0.2A
【解答】解：由圖甲可知，定值電阻R0與壓敏電阻R串聯，電壓表測R0兩端的電壓，
A．由圖乙知道，隨著艙體氣壓的變大，壓力傳感器R的阻值變小，故A錯誤；
B．由圖乙知道，艙體氣壓減小時，壓力傳感器R的阻值增大，根據串聯電路的分壓原理知道，壓力傳感器R兩端的變大，R0兩端的電壓變小，即電壓表的示數變小，故B錯誤；
C．由圖乙知道，艙體氣壓減小時，壓力傳感器R的阻值增大，電路的總電阻增大，由歐姆定律知道，電路的電流變小，電源電壓保持不變，由P＝UI知道，電路中的總功率變小，故C錯誤；
D．由圖甲知道，定值電阻R0與壓敏電阻R串聯，電壓表測R0兩端的電壓，電流表測量電路的電流。根據題意知道，艙體不漏氣時，電壓表的示數為10V，由歐姆定律知道，電路的電流
，故D正確。
故選：D。
（多選）10．（3分）如圖所示是由我國航空工業特飛所自主研制的AS700“祥云”民用載人飛艇，該飛艇最大可載乘客9人，艇體的氣囊內充以密度比空氣小的氦氣（上升時飛艇外形不變）。下列說法正確的是（　　）
A．飛艇勻速上升過程中，受到的浮力等于它排開空氣所受的重力
B．飛艇勻速下降時，機械能保持不變
C．飛艇上升過程中，大氣對飛艇的壓強逐漸變大
D．飛艇懸浮時，受到的浮力大于其所受的重力
【解答】解：A、由阿基米德原理知，飛艇上升過程中受到的浮力等于它排開空氣的重力，故A正確；
B、飛艇勻速下降時，質量不變，速度不變，動能不變；但高度減小，重力勢能減小。機械能等于動能與重力勢能之和，所以它的機械能減小，故B錯誤；
C、海拔越高、氣壓越低，浮空艇上升過程中大氣對它的壓強越來越小，故C錯誤；
D、飛艇懸浮時，受到的浮力等于其所受的重力，故D正確。
故選：AD。
11．（3分）如圖甲所示，工人用推力F將重為1000N的箱子沿斜面推至水平車廂中，斜面長3m、高1.5m。F始終與箱子運動方向相同。箱子運動路程隨時間變化關系如圖乙所示，推力F隨時間變化關系如圖丙所示。下列分析正確的是（　　）
A．0～10s內，箱子做加速運動
B．0～10s內，箱子所受摩擦力為600N
C．10～20s內，箱子的速度是0.4m/s
D．10～20s內，推力F的功率為100W
【解答】解：A、由圖乙可知，箱子在0～10s內路程和時間成正比，箱子做勻速運動，故A錯誤；
B、0～10s內，由圖丙可知此時推力為600N，總功為：W總＝Fs＝600N×3m＝1800J，有用功為：W有用＝Gh＝1000N×1.5m＝1500J，額外功為：W額＝W總﹣W有＝1800J﹣1500J＝300J，箱子所受摩擦力為：f＝＝＝100N，故B錯誤；
C、10～20s內，箱子做勻速運動，箱子的速度v＝＝＝0.5m/s，故C錯誤；
D、由圖乙可知，箱子在10～20s內路程和時間成正比，箱子做勻速運動，速度為v＝＝＝0.5m/s，由圖丙知10～20s內，推力F的大小為200N，推力的功率為：P＝＝＝Fv＝200N×0.5m/s＝100W，故D正確；
故選：D。
12．（3分）如圖所示電路，電源電壓保持不變，R1阻值為15Ω，滑動變阻器R2的最大阻值為20Ω，閉合開關前滑動變阻器的滑片位于最右端。閉合開關S，向左移動滑動變阻器滑片P至中點的過程中，下列說法正確的是（　　）
A．電流表A 的示數不變
B．電壓表V的示數變小
C．當滑片位于滑動變阻器最右端時，通過R1與R2的電流之比為3：4
D．當滑片位于滑動變阻器中點時，R1的功率與電路總功率之為2：5
【解答】解：
由圖知，電阻R1與滑動變阻器R2并聯，電流表在干路上，測量干路電流；電壓表測量支路兩端電壓（電源電壓）。
A、閉合開關S，向左移動滑動變阻器滑片P的過程中，滑動變阻器連入的電阻變小，電源電壓不變，即滑動變阻器兩端電壓不變，由歐姆定律可知，R2支路電流變小，而R1支路電流不變，所以干路電流變大，即電流表的示數變大，故A錯誤；
B、電壓表測量支路兩端電壓（電源電壓），在向左移動滑動變阻器滑片P的過程中，電壓表的示數不變，故B錯誤；
C、若滑片位于最右端時，滑動變阻器的阻值全部連入電路，則通過R1與R2的電流之比：＝＝＝＝，故C錯誤；
D、當滑片位于滑動變阻器中點時，滑動變阻器連入電阻R2′＝R2＝×20Ω＝10Ω，總電阻R＝＝＝6Ω，
R1的功率與電路總功率之比為：
P1：P＝：＝R：R1＝6Ω：15Ω＝2：5，故D正確。
故選：D。
二、填空題：本大題共6個小題，每個空1分，共14分。
13．（3分）“綠水青山就是金山銀山”。倡導保護環境，使用新能源勢在必行。太陽能屬于 　可再生　 （選填“可再生”或“不可再生”）能源；現在人們用的“核電”源自于原子核 　裂變　 （選填“裂變”或“聚變”）釋放的核能；手機充電時消耗的電能屬于 　二次　 （選填“一次”或“二次”）能源。
【解答】解：（1）太陽能可以從自然界源源不斷地得到，屬于可再生能源；
（2）現在人們用的“核電”源自于原子核裂變釋放的核能；
（3）電能由其它能源轉化獲得，屬于二次能源。
故答案為：可再生；裂變；二次。
14．（3分）如圖是某同學制作的“酒精沖天炮”，使用時首先將少量酒精噴入塑料瓶，接著用熱水淋濕瓶子，迅速將瓶子安裝在裝有電子打火器的發射器前端，隨后按動開關引燃酒精蒸汽，發現瓶子向下噴氣的同時騰空而起。淋濕瓶子是為了使酒精發生 　汽化　 （填物態變化名稱）；瓶內酒精燃燒，瓶子沖出過程的能量轉化與汽油機的 　做功　 沖程相同；瓶子向下噴氣升空過程利用了物體間力的作用是 　相互　 的。
【解答】解：（1）熱水淋濕瓶子，瓶子內的酒精吸熱，由液態變?yōu)闅鈶B(tài)，發生汽化；
（2）瓶內酒精燃燒，瓶內氣體溫度升高，內能增大，氣體對瓶子做功，使瓶子沖出，該過程中氣體的內能轉化為瓶子的機械能；汽油機的做功沖程中，燃料燃燒產生的高溫高壓氣體推動活塞向下運動，內能轉化為機械能，因此瓶子沖出過程的能量轉化與汽油機的做功沖程相同。
（3）物體間力的作用是相互的，瓶子向下噴氣時，也受到氣體對其向上的反作用力，使得瓶子升空。
故答案為：汽化；做功；相互。
15．（2分）小明走近穿衣鏡的過程中，鏡中的像將 　不變　 （選填“變大”、“變小”或“不變”），若他覺得光線不足，他應該拿起小平面鏡走到窗邊，讓 　自己的臉　 （選填“平面鏡”或“自己的臉”）正對窗戶。
【解答】解：平面鏡所成的像與物大小相同，所以當小明不管是遠離平面鏡還是面鏡時，像的大小是不變的；若他覺得光線不足，他應該拿起小平面鏡走到窗邊，讓自己的臉正對窗戶，使臉的亮度增加，鏡中的像變亮。
故答案為：不變；自己的臉。
16．（2分）如圖所示電路，電源電壓恒定不變，閉合開關后電流表A1、A2的示數如圖乙和圖丙所示，定值電阻R1的阻值為30Ω，則電源電壓為 　3　 V，通電5min整個電路中消耗的電能為 　270　 J。
【解答】解：分析電路結構可知：電阻R1、R2并聯連接，電流表A1測電阻R1的電流，電流表A2在干路上測干路電流；
由圖乙、丙可知，電流表選用小量程，I1＝0.1A，I2＝0.3A；
由并聯電路的電壓規律可得：
U＝U1＝I1R1＝0.1A×30Ω＝3V；
通電5min整個電路中消耗的電能為：
W＝UI2t＝3V×0.3A×5×60s＝270J。
故答案為：3；270。
17．（2分）用如圖所示的滑輪組將重600N的物體提升40cm，所用時間4s，滑輪組的機械效率是80%（不計繩重計摩擦），則動滑輪重是 　150　 N；拉力F的功率是 　75　 W.
【解答】解：（1）因為不計繩重和摩擦時η＝＝＝＝，所以動滑輪的重力：
G動＝＝×600N＝150N；
（2）由圖可知n＝2，繩子自由端移動的距離：
s＝nh＝2×40×0.01m＝0.8m，
因為不計繩重和摩擦，所以拉力：
F＝（G+G動）＝×（600N+150N）＝375N，
拉力做的總功：
W總＝Fs＝375N×0.8m＝300J，
拉力做功的功率：
P＝＝＝75W。
故答案為：150；75。
18．（2分）如圖所示，有一個內外壁皆為圓柱形的平底容器，內裝足夠深的水。將一個質地均勻的正方體物體懸掛在豎直放置的彈簧測力計下（圖中未畫出彈簧測力計）。當物體的體積浸入水中時，彈簧測力計示數為7N；當物體的體積浸入水中時，彈簧測力計示數為4N。現將物體從彈簧測力計上取下放入水中，則該物體靜止時，所受到的浮力是 　9　 N，該物體的密度為 　0.9×103　 kg/m3。
【解答】解：（1）當物體的體積浸入水中時，則排開水的體積為：V排＝V，彈簧測力計示數為7N，
根據稱重法可知：F浮＝G﹣F，
即：ρ水gV排＝G﹣F，
所以，ρ水g×V＝G﹣7N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①；
當物體的體積浸入水中時，彈簧測力計示數為4N，同理有：
ρ水g×V＝G﹣4N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②；
由①﹣②得：ρ水gV＝10N﹣﹣﹣﹣﹣﹣﹣﹣﹣③，
將③代入①得：
G＝ρ水g×V+7N＝×10N+5N＝9N；
由③知，物體浸沒受到的浮力為10N＞9N，由物體的浮沉條件，將物體從彈簧測力計上取下放入水中，則該物體靜止時處于漂浮狀態，由漂浮的特點，物體所受浮力是：
F＝G＝9N；
（2）由③得物體的體積：
V＝＝＝1×10﹣3m3；
該物體的密度為：
ρ＝＝＝＝0.9×103kg/m3。
故答案為：9；0.9×103。
三、作圖與實驗題：本大題包括6個小題，共26分。
19．（2分）如圖所示，小杰將一物體A置于斜面上向下運動請畫出該物體受到的重力和摩擦力的受力示意圖。
【解答】解：先畫出物體的重心，從重心開始畫一條豎直向下的線段，標上箭頭，可得重力G的示意圖；
由于物體是沿斜面向下運動，故物體受到的摩擦力f方向是平行斜面向上，作用點也畫在物體的重心，如圖所示：
20．（2分）甲圖是我國敦煌的塔式光熱電站，它由12000面“定日鏡”圍繞吸熱塔組成，每面鏡子能追蹤太陽并把陽光反射到塔頂?shù)奈鼰崞魃稀Ｄ硶r刻太陽在S點，地面上的一面追日鏡MN恰好將太陽光反射到吸熱器的A點，請在乙圖中畫出該時刻的反射光路（保留作圖痕跡）。
【解答】解：先通過平面鏡作出發光點S的對稱點S′，即為S的像；連接S′A交平面鏡于點O，連接SO即為入射光線，OA為反射光線；如圖所示：
21．（4分）科技小組選擇了如圖甲所示的實驗裝置做“比較不同物質吸熱能力”的實驗。用鐵夾將盛有水和煤油的兩個試管固定在鐵架臺上，兩試管中均裝有溫度傳感器，溫度傳感器的探頭與試管內的水和煤油接觸良好，兩只溫度傳感器通過數據采集線與計算機相連接。用同一紅外加熱器對盛有水和煤油的試管進行加熱，在計算機上可以得到水和煤油的溫度隨加熱時間變化的圖像，如圖乙所示，A為煤油，B為水。
（1）為了便于探究，應在兩個相同的試管中加入 　質量　 （填“質量”或“體積”）相同的水和煤油。
（2）選擇同一紅外加熱器給水和煤油加熱可以認為相同時間內水和煤油 　吸收的熱量　 相同。
（3）通過圖像可知水和煤油吸收相同的熱量時，溫度升高較多的是 　煤油　 （填“水”或“煤油”），可以得出 　水　 （填“水”或“煤油”）的吸熱能力更強。
【解答】解：（1）根據比較吸熱能力的方法，要控制不同物質的質量相同，在兩個相同的燒杯中應加入初溫相同、質量相同的水和煤油。
（2）根據轉換法，選用兩個相同電加熱器加熱的目的是：使水和煤油在相同的時間內吸收的熱量相同。
（3）過圖像可知水和煤油吸收相同的熱量時，即加熱相同時間，煤油溫度升高較多。
由圖可知，杯中的水和煤油升高相同的溫度時，水和煤油的加熱時間不相同，吸收的熱量不相同，水的加熱時間長，水的吸熱能力更強。
故答案為：（1）質量；（2）吸收的熱量；（3）煤油；水。
22．（5分）在探究滑動摩擦力大小與哪些因素有關的實驗中，某興趣小組的同學選擇了兩個彈簧測力計、細線、棉布、木板、重為10N和15N的兩個木塊（表面粗糙程度相同）等器材進行了下列操作。
（1）為了使木塊所受滑動摩擦力的大小等于拉力的大小，應用彈簧測力計沿水平方向拉著木塊做 　勻速直線　 運動，這是根據 　二力平衡　 知識可知，彈簧測力計對木塊的拉力與木塊所受摩擦力相等；
（2）分析 　甲　 、　丙　 兩次實驗，可以探究滑動摩擦力的大小與接觸面粗糙程度的關系。
（3）該小組同學繼續探究滑動摩擦力大小與物體的重力大小是否有關，利用圖甲實驗做對比分析，又設計了如圖丁所示的實驗，使彈簧測力計A始終保持豎直狀態，并調整高度，使其示數為 　5　 N，來控制壓力大小相同，拉動木板，當木塊相對于地面靜止時，彈簧測力計B的示數為1N，分析可得滑動摩擦力大小與物體重力大小 　無關　 。
【解答】解：（1）實驗時，用彈簧測力計水平拉動木塊，使它沿長木板做勻速直線運動，根據二力平衡知識，從而測出木塊與長木板之間的滑動摩擦力；
（2）要探究滑動摩擦力的大小與接觸面粗糙程度的關系，需要控制壓力相同，改變接觸面的粗糙程度，圖甲、丙兩次符合要求；
（3）探究滑動摩擦力大小與物體的重力大小是否有關，應控制壓力相同，重力不同，所以圖丁中彈簧測力計A示數應為5N，對木塊施加一個向上5N的拉力，則其對木板的壓力也為10N；向左拉動木板運動，彈簧測力計B的示數為1N，與甲中摩擦力相同，說明滑動摩擦力大小與物體重力大小無關。
故答案為：（1）勻速直線；二力平衡；（2）甲；丙；（3）5；無關。
23．（6分）在學習了密度、浮力、杠桿的相關知識后，小麗同學根據杠桿的平衡條件測出了一個物塊的密度，請幫她將下列步驟補充完整。（g＝10N/kg，ρ水＝1.0×103kg/m3）
（1）相鄰兩刻度間距離相等的輕質杠桿靜止在如圖甲所示的位置，此時杠桿 　是　 （選填“是”或“不是”）處于平衡狀態，為了使杠桿在水平位置平衡，應將平衡螺母向 　右　 調節；
（2）調節杠桿水平平衡后，用細線將物塊掛于杠桿左側，將3個鉤碼掛于右側，使杠桿仍處于水平平衡，如圖乙所示，每個鉤碼質量50g，則物塊質量為 　200　 g；
（3）將該物塊浸沒在裝有水的燒杯中，調節右側鉤碼的位置，使杠桿處于水平平衡，如圖丙所示，則物塊在水中所受浮力為 　1　 N；
（4）物塊的密度是 　2×103　 kg/m3；
（5）在探究杠桿平衡條件的實驗中，多次改變鉤碼的位置和個數，收集多組數據的目的是 　A　 （選填字母）。
A.避免實驗的偶然性，便于得到普遍規律
B.取平均值，減小誤差
【解答】解：（1）圖中杠桿處于靜止狀態，受力平衡，所以圖甲中杠桿處于平衡狀態；杠桿左端下沉，說明左側偏重，應將平衡螺母向右調，直至杠桿水平平衡；
（2）由杠桿平衡條件得：3L×m×10N/kg＝4L×0.05kg×10N/kg×3，
解得：m＝0.2kg＝200g；
（3）由杠桿平衡可得：F拉×3L＝3×0.05kg×10N/kg×2L，
解得：F拉＝1N，
浮力為：F浮＝G﹣F拉＝mg﹣F拉＝0.4kg×10N/kg﹣1N＝1N；
（4）物塊完全浸沒，排開液體的體積等于物塊的體積，則物塊的體積為：
，
物塊的密度：；
（5）通過一次實驗得出的結論具有偶然性，實驗時要多次改變鉤碼的位置和個數，收集多組數據，獲得具有普遍性的規律。
故答案為：（1）是；右；（2）200；（3）1；（4）2×103；（5）A。
24．（7分）在探究“電流與電阻的關系”實驗中，實驗器材有輸出電壓為6V的電源、電流表A、電壓表V、“20Ω，1A”的滑動變阻器甲、“40Ω，0.5A”的滑動變阻器乙和開關各一個，定值電阻4個（5Ω、10Ω、20Ω、25Ω）和導線若干。
（1）請用筆畫線代替導線，完成圖甲所示的實物圖的連接，使滑片P向左移動時，電流表的示數變大。
（2）正確連接電路后，試觸時發現電壓表指針迅速偏向最右端，電流表示數為零，則電路中出現的故障可能是 　定值電路R0斷路　 。
（3）排除故障后，小明做了三次實驗，并根據數據描繪出了如圖乙所示的圖像，三次實驗中，移動滑動變阻器滑片的目的是 　控制定值電阻兩端電壓不變　 ；記錄三次數據時，滑片P的位置最靠近B端的是第 　③　 次實驗；這三次實驗中，小芳所選用的滑動變阻器是 　乙　 。
（4）小明用25Ω的電阻繼續實驗，接入后發現無論怎樣移動滑動變阻器滑片P，都無法使其兩端的電壓達到 　2　 V。仔細分析后，小明發現可以采用 　減小　 電源電壓的方法來繼續完成該實驗。
【解答】解：（1）使滑片P向左移動時，電流表的示數變大，說明電阻變小，應該選擇左下接線柱，與滑動變阻器串聯在電路中，如圖所示：
；
（2）電流表無示數，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，與電壓表并聯的定值電阻R0斷路了；
（3）由圖像可知，導體的電阻增大，通過導體的電流減小，通過導體的電流與導體的電阻的乘積保持不變，三次實驗中，移動滑動變阻器的滑片的目的是使電壓表的示數保持U＝IR＝0.4A×5Ω＝2V不變；
記錄三次數據時，滑片P的位置最靠近B端時，電阻最大，根據串聯分壓知，定值電阻和滑動變阻器的電壓保持不變，定值電阻越大，滑動變阻器的電阻越大，因而是圖中的③；
定值電阻的電壓保持2V不變，根據串聯電壓特點知，滑動變阻器的電壓為6V﹣2V＝4V不變，即滑動變阻器的電壓是定值電阻的2倍，根據串聯電壓之比等于電阻之比，電阻是定值電阻的2倍，定值電阻最大是20Ω；滑動變阻器至少是2×20Ω＝40Ω，故選乙。
（4）定值電阻的電壓不變，當換用最大的定值電阻時，滑動變阻器阻值較小，不能達到要求的串聯分壓的效果，即無法使定值電阻兩端的電壓達到原來的2V，因而要減小滑動變阻器接入電路的電阻，根據串聯分壓知，必須減小滑動變阻器兩端的電壓，因而總電壓必須減小，可以采用減小電源電壓的方法來繼續完成該實驗。
故答案為：（1）見上圖；（2）定值電路R0斷路；（3）控制定值電阻兩端電壓不變；③；乙；（4）2；減小
四、計算題：本大題包括3小題，共24分。解答時應寫出必要的文字說明，公式和重要的演算步驟，只寫出最后答案的不得滿分。
25．（8分）如圖所示，水平桌面上的平底薄壁容器（重力忽略不計）底面積為0.01m2，容器內盛有質量為4kg的水。一實心木塊漂浮在水面上，木塊的質量為0.6kg，體積為1×10﹣3m3。g取10N/kg，求：
（1）木塊的密度；
（2）木塊受到的重力；
（3）木塊受到的浮力；
（4）此時容器對水平桌面的壓強。
【解答】解：（1）木塊的密度：ρ＝＝＝0.6×103kg/m3；
（2）木塊受到的重力：G＝mg＝0.6kg×10N/kg＝6N；
（3）木塊漂浮時，受到的浮力等于木塊的重力，即：F浮＝G＝6N；
（4）容器對水平桌面的壓力等于容器中水和木塊的總重力，即：F＝G總＝m總g＝（4kg+0.6kg）×10N/kg＝46N，
容器對水平桌面的壓強：p＝＝＝4600Pa。
答：（1）木塊的密度為0.6×103kg/m3；
（2）木塊受到的重力為6N；
（3）木塊受到的浮力為6N；
（4）此時容器對水平桌面的壓強為4600Pa。
26．（8分）如圖甲是一款養生壺，圖乙是其原理電路圖，部分參數如表所示，R1、R2是電熱絲（阻值不隨溫度的變化而變化）。[粥的比熱容取4.0×103J/（kg ℃）]求：
額定電壓/V 220
加熱擋功率/W 880
保溫擋功率/W 176
（1）保溫擋正常工作時，電路中的電流；
（2）電熱絲R1的阻值；
（3）將1.1kg的粥從20℃加熱到100℃，需要的時間為500s，此養生壺的加熱效率。
【解答】解：（1）由表格參數可知，養生壺保溫擋功率P保＝176W，
由P＝UI可知，保溫擋正常工作時，電路中的電流：I＝＝＝0.8A；
（2）由圖乙可知，當開關接a時，R1、R2串聯，根據串聯電路的電阻特點可知，此時電路中的總電阻最大，由P＝可知，電路中的總功率最小，養生壺處于保溫擋；
當開關接b時，只有R1工作，電路中的總電阻最小，總功率最大，養生壺處于加熱擋；
由P＝可知，R1的阻值：R1＝＝＝55Ω；
（3）粥吸收的熱量：Q吸＝cm（t﹣t0）＝4.0×103J/（kg ℃）×1.1kg×（100℃﹣20℃）＝3.52×105J，
養生壺正常加熱500s消耗的電能：W＝P加t′＝880W×500s＝4.4×105J，
此養生壺的加熱效率：η＝＝×100%＝80%。
答：（1）保溫擋正常工作時，電路中的電流為0.8A；
（2）電熱絲R1的阻值為55Ω；
（3）將1.1kg的粥從20℃加熱到100℃，需要的時間為500s，此養生壺的加熱效率為80%。
27．（8分）工人用如圖甲所示的滑輪組利用箱子運送建材上樓，每次運送量不定。滑輪組的機械效率隨重力不同的建材變化的圖像如圖乙所示，滑輪與鋼繩間的摩擦力及箱子和繩重忽略不計。求：
（1）若工人用400N的拉力，將建材勻速豎直向上提升了4m，工人所做功；
（2）當所運送建材的重為900N時，工人作用在繩子上的拉力；
（3）當滑輪組的機械效率為80%時，所運送建材受到的重力。
【解答】解：（1）由圖甲可知，滑輪組繩子的有效股數n＝2，
則繩子自由端移動的距離：s＝nh＝2×4m＝8m，
工人所做的功：W＝F1s＝400N×8m＝3200J；
（2）由圖乙可知，當所運送建材的重為900N時，滑輪組的機械效率η＝75%，
則η＝＝＝＝＝×100%＝75%，
解得：F＝600N；
（3）滑輪與鋼繩間的摩擦力及箱子和繩重忽略不計，
由F＝（G+G動）可得，動滑輪的重力：G動＝nF﹣G＝2×600N﹣900N＝300N，
當滑輪組的機械效率為80%時，設所運送建材受到的重力為G′，
因克服建材重力做的功為有用功，克服建材和動滑輪總重力做的功為總功，
所以，滑輪組的機械效率：η′＝＝＝＝×100%＝80%，
解得：G′＝1200N。
答：（1）若工人用400N的拉力，將建材勻速豎直向上提升了4m，工人所做功為3200J；
（2）當所運送建材的重為900N時，工人作用在繩子上的拉力為600N；
（3）當滑輪組的機械效率為80%時，所運送建材受到的重力為1200N。
第1頁（共1頁）

展開更多......

收起↑
