1.1 磁場對通電導線的作用力 練習
一、單選題
1．如圖為航母上電磁彈射裝置的原理簡圖，待彈射的飛機掛在導體棒上，導體棒放在處于豎直勻強磁場中的兩平行導軌上。給導軌通以電流，導體棒和飛機就沿導軌加速，從而將飛機向右彈射出去。以下說法中正確的是（　?。?br/>①導體棒中的電流方向是
②導體棒中的電流方向是
③增大導軌中電流可提高飛機的彈射速度
④改變磁感應強度大小可改變飛機的彈射速度
A．①②③ B．②③④ C．①③ D．②④
2．如圖所示，把一根柔軟的銅制彈簧懸掛起來，使它的下端剛好跟槽中的水銀接觸，再將a、b端分別與一直流電源兩極相連；發現彈簧開始上下振動，電路交替通斷。則下列說法正確的是（　?。?br/>A．通入電流時，彈簧各相鄰線圈之間相互排斥
B．將a、b端的極性對調，彈簧將不再上下振動
C．換用交流電，也可使彈簧上下振動
D．增大電流，彈簧下端離開水銀液面的最大高度一定變小
3．在水平光滑絕緣桌面上，放置一個半徑為R的超導導線環，其中通過的電流為I。穿過導線環垂直桌面向下有一個勻強磁場，導線環全部位于磁場中，磁感應強度為B，則導線環各截面間的張力為（　?。?。
A． B． C．0 D．

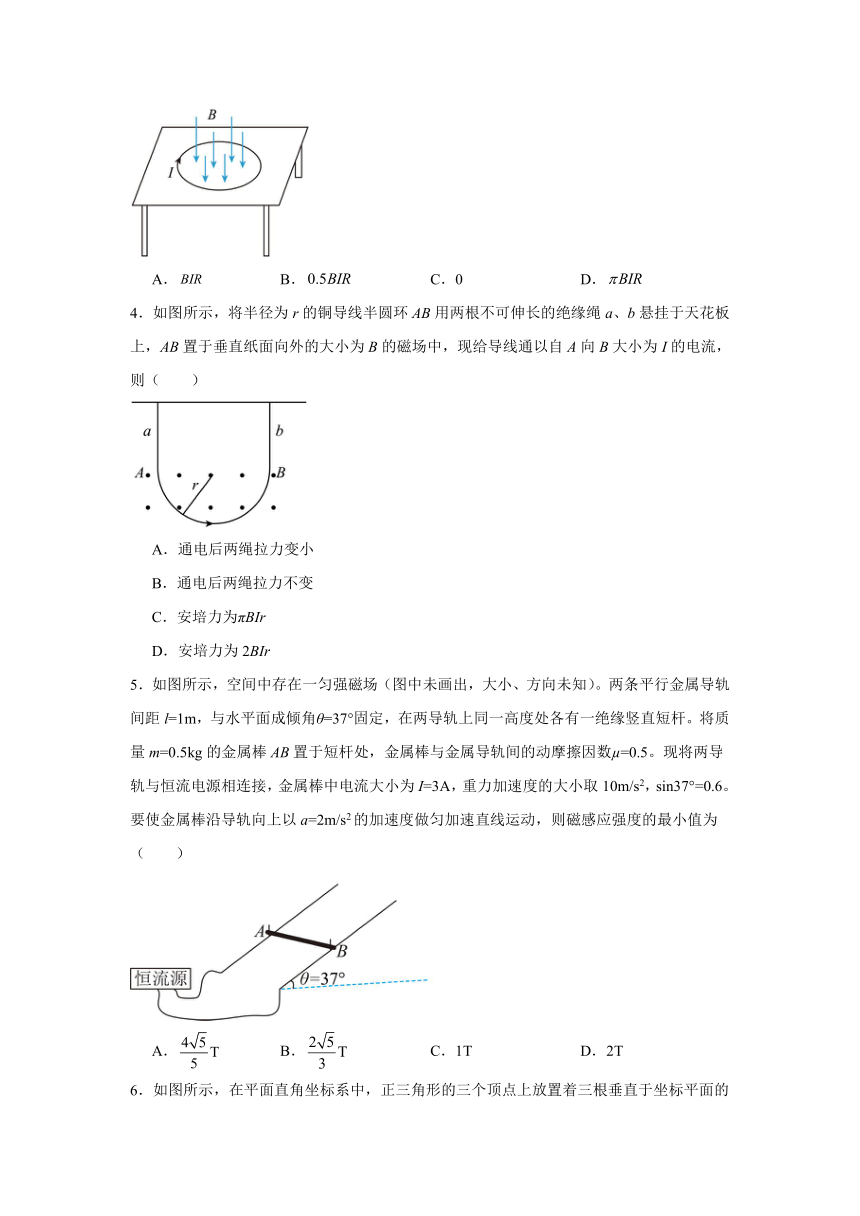

4．如圖所示，將半徑為r的銅導線半圓環AB用兩根不可伸長的絕緣繩a、b懸掛于天花板上，AB置于垂直紙面向外的大小為B的磁場中，現給導線通以自A向B大小為I的電流，則（　?。?br/>A．通電后兩繩拉力變小
B．通電后兩繩拉力不變
C．安培力為πBIr
D．安培力為2BIr
5．如圖所示，空間中存在一勻強磁場（圖中未畫出，大小、方向未知）。兩條平行金屬導軌間距l(xiāng)=1m，與水平面成傾角θ=37°固定，在兩導軌上同一高度處各有一絕緣豎直短桿。將質量m=0.5kg的金屬棒AB置于短桿處，金屬棒與金屬導軌間的動摩擦因數 =0.5?，F(xiàn)將兩導軌與恒流電源相連接，金屬棒中電流大小為I=3A，重力加速度的大小取10m/s2，sin37°=0.6。要使金屬棒沿導軌向上以a=2m/s2的加速度做勻加速直線運動，則磁感應強度的最小值為（　?。?br/>A． B． C．1T D．2T

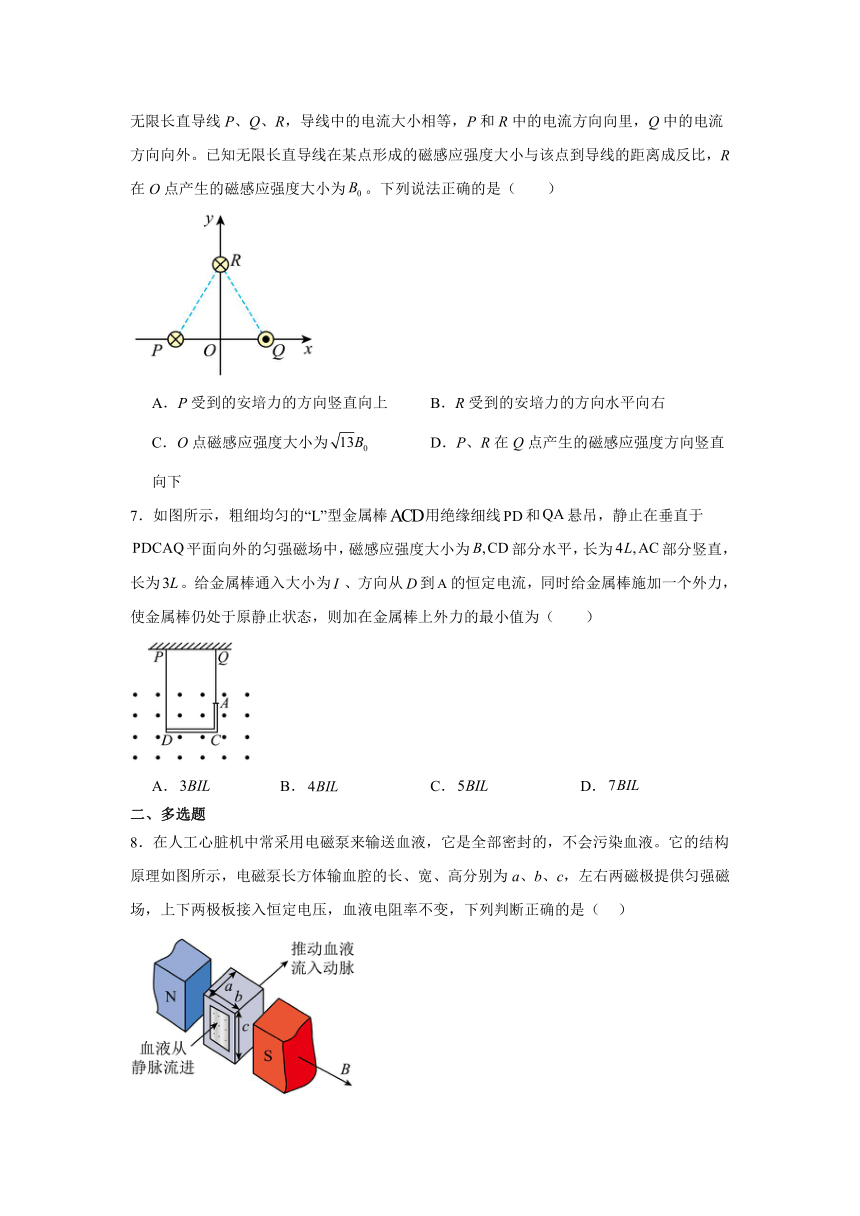

6．如圖所示，在平面直角坐標系中，正三角形的三個頂點上放置著三根垂直于坐標平面的無限長直導線P、Q、R，導線中的電流大小相等，P和R中的電流方向向里，Q中的電流方向向外。已知無限長直導線在某點形成的磁感應強度大小與該點到導線的距離成反比，R在O點產生的磁感應強度大小為。下列說法正確的是（　?。?br/>A．P受到的安培力的方向豎直向上 B．R受到的安培力的方向水平向右
C．O點磁感應強度大小為 D．P、R在Q點產生的磁感應強度方向豎直向下
7．如圖所示，粗細均勻的“L”型金屬棒用絕緣細線和懸吊，靜止在垂直于平面向外的勻強磁場中，磁感應強度大小為部分水平，長為部分豎直，長為。給金屬棒通入大小為、方向從到的恒定電流，同時給金屬棒施加一個外力，使金屬棒仍處于原靜止?fàn)顟B(tài)，則加在金屬棒上外力的最小值為（　?。?br/>A． B． C． D．
二、多選題
8．在人工心臟機中常采用電磁泵來輸送血液，它是全部密封的，不會污染血液。它的結構原理如圖所示，電磁泵長方體輸血腔的長、寬、高分別為a、b、c，左右兩磁極提供勻強磁場，上下兩極板接入恒定電壓，血液電阻率不變，下列判斷正確的是（ ）
A．上極板接入的是正極
B．下極板接入的是正極
C．血液受到的安培力隨a的增大而增大
D．血液受到的安培力隨c的增大而增大

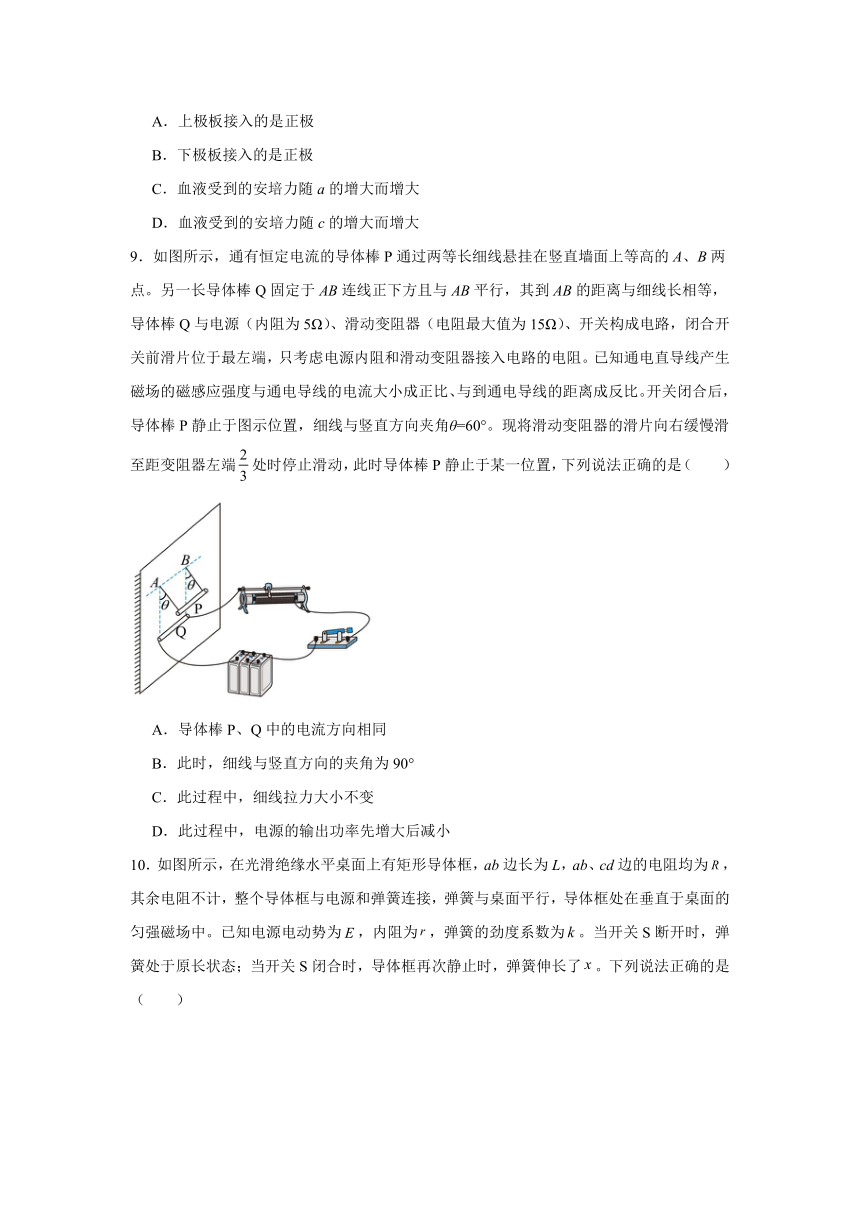

9．如圖所示，通有恒定電流的導體棒P通過兩等長細線懸掛在豎直墻面上等高的A、B兩點。另一長導體棒Q固定于AB連線正下方且與AB平行，其到AB的距離與細線長相等，導體棒Q與電源（內阻為5Ω）、滑動變阻器（電阻最大值為15Ω）、開關構成電路，閉合開關前滑片位于最左端，只考慮電源內阻和滑動變阻器接入電路的電阻。已知通電直導線產生磁場的磁感應強度與通電導線的電流大小成正比、與到通電導線的距離成反比。開關閉合后，導體棒P靜止于圖示位置，細線與豎直方向夾角θ=60°?，F(xiàn)將滑動變阻器的滑片向右緩慢滑至距變阻器左端處時停止滑動，此時導體棒P靜止于某一位置，下列說法正確的是（　?。?br/>A．導體棒P、Q中的電流方向相同
B．此時，細線與豎直方向的夾角為90°
C．此過程中，細線拉力大小不變
D．此過程中，電源的輸出功率先增大后減小
10．如圖所示，在光滑絕緣水平桌面上有矩形導體框，ab邊長為L(zhǎng)，ab、cd邊的電阻均為，其余電阻不計，整個導體框與電源和彈簧連接，彈簧與桌面平行，導體框處在垂直于桌面的勻強磁場中。已知電源電動勢為，內阻為，彈簧的勁度系數為。當開關S斷開時，彈簧處于原長狀態；當開關S閉合時，導體框再次靜止時，彈簧伸長了。下列說法正確的是（　?。?br/>A．磁場方向?yàn)榇怪弊烂嫦蚶?B．磁場方向?yàn)榇怪弊烂嫦蛲?br/>C．磁感應強度大小為 D．磁感應強度大小為
三、實驗題

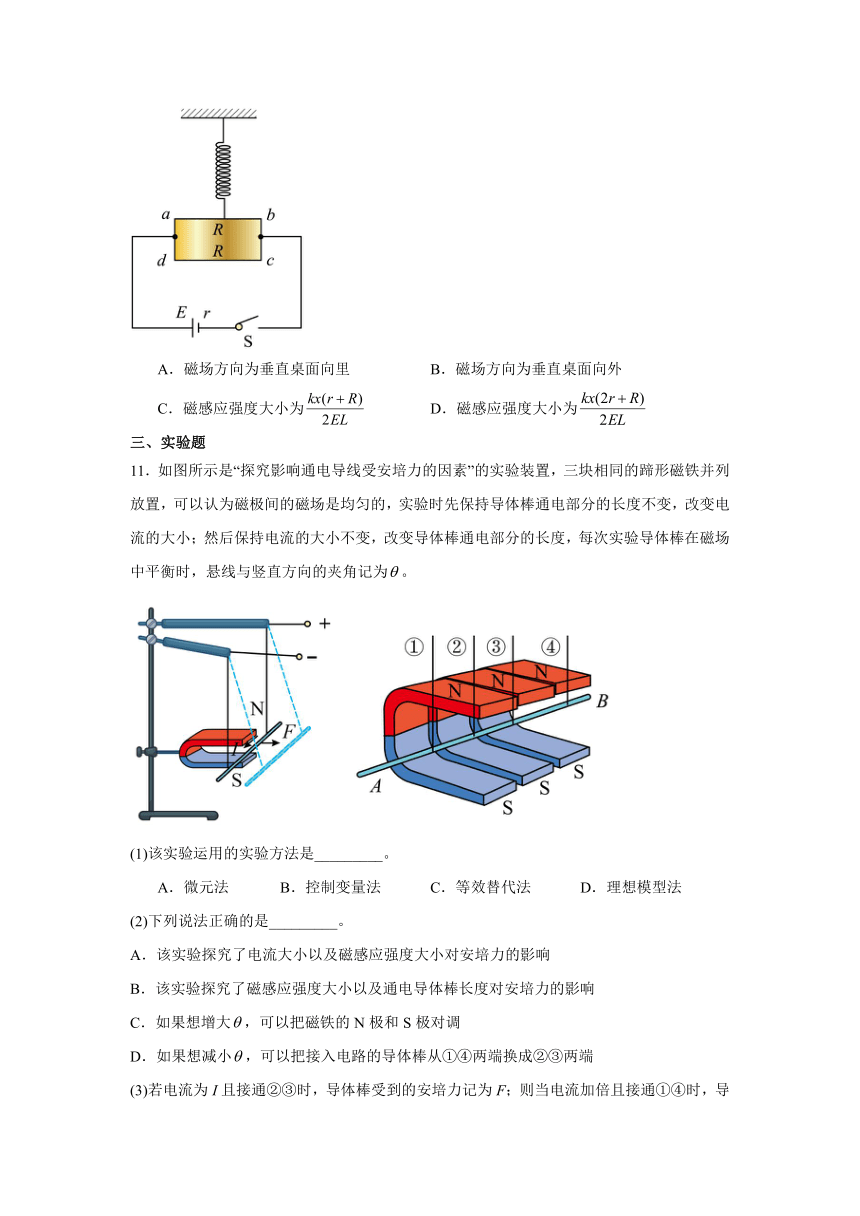

11．如圖所示是“探究影響通電導線受安培力的因素”的實驗裝置，三塊相同的蹄形磁鐵并列放置，可以認為磁極間的磁場是均勻的，實驗時先保持導體棒通電部分的長度不變，改變電流的大小；然后保持電流的大小不變，改變導體棒通電部分的長度，每次實驗導體棒在磁場中平衡時，懸線與豎直方向的夾角記為。

(1)該實驗運用的實驗方法是_________。
A．微元法 B．控制變量法 C．等效替代法 D．理想模型法
(2)下列說法正確的是_________。
A．該實驗探究了電流大小以及磁感應強度大小對安培力的影響
B．該實驗探究了磁感應強度大小以及通電導體棒長度對安培力的影響
C．如果想增大，可以把磁鐵的N極和S極對調
D．如果想減小，可以把接入電路的導體棒從①④兩端換成②③兩端
(3)若電流為I且接通②③時，導體棒受到的安培力記為F；則當電流加倍且接通①④時，導體棒的安培力為 。
12．如圖所示為“探究磁場對通電導線的作用”的部分實驗裝置，通電導線與磁場方向垂直。請根據下面的實驗操作按要求填空。
(1)如圖所示分別接通“1、4”和“2、3”，發現導線偏轉的角度不同，說明導線受到的力的大小與 有關。
(2)只上下交換磁極的位置以改變磁場方向，導線受力的方向 （選填“改變”或“不改變”）。
(3)只改變導線中電流的方向，導線受力的方向 （選填“改變”或“不改變”）。
13．高二的小明同學在學習安培力后，設計了如圖所示的裝置來測定U形磁鐵磁極間的磁感應強度。根據實驗主要步驟完成填空：
（1）在彈簧測力計下端掛一個匝數為n的矩形線框，將線框的下短邊完全置于U形磁鐵的N，S極之間的磁場中，并使線框的短邊水平，磁場方向與矩形線框的平面 （選填“平行”或“垂直”）；
（2）在電路未接通時，記錄線框靜止時彈簧測力計的讀數；
（3）閉合開關，調節滑動變阻器使電流表讀數為I，記錄線框靜止時彈簧測力計的讀數F，（且滿足，則線框所受安培力方向?yàn)? （選填“向上”或“向下”）；
（4）用刻度尺測出矩形線框短邊的長度L；
（5）利用上述數據可得待測磁場的磁感應強度 。（用題目中給出的物理量符號表示）
14．圖中虛線框內存在一垂直紙面的勻強磁場。現通過測量通電導線在磁場中所受的磁場力，來測量磁場的磁感應強度大小。所用部分器材已在圖中給出，其中D為位于紙面內的“U”形金屬框，其底邊水平，兩側邊豎直且等長，E為直流電源，R為電阻箱，A為電流表，S為開關。此外還有細沙、天平、米尺和若干輕質導線。
(1)完成下列主要實驗步驟中的填空。
①按圖接線。
②保持開關S斷開，在托盤內加入適量細沙，使D處于平衡狀態，然后用天平稱出細沙的質量m1。
③閉合開關S，調節R的值使電流大小適當，重新往托盤內加入適量細沙，使D ，然后讀出 （請用文字和符合表示），并用天平稱出此時細沙的質量m2。
④用米尺測量D的底邊長度L。
(2)用測量的物理量和重力加速度g表示磁感應強度的大小，可以得出B= 。
(3)判定磁感應強度方向的方法是：若m2 m1（選填“>”“ <”或“=”），磁感應強度方向垂直紙面向外；反之，磁感應強度方向垂直紙面向里。
參考答案
題號 1 2 3 4 5 6 7 8 9 10
答案 B C A D A C A BC BC BD
1．B
【詳解】飛機受到的安培力向右，所以根據左手定則可知電流由M指向N，設導體棒的長度為L(zhǎng)，導體棒中的電流為I,導軌的長度為x，彈射過程中飛機受的阻力恒為，則飛機受到的安培力大小為
根據牛頓第二定律則有
解得飛機加速度為
由勻變速直線運動規律
聯立解得飛機的彈射速度
由此可知，增大導軌中電流可提高飛機的彈射速度，改變磁感應強度大小可改變飛機的彈射速度，因此①錯誤，②③④正確。
故選B。
2．C
【詳解】A．通入電流時，彈簧各相鄰線圈中電流的方向相同，根據同向電流相互吸引可知，彈簧各相鄰線圈之間相互吸引，故A錯誤；
B．將a、b端的極性對調，彈簧各相鄰線圈中電流的方向仍然相同，它們之間相互吸引，導致彈簧收縮，下端離開水銀液面，電路斷開，電流消失，彈簧伸長，電路導通，重復上述過程，水銀彈簧仍然上下振動，故B錯誤；
C．結合上面選項分析可知，彈簧的上下振動與電流的方向無關，用頻率合適的交流電，也可使彈簧上下振動，故C正確；
D．增大電流，彈簧各相鄰線圈之間相互吸引力增大，下端離開水銀液面的最大高度一定變大，故D錯誤。
故選C。
3．A
【詳解】把導線環分成兩半，取其中的一半作為研究對象，兩端截面所受張力均為T，整個半環受到的安培力F，受力分析如圖
根據安培力的計算公式可得
所以
故選A。
4．D
【詳解】AB．通電流之前，銅導線半圓環處于平衡狀態，根據平衡條件有2FT=mg；通電流之后，半圓環受到安培力，由左手定則可判斷半圓環受到的安培力方向豎直向下，根據平衡條件有2FT′=mg＋F安，可知通電后兩繩的拉力變大，故AB錯誤；
CD．半圓環的有效長度為2r，由安培力公式可知F安=2BIr，故C錯誤，D正確。
故選D。
5．A
【詳解】對金屬棒受力分析，如圖所示
根據牛頓第二定律可得，，
聯立可得
由此可知
所以
故選A。
6．C
【詳解】ABD．三根導線中的電流大小相等，根據安培定則可得，在P、R、Q、O四點的磁感應強度方向如圖所示
根據左手定則可得，P、R導線所受安培力方向如圖所示，故ABD錯誤；
C．已知R在O點產生的磁感應強度大小為，無限長直導線在某點形成的磁感應強度大小與該點到導線的距離成反比，P、Q在O點產生的磁感應強度大小均為，由
得
則O點的磁感應強度為，故C正確。
故選C。
7．A
【詳解】要使金屬棒處于原靜止?fàn)顟B(tài)，需要施加的最小外力等于安培力的水平分力，即
故選A。
8．BC
【詳解】AB．由圖可知血液受到向里的安培力，根據左手定則，電流方向由下到上，所以下極板接入的是正極，故A錯誤，B正確；
CD．設上下兩極板接入的恒定電壓為，血液的電阻率為，根據電阻定律可知血液的電阻為
電流為
血液受到的安培力大小為
可知血液受到的安培力隨a的增大而增大，與c無關，故C正確，D錯誤。
故選BC。
9．BC
【詳解】A．由題意可知，兩棒互相排斥，則電流方向相反，故A錯誤；
B．對導體棒受力分析，如圖
該力的矢量三角形與三角形AQP相似，由相似三角形的性質可知
可知繩子拉力為定值，故C正確；
B．根據題意有
根據閉合電路歐姆定律有
可得
將滑動變阻器的滑片向右緩慢滑至距變阻器左端處時停止滑動，即滑動變阻器接入電路中的阻值由減小到，則電路中的總電阻由減小到，電阻減小到原來的，故兩棒的間距將變?yōu)樵瓉淼谋叮蓭缀侮P(guān)系可知，此時細線與豎直方向的夾角為90°，故B正確；
D．當外電路的總電阻等于電源內阻時，電源的輸出功率最大，此過程中，外電路的電阻一直大于等于電源內阻，所以電源的輸出功率一直增大，故D錯誤。
故選BC。
10．BD
【詳解】AB．當開關S閉合后，彈簧伸長，則安培力沿圖示中豎直向下的方向，結合左手定則，可知磁場垂直桌面向外，故A錯誤，B正確；
CD．由題意可知，導體框合力為零，則
又
可得，故C錯誤，D正確。
故選BD。
11．(1)B
(2)D
(3)6F
【詳解】（1）實驗運用的實驗方法是控制變量法。
故選B。
（2）AB．該實驗探究了導體棒的通電長度和電流大小對安培力的影響，A錯誤，B錯誤；
C．根據安培力大小公式
及導體棒平衡時有
即
可知把磁鐵的N極和S極對調，不改變B的大小，故夾角不變，C錯誤；
D．把接入電路的導體棒從①④兩端換成②③兩端，則L減小，故安培力減小，夾角減小，D正確。
故選D。
（3）若把電流為I且接通②③時，導體棒受到的安培力記為F，則，當電流加倍且接通①④時，導體棒的安培力為
12．(1)導線長度
(2)改變
(3)改變
【詳解】（1）分別接通“1、4”和“2、3”，則磁場中的通電導線的長度不同，實驗中觀察到導線偏轉的角度不同，說明導線受到的力的大小與導線長度有關。
（2）只上下交換磁極的位置以改變磁場方向，根據左手定則可知，導線受力的方向改變。
（3）只改變導線中電流的方向，根據左手定則可知，導線受力的方向改變。
13． 垂直 向下
【詳解】（1）[1]應使矩形線圈所在的平面與N、S極的連線垂直，使線圈受到的安培力沿豎直方向，這樣能使彈簧測力計保持豎直，方便測出彈簧的拉力；
（3）[2]沒通電時，對線框受力分析，線框所受重力等于彈簧測力計拉力，即
通電后，對線框受力分析，線框受重力、安培力、彈簧的拉力，三力平衡，同時根據彈簧測力計示數變大可知安培力方向向下；
（5）[3]通電后滿足
解得
由安培力公式可得
解得
14．(1) 重新處于平衡狀態 電流表示數I
(2)
(3)>
【詳解】（1）[1][2]本題考查了磁場力作用下物體的平衡，利用平衡條件求解磁感應強度，故應使D重新處于平衡狀態；兩次細沙的重力之差與D的底邊所受磁場力大小相等，磁場力與電流大小有關，故還需讀出電流表的示數I。
（2）兩次細沙的重力之差與D的底邊所受磁場力相等，即
解得磁感應強度為
（3）若，則安培力的方向向下，根據左手定則可得，磁感應強度方向垂直紙面向外，反之，磁感應強度方向垂直紙面向里。
