2024-2025學年蘇科版（2024）八年級物理下冊期末[真題]
專項練習 03 作圖題
一、作圖題
1．（2024八下·蘇州期末）如圖所示，一枚雞蛋浸沒在濃鹽水中（ρ鹽水＞ρ雞蛋）畫出雞蛋所受的重力和浮力的示意圖。
2．（2024八下·連云港期末）如圖所示，雞蛋在鹽水中處于懸浮狀態，請畫出雞蛋受到浮力F的示意圖。
3．（2024八下·南通期末）如圖丙，輕質杠桿處于平衡狀態，請作出動力臂和阻力的示意圖．
4．（2024八下·揚州期末）如圖所示容器內裝有一定量的水，水從b孔流出的情景已畫出，請?jiān)诋?huà)出圖中a與c兩孔水流的情景。
　 　
5．（2024八下·昆山期末）根據要求作圖。如圖把平衡鷹嘴放在手指上，畫出平衡鷹靜止時所受支持力示意圖；

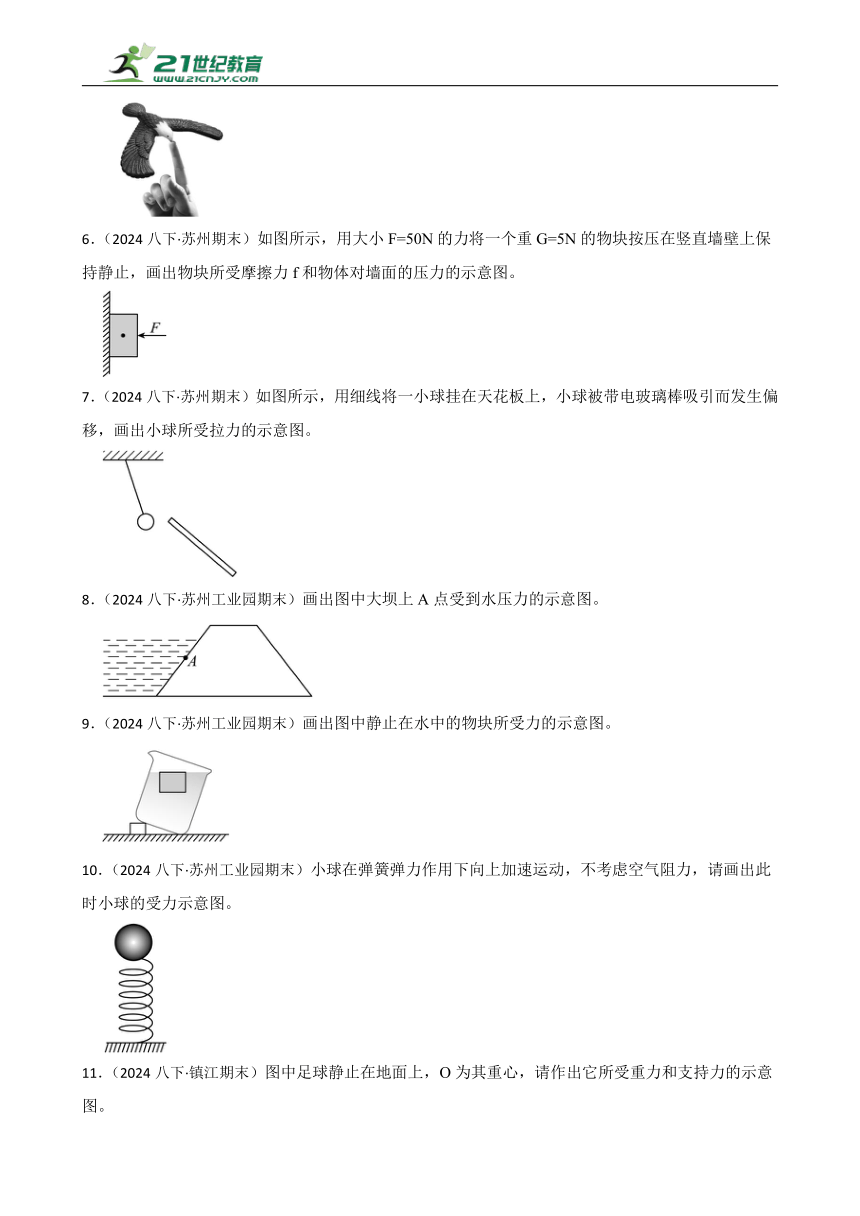

6．（2024八下·蘇州期末）如圖所示，用大小F=50N的力將一個重G=5N的物塊按壓在豎直墻壁上保持靜止，畫出物塊所受摩擦力f和物體對墻面的壓力的示意圖。
7．（2024八下·蘇州期末）如圖所示，用細線將一小球掛在天花板上，小球被帶電玻璃棒吸引而發生偏移，畫出小球所受拉力的示意圖。
8．（2024八下·蘇州工業園期末）畫出圖中大壩上A點受到水壓力的示意圖。
9．（2024八下·蘇州工業園期末）畫出圖中靜止在水中的物塊所受力的示意圖。
10．（2024八下·蘇州工業園期末）小球在彈簧彈力作用下向上加速運動，不考慮空氣阻力，請畫出此時小球的受力示意圖。
11．（2024八下·鎮江期末）圖中足球靜止在地面上，O為其重心，請作出它所受重力和支持力的示意圖。

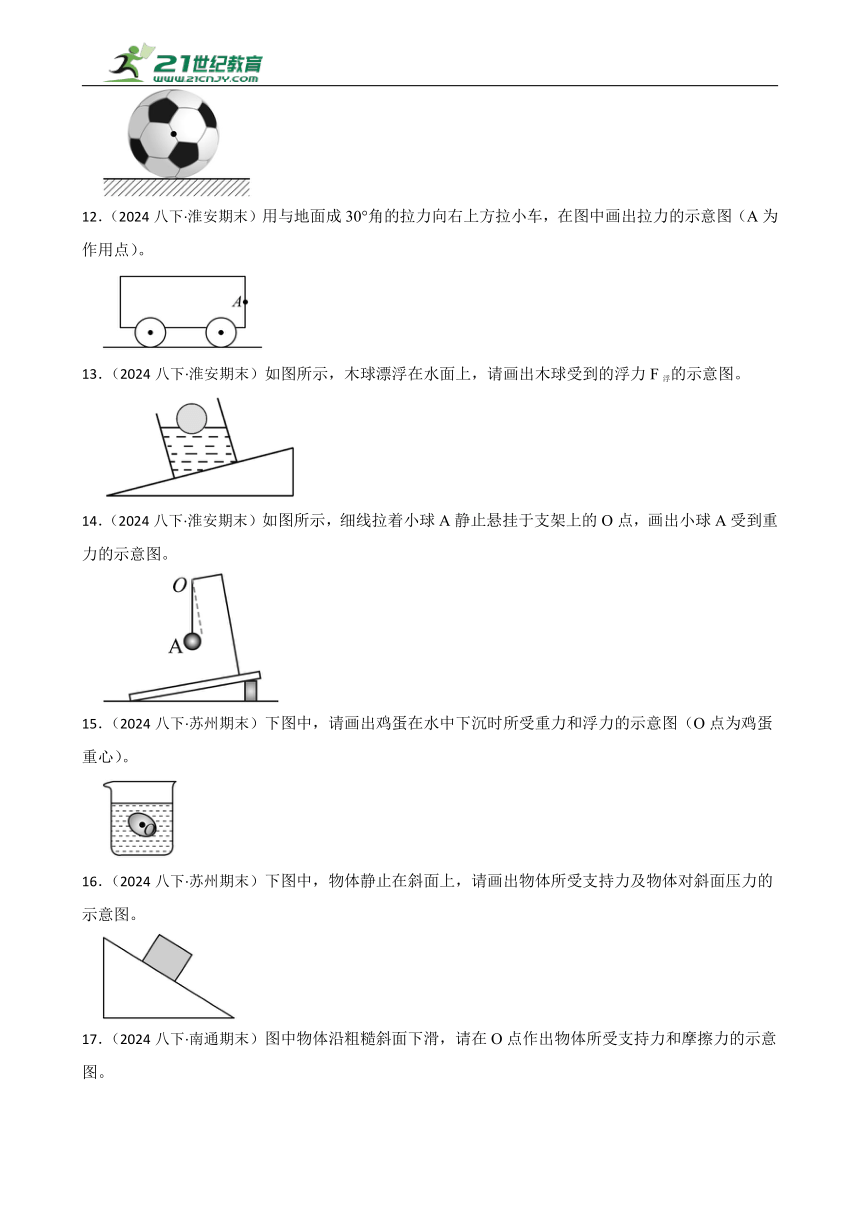

12．（2024八下·淮安期末）用與地面成30°角的拉力向右上方拉小車，在圖中畫出拉力的示意圖（A為作用點）。
13．（2024八下·淮安期末）如圖所示，木球漂浮在水面上，請畫出木球受到的浮力F浮的示意圖。
14．（2024八下·淮安期末）如圖所示，細線拉著小球A靜止懸掛于支架上的O點，畫出小球A受到重力的示意圖。
15．（2024八下·蘇州期末）下圖中，請畫出雞蛋在水中下沉?xí)r所受重力和浮力的示意圖（O點為雞蛋重心）。
16．（2024八下·蘇州期末）下圖中，物體靜止在斜面上，請畫出物體所受支持力及物體對斜面壓力的示意圖。
17．（2024八下·南通期末）圖中物體沿粗糙斜面下滑，請?jiān)贠點作出物體所受支持力和摩擦力的示意圖。
18．（2024八下·連云港期末）如圖所示，物體靜止在水平地面上，請畫出物體所受支持力F的示意圖。
19．（2024八下·南通期末）如圖，帶電小球A懸停于帶同種電荷的球M正上方，請作出A受力的示意圖．
　 　
20．（2024八下·無錫期末）如圖所示，小球漂浮在盛水的燒杯中，燒杯靜止在斜面上。各物體均靜止，請畫出小球所受浮力和燒杯對斜面壓力的示意圖。（小球重心已標出）

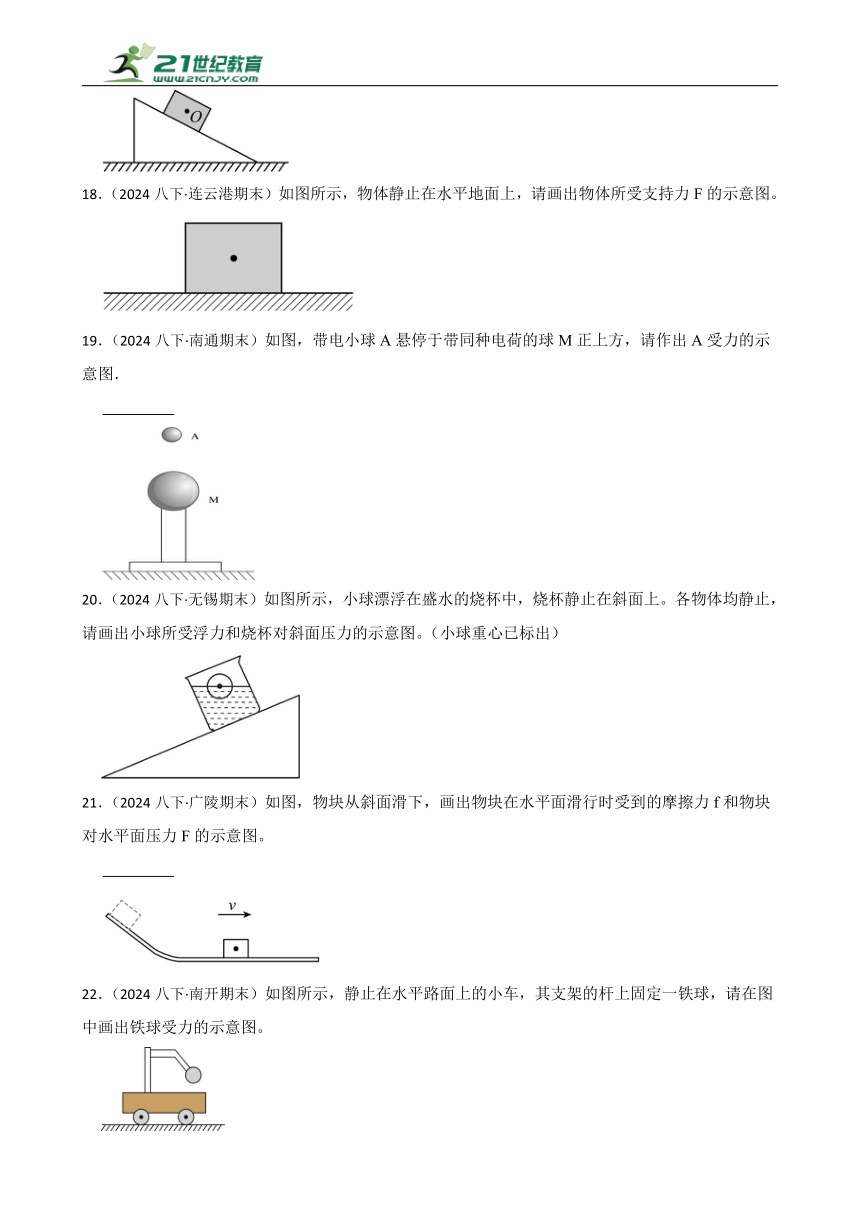

21．（2024八下·廣陵期末）如圖，物塊從斜面滑下，畫出物塊在水平面滑行時受到的摩擦力f和物塊對水平面壓力F的示意圖。
　 　
22．（2024八下·南開期末）如圖所示，靜止在水平路面上的小車，其支架的桿上固定一鐵球，請?jiān)趫D中畫出鐵球受力的示意圖。
23．（2024八下·江陰期末）按要求畫圖：

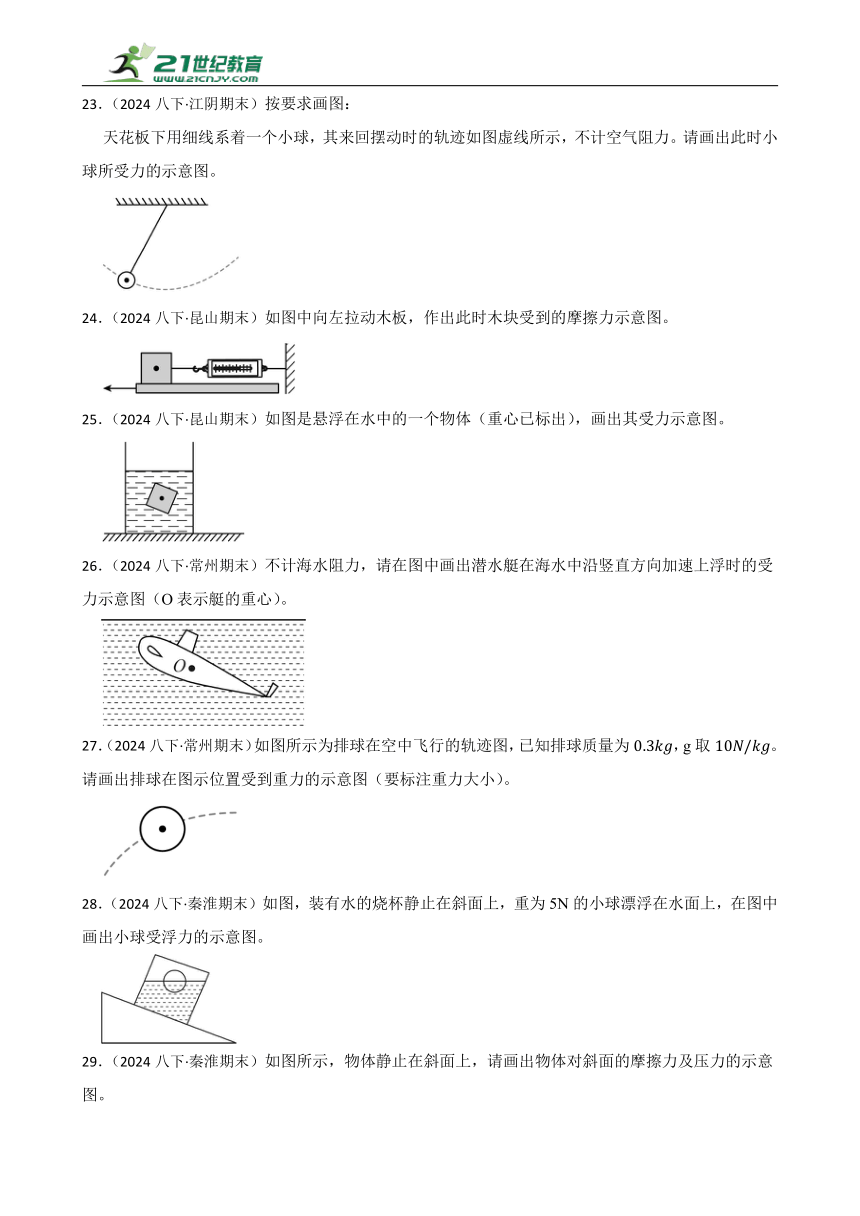

天花板下用細線系著一個小球，其來回?cái)[動時的軌跡如圖虛線所示，不計空氣阻力。請畫出此時小球所受力的示意圖。
24．（2024八下·昆山期末）如圖中向左拉動木板，作出此時木塊受到的摩擦力示意圖。
25．（2024八下·昆山期末）如圖是懸浮在水中的一個物體（重心已標出），畫出其受力示意圖。
26．（2024八下·常州期末）不計海水阻力，請?jiān)趫D中畫出潛水艇在海水中沿豎直方向加速上浮時的受力示意圖（O表示艇的重心）。
27．（2024八下·常州期末）如圖所示為排球在空中飛行的軌跡圖，已知排球質量為，g取。請畫出排球在圖示位置受到重力的示意圖（要標注重力大小）。
28．（2024八下·秦淮期末）如圖，裝有水的燒杯靜止在斜面上，重為5N的小球漂浮在水面上，在圖中畫出小球受浮力的示意圖。
29．（2024八下·秦淮期末）如圖所示，物體靜止在斜面上，請畫出物體對斜面的摩擦力及壓力的示意圖。
30．（2024八下·南京期末）如圖所示，畫出“浮沉子”A下沉?xí)r所受力的示意圖。
31．（2024八下·南京期末）如圖所示，小明沿滑道下滑，畫出小明對滑道的壓力示意圖。
32．（2024八下·南京期末）如圖為一蓄水池，A處的黑點是水池側壁上的一塊小瓷磚，請畫出A處所受水的壓力的示意圖。
33．（2024八下·南京期末）圖中物塊正水平向左滑動并壓縮彈簧，請畫出物塊受到彈簧彈力的示意圖。
