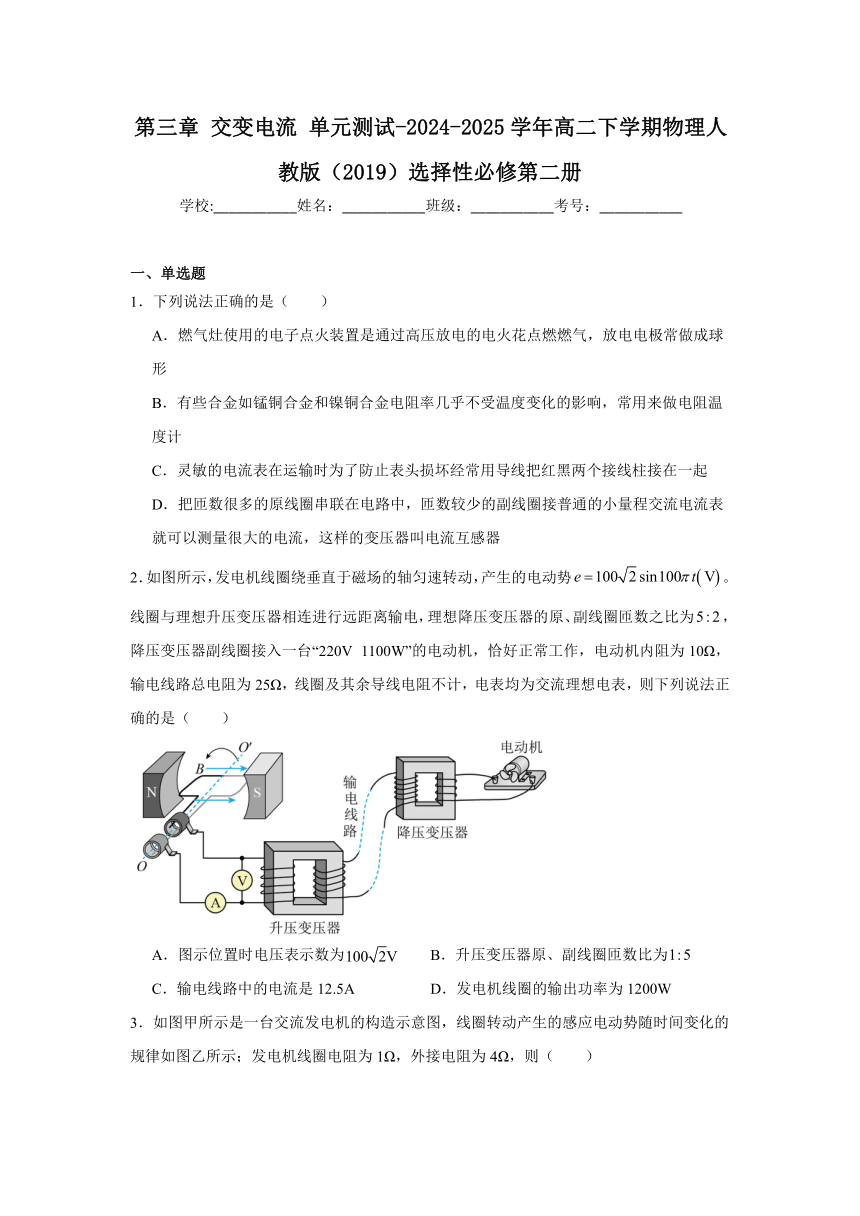

第三章 交變電流 單元測試-2024-2025學年高二下學期物理人教版（2019）選擇性必修第二冊
學校:___________姓名：___________班級：___________考號：___________
一、單選題
1．下列說法正確的是（　　）
A．燃氣灶使用的電子點火裝置是通過高壓放電的電火花點燃燃氣，放電電極常做成球形
B．有些合金如錳銅合金和鎳銅合金電阻率幾乎不受溫度變化的影響，常用來做電阻溫度計
C．靈敏的電流表在運輸時為了防止表頭損壞經常用導線把紅黑兩個接線柱接在一起
D．把匝數很多的原線圈串聯在電路中，匝數較少的副線圈接普通的小量程交流電流表就可以測量很大的電流，這樣的變壓器叫電流互感器
2．如圖所示，發電機線圈繞垂直于磁場的軸勻速轉動，產生的電動勢。線圈與理想升壓變壓器相連進行遠距離輸電，理想降壓變壓器的原、副線圈匝數之比為，降壓變壓器副線圈接入一臺“220V 1100W”的電動機，恰好正常工作，電動機內阻為10Ω，輸電線路總電阻為25Ω，線圈及其余導線電阻不計，電表均為交流理想電表，則下列說法正確的是（　　）
A．圖示位置時電壓表示數為 B．升壓變壓器原、副線圈匝數比為
C．輸電線路中的電流是12.5A D．發電機線圈的輸出功率為1200W

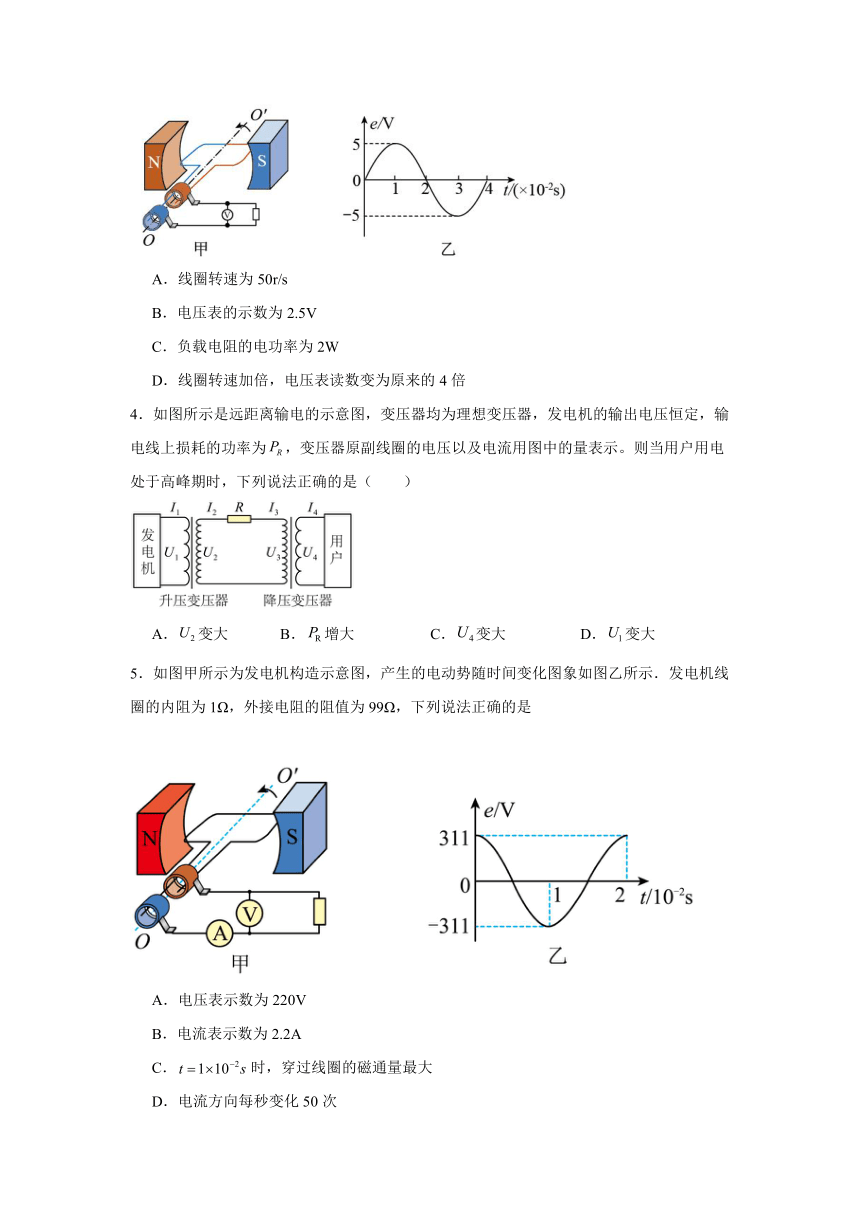

3．如圖甲所示是一臺交流發電機的構造示意圖，線圈轉動產生的感應電動勢隨時間變化的規律如圖乙所示；發電機線圈電阻為1Ω，外接電阻為4Ω，則（ ）
A．線圈轉速為50r/s
B．電壓表的示數為2.5V
C．負載電阻的電功率為2W
D．線圈轉速加倍，電壓表讀數變?yōu)樵瓉淼?倍
4．如圖所示是遠距離輸電的示意圖，變壓器均為理想變壓器，發電機的輸出電壓恒定，輸電線上損耗的功率為，變壓器原副線圈的電壓以及電流用圖中的量表示。則當用戶用電處于高峰期時，下列說法正確的是（　　）
A．變大 B．增大 C．變大 D．變大
5．如圖甲所示為發電機構造示意圖，產生的電動勢隨時間變化圖象如圖乙所示．發電機線圈的內阻為1Ω，外接電阻的阻值為99Ω，下列說法正確的是
A．電壓表示數為220V
B．電流表示數為2.2A
C．時，穿過線圈的磁通量最大
D．電流方向每秒變化50次

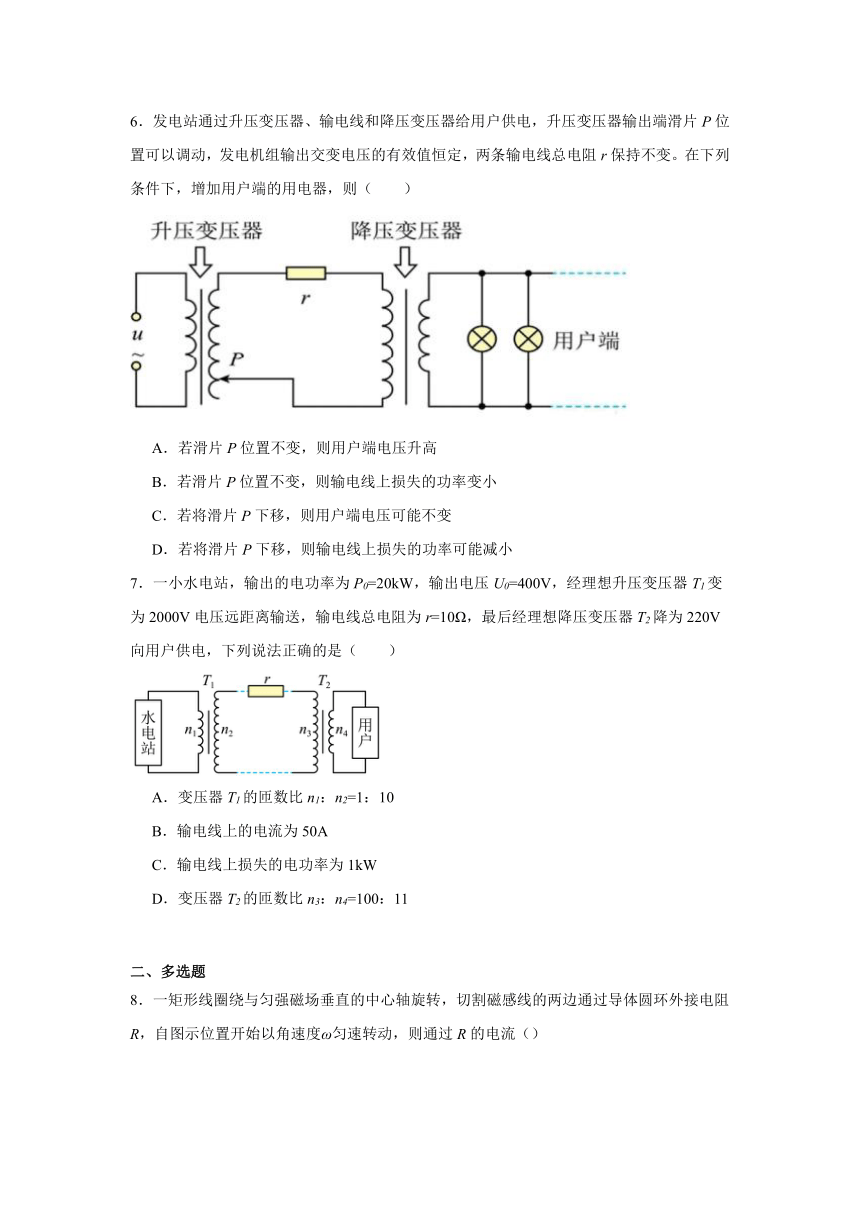

6．發電站通過升壓變壓器、輸電線和降壓變壓器給用戶供電，升壓變壓器輸出端滑片P位置可以調動，發電機組輸出交變電壓的有效值恒定，兩條輸電線總電阻r保持不變。在下列條件下，增加用戶端的用電器，則（　　）
A．若滑片P位置不變，則用戶端電壓升高
B．若滑片P位置不變，則輸電線上損失的功率變小
C．若將滑片P下移，則用戶端電壓可能不變
D．若將滑片P下移，則輸電線上損失的功率可能減小
7．一小水電站，輸出的電功率為P0=20kW，輸出電壓U0=400V，經理想升壓變壓器T1變?yōu)?000V電壓遠距離輸送，輸電線總電阻為r=10Ω，最后經理想降壓變壓器T2降為220V向用戶供電，下列說法正確的是（　　）
A．變壓器T1的匝數比n1：n2=1：10
B．輸電線上的電流為50A
C．輸電線上損失的電功率為1kW
D．變壓器T2的匝數比n3：n4=100：11
二、多選題

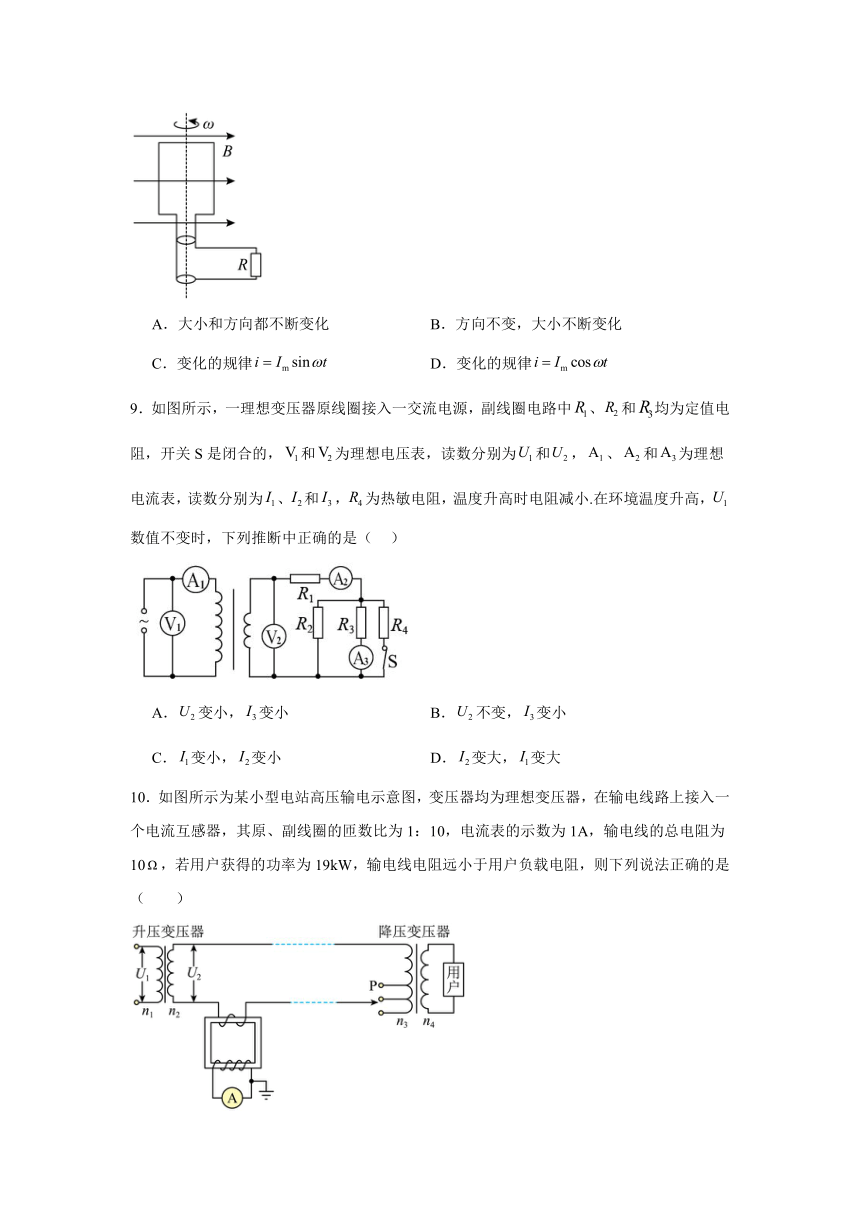

8．一矩形線圈繞與勻強磁場垂直的中心軸旋轉，切割磁感線的兩邊通過導體圓環外接電阻R，自圖示位置開始以角速度ω勻速轉動，則通過R的電流（）
A．大小和方向都不斷變化 B．方向不變，大小不斷變化
C．變化的規律 D．變化的規律
9．如圖所示，一理想變壓器原線圈接入一交流電源，副線圈電路中、和均為定值電阻，開關S是閉合的，和為理想電壓表，讀數分別為和，、和為理想電流表，讀數分別為、和，為熱敏電阻，溫度升高時電阻減小.在環境溫度升高，數值不變時，下列推斷中正確的是（ ）
A．變小，變小 B．不變，變小
C．變小，變小 D．變大，變大
10．如圖所示為某小型電站高壓輸電示意圖，變壓器均為理想變壓器，在輸電線路上接入一個電流互感器，其原、副線圈的匝數比為1：10，電流表的示數為1A，輸電線的總電阻為10，若用戶獲得的功率為19kW，輸電線電阻遠小于用戶負載電阻，則下列說法正確的是（　　）
A．采用高壓輸電可以增大輸電線中的電流 B．輸電線上的電流為10A
C．發電機的輸出功率為20kW D．將P往下移，用戶獲得的電壓將增大
三、實驗題
11．如圖所示，將可拆變壓器的橫條和一組匝數較少（如左邊）的繞組取出，再把連接好燈座的較長導線（約5m）套入鐵芯的左邊。
（1）將長導線按順時針方向一匝一匝地繞在左邊的鐵芯，邊繞邊觀察小燈泡的發光情況；
（2）待小燈泡發出耀眼的強光后，再按逆時針方向一匝一匝地退出鐵芯，邊退邊觀察小燈泡的發光情況。觀察到的實驗現象是： 。得出的結論是： 。
12．有一個教學用的可拆變壓器，如圖甲所示。它有兩個外觀基本相同的線圈A、B，線圈外部還可以繞線。
（1）某同學用一多用電表的同一歐姆擋先后測量了A、B線圈的電阻值，指針分別對應圖乙中的a、b位置，則A線圈的電阻為 Ω，由此可推斷 （選填“A”或“B”）線圈的匝數較多。
（2）如果把它看成理想變壓器，現要測量A線圈的匝數，提供的器材有：一根足夠長的絕緣導線、一只多用電表和低壓交流電源，請簡要敘述實驗的步驟（寫出要測的物理量，并用字母表示） ； ； 。A線圈的匝數為 。（用所測物理量符號表示）
13．小沈在“探究變壓器線圈兩端的電壓與匝數的關系”的實驗中，變壓器所用接線柱為 “0，400”和“0，800”，測得實驗測量數據如下表:
U1/V 1.80 2.80 3.80 4.90
U2/V 4.00 6.01 8.02 9.98
（1）根據測量數據可判斷連接電源的線圈是 （選填“0，400”或“0，800”）。
（2）實驗時，小沈聽到變壓器內部有輕微的“嗡嗡”聲，他做出如下猜想，正確的是 .
A．“嗡嗡”聲來自交變電流在線圈中產生變化磁場時發出的
B．“嗡嗡”聲來自副線圈中電流流動的聲音
C．交變電流的磁場對鐵芯有吸、斥作用，使鐵芯振動發聲
D．若去掉鐵芯，“嗡嗡”聲馬上消失，也能完成“探究變壓器線圈兩端的電壓與匝數的關系”實驗
14．在“探究變壓器線圈兩端的電壓和匝數的關系”實驗中，可拆變壓器如圖所示。
(1)觀察變壓器的鐵芯，它的結構和材料是 ；（填字母）
A．整塊硅鋼鐵芯 B．整塊不銹鋼鐵芯
C．絕緣的銅片疊成 D．絕緣的硅鋼片疊成
(2)觀察兩個線圈的導線，發現粗細不同，導線粗的線圈匝數 ；（填“多”或“少”）
(3)以下給出的器材中，本實驗需要用到的是 ；（填字母）
A． B． C． D．
(4)為了人生安全，低壓交流電源的電壓不要超過 ；（填字母）
A．2V B．12V C．50V
(5)實驗中將電源接在原線圈的“0”和“8”兩個接線柱之間，用電表測得副線圈的“0”和“4”兩個接線柱之間的電壓為3.0V，則原線圈的輸入電壓可能為 ；（填字母）
A．1.5V B．6.0V C．9.0V
(6)本實驗要通過改變原、副線圈匝數，探究原、副線圈的電壓比與匝數比的關系，實驗中需要運用的科學方法是 。（填字母）
A．控制變量法 B．等效替代法 C．整體隔離法
《第三章 交變電流 單元測試-2024-2025學年高二下學期物理人教版（2019）選擇性必修第二冊》參考答案
題號 1 2 3 4 5 6 7 8 9 10
答案 C D C B B C C AD BD BC
1．C
【詳解】A.在燃氣灶中，安裝有電子點火器，接通電子線路時產生高電壓，通過高壓放電來點燃氣體，點火器的放電電極往往做成針形，尖端放電，故A錯誤；
B.有些合金如錳銅合金和鎳銅合金，由于電阻率幾乎不受溫度變化的影響，常用來制作標準電阻，故B錯誤；
C.電流表在運輸過程中需要將兩個接線柱用導線短接，是為了讓內部產生感應電流從而受電磁阻尼，阻礙指針的振動，從而防止振針因撞擊而彎曲變形，故C正確；
D.根據變流比可知，把匝數較少的原線圈串聯在電路中，匝數較多的副線圈接普通的小量程交流電流表就可以測量很大的電流，這樣的變壓器叫電流互感器，故D錯誤。
故選C。
2．D
【詳解】A．電壓表示數為原線圈輸入電壓有效值，由于線圈電阻不計，則有
A錯誤；
C．由于電動機，恰好正常工作，可知降壓變壓器副線圈的輸出電壓為，降壓變壓器副線圈的電流為
根據變壓器電流與匝數關系可得
解得輸電線路中的電流為
C錯誤；
B．根據變壓器電壓比等于匝數比
可得降壓變壓器原線圈的輸入電壓為
則升壓變壓器副線圈的輸出電壓為
升壓變壓器原、副線圈匝數比為
B錯誤；
D．發電機線圈的輸出功率為
D正確。
故選D。
3．C
【詳解】A.由圖可知：，由公式，解得：，故A錯誤；
B.交變電流的最大值為：，有效值為：，由閉合電路歐姆定律可知，，故B錯誤；
C.負載電阻的電功率為：，故C正確；
D.交變電流的最大值為：，有效值為：，電壓表的示數為：，線圈轉速加倍，電壓表讀數變?yōu)樵瓉淼?倍，故D錯誤。
故選C
4．B
【詳解】A．因為輸入電壓不變，升壓變壓器原副線圈匝數不變，所以U2不變，A錯誤；
B．當用電器增多時，功率增大，降壓變壓器的輸出電流增大，輸電線上的電流增大，可知輸電線上的功率損失增大，B正確；
CD．當用電器增多時，功率增大，則升壓變壓器的輸入功率變大，因輸入電壓不變，則輸入電流變大，即變大；降壓變壓器的輸出電流也增大，則輸電線上的電流增大，可知輸電線上的電壓損失增大，發電機的輸出電壓恒定，即U1不變，則U2不變，可知降壓變壓器的輸入電壓減小，所以用戶得到的電壓U4減小，CD錯誤。
故選B。
5．B
【詳解】B.交流電的有效值為，則電流的有效值為，則電流表示數為2. 2A，選項B正確；
A. 電壓表示數為U=IR=2.2×99V=217.8V，選項A錯誤；
C. 時，感應電動勢最大，此時穿過線圈的磁通量為零，選項C錯誤；
D. 交流電的頻率為，則電流方向每秒變化100次，選項D錯誤.
6．C
【詳解】A．增加用戶端的用電器，即并入電路的負載增多，負載總電阻減小，導致電路總電流增大，對應的輸電線電流增大，發電站的輸出電流也增大。輸電線電流增大，由
U=Ir
可得，輸電線分壓增大，即電壓損失增多，降壓變壓器原線圈電壓降低，對應的副線圈電壓也降低，即用戶獲得的電壓降低，故A錯誤；
B．輸電線電流增大，由
P=I2r
可知，輸電線上損失的功率變大，故B錯誤；
CD．若將滑片P下移，升壓變壓器副線圈匝數增加，則升壓變壓器次級電壓U2增大，增加用戶端用電器，則用戶端電阻減小，這樣會導致輸電線電流I變大，根據
P=I2R線
可知，輸電線上的功率損失一定變大；輸電線上的電壓損失變大，而降壓變壓器初級電壓
可知降壓變壓器初級電壓可能不變，即用戶得到的電壓可能不變，故C正確，D錯誤。
故選C。
7．C
【詳解】A．升壓變壓器的輸出電壓等于2000V，而輸入電壓為400V，由電壓之比等于匝數之比,則有變壓器的匝數比
故選項A錯誤；
B．輸出的電功率為，而升壓變壓器變?yōu)?000V電壓遠距離輸送，所以根據可知輸電線上的電流為
故選項B錯誤；
C．輸電線上損失的電功率為
故選項C正確；
D．降壓變壓器的輸入電壓等于升壓變壓器的輸出電壓減去導線損失的電壓，即為
根據則有變壓器的匝數比
故選項D錯誤；
故選C。
8．AD
【詳解】AB．線圈在勻強磁場中勻速轉動時產生正弦交變電流，和電阻R構成閉合回路，電流的大小、方向均發生變化，故A正確，B錯誤；
CD．由于線圈開始時位于垂直于中性面的平面，則有
故C錯誤，D正確。
故選AD。
9．BD
【詳解】理想變壓器的電壓與匝數成正比，由于理想變壓器原線圈的輸入電壓不變，則副線圈的輸出電壓不變，環境溫度升高，則電阻阻值減小，并聯電路的電阻變小，副線圈中總電阻也就變小，由于副線圈的輸出電壓不變，所以副線圈的總電流增大，即變大，由于電流與匝數成反比，當副線圈的電流增大時，原線圈的電流也就增大，所以變大；由于副線圈的總電流增大，兩端的電壓增大，并聯電路的電壓減小，所以的電流減小。
故選BD。
10．BC
【詳解】A．發電機輸出功率恒定，根據
可知，采用高壓輸電可以減小輸電線中的電流，A錯誤；
B．電流互感器副線圈上的電流為1A，根據
解得
即輸電線上的電流為10A，B正確；
C．輸電線上損失的功率為
用戶獲得的功率為19kW，根據
發電機的輸出功率為20kW，C正確；
D．若P下移，降壓變壓器的原線圈匝數增大，根據
用戶的電壓減小，D錯誤。
故選BC。
11． 燈泡先慢慢變亮，后來再慢慢變暗 輸入電壓和原線圈匝數一定時，副線圈匝數越多，獲得電壓越高
【詳解】[1]依題意，副線圈匝數先增加后減小，根據變壓比公式
可知，小燈泡電壓先增加后減小，故燈泡先慢慢變亮，后來再慢慢變暗。
[2]得出的結論是輸入電壓和原線圈匝數一定時，副線圈匝數越多，獲得電壓越高。
12． 22 A 用絕緣導線在線圈的外部或變壓器的鐵芯上繞制n匝線圈 將A線圈與低壓交流電源相連接 用多用電表的交流電壓擋分別測量A線圈的輸入電壓UA和繞制線圈的輸出電壓U
【詳解】（1）[1][2]由圖乙可知，多用電表測的是電阻指向“×1擋”，故A線圈的電阻為22 Ω。由圖乙可知，B線圈電阻小于A線圈電阻，此可推斷A的線圈匝數較多。
（2）[3][4][5][6]①用絕緣導線在線圈的外部或變壓器的鐵芯上繞制n匝線圈；
②將A線圈與低壓交流電源相連接；
③用多用電表的交流電壓擋分別測量A線圈的輸入電壓和繞制線圈的輸出電壓U。A線圈的匝數為
13． 0，800 C
【詳解】（1）[1]由于實際的可拆變壓器有銅損和鐵損，漏磁等，導致副線圈輸出電壓小于理想變壓器輸出電壓，因此根據測量數據可判斷U2是電源電壓，連接電源的線圈是 “0，800”。
（2）[2] ABC．聽到變壓器內部有輕微的“嗡嗡”聲，其原因是交變電流的磁場對鐵芯有吸、斥作用，使鐵芯振動發聲，故AB錯誤，C正確；
D．若去掉鐵芯，“嗡嗡”聲馬上消失，變壓器中沒有磁路，就不能完成“探究變壓器線圈兩端的電壓與匝數的關系”實驗，故D錯誤。
故選C。
14． D 少 BD B C A
【詳解】(1)[1]觀察變壓器的鐵芯，它的結構和材料是絕緣的硅鋼片疊成，故選D；
(2)[2]觀察兩個線圈的導線，發現粗細不同，因根據I1n1=I2n2可知，匝數少的電流大，則導線越粗，即導線粗的線圈匝數少；
(3)[3]實驗中需要交流電源和交流電壓表（萬用表），不需要干電池和直流電壓表，故選BD；
(4)[4]為了人生安全，低壓交流電源的電壓不要超過12V，故選B；
(5)[5]若是理想變壓器，則有變壓器線圈兩端的電壓與匝數的關系
若變壓器的原線圈接“0；8”接線柱，副線圈接線“0；4”接線柱，可知原副線圈的匝數比為2:1，則若由副線圈電壓為3.0V，那么原線圈的電壓為
考慮到不是理想變壓器有漏磁等現象，則原線圈所接電源電壓大于6V，可能為9.0V，故AB 錯誤，C正確。
故選C。
(6)[6]實驗中需要運用的科學方法是控制變量法，故選A。
