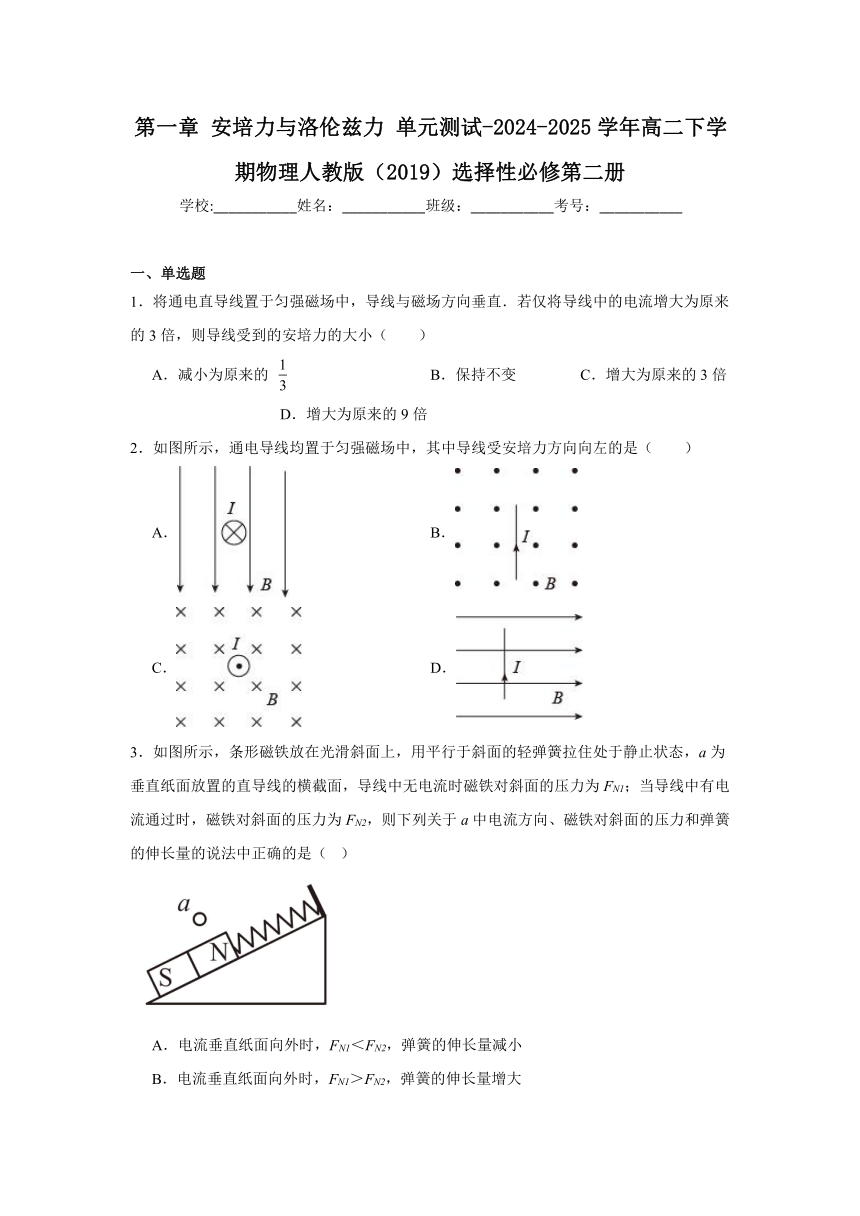

第一章 安培力與洛倫茲力 單元測試-2024-2025學年高二下學期物理人教版（2019）選擇性必修第二冊
學校:___________姓名：___________班級：___________考號：___________
一、單選題
1．將通電直導線置于勻強磁場中，導線與磁場方向垂直．若僅將導線中的電流增大為原來的3倍，則導線受到的安培力的大小（　　）
A．減小為原來的 B．保持不變 C．增大為原來的3倍 D．增大為原來的9倍
2．如圖所示，通電導線均置于勻強磁場中，其中導線受安培力方向向左的是（　　）
A． B．
C． D．
3．如圖所示，條形磁鐵放在光滑斜面上，用平行于斜面的輕彈簧拉住處于靜止?fàn)顟B(tài)，a為垂直紙面放置的直導線的橫截面，導線中無電流時磁鐵對斜面的壓力為FN1；當導線中有電流通過時，磁鐵對斜面的壓力為FN2，則下列關于a中電流方向、磁鐵對斜面的壓力和彈簧的伸長量的說法中正確的是（ ）
A．電流垂直紙面向外時，F(xiàn)N1＜FN2，彈簧的伸長量減小
B．電流垂直紙面向外時，F(xiàn)N1＞FN2，彈簧的伸長量增大
C．電流垂直紙面向里時，F(xiàn)N1＞FN2，彈簧的伸長量減小
D．電流垂直紙面向里時，F(xiàn)N1＜FN2，彈簧的伸長量增大

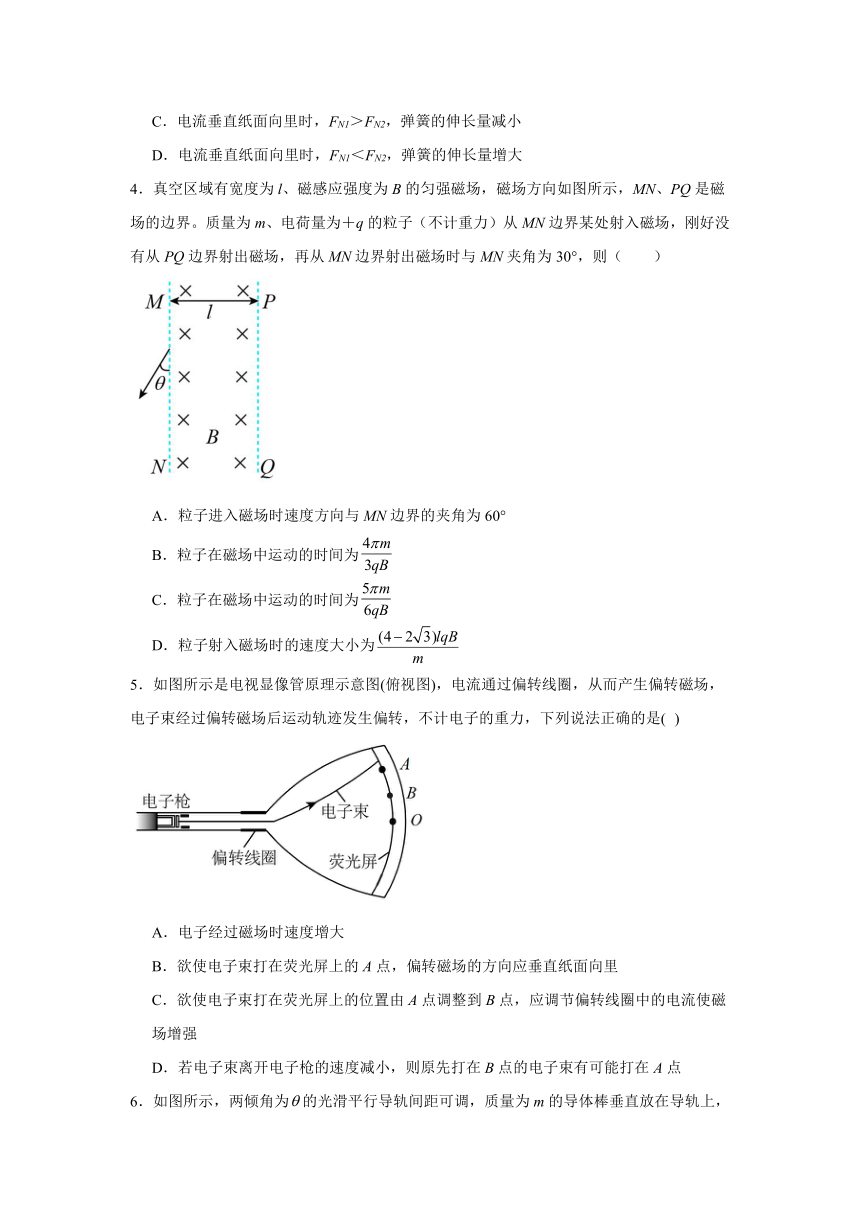

4．真空區域有寬度為l、磁感應強度為B的勻強磁場，磁場方向如圖所示，MN、PQ是磁場的邊界。質量為m、電荷量為＋q的粒子（不計重力）從MN邊界某處射入磁場，剛好沒有從PQ邊界射出磁場，再從MN邊界射出磁場時與MN夾角為30°，則（　　）
A．粒子進入磁場時速度方向與MN邊界的夾角為60°
B．粒子在磁場中運動的時間為
C．粒子在磁場中運動的時間為
D．粒子射入磁場時的速度大小為
5．如圖所示是電視顯像管原理示意圖(俯視圖)，電流通過偏轉線圈，從而產生偏轉磁場，電子束經過偏轉磁場后運動軌跡發生偏轉，不計電子的重力，下列說法正確的是( )
A．電子經過磁場時速度增大
B．欲使電子束打在熒光屏上的A點，偏轉磁場的方向應垂直紙面向里
C．欲使電子束打在熒光屏上的位置由A點調整到B點，應調節偏轉線圈中的電流使磁場增強
D．若電子束離開電子槍的速度減小，則原先打在B點的電子束有可能打在A點

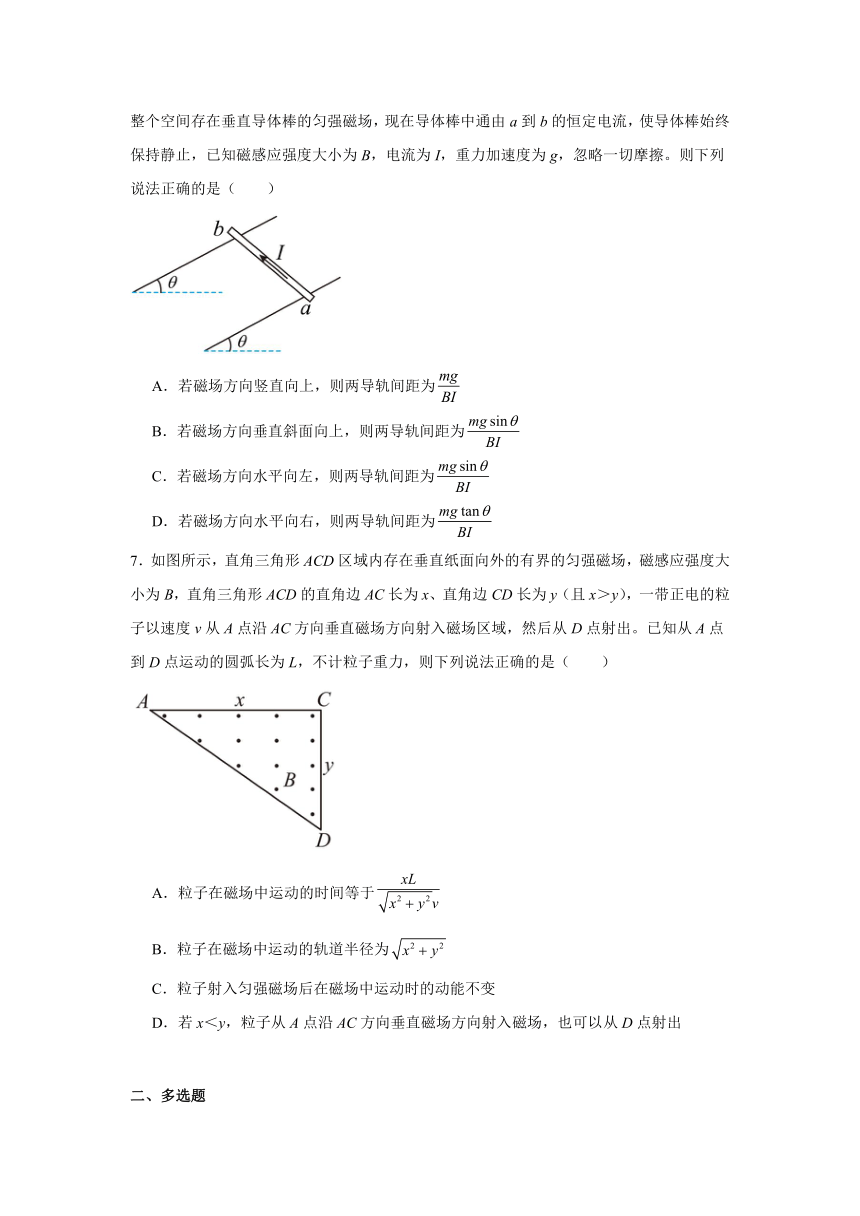

6．如圖所示，兩傾角為的光滑平行導軌間距可調，質量為m的導體棒垂直放在導軌上，整個空間存在垂直導體棒的勻強磁場，現在導體棒中通由a到b的恒定電流，使導體棒始終保持靜止，已知磁感應強度大小為B，電流為I，重力加速度為g，忽略一切摩擦。則下列說法正確的是（　　）
A．若磁場方向豎直向上，則兩導軌間距為
B．若磁場方向垂直斜面向上，則兩導軌間距為
C．若磁場方向水平向左，則兩導軌間距為
D．若磁場方向水平向右，則兩導軌間距為
7．如圖所示，直角三角形ACD區域內存在垂直紙面向外的有界的勻強磁場，磁感應強度大小為B，直角三角形ACD的直角邊AC長為x、直角邊CD長為y（且x＞y），一帶正電的粒子以速度v從A點沿AC方向垂直磁場方向射入磁場區域，然后從D點射出。已知從A點到D點運動的圓弧長為L，不計粒子重力，則下列說法正確的是（　　）
A．粒子在磁場中運動的時間等于
B．粒子在磁場中運動的軌道半徑為
C．粒子射入勻強磁場后在磁場中運動時的動能不變
D．若x＜y，粒子從A點沿AC方向垂直磁場方向射入磁場，也可以從D點射出
二、多選題
8．如圖所示，F(xiàn)是磁場對通電直導線的作用力，其中正確的示意圖是（　　）
A． B．
C． D．
9．帶電油滴以水平速度垂直進入磁場，恰做勻速直線運動，如圖所示，若油滴質量為，磁感應強度為，重力加速度為，則下列說法正確的是（　　）
A．油滴必帶正電荷，電荷量為
B．油滴必帶正電荷，比荷
C．油滴必帶負電荷，電荷量為
D．油滴帶什么電荷都可以，只要滿足

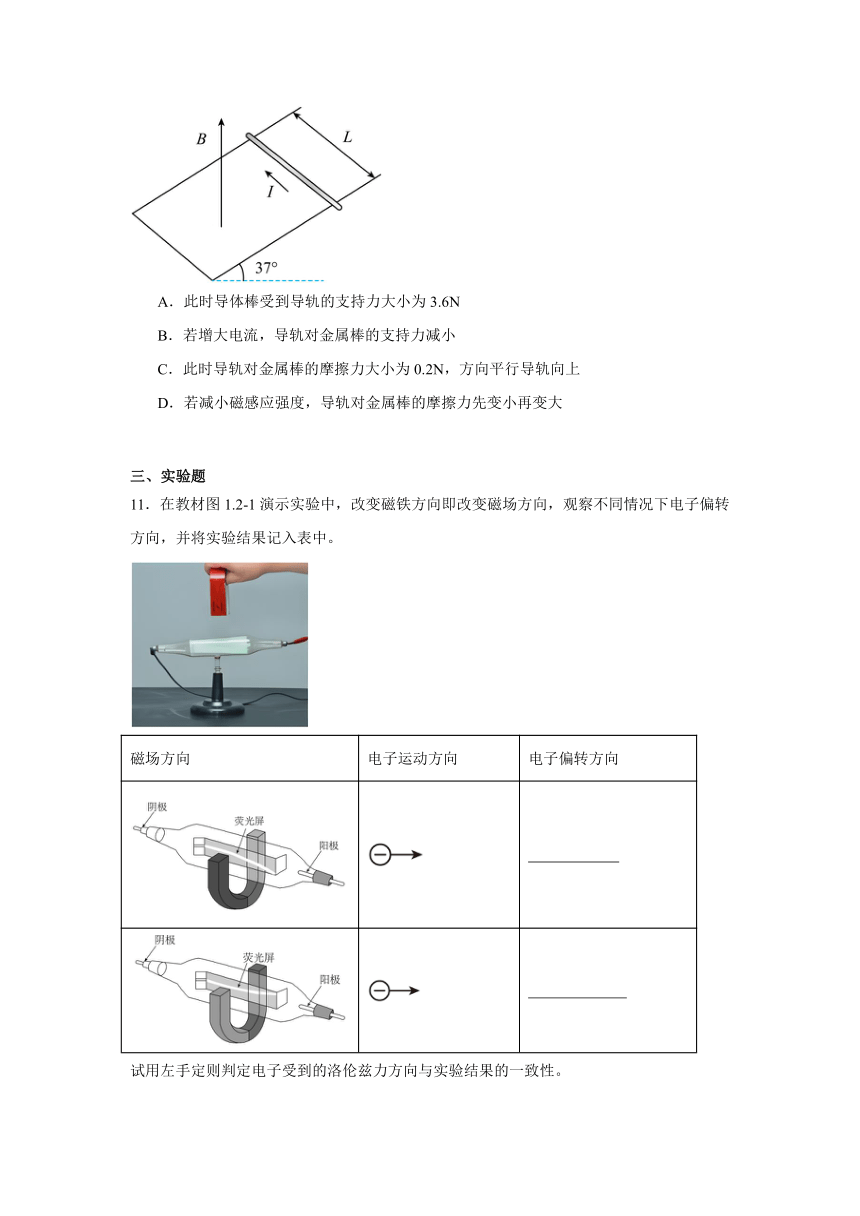

10．如圖，一寬度為0.2m的絕緣導軌與水平面成37°角固定放置，導軌區域內存在豎直向上的勻強磁場，磁感應強度B＝2.0T。將一根質量為0.3kg的導體棒垂直放在導軌上，導體棒與外接電源相連，已知電源為5.0A時導體棒的處于靜止?fàn)顟B(tài)，棒與導軌之間的最大靜摩擦力為1.5N，，下列說法正確的是（　　）
A．此時導體棒受到導軌的支持力大小為3.6N
B．若增大電流，導軌對金屬棒的支持力減小
C．此時導軌對金屬棒的摩擦力大小為0.2N，方向平行導軌向上
D．若減小磁感應強度，導軌對金屬棒的摩擦力先變小再變大
三、實驗題
11．在教材圖1.2 1演示實驗中，改變磁鐵方向即改變磁場方向，觀察不同情況下電子偏轉方向，并將實驗結果記入表中。
磁場方向 電子運動方向 電子偏轉方向
試用左手定則判定電子受到的洛倫茲力方向與實驗結果的一致性。
12．某同學設計了一個利用電磁鐵來探究安培力的實驗，其原理如圖所示。
（1）在U形鐵芯上纏繞線圈，給線圈通電，為了使線圈產生的磁場對放置在鐵芯中間的通電直導線產生圖示的安培力F，則在U形鐵芯上的線圈應怎樣繞線？請?jiān)趫D中畫出線圈繞線方式的示意圖。( )
（2）如果要增大安培力，可采取的措施是 、 或 。
13．如圖所示，虛線框內存在一沿水平方向、且與紙面垂直的勻強磁場。現通過測量通電導線在磁場中所受的安培力，來測量磁場的磁感應強度大小，并判定其方向。所用部分器材已在圖中給出，其中D為位于紙面內的U形金屬框，其底邊水平，兩側邊豎直且等長；E為直流電源；R為電阻箱；A為電流表；S為開關，此外還有細沙、天平、米尺和若干輕質導線，實驗電路圖如圖所示。
（1）完成下列主要實驗步驟中的填空。
①按圖接線。
②保持開關S斷開，在托盤內加入適量細沙，使D處于平衡狀態，然后用天平稱出細沙質量m1。
③閉合開關S，調節R的值使電流大小適當，在托盤內重新加入適量細沙，使D重新處于平衡狀態；然后讀出 ，并用天平稱出 。
④用米尺測量 。
（2）用測量的物理量和重力加速度g表示磁感應強度的大小，可以得出B = 。
（3）判定磁感應強度方向的方法是：若 ，磁感應強度方向垂直紙面向外；反之，磁感應強度方向垂直紙面向里。
14．圖中虛線框內存在一沿水平方向且與紙面垂直的勻強磁場。現通過測量通電導線在磁場中所受的磁場力，來測量磁場的磁感應強度大小。所用部分器材已在圖中給出，其中D為位于紙面內的“U”形金屬框，其底邊水平，兩側邊豎直且等長，E為直流電源，R為電阻箱，A為電流表，S為開關。此外還有細沙、天平、米尺和若干輕質導線。
（1）在圖中畫線連接成實驗電路圖 。
（2）完成下列主要實驗步驟中的填空。
①按圖接線。
②保持開關S斷開，在托盤內加入適量細沙，使D處于平衡狀態，然后用天平稱出細沙的質量m1。
③閉合開關S，調節R的值使電流大小適當，在托盤內重新加入適量細沙，使D ，然后讀出 ，并用天平稱出此時細沙的質量m2。
④用米尺測量D的底邊長度L。
（3）用測量的物理量和重力加速度g表示磁感應強度的大小，可以得出B= 。
《第一章 安培力與洛倫茲力 單元測試-2024-2025學年高二下學期物理人教版（2019）選擇性必修第二冊》參考答案
題號 1 2 3 4 5 6 7 8 9 10
答案 C A D D D B C AD AB AC
1．C
【詳解】根據F=BIL得，電力增大為原來的3倍，則安培力增大為原來的3倍．故C正確，A、B、D錯誤．
故選C
2．A
【詳解】A． 由左手定則可判斷安培力方向水平向左，A正確；
B．由左手定則可判斷安培力方向水平向右，B錯誤；
C．磁場方向與電流的方向平行，安培力為0，C錯誤；
D．由左手定則可判斷安培力方向垂直紙面向里，D錯誤。
故選A。
3．D
【詳解】設斜面傾角為，導線中無電流時
如果電流垂直紙面向外時，磁體對導線的作用力方向斜向左下方，由牛頓第三定律可知，磁體受到導線的作用方向斜向右上方，此力分解為平行斜面向上和垂直斜面向上，所以有
此時彈簧彈力變小，彈簧的伸長量減小；
如果電流垂直紙面向里時，磁體對導線的作用力方向斜向右上方，由牛頓第三定律可知，磁體受到導線的作用方向斜向左下方，此力分解為平行斜面向下和垂直斜面向下，所以有
此時彈簧彈力變大，彈簧的伸長量增大；
故選D。
4．D
【詳解】ABC．軌跡如圖所示
根據對稱，粒子進入磁場時速度方向與MN邊界的夾角為30°，則轉過的圓心角為
粒子在磁場中運動周期為
則運動的時間為
ABC錯誤；
D．設軌跡半徑為r
解得
根據
解得
D正確。
故選D。
5．D
【詳解】A.電子經過磁場發生偏轉時，洛倫茲力方向與速度方向垂直，洛倫茲力不做功，所以電子的速度大小不變，A錯誤；
B.根據左手定則，欲使電子束打在熒光屏上的A點，偏轉磁場的方向應垂直紙面向外，B錯誤；
C.欲使電子束打在熒光屏上的位置由A點調整到B點，應減小電子的偏轉程度，則應減小磁感應強度大小，故應調節偏轉線圈中的電流使磁場減弱，C錯誤；
D.若電子束離開電子槍的速度減小，由可知，半徑減小，偏轉程度增大，原先打在B點的電子束有可能打在A點，D正確；
6．B
【詳解】A．若磁場方向豎直向上，對導體棒受力分析如圖所示
由力的平衡條件得
解得
A錯誤；
B．若磁場方向垂直斜面向上，安培力沿導軌向上，則由力的平衡條件得
解得
B正確；
C．若磁場方向水平向左，安培力豎直向上，則由力的平衡條件得
解得
C錯誤；
D．若場方向水平向右，安培力豎直向下，不可能平衡，D錯誤。
故選B。
7．C
【詳解】A．粒子在磁場中運動的時間等于
故A錯誤；
B．粒子的運動軌跡如圖1所示，設半徑為r，由幾何關系得
則有
解得
故B錯誤；
C．粒子在磁場中運動時，只受洛倫茲力，由于洛倫茲力不做功，則粒子射入勻強磁場后在磁場中運動時的動能不變，故C正確；
D．若x＜y，粒子從A點沿AC方向垂直磁場方向射入磁場，粒子在磁場中運動的最大速度對應的軌跡如圖2所示，如果速度增大，粒子則從CD邊射出，則粒子不可能從D點射出，故D錯誤。
故選C。
8．AD
【詳解】AD．根據左手定則，可知AD是正確的；
B．根據左手定則，電流受磁場力應是向左的，B錯誤；
C．根據左手定則，電流受力應向下，C錯誤。
故選AD。
9．AB
【詳解】由題可知，帶電油滴以水平速度垂直進入磁場，恰做勻速直線運動，帶電油滴處于平衡狀態，在磁場中油滴受豎直向下的重力和豎直向上的洛倫茲力，即
故根據左手定則可知，帶點油滴帶正電，電荷量為
比荷為
故選AB。
10．AC
【詳解】根據題意，對導體棒受力分析，由左手定則可知，安培力水平向右，大小為
由于
可知，此時導軌對金屬棒的摩擦力方向平行導軌向上，如圖所示
AB．由平衡條件有
若增大電流，變大，則導軌對金屬棒的支持力也增大，故A正確，B錯誤；
CD．由平衡條件有
解得此時導軌對金屬棒的摩擦力大小為
方向平行導軌向上；若減小磁感應強度，減小，則增大，故C正確，D錯誤。
故選AC。
11． 向下 向上
【詳解】[1]由圖可知，電子束是向下偏轉的。圖中的磁場方向垂直于紙面向里，電子在磁場中的受力方向與同方向運動的正電荷的受力方向相反，用左手定則判定的電子受到的洛倫茲力的方向與實驗結果是一致的。
[2]由圖可知，電子束是向上偏轉的。圖中的磁場方向垂直于紙面向外，電子在磁場中的受力方向與同方向運動的正電荷的受力方向相反，用左手定則判定的電子受到的洛倫茲力的方向與實驗結果是一致的。
12． 增大電流I1 增大電流I2 增加鐵芯上繞線的匝數
【詳解】（1）[1]根據左手定則可知，要使通電直導線中產生圖示的安培力，則磁場方向向上，即U形鐵芯下端為N極，上端為S極，故繞線方式如圖所示
（2）[2][3][4]根據
可知，如果要增大安培力，可采取的措施是增大電流I1、增大電流I2或增加鐵芯上繞線的匝數。
13． 電流表的示數I 此時細沙的質量m2 D的底邊長度l m2 > m1
【詳解】（1）③[1]閉合開關后，D受重力G1= m1g、細線拉力T和安培力作用，處于平衡狀態。讀出電流表的示數I。
[2]并用天平稱出此時細沙的質量m2。
[3]用米尺測出D的底邊長度l，可列式求磁感應強度B的大小。
（2）[4]根據平衡條件，有
│m2 - m1│g = IlB
解得
B =
（3）[5]若m2 > m1，則D受到的向上的拉力大于重力，所以安培力的方向向下，根據左手定則可知磁感應強度方向垂直紙面向外；若m2 < m1，則D受到的向上的拉力小于重力，所以安培力的方向向上，根據左手定則可知磁感應強度方向垂直紙面向里。
14． 重新處于平衡狀態 電流表的示數I
【詳解】（1）[1]連接完成的實驗電路圖如圖所示
（2）[2][3]本題考查了磁場力作用下物體的平衡，利用平衡條件求解磁感應強度，故應使D重新處于平衡狀態；兩次細沙的重力之差與D的底邊所受磁場力大小相等，磁場力與電流大小有關，故還需讀出電流表的示數I。
（3）[4]兩次細沙的重力之差與D的底邊所受磁場力相等，即
所以磁感應強度
