第四章 化學反應與電能
第一節 原電池
問題1： 寫出以下原電池的總反應方程式、電極反應式，標出電子流向和離子遷移方向，并預測能觀察到的現象。
e-
Zn2+
Cu2+
Zn + Cu2+ = Cu + Zn2+
電極反應
負極：Zn - 2e- = Zn2+
正極：Cu2+ + 2e- = Cu
總反應
環節一：回顧化學能轉化為電能的裝置

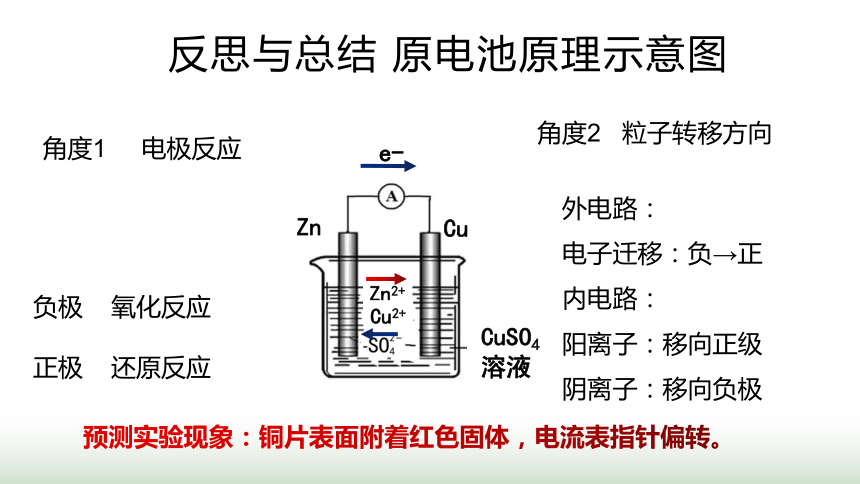

反思與總結 原電池原理示意圖
CuSO4溶液
e-
Zn2+
Cu
Zn
Cu2+
負極 氧化反應
正極 還原反應
角度1 電極反應
角度2 粒子轉移方向
外電路：
電子遷移：負→正
內電路：
陽離子：移向正級
陰離子：移向負極

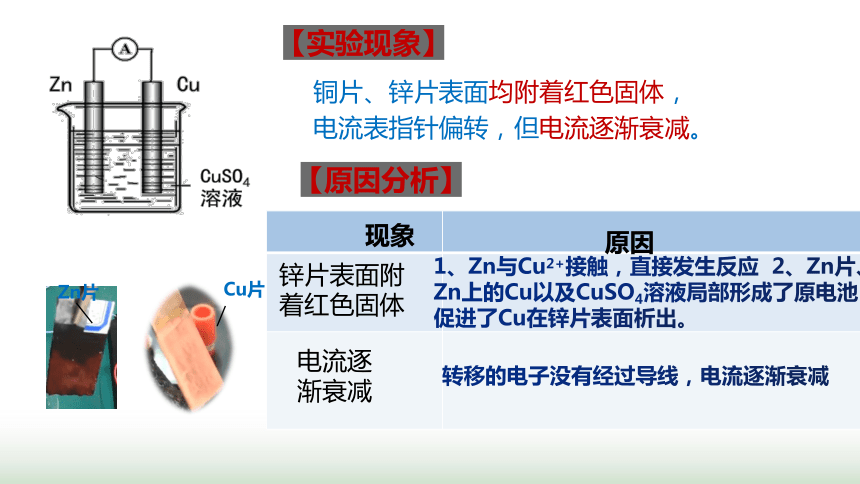

銅片、鋅片表面均附著紅色固體，
電流表指針偏轉，但電流逐漸衰減。
【實驗現象】
Zn片
【原因分析】
現象
原因
鋅片表面附著紅色固體
電流逐漸衰減
Cu片

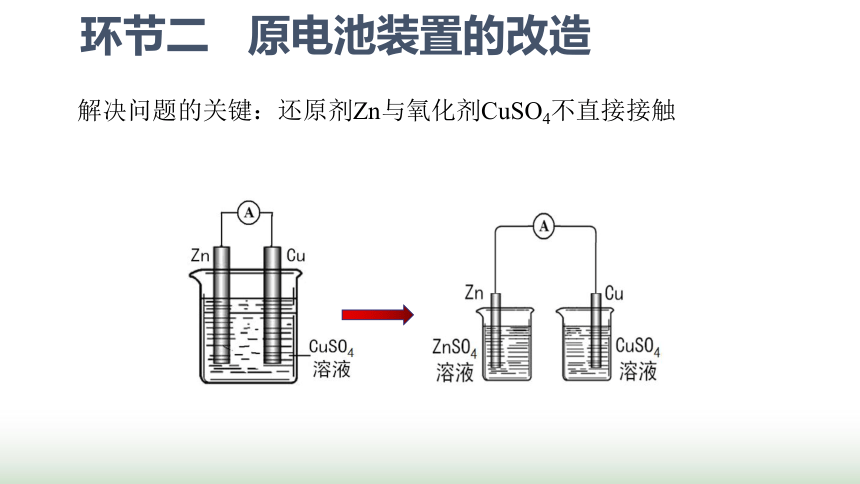

解決問題的關鍵：還原劑Zn與氧化劑CuSO4不直接接觸

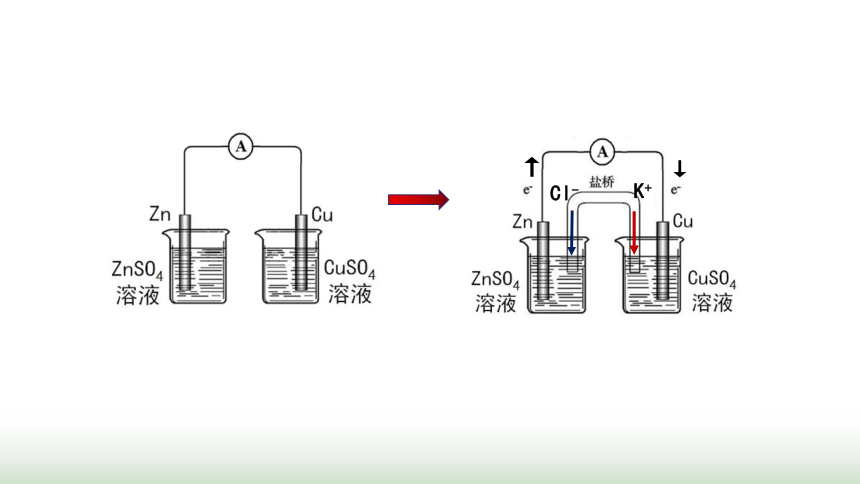

環節二 原電池裝置的改造

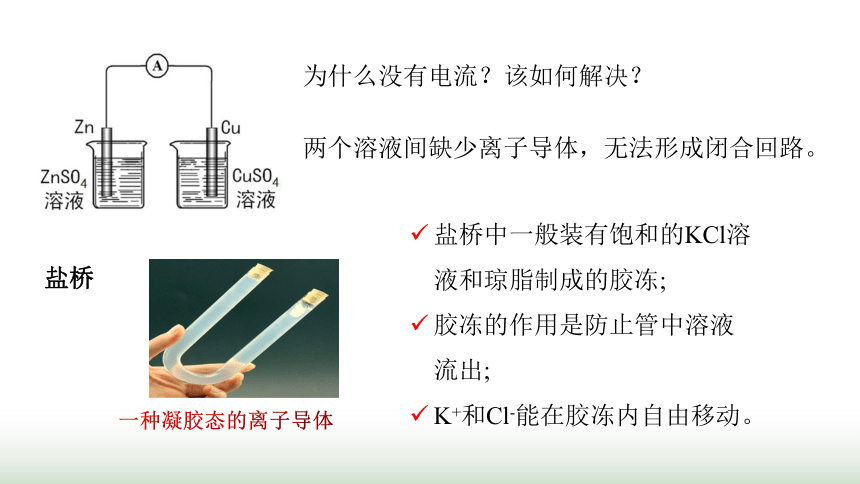

兩個溶液間缺少離子導體，無法形成閉合回路。
為什么沒有電流？該如何解決？
鹽橋
鹽橋中一般裝有飽和的KCl溶液和瓊脂制成的膠凍;
膠凍的作用是防止管中溶液流出;
K+和Cl-能在膠凍內自由移動。
↑
↑
Cl-
K+

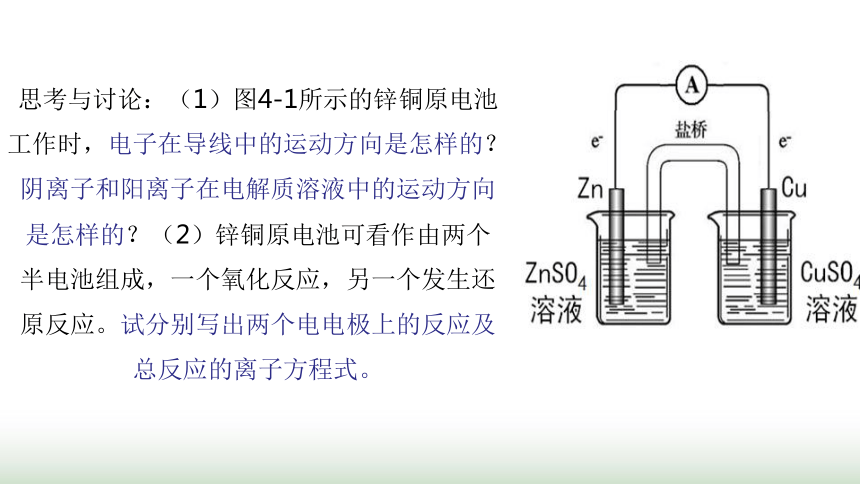

思考與討論：（1）圖4-1所示的鋅銅原電池工作時，電子在導線中的運動方向是怎樣的？陰離子和陽離子在電解質溶液中的運動方向是怎樣的？（2）鋅銅原電池可看作由兩個半電池組成，一個氧化反應，另一個發生還原反應。試分別寫出兩個電電極上的反應及總反應的離子方程式。
e-
e-
Cu
Zn
負極：
氧化反應
正極：
還原反應
Cl-
K+
Zn2+
Cu2+
+
-
CuSO4溶液
ZnSO4溶液
裝置中各部分的作用
電極材料
電極反應物 電極材料
電極反應物 離子導體
離子導體
離子導體
電子導體
原電池的構成要素
還原劑-氧化反應、氧化劑-還原反應
電極反應：
離子導體（如電解質和鹽橋）：
內電路，實現離子定向遷移
思考與討論：請結合圖4-1繪制反映原電池工作原理的示意圖，并與同學交流。示意圖要求包括以下內容：
(1)注明原電池的組成；
(2)標明氧化反應和還原反應發生的區域；
(3)標明電子的運動方向和陰離子、陽離子的遷移方向。
A
原電池
電流表
e－
e－
－
＋
發生氧化反應
發生還原反應
負極
正極
離子導體
陽離子遷移方向
陰離子遷移方向
鹽橋
A
原電池
電流表
e－
e－
－
＋
發生氧化反應
發生還原反應
負極
正極
離子導體
陽離子遷移方向
陰離子遷移方向
鹽橋
(+)
(-)
G
Zn
Pt
FeCl3溶液
負極(Zn)：Zn-2e-=Zn2+（氧化反應）
正極(Pt或C)：2Fe3++2e-=2Fe2+（還原反應）
(+)
(-)
鹽橋
Zn
C
ZnCl2溶液
FeCl3溶液
G
環節三 設計原電池
問題2：依據反應Zn+2Fe3+=2Fe2++Zn2+,設計原電池，實現化學能轉化為電能，并概括設計原電池的一般思路。
例、依據反應2Fe3+2I- = 2Fe2++I2 ，設計成一個能產生持續、穩定電流的原電池裝置
C
KI溶液
C
FeCl3溶液
設計原電池的一般思路：分析氧化還原反應→與電極反應相對應→選擇電極材料→選擇正負極的電解質溶液。
原電池電極方程式的書寫
①寫出電極總反應的離子方程式，標雙線橋。
②列物質寫電極：
正極：氧化劑+ne- = 還原產物
負極：還原劑-ne- = 氧化產物
③看環境配守恒：
酸性環境：O2-與H+結合成H2O，不能出現OH-.
堿性環境：O2-與H2O結合成OH-，不能出現H+和CO2等酸性氣體.
④總反應式=負極反應式 +正極反應式。
總反應：2Al + 2OH－ + 2H2O = 2AlO2－ + 3H2↑
負極： 2Al + 8OH_ －6e_ = 2AlO2_ + 4H2O
正極：6H2O + 6e_ = 6OH_ + 3H2↑
Mg∣NaOH∣Al
Fe∣濃HNO3∣Cu
總反應：Cu + 4H+ + 2NO3－= Cu2+ + 2NO2↑ + 2H2O
負極： Cu－2e_ = Cu2+
正極：4H+ + 2NO3－ + 2e_= 2NO2↑ + 2H2O
1、下列有關圖甲和圖乙的敘述不正確的是( )
A.均發生了化學能轉化為電能的過程
B.Zn和Cu既是電極材料又是反應物
C.工作過程中，電子均由Zn經導線流向Cu
D.相同條件下，圖乙比圖甲的能量利用效率高
(鹽橋中裝有含瓊膠的KCl飽和溶液)
2、某原電池裝置如圖所示。下列有關敘述中正確的是(　　)
A．Fe作正極，發生氧化反應
B．工作一段時間后，兩燒杯中溶液pH均不變
C．負極反應：2H＋＋2e－=H2↑
D．工作一段時間后，NaCl溶液中c(Cl－)增大
3、某合作學習小組的同學利用下列氧化還原反應設計原電池：
2KMnO4＋10FeSO4＋8H2SO4=2MnSO4＋5Fe2(SO4)3＋K2SO4＋8H2O，鹽橋中裝有飽和K2SO4溶液。下列敘述中正確的是( )
A.甲燒杯中溶液的pH逐漸減小
B.乙燒杯中發生還原反應
C.外電路的電流方向是從a到b
D.電池工作時，鹽橋中的SO42-移向甲燒杯
4、如圖是某同學設計的原電池裝置，
(1)電極Ⅰ上發生_________(填反應類型)，作_____________(填電極名稱)。
(2)電極Ⅱ的電極反應式為_(kāi)_______________。
(3)該原電池的總反應式為_(kāi)________________________。
(4)鹽橋中裝有含氯化鉀的瓊膠，其作用是_________________________
____________。
6、依據氧化還原反應：Cu＋2Ag＋=Cu2＋＋2Ag設計的原電池如圖所示。
請回答下列問題：
(1)電極X的材料是___，
電解質溶液Y是_____________。
(2)銀電極的電極反應式是____________________；
X電極的電極反應式是________________。
(3)外電路中的電子是從___________極流向___________極。
(4)該原電池的正極是____，還可以選用____________等材料。
7、某探究活動小組想利用原電池反應檢測金屬的活動性順序，有甲、乙兩位同學均使用鎂片與鋁片作電極，但甲同學將電極放入6 mol·L－1稀硫酸中，乙同學將電極放入6 mol·L－1NaOH溶液中，如圖所示。
(1)寫出甲池中發生的有關電極反應式：
負極_________________，
正極__________________。
(2)乙池中負極為_(kāi)____，正極發生__________反應，
總反應的離子方程式為_(kāi)_____________________________________。
(3)由此實驗，可得到如下哪些結論？____(填字母)。
A.利用原電池反應判斷金屬活動性順序應注意選擇合適的介質
B.鎂的金屬性不一定比鋁的金屬性強
C.該實驗說明金屬活動性順序表已過時，已沒有實用價值
D.該實驗說明化學研究對象復雜，反應條件多變，應具體問題具體分析
