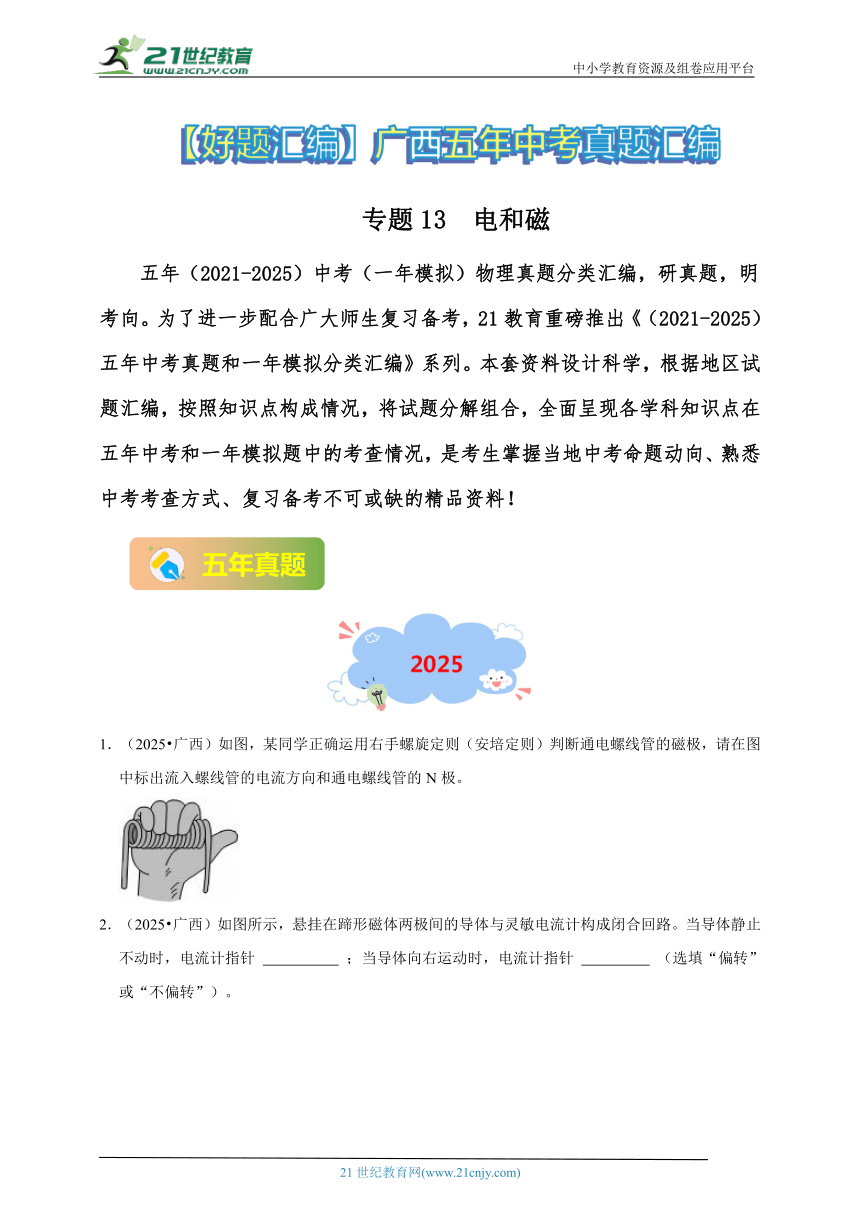

專題13 電和磁
五年（2021-2025）中考（一年模擬）物理真題分類匯編，研真題，明考向。為了進一步配合廣大師生復習備考，21教育重磅推出《（2021-2025）五年中考真題和一年模擬分類匯編》系列。本套資料設計科學，根據地區試題匯編，按照知識點構成情況，將試題分解組合，全面呈現各學科知識點在五年中考和一年模擬題中的考查情況，是考生掌握當?shù)刂锌济}動向、熟悉中考考查方式、復習備考不可或缺的精品資料！
1．（2025 廣西）如圖，某同學正確運用右手螺旋定則（安培定則）判斷通電螺線管的磁極，請在圖中標出流入螺線管的電流方向和通電螺線管的N極。
2．（2025 廣西）如圖所示，懸掛在蹄形磁體兩極間的導體與靈敏電流計構成閉合回路。當導體靜止不動時，電流計指針 　 　 ；當導體向右運動時，電流計指針 　 　 （選填“偏轉”或“不偏轉”）。

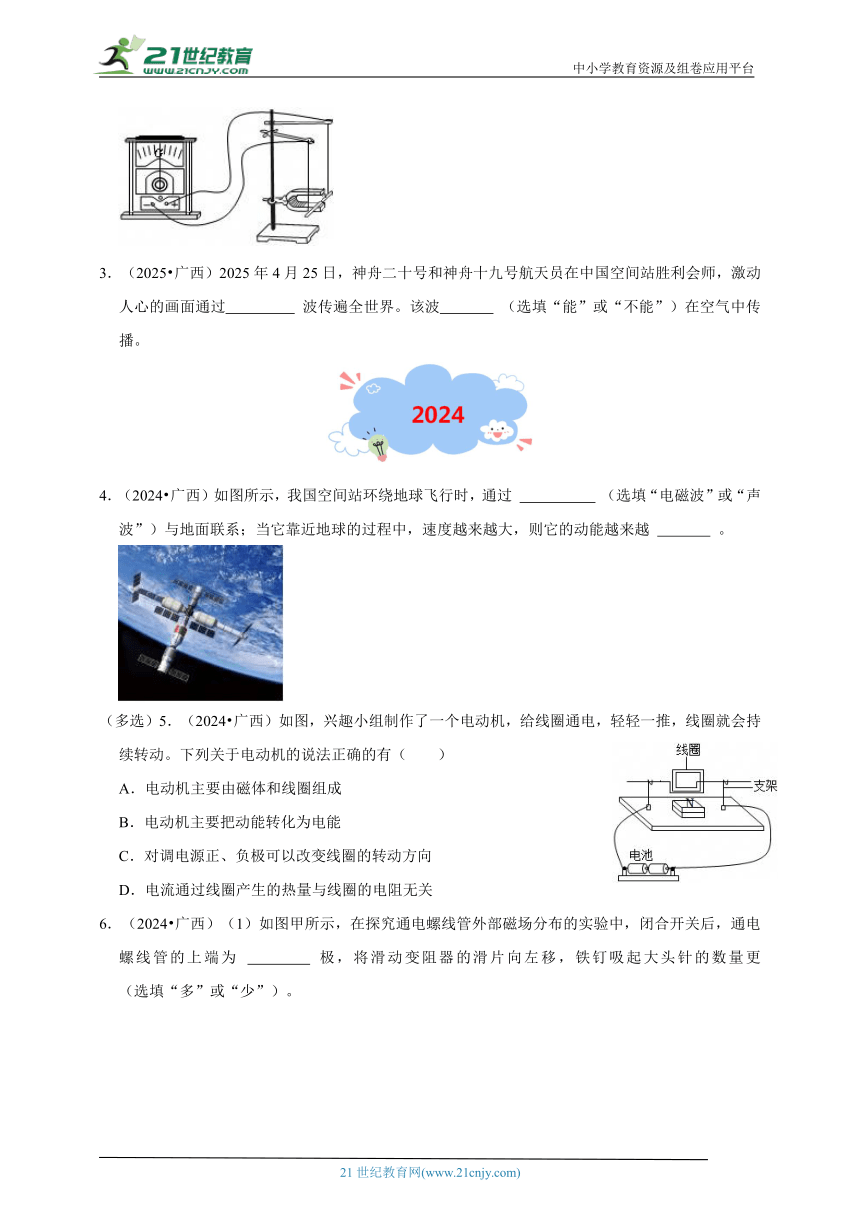

3．（2025 廣西）2025年4月25日，神舟二十號和神舟十九號航天員在中國空間站勝利會師，激動人心的畫面通過　 　 波傳遍全世界。該波　 　 （選填“能”或“不能”）在空氣中傳播。
4．（2024 廣西）如圖所示，我國空間站環繞地球飛行時，通過 　 　 （選填“電磁波”或“聲波”）與地面聯系；當它靠近地球的過程中，速度越來越大，則它的動能越來越 　 　 。
（多選）5．（2024 廣西）如圖，興趣小組制作了一個電動機，給線圈通電，輕輕一推，線圈就會持續轉動。下列關于電動機的說法正確的有（　　）
A．電動機主要由磁體和線圈組成
B．電動機主要把動能轉化為電能
C．對調電源正、負極可以改變線圈的轉動方向
D．電流通過線圈產生的熱量與線圈的電阻無關
6．（2024 廣西）（1）如圖甲所示，在探究通電螺線管外部磁場分布的實驗中，閉合開關后，通電螺線管的上端為 　 　 極，將滑動變阻器的滑片向左移，鐵釘吸起大頭針的數量更 　 　 （選填“多”或“少”）。
（2）如圖乙所示，在探究光反射時的規律實驗中，通過實驗可知，反射光線、入射光線和法線都在 　 　 （選填“同”或“不同”）一平面內，反射角r 　 　 入射角i。
（3）在探究晶體熔化時溫度的變化規律的實驗中，如圖丙所示，此時溫度計的讀數為 　 　 ℃，觀察到晶體在熔化過程中溫度不變，說明晶體在熔化過程中 　 　 （選填“有”或“沒有”）固定的熔化溫度。
7．（2023 廣西）（1）如圖甲所示，在“探究平面鏡成像的特點”的實驗中，對所選擇的蠟燭A、B的要求是外形 　 　 （選填“相同”或“不同”）；蠟燭A在玻璃板后面的像 　 　 （選填“能”或“不能”）在光屏上呈現。
（2）在“探究水沸騰時溫度變化的特點”的實驗中，水中產生大量氣泡，溫度計示數保持不變，如圖乙所示，說明水沸騰時，溫度 　 　 ，沸點是 　 　 ℃。
（3）如圖丙所示，導體ab沿豎直方向運動，靈敏電流計指針 　 　 偏轉；若導體ab沿V方向運動，靈敏電流計指針 　 　 偏轉。（兩空均選填“會”或“不會”）

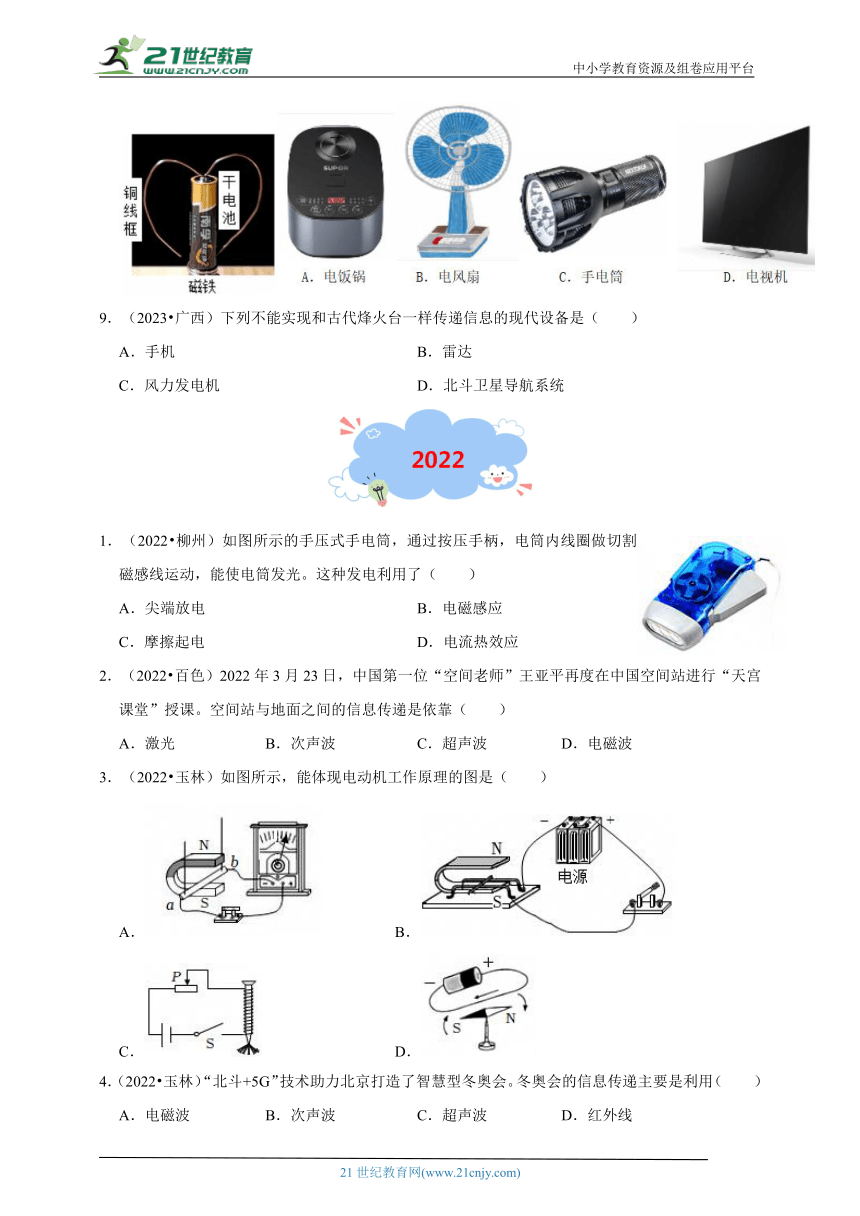

8．（2023 廣西）如圖，某興趣小組利用干電池、銅線框和磁鐵制作一個“愛心”電動機，“愛心”能繞電池轉動。下列家用電器與“愛心”電動機工作原理相同的是（　　）
9．（2023 廣西）下列不能實現和古代烽火臺一樣傳遞信息的現代設備是（　　）
A．手機 B．雷達
C．風力發電機 D．北斗衛星導航系統
1．（2022 柳州）如圖所示的手壓式手電筒，通過按壓手柄，電筒內線圈做切割磁感線運動，能使電筒發光。這種發電利用了（　　）
A．尖端放電 B．電磁感應
C．摩擦起電 D．電流熱效應
2．（2022 百色）2022年3月23日，中國第一位“空間老師”王亞平再度在中國空間站進行“天宮課堂”授課。空間站與地面之間的信息傳遞是依靠（　　）
A．激光 B．次聲波 C．超聲波 D．電磁波
3．（2022 玉林）如圖所示，能體現電動機工作原理的圖是（　　）
A． B．
C． D．
4．（2022 玉林）“北斗+5G”技術助力北京打造了智慧型冬奧會。冬奧會的信息傳遞主要是利用（　　）
A．電磁波 B．次聲波 C．超聲波 D．紅外線

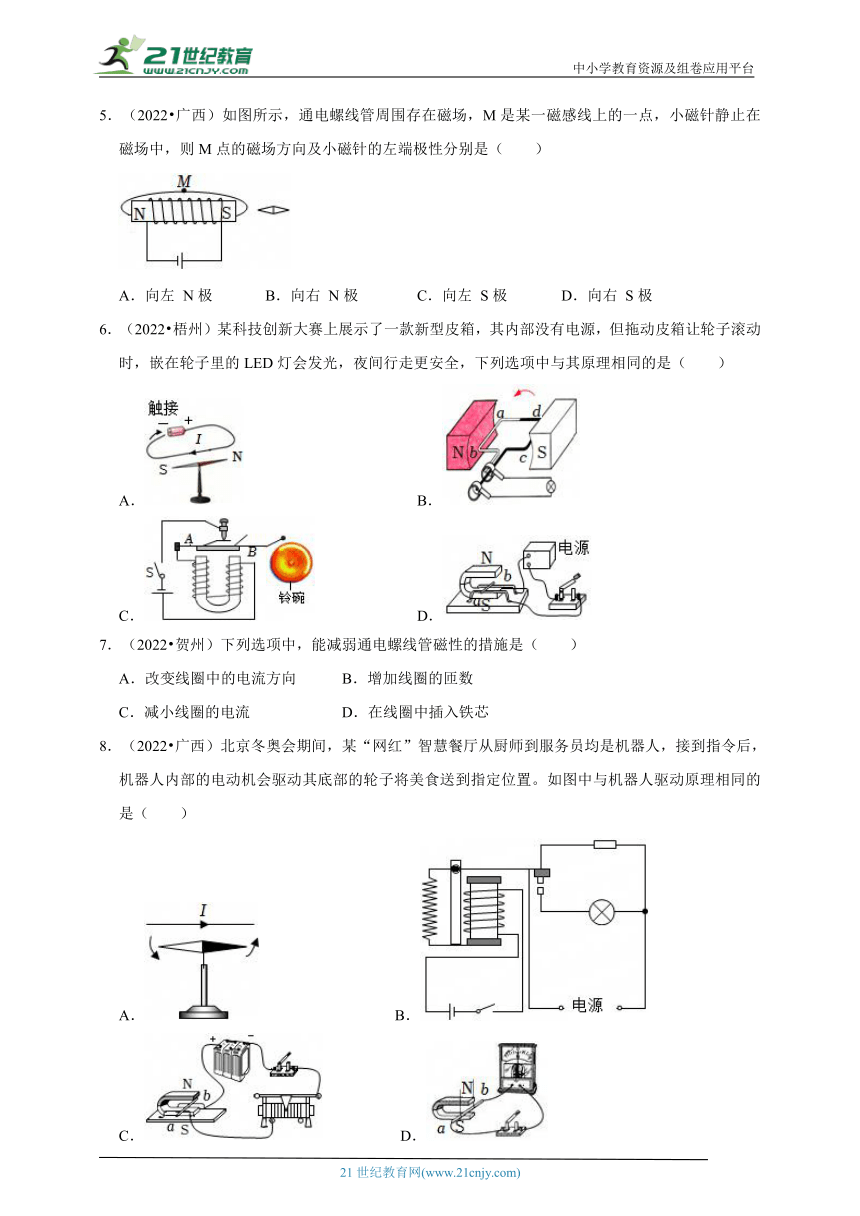

5．（2022 廣西）如圖所示，通電螺線管周圍存在磁場，M是某一磁感線上的一點，小磁針靜止在磁場中，則M點的磁場方向及小磁針的左端極性分別是（　　）
A．向左 N極 B．向右 N極 C．向左 S極 D．向右 S極
6．（2022 梧州）某科技創新大賽上展示了一款新型皮箱，其內部沒有電源，但拖動皮箱讓輪子滾動時，嵌在輪子里的LED燈會發光，夜間行走更安全，下列選項中與其原理相同的是（　　）
A． B．
C． D．
7．（2022 賀州）下列選項中，能減弱通電螺線管磁性的措施是（　　）
A．改變線圈中的電流方向 B．增加線圈的匝數
C．減小線圈的電流 D．在線圈中插入鐵芯
8．（2022 廣西）北京冬奧會期間，某“網紅”智慧餐廳從廚師到服務員均是機器人，接到指令后，機器人內部的電動機會驅動其底部的輪子將美食送到指定位置。如圖中與機器人驅動原理相同的是（　　）
A． B．
C． D．
9．（2022 百色）如圖所示，閉合開關，下列判斷正確的是（　　）
A．小磁針偏轉，說明通電導體周圍存在磁場
B．只對調電源正負極，小磁針偏轉方向不變
C．通電螺線管的右端為N極
D．在螺線管內插入鐵芯，螺線管的磁性強弱不變
10．（2022 賀州）下列關于電磁波的說法，正確的是（　　）
A．電磁波既能傳遞信息也能傳遞能量 B．電磁波傳播需要介質
C．電磁波的頻率恒定不變 D．電磁波傳播速度為340m/s
11．（2022 桂林）在如圖所示的裝置中，閉合開關后，導體AB在磁場中沿 　 　 （選填“左右”或“上下”）方向運動時，會產生感應電流，這就是電磁感應現象。人們根據此現象發明了 　 　 機。
12．（2022 貴港）目前，貴港市正在打造“中國—東盟新能源電動車”生產基地，主動融入“一帶一路”建設，取得了較好成效。電動車主要部件之一是電動機，其工作原理是通電導體在磁場中受 　 　 的作用；在給電動車充電過程中，是將 　 　 能轉化為化學能。
13．（2022 河池）“天宮一號”空間站能繞著地球運動，是因為受到地球?qū)λ?　 　 作用；空間站與地面控制中心通過 　 　 傳遞信息。
14．（2022 梧州）NFC的中文全稱為近場通信技術，是一種短距高頻的無線電技術，廣泛應用于移動支付、門禁、公交卡等，該技術利用 　 　 波傳遞信息，該波在真空中的傳播速度約為 　 　 m/s。
15．（2022 柳州）被譽為2022年北京冬奧會“防疫神器”的體溫貼是一種無線電子測溫計，如圖所示。使用很簡單，它貼在人體皮膚后，吸收人體熱量，內能 　 　 （選填“增加”或“減少”），達到與皮膚相同的溫度，其內部發射電路將體溫信息以 　 　 波的形式發射到后臺，實現對工作人員體溫的自動監測。
16．（2022 百色）如圖所示是“探究導體在磁場中運動時產生感應電流的條件”的實驗裝置。閉合開關，使導體ab向左運動，電路中 　 　 感應電流（選填“有”或“無”），這一過程機械能轉化為 　 　 能。
17．（2022 貴港）如圖所示，根據圖中小磁針靜止時的指向，標出電源的“+”“﹣”極及圖中磁感線的方向。
18．（2022 桂林）如圖所示，小磁針在條形磁鐵的作用下處于靜止狀態，請標出小磁針的N極和條形磁鐵磁感線的方向。
19．（2022 河池）學習電磁感應現象后，小昌同學想進一步探究感應電流的大小跟哪些因素有關。他使用如圖所示的裝置，讓導體棒ab在U形磁鐵中做切割磁感線運動而產生感應電流，記錄的實驗數據如下表所示。
實驗次數 1 2 3 4 5
磁場強弱（磁鐵個數） 1個 1個 1個 2個 3個
導體切割磁感線速度 慢速 中速 快速 慢速 慢速
電流計指針偏轉格數 1格 2.5格 4格 2格 3格
（1）比較1、2、3三組數據，可以探究感應電流的大小與導體切割磁感線速度的關系。當磁場強弱一定時，導體切割磁感線速度越 　 　 ，感應電流越大；
（2）比較 　 　 三組數據，可以探究感應電流的大小與磁場強弱的關系。當導體棒切割磁感線速度一定時，磁場越 　 　 ，感應電流越大。
1．（2021 河池）下列關于電磁波、信息技術和能源的說法正確的是（　　）
A．電磁波不能在真空中傳播
B．“北斗”導航系統利用電磁波傳遞信息
C．太陽能屬于不可再生能源
D．核電站利用核聚變釋放的能量發電
2．（2021 百色）下列關于磁現象描述中錯誤的是（　　）
A．磁體周圍的磁場是真實存在的
B．地面上的指南針N極總是指向地理的南極
C．通電導體周圍存在磁場
D．磁感線是為了描述磁場而引入的假想曲線
3．（2021 百色）2020年6月23日，我國成功發射了最后一顆“北斗”全球組網衛星，它們能為全球提供導航、定位等服務。北斗全球組網衛星導航系統依靠（　　）與地面?zhèn)鬟f信息。
A．紅外線 B．超聲波 C．次聲波 D．電磁波
4．（2021 河池）電動汽車大大方便了公眾的綠色出行。電動汽車的動力裝置是電動機，下列所示的四個實驗中與電動機工作原理相同的是（　　）
A． B．
C． D．
5．（2021 玉林）關于信息的傳遞，下列說法錯誤的是（　　）
A．數字信號比模擬信號抗干擾能力強
B．5G網絡通信主要是利用電磁波傳遞信息的
C．北斗衛星定位系統不能提供全天候即時定位服務
D．電磁波不僅能傳遞聲音信號，且可以傳遞圖像信號
6．（2021 賀州）如圖所示，下列實驗原理與電動機原理相同的是（　　）
A．B． C．D．
7．（2021 貴港）細心的同學發現貴港的很多山頭都安裝有如圖所示的風力發電機。下列說法錯誤的是（　　）
A．風能是可再生能源
B．風力發電是把機械能轉化為電能
C．風力發電機是根據電磁感應原理制成的
D．風力發電機是根據通電導體在磁場中受力運動的原理制成的
8．（2021 貴港）2020年11月24日4時30分，中國在文昌航天發射場，用長征五號遙五運載火箭成功發射探月工程嫦娥五號探測器，順利將探測器送入預定軌道。2020年12月17日，嫦娥五號任務軌道器與返回器分離，返回器攜帶月球樣品返回地球。下列說法正確的是（　　）
A．火箭升空過程中機械能不變
B．火箭升空過程中機械能轉化為內能
C．控制中心是通過電磁波來控制嫦娥五號任務軌道器
D．嫦娥五號任務軌道器是通過超聲波來控制返回器的
9．（2021 貴港）圖中的a表示垂直于紙面的一根導線，它是閉合電路的一部分，它在磁場中按箭頭方向運動時，不能產生感應電流的是（　　）
A． B． C． D．
10．（2021 廣西）科技創新小組發明了一款新型的帶滾輪書包，其內部無電池，但拖動書包使輪子滾動時，嵌在輪子里的LED燈會發光，行走更安全。如圖中能反映此原理的是（　　）
A．B． C．D．
11．（2021 梧州）如圖所示的實驗裝置，下列說法正確的是（　　）
A．該裝置能將機械能轉化為電能
B．該裝置可用來研究電流的磁效應
C．該裝置可用來研究電磁感應現象
D．該裝置研究的是電動機的工作原理
12．（2021 柳州）如圖所示，將導線一端與電池負極連接，用另一端與電池正極快速斷續接觸，可以聽到收音機發出“咯、咯”聲，表明收音機接收到了（　　）
A．熱量 B．聲波 C．光能 D．電磁波
13．（2021 梧州）能源、信息、材料是現代社會發展的三大支柱，下列關于能源、信息和材料的說法正確的是（　　）
A．超導材料可用于電熱水器的發熱元件
B．利用半導體材料可以制作發光二極管
C．垃圾分類后重新利用不利于節約能源
D．微信視頻聊天是利用超聲波傳遞信息的
14．（2021 桂林）我國古代四大發明中，與磁有關的是（　　）
A．火藥 B．指南針 C．造紙術 D．印刷術
15．（2021 梧州）2021年5月15日，天問一號探測器攜帶“祝融號”火星車成功著陸火星預選區，如圖所示是火星車在火星上巡視的圖片，火星與地球之間的信息是靠 　 　 傳遞的，它的傳播速度是 　 　 m/s。
16．（2021 百色）如圖所示，當導體ab在磁場中左右運動時，靈敏電流計指針會發生左右擺動。這個現象是科學家 　 　 于1831年發現的，利用此現象可以制成 　 　 （選填“電動機”或“發電機”）。
17．（2021 賀州）2021年，“天問一號”攜帶的“祝融號”火星車成功著陸在火星上，它是通過 　 　 向我們傳遞信息的；“天問一號”在加速升空的過程中機械能 　 　 （選填“增加”或“減少”）。
18．（2021 梧州）《論衡》中記載：“司南之杓，投之于地，其柢指南。”如圖甲所示，“柢”即握柄，是磁體的S極，靜止時指向地理的 　 　 （選填“南”或“北”）方；通電螺線管相當于一個磁體，圖乙中，靜止在通電螺線管周圍的三個小磁針，其中右端是N極的是 　 　 （填序號）。
19．（2021 河池）請在圖中，標出開關閉合后通電螺線管右端的極性和B點磁感線的方向。
20．（2021 廣西）請在圖中標出通電螺線管外部磁感線的方向及小磁針的N極。
21．（2021 柳州）小夕用如圖甲的裝置探究電磁感應現象。
（1）他上下移動單根導線時，觀察到靈敏電流計的指針 　 　 ；左右移動該導線時，觀察到靈敏電流計的指針 　 　 。
（2）他通過這個實驗現象得出初步結論：閉合電路的一部分導體在磁場里做 　 　 磁感線的運動時，導體中就會產生電流。
（3）為了進一步驗證這個結論，他又用如圖乙的裝置進行實驗，發現將條形磁鐵向下插入線圈時，靈敏電流計的指針 　 　 ；保持條形磁鐵在線圈中不動，向上提起線圈時，靈敏電流計的指針 　 　 ，結果符合上述實驗結論。
一．選擇題（共10小題）
1．（2025 欽州一模）在我國古代的四大發明中，主要應用了磁性材料特性的是（　　）
A．指南針 B．火藥 C．印刷術 D．造紙術
2．（2025 寧明縣一模）關于現代通信，下列說法正確的是（　　）
A．電磁波可以在真空中傳播，傳播速度約為340m/s
B．移動電話是靠電磁波傳遞信息的
C．光纖通信傳輸?shù)男畔⒘亢艽螅饕糜跓o線電廣播
D．我國“北斗”衛星導航系統是利用超聲波進行定位的
3．（2025 南寧一模）古有北斗星指方向，今有北斗衛星導航程。北斗衛星與地面間傳遞信息是利用（　　）
A．超聲波 B．次聲波 C．電磁波 D．空氣
4．（2025 青秀區二模）如圖所示是使用門禁卡開門的場景。門禁卡的夾層中有帶天線的線圈，靠近門禁主機時，門禁卡中的線圈產生感應電流，使芯片發出信號，進而開門。下列設備的工作原理與其相同的是（　　）
5．（2025 魚峰區模擬）下列材料中能被磁化的是（　　）
A．銅 B．銀 C．鋁 D．鐵
6．（2025 七星區二模）如圖所示為送餐機器人，下列圖中能說明其內部電動機工作原理的是（　　）
7．（2025 興寧區模擬）中國新能源汽車成為拉動中國汽車產業出口的核心力量。這類汽車的動力裝置為電動機，下列選項所示實驗與其工作原理相同的是（　　）
A．B． C．D．
8．（2025 廣西模擬）如圖為一種佩戴在手腕上的“計步器”，其基本構造是在一段塑料管中密封一小塊磁鐵，管外繞著線圈。運動時，磁鐵在管中往復運動，線圈輸出不斷變化的電流，從而實現計步。下列選項中與此工作原理相同的是（　　）
9．（2025 青秀區二模）如圖是“無線快充”設備。當把手機放在底座上充電時，很快就能把手機電池的電量充滿。以下說法正確的是（　　）
A．充電過程中，手機電池相當于電路中的電源
B．手機電池充電的過程中，把化學能轉化為電能
C．底座線圈的導線比較粗，是為了增大它的電阻
D．手機電池無線快充的工作原理是電磁感應原理
10．（2025 寧明縣一模）如圖所示是小明模擬設計的電梯超重報警電路示意圖。圖中壓敏電阻R1的阻值隨壓力的增大而減小；當其受到壓力高于某一設定值時，電鈴發聲報警。下列說法正確的是（　　）
A．電鈴應接在A和C之間
B．閉合開關，電磁鐵內部存在無數條磁感線
C．減少電磁鐵的線圈匝數，可以提高報警器的靈敏度
D．為使該報警電路在壓力更小時報警，可將滑動變阻器R2的滑片向上移
二．多選題（共4小題）
（多選）11．（2025 青秀區模擬）以下關于電與磁的描述中，說法正確的是（　　）
A．圖甲可用來演示電磁感應現象
B．圖乙可用來演示電流周圍存在磁場，最早是由法拉第發現的
C．圖丙可用來演示電磁鐵的磁性強弱與線圈匝數的關系
D．圖丁同時對調磁極和電源正負極，線圈的轉動方向會發生改變
（多選）12．（2025 江南區模擬）如圖是我國西部某熔鹽塔式光熱電站，上萬面鏡子將太陽光準確地照射到高塔頂端，太陽光的能量被塔頂?shù)娜埯}吸收，熔鹽帶著這些能量到達廠房，將水加熱成水蒸氣，水蒸氣推動汽輪發電機發電。下列說法錯誤的是（　　）
A．太陽能屬于不可再生能源
B．發電機發電的原理是電磁感應現象
C．塔式光熱發電站將太陽能直接轉化為電能
D．水蒸氣推動汽輪轉動與內燃機的做功沖程的原理相同
（多選）13．（2025 桂林一模）沈括在《夢溪筆談》中描述：“方家以磁石磨針鋒，則能指南，然常微偏東，不全南也。”下列說法正確的是（　　）
A．地磁場北極在地理南極附近 B．指南的“針鋒”是磁體的北極
C．指南的“針鋒”指向地理南極的正方向 D．地磁場的兩極和地理的兩極不完全重合
（多選）14．（2025 南寧一模）如圖所示是一款“智能照明燈”的電路，其控制電路中，電源電壓恒定，R1為可變電阻，R2為光敏電阻，其阻值隨光照強度變化而變化。當電流達到某一值時，電磁鐵會將銜鐵吸下。燈L天黑時自動發光，天亮時自動熄滅。下列說法正確的是（　　）
A．電磁鐵的工作原理是電流的磁效應
B．S閉合時，電磁鐵的上端是N極
C．若將R1調小，燈泡工作時間會變短
D．R2的阻值隨光照強度的增大而增大
三．填空題（共6小題）
15．（2025 興寧區校級三模）如圖為磁懸浮LED燈，燈座A內有電磁鐵，燈頭B內有磁鐵和接收線圈，此時燈泡懸浮在空中是由于異名磁極相互 　 　 ；當?shù)鬃拈_關閉合時，內部的發射線圈產生交變磁場，燈泡被隔空點亮，這個過程與 　 　 （選填“電動機”或“發電機”）工作原理相同。
16．（2025 西鄉塘區三模）我國古代民間有一種指南魚，如圖所示。將薄鐵片剪裁成魚形，磁化后浮在水面，就能指南北。指南魚能指南北是因為受到 　 　 的作用。指南魚的腹部磁性最 　 　 （選填“強”或“弱”）。
17．（2025 青秀區模擬）打電話、微信聊天等這些服務是通過 　 　 （選填“超聲波”、“次聲波”或“電磁波”）來傳遞信號的，它在真空中的傳播速度約為 　 　 m/s（選填“340”或“3×108”）。
18．（2025 欽州二模）2024年4月25日，神舟十八號載人飛船發射成功。飛船與地面間的通信是利用 　 　 （選填“電磁波”或“超聲波”）；中國“人造太陽”——大型核實驗裝置“東方超環”是通過 　 　 （選填“核裂變”或“核聚變”）釋放巨大的能量。
19．（2025 青秀區一模）司南是我國早期的指南針，如圖甲所示，它能指示南北方向，是因為地球周圍存在 　 　 。如圖乙所示，磁懸浮地球儀懸浮在空中，是由于同名磁極相互 　 　 （選填“排斥”或“吸引”）。
20．（2025 青秀區模擬）如圖是小軍設計的短跑比賽“搶跑判斷器”。運動員蹲在起跑器上后，工作人員閉合開關S1、S2發令指示燈亮，運動員搶跑后，R0所受壓力變小，電阻變小，電磁鐵的磁性增強，其上端的 　 　 （選填“N”或“S”）極將銜鐵吸下，搶跑指示燈 　 　 （選填“L1”或“L2”）亮，判定運動員搶跑。
四．作圖題（共4小題）
21．（2025 西鄉塘區三模）請根據圖中磁感線的方向，在括號內標出小磁針右端的極性和電源的“+”或“﹣”極。
22．（2025 青秀區校級模擬）小磁針靜止在如圖的位置，請在括號內標出通電螺線管的極性，并在虛線框中標出電流方向。
23．（2025 興寧區模擬）如圖所示，將一條形磁體放在小車上，閉合開關后小車向左運動。請在方框內標出通電螺線管的“N”或“S”極和電源的“+”或“﹣”極。
24．（2025 欽州二模）如圖所示，玩具小船上固定有電源、開關和螺線管組成的電路。小船放在平靜的水面上，閉合開關S，靜止時船頭總是指向如圖所示方向。在圖中虛線上用箭頭標出磁感線的方向，并在括號內填上船頭靜止時所指的方向（選填“東”、“南”、“西”、“北”）。
五．實驗探究題（共3小題）
25．（2025 南寧模擬）在探究“怎樣產生感應電流”的實驗中，用導線將導體棒ab、靈敏電流計、開關連接成如圖所示的電路，請你參與探究并回答下列問題。
（1）導體棒在U形磁鐵中上下運動，靈敏電流計的指針 　 　 （選填“會”或“不會”）發生偏轉。
（2）讓導體棒ab沿水平方向向左運動時，靈敏電流計指針發生偏轉；僅讓導體棒ab沿水平方向反向運動時，靈敏電流計指針跟剛才相比發生了反向偏轉，此現象表明感應電流的方向與導體運動的 　 　 有關。
（3）在實驗中通過觀察靈敏電流計指針的 　 　 來判斷感應電流的大小。
（4）經過多次實驗操作和實驗現象的分析可以得出：電路閉合，導體棒ab做切割磁感線運動時會產生感應電流，其能量轉化是 　 　 能轉化為電能。
26．（2025 西鄉塘區模擬）（1）如圖甲所示為水的沸騰實驗裝置，水沸騰時，溫度計的示數如圖乙所示，此時水的溫度為 　 　 ℃；此時大氣壓 　 　 標準大氣壓（選填“低于”“高于”或“等于”）。
（2）為了探究“光折射時的特點”，如圖所示：讓光束沿AO射入水槽中時，光束進入水中后折射光線會發生偏折，折射角 　 　 （選填“大于”或“小于”）入射角；保持入射光線方向不變，向水槽內加水使水面升高，激光筆在水槽底部的光斑會向 　 　 （選填“左”或“右”）移動。
（3）用如圖丁所示的實驗裝置“探究產生感應電流的條件”。實驗中，閉合開關，要使電路中形成感應電流，導體棒ab應在磁場中 　 　 （選填“左右”或“上下”）運動。根據這個原理可以制成 　 　 （選填“電動機”或“發電機”）。
27．（2025 西鄉塘區模擬）某實驗小組的同學進行電磁學實驗。
（1）在如圖甲所示的實驗中，當閉合開關后，可以觀察到金屬棒ab在導軌上運動，若只將電源的兩極對調，接通電源，觀察到金屬棒ab向相反的方向運動，說明力的方向與 　 　 方向有關；
（2）在如圖乙所示的實驗中，電路閉合后，下列操作能使靈敏電流表指針發生偏轉的是 　 　 ；
A.磁體不動，導體棒上下運動
B.磁體不動，導體棒前后運動
C.導體棒不動，磁體左右運動
（3）如果把裝置中的靈敏電流表換成 　 　 ，可繼續探究磁場對通電導體的作用，完成實驗后，小明認為實驗現象不太明顯，請你提出一條改進措施：　 　 ；
（4）根據圖丙的實驗裝置可探究“電磁鐵的磁性強弱與 　 　 的關系”；
（5）在如圖丁所示的模型中，　 　 是發電機模型（選填“a”或“b”）。
六．解答題（共2小題）
28．（2025 興寧區模擬）在跨學科實踐課上，某小組開展了制作簡易“空氣質量檢測儀”的項目化學習活動。查閱資料獲知空氣質量等級是按照空氣質量指數K劃分的，具體劃分如下表所示：
空氣質量指數K 0～50 51～100 101～150 151～200 201～250
空氣質量等級 優 良 輕度污染 中度污染 重度污染
該小組通過說明書獲悉，氣敏電阻R的阻值與空氣質量指數K的關系如下表所示：
空氣質量指數K 50 100 150 200 250
電阻值R/Ω 100 50 30 20 15
小組經過研究和討論，設計如圖所示的空氣質量檢測儀的電路，其中定值電阻R0為40Ω，電源電壓U恒為9V，用電流表示數來反映空氣質量指數。閉合開關S，電流表示數增大到0.15A時，就觸發報警器（圖中未畫出）開始報警，電磁鐵把銜鐵B吸下來，凈化系統開始工作，不計電磁鐵中線圈的電阻。求：
（1）報警時，R0兩端的電壓；
（2）報警時空氣質量的等級；
（3）若想使空氣質量指數K略低于（2）中數值時報警器就報警，請列出關系式并說明兩種不同的改進方法。
t/℃ 35 40 45 50 55 60 65
Rt/Ω 125 95 70 50 35 25 20
29．（2025 魚峰區模擬）小州為老師設計了一個電保溫杯，在杯內水量不低于最低水位線的情況下，可將水溫控制在45℃到55℃之間（即保溫區間為45 55℃）。他用到的器材有電磁繼電器、電熱絲R1和R2、定值電阻R0、熱敏電阻R1、電源和開關等，其電路如圖1所示。左邊控制電路中，Rt阻值隨溫度變化的情況如表格所示。當溫度t≥55℃時，線圈電流I≥0.16A，電磁鐵將銜鐵吸下，觸點K、B接觸，處于低溫擋，功率為40W；當溫度t≤45℃時，線圈電流I≤0.09A，電磁鐵將銜鐵釋放，觸點K、A接觸，處于高溫擋，功率是220W。
（1）工作電路電壓為220V，求水溫為45℃時R1和R2的阻值；
（2）某次測試過程中，小州在杯中加入部分30℃的水，閉合開關S1和S2，并測出從開關閉合到銜鐵被吸下的過程用了2min，求此過程工作電路消耗的電能；
（3）電磁鐵線圈電阻忽略不計，求控制電路的電源電壓；
（4）小州想通過優化電路，再增加一個保溫區間，且新增保溫區間的最高溫度為65℃，請你幫助小州在圖2虛線框中畫上適合的元件（可在兩個保溫區間進行切換），將改進后的電路補充完整，并在圖中標出元件的阻值規格。（此問不要求寫出計算過程）
五年真題參考答案與試題解析
1．【考點】利用安培定則判斷磁極．版權所有
【專題】磁現象、電生磁；分析、綜合能力．
【解答】根據安培定則可知，彎曲的四指的方向為電流的方向，拇指指向N極，如圖所示：
故答案為：見解析。
2．【考點】產生感應電流的條件．版權所有
【專題】電動機、磁生電；應用能力．
【解答】根據電磁感應原理，閉合電路的一部分導體在磁場中做切割磁感線運動時，電路中會產生感應電流。當導體靜止不動時，沒有做切割磁感線運動，不會產生感應電流，所以電流計指針不偏轉；當導體向右運動時，導體切割了磁感線，會產生感應電流，電流計指針偏轉。
故答案為：不偏轉；偏轉。
3．【考點】電磁波的傳播．版權所有
【專題】信息的傳遞；應用能力．
【解答】航天員在中國空間站勝利會師，激動人心的畫面通過電磁波傳遍全世界。該波能在空氣中傳播。
故答案為：電磁；能。
4．【考點】電磁波的傳播；動能大小與速度的關系．版權所有
【專題】應用題；信息的傳遞；機械能及其轉化；應用能力．
【解答】（1）電磁波的傳播不需要介質，能在真空中傳播，我國空間站環繞地球飛行時，通過電磁波與地面聯系；
（2）當它靠近地球的過程中，質量不變，速度越來越大，則它的動能越來越大。
故答案為：電磁波；大。
5．【考點】電動機的基本構造；電動機轉向與速度的調節；電動機的能量轉化；電流產生的熱量與電阻的關系．版權所有
【專題】電動機、磁生電；理解能力．
【解答】A、電動機主要由磁體和線圈組成，故A正確；
B、電動機主要把電能轉化為動能，故B錯誤；
C、對調電源正、負極可以改變線圈的轉動方向是正確的，故C正確；
D、Q＝I2Rt，電流通過線圈產生的熱量與線圈的電阻有關，故D錯誤。
故選：AC。
6．【考點】影響電磁鐵磁性強弱的因素；入射光線、反射光線、法線之間的關系；溫度計的讀數；晶體熔化的特點；利用安培定則判斷磁極．版權所有
【專題】實驗題；光的傳播和反射、平面鏡成像；溫度計、熔化和凝固；磁現象、電生磁；分析、綜合能力．
【解答】（1）如圖甲所示，實驗中，閉合開關后，由安培定則知，通電螺線管的上端為N極；
將滑動變阻器的滑片向左移，阻值變大，電路電流變大，通電螺線管的磁性變強，鐵釘吸起大頭針的數量更多；
（2）如圖乙所示，在探究光反射時的規律實驗中，通過實驗可知，反射光線、入射光線和法線都在同一平面內，反射角r等于入射角i；
（3）溫度計的分度值為1℃，液面在0℃以上，此時溫度計的讀數為45℃；晶體有一定的熔點，說明晶體在熔化過程中有固定的熔化溫度。
故答案為：（1）N；多；（2）同；等于；（3）45；有。
7．【考點】探究平面鏡成像的特點；探究水沸騰時溫度變化的特點．版權所有
【專題】光的傳播和反射、平面鏡成像；汽化和液化、升華和凝華；電動機、磁生電；理解能力；應用能力．
【解答】（1）選擇蠟燭A和B的要求是：選取兩段完全相同的蠟燭，是為了比較像與物的大小關系；
因為平面鏡所成的像是虛像，光屏能承接實像，而不能承接虛像，所以蠟燭A在玻璃板后面的像不能在光屏上呈現；
（2）在“探究水沸騰時溫度變化的特點”的實驗中，水中產生大量氣泡，說明水已經沸騰，溫度計示數保持不變，說明水沸騰時，溫度不變，溫度計示數如圖乙所示，溫度計的分度值為1℃，示數為99℃，說明沸點是99℃。
（3）由圖丙可知，蹄形磁體的上邊是N極，下邊是S極，兩極間的磁場方向是從上到下，導體ab沿豎直方向運動，導體不會切割磁感線，故不會產生感應電流，靈敏電流計的指針將不會偏轉；
由于磁感線方向是豎直向下的，若導體ab沿V方向運動，所以會產生感應電流，靈敏電流計的指針將會偏轉。
故答案為：（1）相同；不能；（2）不變；99；（3）不會；會。
8．【考點】電動機工作原理．版權所有
【專題】電動機、磁生電；應用能力．
【解答】“愛心”電動機工作是利用通電導體在磁場中受到力的作用的原理來工作的。
A、電飯鍋是利用電流的熱效應來工作的，與電動機原理不同，故A不符合題意；
B、電風扇是利用通電導體在磁場中受到力的作用來工作的，故B符合題意；
C、手電筒工作時將電能轉化為光能，是利用電流的熱效應，與電動機原理不同，故C不符合題意；
D、電視機工作時主要是把電能轉化為光能和聲能，與電動機原理不同，故D不符合題意。
故選：B。
9．【考點】電磁波的傳播；衛星通信；信息與信息傳遞．版權所有
【專題】信息的傳遞；應用能力．
【解答】ABD、手機、雷達、北斗衛星導航系統都是利用電磁波來傳遞信息的，故ABD不符合題意；
C、風力發電機將機械能轉化為電能的設備，不是用來傳遞信息的，故C符合題意。
故選：C。
1．【考點】電磁感應現象．版權所有
【專題】電與熱、生活用電；電動機、磁生電；應用能力．
【解答】（1）尖端放電是指在高電壓、強電場的作用下，尖端導體附近的空氣被電離的而產生的氣體放電現象，故A錯誤；
（2）電磁感應是指：閉合電路中的一部分導體，在磁場中做切割磁感線運動時，產生感應電流的現象，故B正確；
（3）摩擦起電是一種靜電現象，故C錯誤；
（4）電流的熱效應是指電流通過導體，導體發熱的現象，故D錯誤。
故選B。
2．【考點】電磁波的傳播．版權所有
【專題】應用題；信息的傳遞；理解能力．
【解答】空間站與地面控制中心之間的信息傳遞利用的是電磁波。
故選：D。
3．【考點】電動機工作原理．版權所有
【專題】應用題；電動機、磁生電；應用能力．
【解答】A、此圖研究的是電磁感應現象，不符合題意，故A錯誤；
B、此實驗研究的是通電導體在磁場中受力運動，能說明電動機工作原理，故B正確；
C、此圖是研究電磁鐵的磁性強弱的影響因素，故C錯誤；
D、此圖是奧斯特實驗，證明了電流的周圍存在磁場，不符合題意，故D錯誤。
故選：B。
4．【考點】電磁波的傳播．版權所有
【專題】信息的傳遞；理解能力．
【解答】“北斗+5G”技術是利用電磁波傳遞信息的。故A符合題意。
故選：A。
5．【考點】通電螺線管的磁場；磁感線及其特點．版權所有
【專題】磁現象、電生磁；理解能力．
【解答】在磁體外部，磁感線從N極出發，回到S極，所以通電螺線管外M點的磁場方向向右；
通電螺線管的右端是S極，根據異名磁極相互吸引可知，小磁針的左端為N極。
故選：B。
6．【考點】電磁感應現象．版權所有
【專題】電動機、磁生電；應用能力．
【解答】（1）選項A是奧斯特實驗，說明通電導體周圍有磁場，故A錯誤；
（2）選項B是電磁感應現象，是發電機原理，故B正確；
（3）選項C是電鈴，是電磁鐵的應用，故C錯誤；
（4）選項D是通電導體在磁場中受力運動，是電動機的原理，故D錯誤。
故選：B。
7．【考點】影響電磁鐵磁性強弱的因素；通電螺線管的磁場．版權所有
【專題】磁現象、電生磁；理解能力．
【解答】
A、改變線圈中的電流方向，只能改變通電螺線管的磁極，不能改變通電螺線管的磁性強弱，故A不符合題意；
B、其它條件相同時，增加線圈的匝數，螺線管的磁性增強，故B不符合題意；
C、其它條件相同時，減小線圈的電流，螺線管的磁性減弱，故C符合題意；
D、其它條件相同時，在線圈中插入鐵芯，螺線管的磁性增強，故D不符合題意。
故選：C。
8．【考點】電磁感應現象．版權所有
【專題】電動機、磁生電；理解能力．
【解答】A、圖中是探究通電導體的周圍存在磁場，是電流的磁效應，故A錯誤；
B、圖中電磁繼電器是電流的磁效應的應用，故B錯誤；
C、圖中是探究通電導體在磁場中受力運動，電能轉化為機械能，與機器人驅動前行過程原理相同，故C正確；
D、圖中是探究電磁感應現象，故D錯誤。
故選：C。
9．【考點】電流的磁效應；通電螺線管的磁場；安培定則；利用安培定則判斷磁極；影響電磁鐵磁性強弱的因素．版權所有
【專題】應用題；磁現象、電生磁；應用能力．
【解答】A、閉合開關，小磁針受到磁場力的作用發生偏轉，說明通電導體周圍存在磁場，故A正確；
B、通電導體周圍存在磁場，磁場的方向與電流方向有關，當調換電源的正負極時，電流方向磁場的方向改變，小磁針的受力的方向改變，轉動的方向改變，故B錯誤；
C、電流從電源的正極流出，根據安培定則可知，通電螺線管的左端是N極，右端為S極，故C錯誤；
D、在通電螺線管內插入鐵芯，鐵芯被螺線管的磁場磁化，被磁化的鐵芯的磁場和螺線管的磁場共同作用，磁場大大增強，故D錯誤。
故選：A。
10．【考點】電磁波的傳播；電磁波的波長、波速、頻率．版權所有
【專題】定性思想；信息的傳遞；理解能力．
【解答】A、電磁波既能傳遞信息也能傳遞能量，故A正確；
B、電磁波的傳播不需要介質，故B錯誤；
C、不同電磁波的頻率不同，故C錯誤；
D、電磁波在不同的介質中傳播速度不同，但遠大于340m/s，故D錯誤。
故選：A。
11．【考點】電磁感應現象．版權所有
【專題】磁現象、電生磁；應用能力．
【解答】產生感應電流的兩個必要條件：（1）閉合電路；（2）電路中一部分導體在磁場中做切割磁感線運動。圖中馬蹄形磁鐵在導體AB附近的磁感線是豎直的，如果導體AB上下方向運動，不能切割磁感線；導體AB左右方向運動，能切割磁感線；上述產生感應電流的現象，是電磁感應現象，它是發電機原理。
故答案為：左右；發電。
12．【考點】電動機工作原理；用電器的能量轉化．版權所有
【專題】應用題；電動機、磁生電；應用能力．
【解答】電動機是利用了通電導體在磁場中會受到力的作用而運動工作的；
蓄電池是化學電池，充電過程中將電能轉化為化學能儲存在蓄電池中。
故答案為：力；電。
13．【考點】電磁波的傳播；重力的概念；重力是由于地球吸引而產生的力．版權所有
【專題】信息的傳遞；重力、彈力、摩擦力；理解能力．
【解答】“天宮一號”空間站能繞著地球運動，是因為地球?qū)λ幸Φ淖饔茫?br/>空間站與地面控制中心通過電磁波傳遞信息。
故答案為：吸引；電磁波。
14．【考點】電磁波的傳播．版權所有
【專題】信息的傳遞；應用能力．
【解答】電磁波可以傳遞信息，近場通信技術利用電磁波傳遞信息，該波在真空中的傳播速度約為3×108m/s。
故答案為：電磁；3×108。
15．【考點】電磁波的傳播．版權所有
【專題】信息的傳遞；應用能力．
【解答】物體吸收熱量，內能增加，故體溫貼貼在人體皮膚后，從人體吸收熱量，內能增加；
電磁波可以傳遞信息。體溫貼達到與皮膚相同的溫度，其內部發射電路將體溫信息以電磁波的形式發射到后臺，實現對工作人員體溫的自動監測。
故答案為：增加；電磁。
16．【考點】探究產生感應電流的條件．版權所有
【專題】探究題；電動機、磁生電；實驗基本能力．
【解答】閉合開關，使導體ab向左運動，導體ab做切割磁感線運動，所以電路中有感應電流，這一過程消耗了機械能，獲得了電能，故將機械能轉化為電能。
故答案為：有；電。
17．【考點】標出螺線管中電流的方向；安培定則；利用安培定則判斷磁極；利用安培定則判斷電流方向．菁
【專題】作圖題；磁現象、電生磁；應用能力．
【解答】小磁針的右端為N極，根據磁極間的相互作用規律可知，螺線管的左端為S極，右端為N極，在磁體的周圍，磁感線從磁體的N極發出回到S極，所以圖中磁感線的方向水平向左；
根據螺線管的右端為N極和線圈的繞向，根據安培定則可知電流從螺線管的左端流入、右端流出，從而可以確定電源的左端為正極，右端為負極。如下圖所示：
18．【考點】關于磁現象的作圖．版權所有
【專題】應用題；磁現象、電生磁；應用能力．
【解答】在磁體外部，磁感線從磁體N極出發回到S極，據此標出磁感線方向；
條形磁鐵的左端為N極，右端為S極，根據磁極間的相互作用規律可知，小磁針的左端為N，右端為S極，如圖所示：
19．【考點】探究產生感應電流的條件．版權所有
【專題】電動機、磁生電；科學探究能力．
【解答】
（1）從表格中看出，從實驗1到實驗3，金屬棒切割磁感線的速度越來越快，電流計指針偏轉格數越來越大，電流越來越大，由此可得出的結論是：其他條件都相同時，導體切割磁感線的速度越大，閉合電路中產生的感應電流越大；
（2）要探究感應電流的大小與磁場強弱的關系，應控制磁場強弱不同，而其它因素相同。從表格中可看出，1、4、5三組數據中，磁場強弱不同，導體切割磁感線速度相同，所以應比較1、4、5三組數據。
當導體棒切割磁感線速度一定時，磁場越強，感應電流越大。
故答案為：（1）快；（2）1、4、5；強。
1．【考點】核聚變；電磁波的傳播；能源及其分類；可再生能源和不可再生能源；核能及其原理．版權所有
【專題】應用題；信息的傳遞；能源的利用與發展；應用能力．
【解答】A、電磁波可以在真空傳播，故A錯誤；
B、電磁波能傳遞信息，“北斗”導航系統利用電磁波傳遞信息，故B正確；
C、太陽能屬于可再生能源，故C錯誤；
D、核電站利用核裂變釋放的能量發電，故D錯誤。
故選：B。
2．【考點】磁感線及其特點；指南針的工作原理；電流的磁效應；磁場的概念．版權所有
【專題】應用題；磁現象、電生磁；理解能力．
【解答】
A、磁體周圍存在磁場，磁場是真實存在的，故A正確；
B、地球是一個大磁體，地磁的南極在地理的北極附近，地磁的北極在地理的南極附近，所以指南針靜止時，指南針的N極指向地磁的南極即地理的北極，故B錯誤；
C、根據奧斯特實驗可知，通電導體周圍存在著磁場，故C正確；
D、磁感線是為了形象描述磁場的分布而引入的物理模型，是虛擬的封閉曲線，故D正確。
故選：B。
3．【考點】電磁波的傳播．版權所有
【專題】應用題；信息的傳遞；理解能力．
【解答】因為電磁波的傳播不需要介質，能在真空中傳播，所以“北斗”衛星是通過電磁波將信息傳回地面的，故D正確。
故選：D。
4．【考點】電動機工作原理．版權所有
【專題】應用題；磁現象、電生磁；電動機、磁生電；應用能力．
【解答】A、是奧斯特實驗圖，小磁針發生偏轉說明通電導體周圍有磁場，故A不符合題意；
B、該實驗是探究影響電磁鐵磁性大小因素的實驗，是電流的磁效應，故B不符合題意。
C、圖中沒有電源，閉合電路的一部分導體在磁場中做切割磁感線運動，會產生感應電流，是將機械能轉化為電能，是發電機的實驗圖，故C不符合題意；
D、電路中有電流，通電導體受到磁場力的作用發生運動，是電動機的工作原理，故D符合題意。
故選：D。
5．【考點】電磁波的傳播；衛星通信；信息與信息傳遞．版權所有
【專題】應用題；信息的傳遞；應用能力．
【解答】A、通信的信號有兩種，即數字信號和模擬信號，數字信號比模擬信號抗干擾能力強，故A正確；
B、5G網絡通信主要是利用電磁波傳遞信息的，故B正確；
C、我國獨立自主建立的北斗衛星定位系統，可提供全天候的及時定位服務，該系統利用電磁波傳遞信息，故C錯誤；
D、電磁波能傳遞聲音信號，也能傳遞圖象信號，故D正確。
故選：C。
6．【考點】電動機工作原理．版權所有
【專題】應用題；磁現象、電生磁；電動機、磁生電；理解能力．
【解答】
A、這是奧斯特實驗，表明通電導線周圍存在磁場，故A錯誤；
B、圖中有電源，通電導體在磁場中受力而運動，是電動機的原理圖，故B正確；
C、圖中沒有電源，是探究電磁感應現象的實驗，是發電機的原理圖，故C錯誤；
D、該裝置是探究影響電磁鐵磁性大小因素的實驗，其原理是電流的磁效應，故D錯誤。
故選：B。
7．【考點】可再生能源和不可再生能源；發電機的原理；發電機能量轉化；能源及其分類．版權所有
【專題】應用題；電動機、磁生電；理解能力．
【解答】A、風能是由大氣的流動形成的，風能可以從自然界源源不斷獲得，為可再生能源，故A正確；
BCD、風力發電發電的過程中，機械能轉化為電能，其發電原理是電磁感應現象，故D錯誤，BC正確。
故選：D。
8．【考點】電磁波的傳播；機械能與其他形式的能之間的轉化．版權所有
【專題】應用題；聲現象；信息的傳遞；應用能力．
【解答】AB、在火箭升空的過程中，燃料燃燒釋放出的內能轉化為機械能，升空的過程中，速度增大，高度增大，因此動能和重力勢能都增大，機械能的總量也增大，故AB錯誤；
CD、超聲波屬于聲波，聲音不能在真空中的傳播，電磁波可以在真空中的傳播，所以控制中心是通過電磁波來控制嫦娥五號任務軌道器的，嫦娥五號任務軌道器是通過電磁波來控制返回器的，故C正確，D錯誤。
故選：C。
9．【考點】產生感應電流的條件．版權所有
【專題】電動機、磁生電．
【解答】A、由圖知導體是閉合電路中的導體，但導體沒有做切割磁感線運動，不會產生感應電流。故A正確。
B、由題意知導體是閉合電路中的導體，導體做切割磁感線運動，所以會產生感應電流。故B錯誤。
C、由題意知導體是閉合電路中的導體，并且導體做切割磁感線運動，所以會產生感應電流。故C錯誤。
D、由題意知導體是閉合電路中的導體，且導體做切割磁感線運動，所以會產生感應電流。故D錯誤。
故選：A。
10．【考點】電磁感應現象．版權所有
【專題】應用題；磁現象、電生磁；電動機、磁生電；應用能力．
【解答】
帶滾輪的書包，其內部沒裝電池，但拖動書包使輪子滾動時，嵌在輪子里的LED燈會發光，則可知此現象的原理為電磁感應現象。
A、圖中的實驗為奧斯特實驗，說明了電流的磁效應，故A不符合題意；
B、圖中實驗裝置說明通電導線在磁場中受力而運動，故B不符合題意；
C、圖中實驗裝置是探究影響電磁鐵磁性大小的因素實驗，故C不符合題意；
D、圖中實驗裝置無電源，閉合電路中的一部分導體在磁場中做切割磁感線運動時，會產生電流，是電磁感應現象，故D符合題意。
故選：D。
11．【考點】電動機工作原理；電動機的能量轉化；電磁感應現象；電流的磁效應；通電導線在磁場中受到力的作用．版權所有
【專題】應用題；電動機、磁生電；應用能力．
【解答】該裝置中有電源提供電能，這是研究通電導體在磁場中受力運動的裝置，是電動機的工作原理，此過程中，電能轉化為機械能，故ABC錯誤，D正確。
故選：D。
12．【考點】電磁波的產生．版權所有
【專題】應用題；信息的傳遞；應用能力．
【解答】當將導線的一端與電池的一極相連，再用導線的另一端與電池的另一極時斷時續的接觸時，會產生時斷時續的電流，即變化的電流，會產生電磁波，電磁波可以被收音機接收，從而發出聲音，故ABC錯誤，D正確。
故選：D。
13．【考點】半導體的特點；二極管；超導現象和超導材料；電磁波的傳播；能源危機和節約資源．版權所有
【專題】應用題；信息的傳遞；粒子與宇宙、材料世界；應用能力．
【解答】A、超導材料電阻為零，電流流過導體時，導體不發熱，電飯鍋是利用電流的熱效應工作的，超導體不能用來制作電飯鍋的發熱體，故A錯誤；
B、發光二極管是由半導體材料制作的，故B正確；
C、圾分類后重新利用有利于節約能源，故C錯誤；
D、微信視頻聊天是利用電磁波傳遞信息的，故D錯誤。
故選：B。
14．【考點】指南針的工作原理；電流的磁效應．版權所有
【專題】定性思想；磁現象、電生磁；理解能力．
【解答】南宋時指南針傳入歐洲，促進了世界遠洋航海技術的發展。地磁場對放入其中的磁體產生磁力的作用。指南針本身有磁性，放入地磁場中，受到地磁場的作用，總是指南北。所以用磁體制作的指南針，與磁有關，故B符合題、ACD不合題意。
故選：B。
15．【考點】電磁波的傳播．版權所有
【專題】應用題；信息的傳遞；應用能力．
【解答】電磁波能傳遞信息，且可以在真空傳播，探測器在火星與地球之間的信息是靠電磁波來傳遞的；它的傳播速度是3×108m/s。
故答案為：電磁波；3×108。
16．【考點】電磁感應現象．版權所有
【專題】應用題；電動機、磁生電；理解能力．
【解答】裝置圖是閉合電路的一部分導體在磁場中做切割磁感線運動，通過靈敏電流計來顯示電流，此現象應是電磁感應現象，這個現象是科學家法拉第于1831年發現的；發電機就是根據這一原理制成的；電動機原理是通電線圈在磁場中受力轉動。
故答案為：法拉第；發電機。
17．【考點】電磁波的傳播；機械能的概念．版權所有
【專題】應用題；信息的傳遞；機械能及其轉化；理解能力．
【解答】電磁波可以在真空中傳播，火星車是通過電磁波向我們傳遞信息的；
“天問一號”在加速升空的過程中，質量不變，速度變大，動能變大，高度變大，重力勢能變大，故機械能增加。
故答案為：電磁波；增加。
18．【考點】利用安培定則判斷磁極；地磁場及其分布、磁偏角；安培定則．版權所有
【專題】應用題；簡答題；定性思想；磁現象、電生磁；應用能力．
【解答】（1）地磁場的北極在地理南極附近，地磁場南極在地理北極附近，“柢”是磁體的S極，靜止時指向地磁場的北極，即指向地理的南極；
（2）根據安培定則可知，螺線管的左端為N極，右端為S極，根據異名磁極相互吸引可知，小磁針②的右端是N極；如下圖：
故答案為：南；②。
19．【考點】關于磁現象的作圖．版權所有
【專題】作圖題；磁現象、電生磁；應用能力．
【解答】由右手螺旋定則可得，右手握住螺線管，四指指向電流的方向，大拇指指向螺線管的右端為N極，
外部磁感線由N極指向S極，故B點磁感線向左，故答案如圖：
。
20．【考點】標出通電螺線管的NS極；關于磁現象的作圖．版權所有
【專題】作圖題；磁現象、電生磁；應用能力．
【解答】電流從螺線管的右側流入、左側流出，根據安培定則可判斷出螺線管的左端為N極、右端為S極，磁感線在磁體外部是由N極指向S極的，所以方向向右；由磁極間的相互作用可知，小磁針的左端為N極、右端為S極；如圖所示。
21．【考點】探究產生感應電流的條件；電磁感應現象．版權所有
【專題】定性思想；實驗分析法；電動機、磁生電；應用能力．
【解答】（1）導體沿豎直方向運動（上下移動），運動方向與磁場平行，因為不切割磁感線，所以不會產生感應電流，指針不發生偏轉；導體沿水平方向運動（左右移動），運動方向與磁場垂直，因為切割磁感線，所以會產生感應電流，指針發生偏轉；
（2）通過這個實驗現象得出初步結論：閉合電路的一部分導體在磁場里做切割磁感線的運動時，導體中就會產生電流；
（3）要產生感應電流，需要滿足兩個條件：①閉合電路，②部分導體做切割磁感線運動。
在圖中，導體（線圈）沒有運動，但磁體向下運動；或磁體不動，導體（線圈）向上運動，都屬于相對運動，也相當于導體都做切割磁感線運動。故有感應電流產生，靈敏電流計的指針會偏轉。
故答案為：（1）不偏轉；偏轉；（2）切割；（3）偏轉；偏轉。
一年模擬參考答案與試題解析
一．選擇題（共10小題）
1．【考點】磁性材料．版權所有
【專題】應用題；磁現象、電生磁；應用能力．
【解答】指南針利用了磁性材料的特性；同名磁極相互排斥，異名磁極相互吸引；而火藥、造紙術和印刷術都沒有用到磁性材料，故BCD錯誤，A正確。
故選：A。
2．【考點】電磁波的傳播；電磁波的波長、波速、頻率；光纖通信．版權所有
【專題】信息的傳遞；分析、綜合能力．
【解答】A.電磁波可以在真空中傳播，傳播速度約為3×108m/s，故A錯誤；
B.移動電話是靠電磁波傳遞信息的，故B正確；
C.光纖通信傳輸?shù)男畔⒘亢艽螅饕糜谟芯€通信，故C錯誤；
D.我國“北斗”衛星導航系統是利用電磁波進行定位的，故D錯誤；
故選：B。
3．【考點】電磁波的傳播．版權所有
【專題】信息的傳遞；理解能力．
【解答】電磁波的傳播不需要介質，北斗衛星與地面間傳遞信息是利用電磁波，故ABD錯誤，C正確。
故選：C。
4．【考點】電磁感應現象．版權所有
【專題】應用題；磁現象、電生磁；電動機、磁生電；應用能力．
【解答】在門禁卡的夾層里面有帶天線的線圈，接近門禁主機的時候，會使門禁卡中的線圈產生感應電流，這是電磁感應現象。
A．電風扇的核心是電動機，是根據通電導體在磁場中受力而轉動的原理制成的，故A錯誤；
B．電視機工作時，將電能轉化為光能和聲能，故B錯誤；
C．風力發電機工作時，將機械能轉化為電能，是根據電磁感應現象制成的，故C正確；
D．電磁起重機的主要部件是電磁鐵，是利用電流的磁效應工作的，故D錯誤。
故選：C。
5．【考點】磁性材料；磁化．版權所有
【專題】磁現象、電生磁；應用能力．
【解答】銅、銀、鋁、鐵材料中，能被磁化的是鐵，故D符合題意，ABC不符合題意。
故選：D。
6．【考點】電動機工作原理．版權所有
【專題】電動機、磁生電；理解能力．
【解答】電動機的原理是通電線圈在磁場中受力轉動；
A、通電導體在磁場中受力運動，是電動機的原理，故A正確；
B、驗電器是檢驗物體是否帶電的裝置，故B錯誤；
C、圖示沒有電源，是電磁感應現象，是發電機的原理，故C錯誤；
D、電磁鐵吸引鐵釘現象，這是電流的磁效應，故D錯誤。
故選A。
7．【考點】電動機工作原理．版權所有
【專題】電動機、磁生電；分析、綜合能力．
【解答】A、閉合開關，導體在磁場中受力運動，是電動機的原理圖，故A符合題意；
B、圖為奧斯特實驗裝置圖，說明通電導線周圍存在磁場，故B不符合題意；
C、圖為探究電磁感應現象實驗裝置圖，說明閉合電路部分導體切割磁感線時會產生感應電流，故C不符合題意；
D、圖為探究磁極間的相互作用，故D不符合題意。
故選：A。
8．【考點】電磁感應現象．版權所有
【專題】應用題；電動機、磁生電；應用能力．
【解答】根據“計步器”的特點可知，當塑料管運動時，磁鐵在管中反復運動，切割線圈而產生電流。因此，計步器的基本原理是電磁感應，產生電流的過程中將機械能轉化為電能；
A、圖中是電磁感應現象，計步器是利用電磁感應現象來工作的，故A符合題意；
B、圖中是電磁繼電器，主體是電磁鐵，利用電流的磁效應，故B不符合題意；
C、圖中有電源，說明通電導體在磁場中受力作用，故C不符合題意；
D、圖中是奧斯特實驗，說明通電導體周圍存在磁場，利用電流的磁熱效應，故D不符合題意。
故選：A。
9．【考點】電磁感應現象；電路的組成部分；電源的能量轉化；電阻大小與導線長度、橫截面積、材料之間的關系．版權所有
【專題】應用題；電壓和電阻；電能和電功率；電動機、磁生電；應用能力．
【解答】AB、在給手機電池充電的過程中，手機電池消耗電能，電能轉化為電池的化學能，所以手機電池相當于用電器，故AB錯誤；
C、底座線圈的導線比較粗，是為了減小它的電阻，故C錯誤；
D、手機電池無線快充的工作原理是電磁感應現象，故D正確。
故選：D。
10．【考點】電磁繼電器在實際生活中的應用．版權所有
【專題】磁現象、電生磁；分析、綜合能力．
【解答】A．當壓力過大時，壓敏電阻的阻值減小，控制電路的電流增大，電磁鐵的磁性增強，銜鐵帶動動觸點向下運動，電鈴響報警，所以電鈴應該接在B、D之間，故A錯誤；
B．磁感線是假想的線，故電磁鐵內部不存在磁感線，故B錯誤；
C．減少電磁鐵的線圈匝數，電磁鐵的吸合電流一定，所以銜鐵被吸下時電路中的電流變大，電路的總電阻變小，根據串聯電路的電阻關系可知，壓敏電阻的阻值變小，壓力變大，降低了報警器的靈敏度，故C錯誤；
D．根據歐姆定律可知，電路中的電流為，為了確保啟動電流不變，檢測電路在壓力更小時報警，此時壓敏電阻的增大，只能減小滑動變阻器的阻值，將R2向上調節，減小它的阻值，故D正確。
故選：D。
二．多選題（共4小題）
11．【考點】電磁感應現象；奧斯特實驗；影響電磁鐵磁性強弱的因素；電動機轉向與速度的調節．版權所有
【專題】應用題；磁現象、電生磁；電動機、磁生電；應用能力．
【解答】A、該圖中沒有電源，是發電機原理示意圖，其原理是電磁感應現象，故A正確。
C、是奧斯特實驗裝置，演示了電生磁現象，它說明了通電導體周圍存在磁場，故B錯誤；
C、是演示電磁鐵電磁鐵的磁性強弱與線圈匝數的關系的實驗裝置，故C正確；
D、是電動機原理的示意圖，同時對調磁極和電源正負極，線圈的轉動方向不會發生改變，故D錯誤。
故選：AC。
12．【考點】可再生能源和不可再生能源；發電機的原理；發電機能量轉化；能源及其分類．版權所有
【專題】比熱容、熱機、熱值；電動機、磁生電；能源的利用與發展；應用能力．
【解答】A、太陽能可以從自然界中源源不斷的獲得，屬于可再生能源，故A錯誤；
B、發電機的工作原理是電磁感應現象，故B正確；
C、由題干可知，太陽光的能量被塔頂?shù)娜埯}吸收，使其溫度升高，內能增大，熔鹽帶著這些能量到達廠房，將水加熱成水蒸氣，再由蒸汽推動汽輪機可知蒸汽的內能轉化為機械能，最后根據汽輪機帶動發電機發電可知機械能轉化為電能，所以塔式光熱發電過程中能量的轉化過程為太陽能→內能→機械能→電能，故C錯誤；
D、水蒸氣推動汽輪轉動時內能對外做功，把內能轉化成機械能，內燃機的做功沖程中將內能轉化為機械能，兩者的能量轉化相同，故D正確。
故選：AC。
13．【考點】地磁場及其分布、磁偏角．版權所有
【專題】磁現象、電生磁；分析、綜合能力．
【解答】A.地磁場北極在地理南極附近，故A正確；
B.指南的“針鋒”是磁體的南極，故B錯誤；
C.指南的“針鋒”指向地理南極的附近，故C錯誤；
D.地磁場的兩極和地理的兩極不完全重合，存在磁偏角，故D正確；
故選：AD。
14．【考點】電磁繼電器的構造與原理；利用安培定則判斷磁極；電磁鐵的工作原理．版權所有
【專題】應用題；歐姆定律；磁現象、電生磁；應用能力．
【解答】A、通電螺線管的工作原理是電流的磁效應，故A正確；
B、電流從電磁鐵的上端流入，根據安培定則可知，電磁鐵的上端是S極，故B錯誤；
CD、由題意可知，天亮時，燈L自動熄滅，說明電磁鐵磁性增強，將銜鐵吸下，即控制電路中電流增大，則R2的阻值是隨光照強度的增大而減小的；
由于控制電路的電源電壓不變，銜鐵被吸合時的電流不變，由歐姆定律可知銜鐵被吸合時控制電路的總電阻不變；若將R1調小，要總電阻不變，則R2的阻值應變大，此時光照強度減小，即燈L在天較暗時才會發光，在天不是很亮時又會自動熄滅，所以會縮短燈L的發光時間，故D錯誤、C正確。
故選：AC。
三．填空題（共6小題）
15．【考點】磁極間的相互作用；發電機的原理．版權所有
【專題】應用題；電動機、磁生電；應用能力．
【解答】燈泡懸浮在空中，受到豎直向上的吸引力的作用，其原因是異名磁極相互吸引；
當?shù)鬃拈_關閉合時，內部的發射線圈產生交變磁場，燈泡被隔空點亮，電路中產生了感應電流，這是電磁感應現象，這個過程與發電機工作原理相同。
故答案為：吸引；發電機。
16．【考點】地磁場及其分布、磁偏角．版權所有
【專題】磁現象、電生磁；分析、綜合能力．
【解答】指南魚能指南北是因為受到地磁場的作用。地球本身是一個大磁體，存在地磁場，能對處于其中的磁性物體產生磁力作用，使指南魚的“魚頭”指向南方，“魚尾”指向北方。
指南魚是將薄鐵片剪裁成魚形后磁化制成的，通常磁性分布是兩端磁性較強，中間磁性較弱，腹部處于魚形的中間位置，所以指南魚的腹部磁性最弱。
故答案為：地磁場；弱。
17．【考點】電磁波的傳播；電磁波的波長、波速、頻率．版權所有
【專題】信息的傳遞；分析、綜合能力．
【解答】手機打電話時，手機將聲音轉化為電信號，再通過無線電模塊轉化為無線電波信號發射出去，這些無線電波屬于電磁波。微信聊天時，消息會轉換成電子信號，通過移動網絡或 Wi﹣Fi 傳遞，移動網絡和Wi﹣Fi也是利用電磁波來傳輸數據的。
電磁波在真空中的傳播速度與光速相同，國際公認值為c＝299792458 米/秒，通常近似為3×108米/秒。而超聲波和次聲波都屬于聲波，聲音的傳播需要介質，在真空中無法傳播。
故答案為：電磁波；3×108。
18．【考點】核聚變；電磁波的傳播．版權所有
【專題】信息的傳遞；能源的利用與發展；應用能力．
【解答】飛船與地面間的通信是利用電磁波；中國“人造太陽”——大型核實驗裝置“東方超環”是通過核聚變釋放巨大的能量。
故答案為：電磁波；核聚變。
19．【考點】磁極間的相互作用；地磁場及其分布、磁偏角．版權所有
【專題】磁現象、電生磁；分析、綜合能力．
【解答】司南是我國早期的指南針，如圖甲所示，它能指示南北方向，是因為地球周圍存在磁場。
如圖乙所示，磁懸浮地球儀懸浮在空中，是由于同名磁極相互排斥。
故答案為：磁場；排斥。
20．【考點】電磁繼電器的構造與原理；安培定則；利用安培定則判斷磁極．版權所有
【專題】應用題；圖析法；磁現象、電生磁．
【解答】（1）左側電路中電流從電磁鐵的下端流入、上端流出，根據安培定則可知，電磁鐵的上端是N極，下端是S極；
（2）工作人員閉合開關S1，S2，發令指示燈L1亮，運動員搶跑后，壓敏電阻阻值變小，根據歐姆定律可知電路中的電流變大，電磁鐵的磁性增強，將銜鐵吸下，搶跑指示燈L2亮。
故答案為：N；L2。
四．作圖題（共4小題）
21．【考點】利用安培定則判斷電流方向；磁極間的相互作用；磁感線及其特點．版權所有
【專題】磁現象、電生磁；應用能力．
【解答】圖中，小磁針所在位置磁感線的方向是向左，據此可知，小磁針的左端是N極，右端是S極；
根據在磁體周圍，磁感線從磁體的N極出發，回到S極，由此判斷出螺線管的右側是N極，左側是S極，再根據安培定則可知，電流從通電螺線管的左側流入，右側流出，因此電源的左端為“+”極，右端為“﹣”極，如圖所示：
22．【考點】利用安培定則判斷電流方向；磁極間的相互作用．版權所有
【專題】磁現象、電生磁；應用能力．
【解答】小磁針靜止時，N極在右側，因同名磁極相互排斥，異名磁極相互吸引，故可知螺線管左側為S極，右側為N極；則由安培定則可知電流由右側流入，即虛線框內電流方向應向上，如圖所示：
23．【考點】利用安培定則判斷電流方向；磁極間的相互作用．版權所有
【專題】磁現象、電生磁；應用能力．
【解答】由圖可知，條形磁體的右端是N極，左端是S極，開關閉合，發現小車向左運動，由異名磁極相互吸引可知，螺線管的右端為N極，左端是S極，由安培定則可知，電流從左端流入，故電源的左端是正極，如圖所示：
24．【考點】利用安培定則判斷磁極；關于磁現象的作圖；安培定則．版權所有
【專題】作圖題；磁現象、電生磁；應用能力．
【解答】根據右手螺旋定則可知，螺線管的左端為N極，右端為S極；地球是個大磁場，地磁南極在地理北極的附近，地磁北極在地理南極附近，同名磁極相互排斥，異名磁極相互吸引，故船頭指向南方，如圖：
五．實驗探究題（共3小題）
25．【考點】探究產生感應電流的條件．版權所有
【專題】電動機、磁生電；科學探究能力．
【解答】（1）導體棒在U形磁鐵中上下運動，沒有切割磁感線，不會產生感應電流，靈敏電流計的指針不會發生偏轉。
（2）讓導體棒ab沿水平方向向左運動時，靈敏電流計指針發生偏轉；僅讓導體棒ab沿水平方向反向運動時，靈敏電流計指針跟剛才相比發生了反向偏轉，此現象表明感應電流的方向與導體運動的方向有關。
（3）電路中感應電流較大時，靈敏電流計的指針偏轉角度較大，電路中感應電流較小時，靈敏電流計的指針偏轉角度較小，因此在實驗中通過觀察靈敏電流計指針的偏轉程度來判斷感應電流的大小。
（4）經過多次實驗操作和實驗現象的分析可以得出：電路閉合，導體棒ab做切割磁感線運動時會產生感應電流，其能量轉化是機械能轉化為電能。
故答案為：（1）不會；（2）方向；（3）偏轉程度；（4）機械。
26．【考點】探究產生感應電流的條件；探究光折射時的特點；探究水沸騰時溫度變化的特點．版權所有
【專題】實驗題；光的折射、光的色散；汽化和液化、升華和凝華；電動機、磁生電；實驗基本能力．
【解答】（1）如圖甲所示為水的沸騰實驗裝置，水沸騰時，溫度計的示數如圖乙所示，分度值為1℃，此時水的溫度為 98℃；因小于100℃，此時大氣壓低于標準大氣壓；
（2）讓光束沿AO射入水槽中時，光束進入水中后折射光線會發生偏折，根據圖可生，折射角小于入射角；保持入射光線方向不變，向水槽內加水使水面升高，當兩者比較可知剛開始向水槽內注水，即水位低，水位升高時的光的折射的光路圖分別如B、A'圖所示：
（3）用如圖丁所示的實驗裝置“探究產生感應電流的條件”。實驗中，閉合開關，要使電路中形成感應電流，導體要切割磁感線，故導體棒ab應在磁場中左右運動。根據這個原理可以制發電機。
故答案為：（1）98；低于；（2）小于；左；（3）左右。
27．【考點】探究磁場對通電導線的作用；影響通電導線在磁場中所受磁場力方向的因素；產生感應電流的條件；發電機的原理；影響電磁鐵磁性強弱的因素．版權所有
【專題】電動機、磁生電；應用能力．
【解答】（1）其他條件不變，若只將電源的兩極對調，接通電源，觀察到金屬棒ab向相反的方向運動，說明力的方向與電流方向有關；
（2）閉合電路的一部分導體在磁場中做切割磁感線運動時，會產生電流，在如圖乙所示的實驗中，閉合開關，保持導體AB不動，若使蹄形磁體沿水平方向運動，它會做切割磁感線運動，故有感應電流產生；
（3）如果將靈敏電流計換成電源，閉合開關后電流流過導體棒，導體棒受力的作用，可以探究磁場對通電導體的作用；電流或磁場越強，力越大；
（4）根據圖丙的情境可知，N吸引的小鐵釘更多一些，N的磁性更強，說明電流一定時，線圈匝數越多，電磁鐵的磁性越強；
（5）發電機模型不需要電源，故b是發電機模型。
故答案為：（1）電流；（2）C；（3）電源；增大電流；（4）線圈匝數；（5）b。
六．解答題（共2小題）
28．【考點】電磁繼電器在實際生活中的應用；歐姆定律的應用．版權所有
【專題】歐姆定律；磁現象、電生磁；分析、綜合能力．
【解答】（1）報警時，R0兩端的電壓為U0＝IR0＝0.15A×40Ω＝6V。
（2）由表格數據可知，當空氣質量指數K值升高時，氣敏電阻R的阻值減小，電路中的總電阻減小，由I可知，電路中的電流增大，即電流表的示數增大；
當電路報警時，電路中的電流I＝0.15A，電路中的總電阻：R總60Ω；
因串聯電路中總電阻等于各分電阻之和，所以氣敏電阻的阻值：R＝R總 R0＝60Ω 40Ω＝20Ω；
由表格數據可知，此時空氣質量指數K＝200，對應的空氣質量等級為中度污染。
（3）由于氣敏電阻的阻值R隨空氣質量指數K值減小而增大，故空氣質量指數K略低于“方案設計”中數值時，R的阻值變大，電路總電阻變大，而報警的電流是不變的，根據串聯電路規律及歐姆定律可知需減小定值電阻R0的阻值或增大電源電壓。
故答案為：（1）報警時，R0兩端的電壓為6V；
（2）報警時空氣質量的等級為中度污染；
（3）若想使空氣質量指數K略低于（2）中數值時報警器就報警，可減小定值電阻R0的阻值或增大電源電壓。
29．【考點】電磁繼電器在實際生活中的應用；歐姆定律的應用；電功與電能的計算．版權所有
【專題】磁現象、電生磁；應用能力．
【解答】（1）電保溫杯保溫區間為45～55℃，當電保溫杯中水的溫度低于45℃時，需要加熱，故此時工作電路為高溫擋；工作電路電壓為220V，其中高溫擋功率為220W，根據P＝UI＝可知，R2的阻值為：R2220Ω；低溫擋功率為40W，R1的阻值為：R11210Ω；
（2）消耗的電能為：W電＝P高t＝200W×2×60s＝2.64×104J；
（3）當杯中水溫為55℃時，線圈中電流I≥0.16A時，控制電路電源電壓U＝I1Rt1+I1R0……①；當杯中水溫為45℃時，圈中電流I≤0.09A時，電磁鐵將銜鐵釋放，觸點K、A接觸，控制電路電源電壓U＝I2Rt2+I2R0……②，聯立①②得：I1Rt1+I1R0＝I2Rt2+I2R0，則R010Ω，將R0＝10Ω代入①得：U＝I1Rt1+I1R0＝0.09A×70Ω+0.09A×10Ω＝7.2V；
（4）當線圈中電流I≥0.16A時，電磁鐵將銜鐵吸下，根據歐姆定律可知，電路的總電阻為：R總45Ω；新增保溫區間的最高溫度為65℃，由表中數據可知，Rt3＝20Ω，此時新接入電路的阻值為：R＝R總﹣Rt3﹣R0＝45Ω﹣20Ω﹣10Ω＝15Ω，為了實現兩個保溫區間的切換，用一開關與R并聯，如下圖所示：。
故答案為：（1）R1＝1210Ω；R2＝220Ω；（2）2.64×104J；（3）7.2V；（4）。
題解析著作權屬所有，未經書面同意，不得復制發布日期：2025/7/11 16:31:19；用戶：540160554；郵箱：540160554@；學號：4723941
21世紀教育網 www.21cnjy.com 精品試卷·第 2 頁 （共 2 頁）
21世紀教育網(www.21cnjy.com)

展開更多......

收起↑
