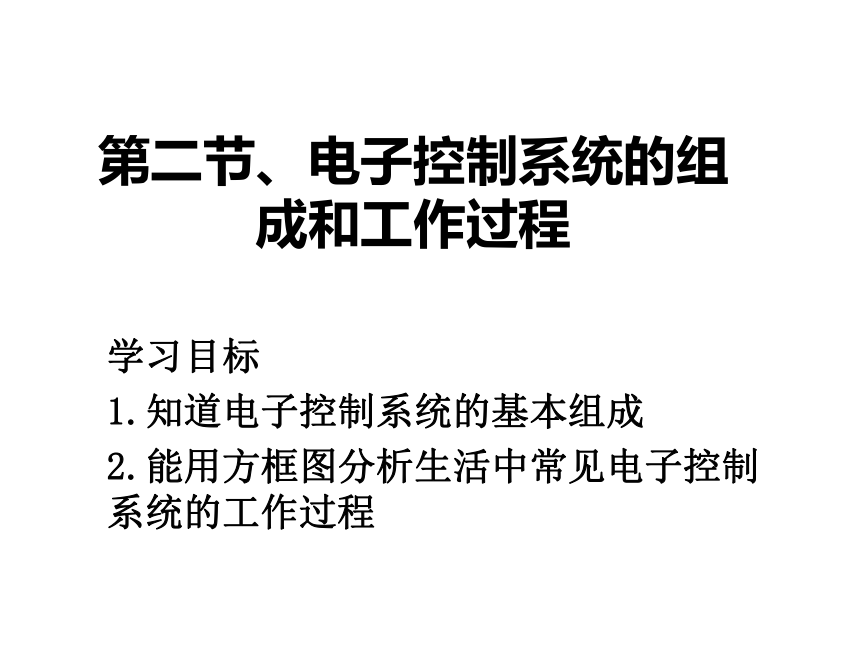

課件10張PPT。第二節、電子控制系統的組成和工作過程學習目標
1.知道電子控制系統的基本組成
2.能用方框圖分析生活中常見電子控制系統的工作過程路燈的控制系統路燈的人工控制系統路燈的電子控制系統電子控制系統一般可分為輸入、控制（處理）和輸出三個基本的組成部分。電子控制系統信息一、電子控制系統的組成輸入部分：由各種傳感器組成，輸入信息可以有各種形式，可以是作用力，也可以是溫度、濕度、磁場、光照強度等環境參數的變化。
控制（處理）部分：一般由具有各種控制功能的電子電路（或微處理器）組成。它的作用相當于人的大腦，對送入的電信號進行比較、分析和處理并發出指令。
輸出部分：由電磁繼電器、晶閘管等多種執行機構組成。輸出信號可以是位移，如電磁繼電器中銜鐵的運動、電動機的轉動等，也可以是聲音、光等，如揚聲器中發出的音樂聲。
輸出部分相當于人的手和足，它的作用是執行處理部分的指令，進行某種操作，實現某種功能。二、電子控制系統的工作過程信息馬上行動: 分析下列電子控制系統的基本組成部分,并說出它們的簡要工作過程環形感應器水位傳感器電子電路電子電路開關電磁開關電子計算機的最基本組成部分：輸入、控制（處理）、輸出。
輸入部分——
控制（處理）部分——
輸出部分——鍵盤、鼠標、手寫板、話筒、掃描儀、攝像頭、光驅（光盤）、磁盤、數碼讀卡機等主機（CPU）顯示器、軟盤、U盤、可移動硬盤、刻錄機、揚聲器、耳機、打印機練習搭接一個路燈自動控制模型 此電路是用控制三極管V2的基極偏置電流的大小,使三極管V2工作在導通狀態或者截止?fàn)顟B(tài),使發光二極管V1導通并有一定的電流通過或者截止,這樣V2就發光或熄滅.路燈電子控制系統的工作過程太陽光晶體三極管組成的電子電路光敏傳感器發光二極管（1）當夜晚降臨時，外界光線暗淡，光敏傳感器上接收到光的強度減小。
（2）光敏傳感器將弱光轉化為電信號，輸入到以晶體三極管為核心的電子電路。晶體三極管工作，輸出電流，點亮發光二極管.
（3）當強光照射光敏傳感器時,晶體三極管停止工作,發光二極管不發光.路燈自動控制模型的工作原理 電阻R1、R2是V2的上偏置電阻，R和RP并聯作為V2的下偏置電阻。無光線照射R時，R的電阻值遠大于RP，下偏電阻值就決定于RP電阻值的大小，調節RP使V2得到合適的基極電流，V2導通，使V1導通、發光。調節RP的值還可調整V2集電極電流的大小，使V1發出合適的亮度。當強光照射熱敏電阻R時，R的阻值就變得很小，V2的基極電流就變得很小，接近于O，V2截止，使得流過V1的電流很小，接近于O，發光二極管就不發光。
