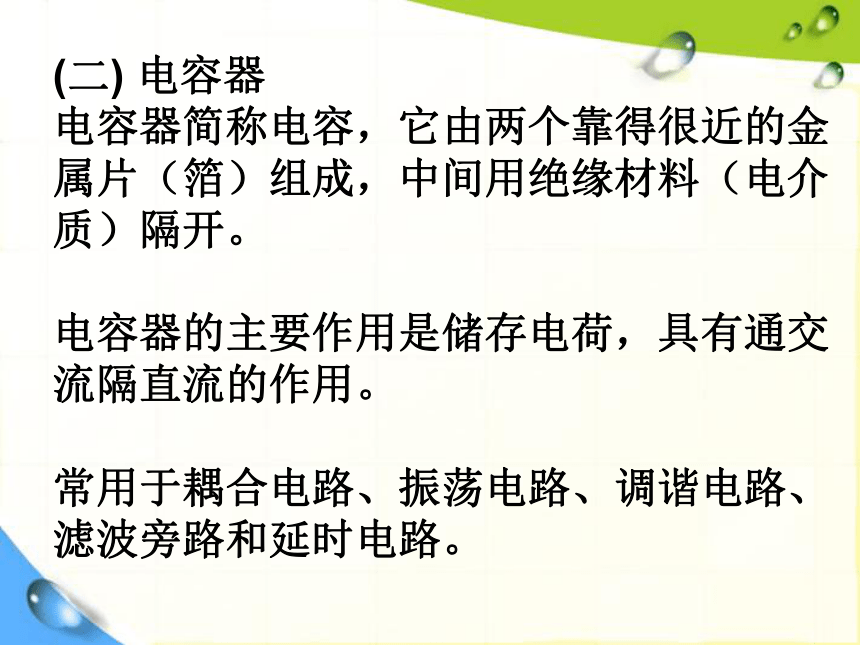

電容器簡稱電容，它由兩個靠得很近的金屬片（箔）組成，中間用絕緣材料（電介質）隔開。
電容器的主要作用是儲存電荷，具有通交流隔直流的作用。
常用于耦合電路、振蕩電路、調諧電路、濾波旁路和延時電路。電容器的分類：

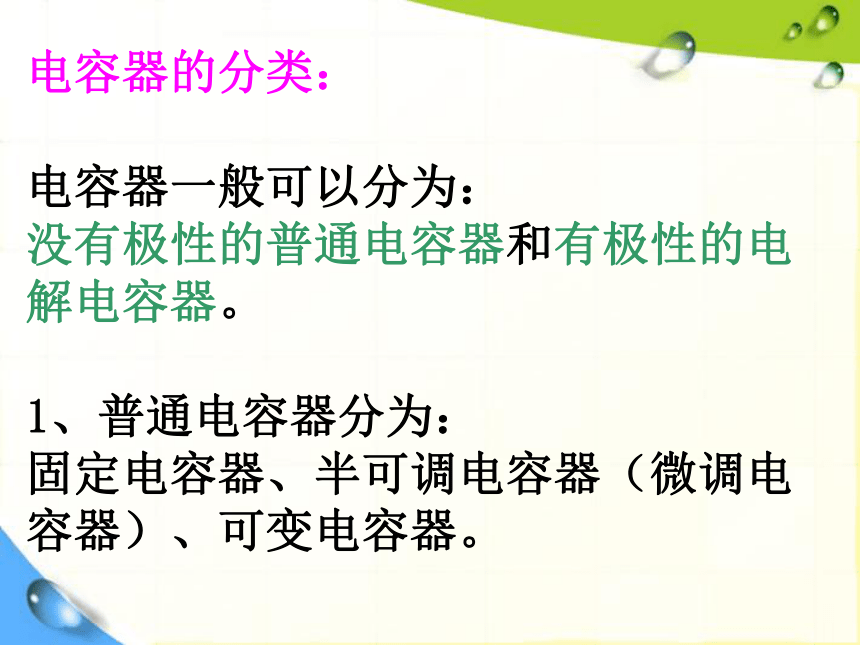

電容器一般可以分為：
沒有極性的普通電容器和有極性的電解電容器。
1、普通電容器分為：
固定電容器、半可調電容器（微調電容器）、可變電容器。（一）固定電容器：
指一經制成后，其電容量不能再改變的電容器。

電容器的分類：電容一般按電介質來分類。

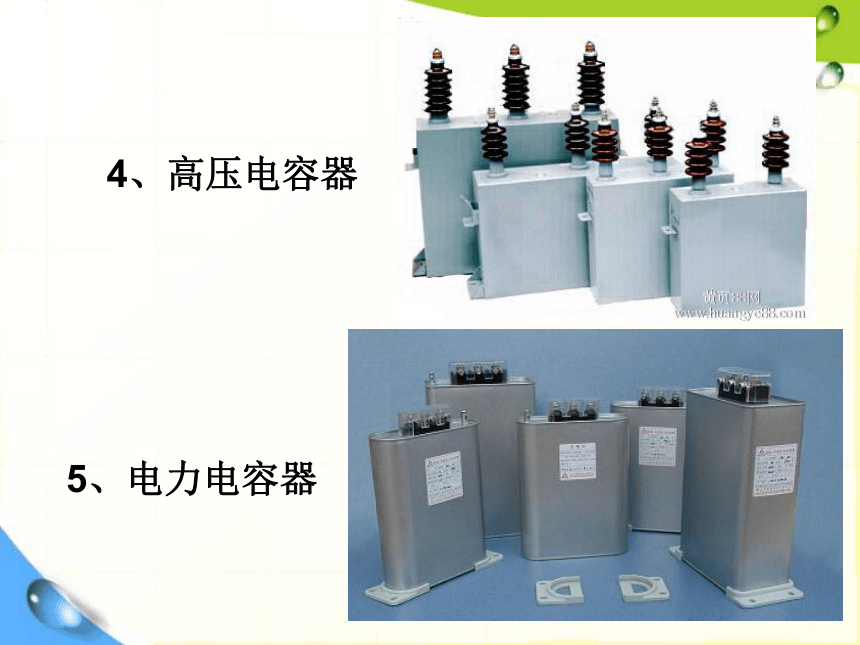

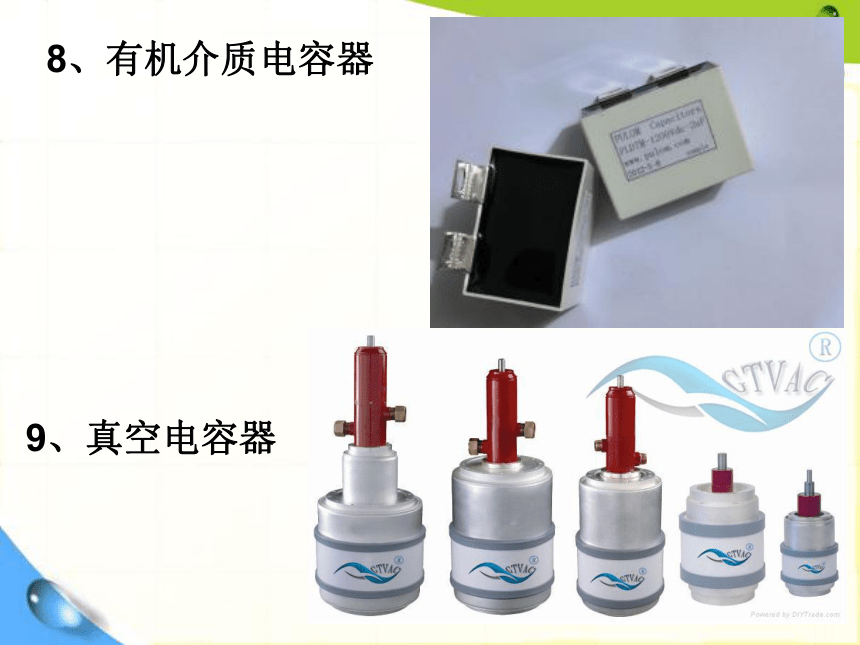

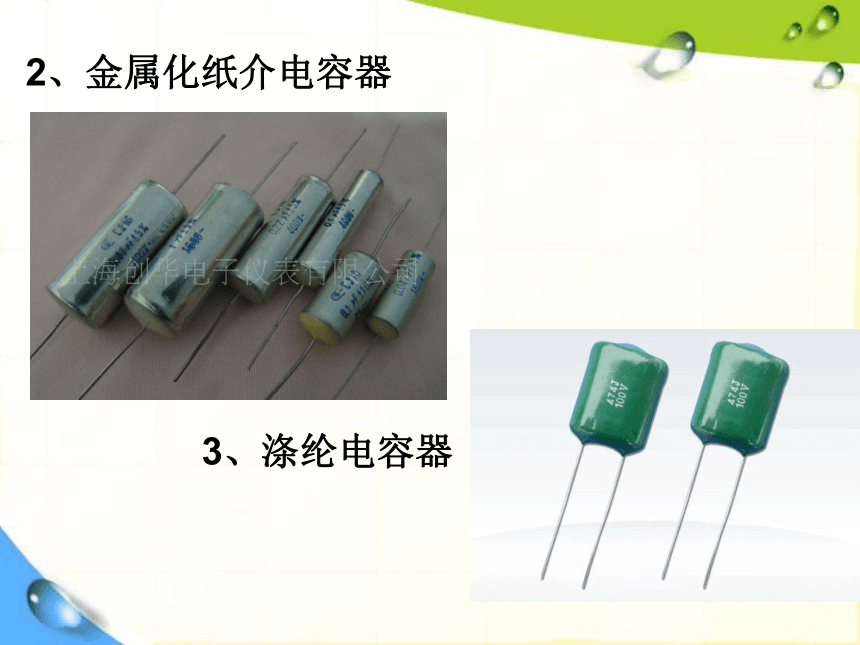

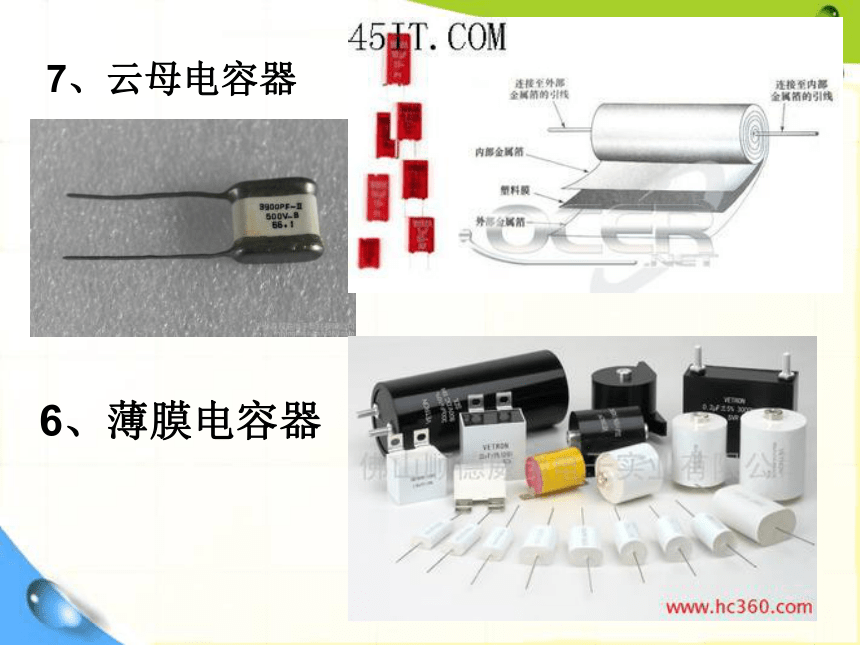

1、陶瓷電容器電路符號3、滌綸電容器2、金屬化紙介電容器5、電力電容器4、高壓電容器7、云母電容器6、薄膜電容器9、真空電容器8、有機介質電容器11、網絡電容器10、獨石電容器（二）可變電容器電路符號電容量可在一定范圍內調節的電容器稱為可變電容器。(二)半可調電容器（微調電容器、
預調電容器）微調電容器也稱半可變電容器，它的電容量可在某一小范圍內調整，并可在調整后固定于某個電容值。
電路符號2、電解電容器電解電容器是用薄的金屬氧化膜作介質的電容器，因為氧化膜有單向導電性質，所以電解電容器具有極性。電路符號一般不能用于交流電源電路，在直流電源電路中作濾波電容使用時，其陽極（正極）應與電源電壓的正極端相連接，陰極（負極）與電源電壓的負極端相連接，不能接反，否則會損壞電容器（引起電容器爆炸）。電解電容器電解電容器有正、負之分，引腳長的為正極；選用電容器時要注意三點：1、電容量的標稱值：與電阻一樣，電容器產品的電容量必須符合標稱值規范，規定使用的是E12系列或E6系列。2、電容量的標示方式：（1）直標法：用字母和數字把型號、規格直接標在外殼上。電容量：表示電容器儲存電荷能力大小的物理量。基本單位為：電容的基本單位是F（法拉），其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。由于單位F 的容量太大，所以我們看到的一般都是μF、nF、pF的單位。換算：
1F＝1000mF
1m F ＝1000μF
1F＝1000000μF，
1μF=1000nF
1nF=1000pF
1μF=1000000pF 2、電容量的標示方式：（1）直標法：用字母和數字把型號、規格直接標在外殼上。“2200 uF 35v”表示電容量為2200 uF，允許最大工作電壓為35V。(2)文字符號法：
用數字、文字符號有規律的組合來表示容量。文字符號表示其電容量的單位：p、n、u、m、F等，標稱允許偏差。


容量的整數部分寫在容量單位符號的前面，容量的小數部分寫在容量單位符號的后面。如：1m=1000uF；1p2=1.2pF；1n=1000pF。
常用的圓片瓷介電容體積比較小，一般只標出電容量。如0.047、0.01、3300、22等，在數字后面不標出單位，當數值是幾十、幾百、幾千時，單位均為pF。
3300即3300pF。
當數值小于1時，單位均為uF。如0.047為0.047uF。(3)數碼法：
在瓷片電容器上，常用三位數表示表稱電容量，此方法以pF為單位。三位數字中，前兩位表示標稱值的有效數字，第三位表示有效數字后面零的個數。如圖電容器所標的
“823”，
表示82×103pF=82000pF；
224
表示22×104pF=0.22uF。
(4)色標法：色碼表示法 這種表示法與電阻器的色環表示法類似，顏色涂于電容器的一端或從頂端向引線排列。色碼一般只有三種顏色，前兩環為有效數字，第三環為位率，單位為pF。有時色環較寬，如紅紅橙，兩個紅色環涂成一個寬的，表示22000pF。3、電容器的額定直流工作電壓
電容器在電路中能夠長期可靠地工作而不被擊穿的直流電壓。如果電容器在交流電路中，應注意所加交流電壓的最大值不能超過額定直流工作電壓。
