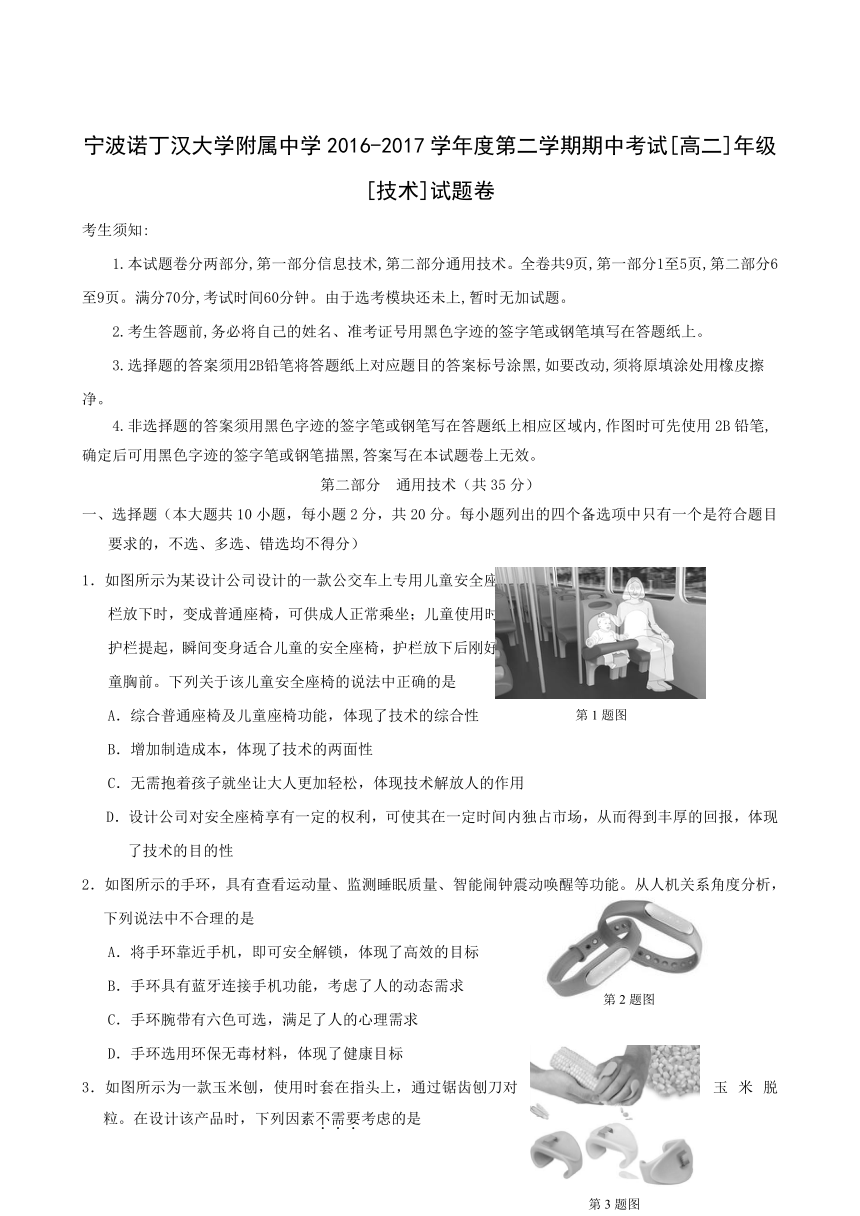

寧波諾丁漢大學附屬中學2016-2017學年度第二學期期中考試[高二]年級
[技術]試題卷
考生須知:
1.本試題卷分兩部分,第一部分信息技術,第二部分通用技術。全卷共9頁,第一部分1至5頁,第二部分6至9頁。滿分70分,考試時間60分鐘。由于選考模塊還未上,暫時無加試題。
2.考生答題前,務必將自己的姓名、準考證號用黑色字跡的簽字筆或鋼筆填寫在答題紙上。
3.選擇題的答案須用2B鉛筆將答題紙上對應題目的答案標號涂黑,如要改動,須將原填涂處用橡皮擦凈。
4.非選擇題的答案須用黑色字跡的簽字筆或鋼筆寫在答題紙上相應區域內,作圖時可先使用2B鉛筆,確定后可用黑色字跡的簽字筆或鋼筆描黑,答案寫在本試題卷上無效。
第二部分
通用技術（共35分）
一、選擇題（本大題共10小題，每小題2分，共20分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
1．如圖所示為某設計公司設計的一款公交車上專用兒童安全座椅。護欄放下時，變成普通座椅，可供成人正常乘坐；兒童使用時，可將護欄提起，瞬間變身適合兒童的安全座椅，護欄放下后剛好卡在兒童胸前。下列關于該兒童安全座椅的說法中正確的是
A．綜合普通座椅及兒童座椅功能，體現了技術的綜合性
B．增加制造成本，體現了技術的兩面性
C．無需抱著孩子就坐讓大人更加輕松，體現技術解放人的作用
D．設計公司對安全座椅享有一定的權利，可使其在一定時間內獨占市場，從而得到豐厚的回報，體現了技術的目的性
2．如圖所示的手環，具有查看運動量、監測睡眠質量、智能鬧鐘震動喚醒等功能。從人機關系角度分析，下列說法中不合理的是
A．將手環靠近手機，即可安全解鎖，體現了高效的目標
B．手環具有藍牙連接手機功能，考慮了人的動態需求
C．手環腕帶有六色可選，滿足了人的心理需求
D．手環選用環保無毒材料，體現了健康目標
3．如圖所示為一款玉米刨，使用時套在指頭上，通過鋸齒刨刀對玉米脫粒。在設計該產品時，下列因素不需要考慮的是
A．玉米棒的長度
B.玉米粒的大小
C．刨刀片的材料
D.普通人手的尺寸

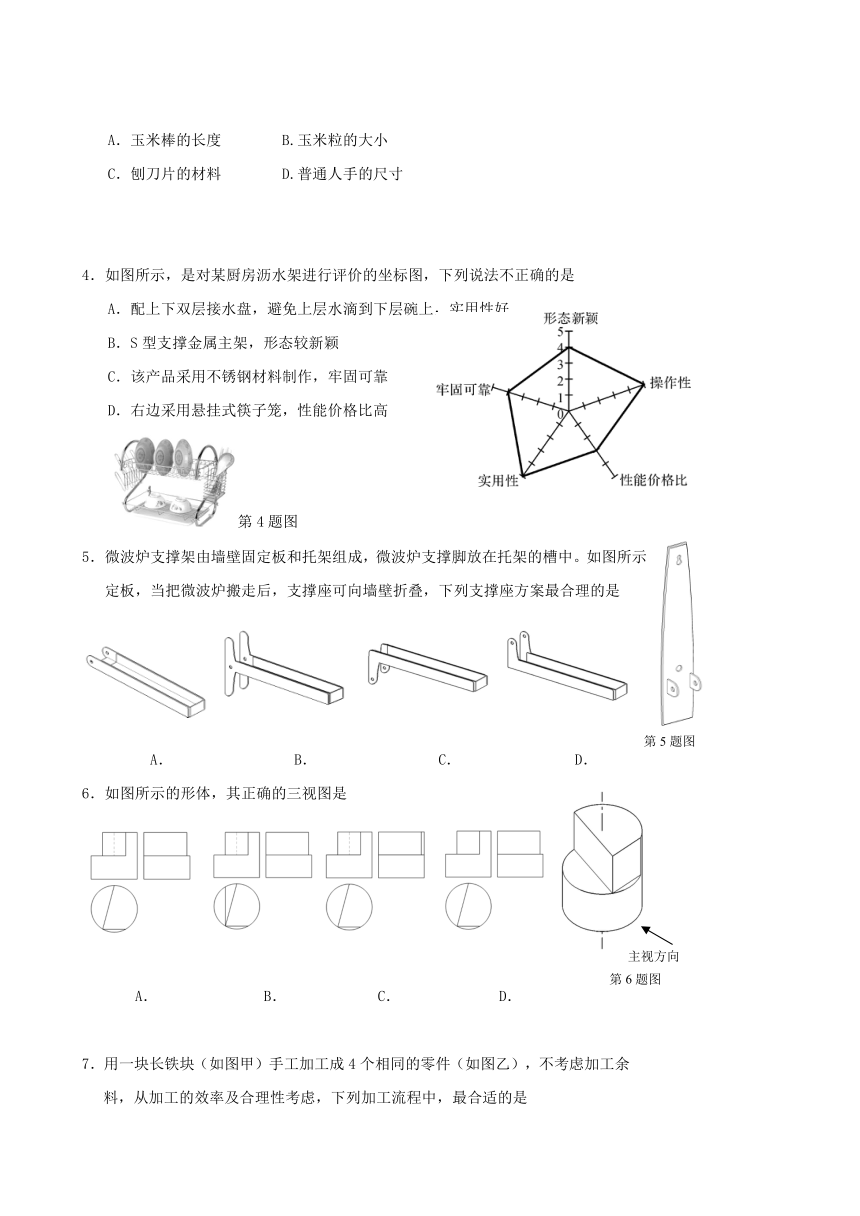

4．如圖所示，是對某廚房瀝水架進行評價的坐標圖，下列說法不正確的是
A．配上下雙層接水盤，避免上層水滴到下層碗上，實用性好
B．S型支撐金屬主架，形態較新穎
C．該產品采用不銹鋼材料制作，牢固可靠
D．右邊采用懸掛式筷子籠，性能價格比高
第4題圖
微波爐支撐架由墻壁固定板和托架組成，微波爐支撐腳放在托架的槽中。如圖所示為墻壁固定板，當把微波爐搬走后，支撐座可向墻壁折疊，下列支撐座方案最合理的是
A．
B．
C．
D．
6．如圖所示的形體，其正確的三視圖是
A．
B．
C．
D．

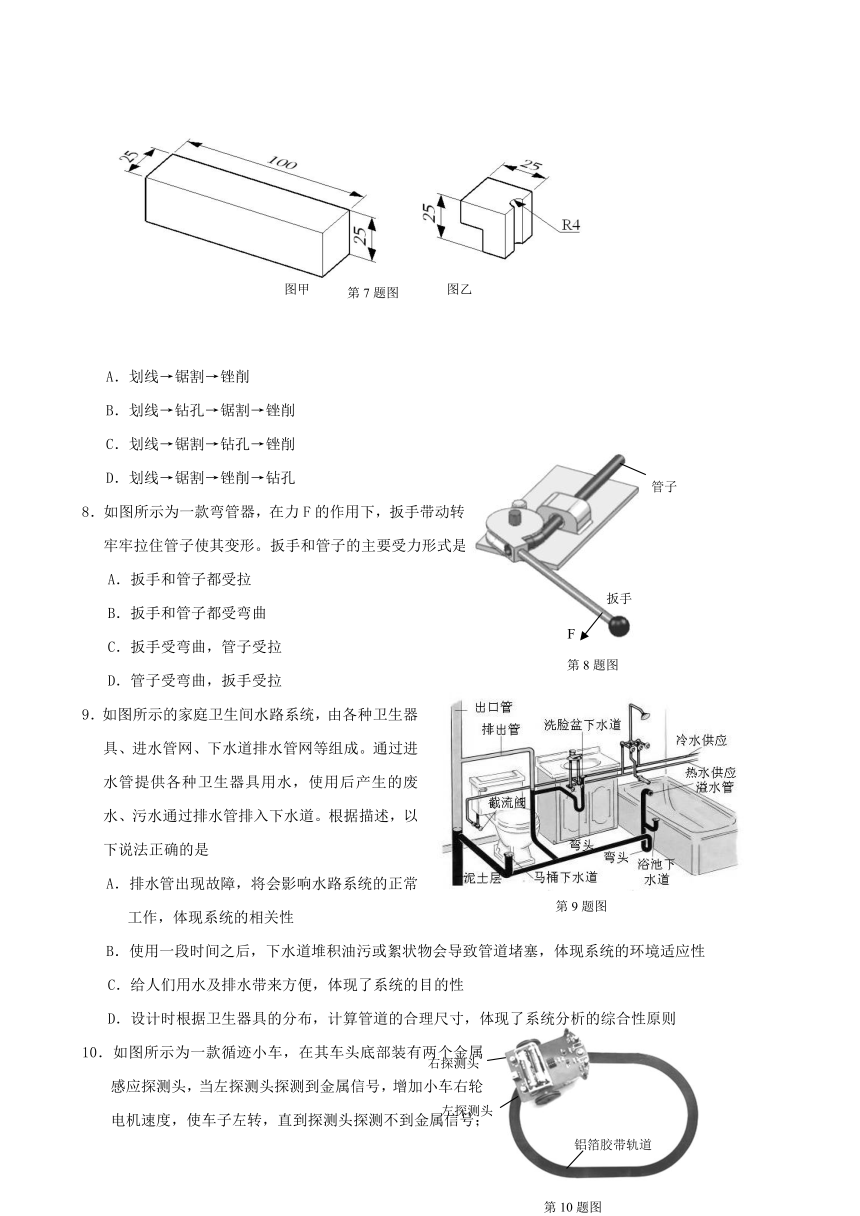

7．用一塊長鐵塊（如圖甲）手工加工成4個相同的零件（如圖乙），不考慮加工余料，從加工的效率及合理性考慮，下列加工流程中，最合適的是
A．劃線→鋸割→銼削
B．劃線→鉆孔→鋸割→銼削
C．劃線→鋸割→鉆孔→銼削
D．劃線→鋸割→銼削→鉆孔
8．如圖所示為一款彎管器，在力F的作用下，扳手帶動轉盤，轉盤牢牢拉住管子使其變形。扳手和管子的主要受力形式是
A．扳手和管子都受拉
B．扳手和管子都受彎曲
C．扳手受彎曲，管子受拉
D．管子受彎曲，扳手受拉
9．如圖所示的家庭衛生間水路系統，由各種衛生器具、進水管網、下水道排水管網等組成。通過進水管提供各種衛生器具用水，使用后產生的廢水、污水通過排水管排入下水道。根據描述，以下說法正確的是
A．排水管出現故障，將會影響水路系統的正常工作，體現系統的相關性
B．使用一段時間之后，下水道堆積油污或絮狀物會導致管道堵塞，體現系統的環境適應性
C．給人們用水及排水帶來方便，體現了系統的目的性
D．設計時根據衛生器具的分布，計算管道的合理尺寸，體現了系統分析的綜合性原則
10．如圖所示為一款循跡小車，在其車頭底部裝有兩個金屬感應探測頭，當左探測頭探測到金屬信號，增加小車右輪電機速度，使車子左轉，直到探測頭探測不到金屬信號；右探測頭探測到金屬信號時，情況相反；當左右探測頭都沒有探測到金屬信號時，左右輪電機轉速相同，車子直行。關于該控制，以下說法正確的是
A．被控對象是軌道
B．控制器是探測頭
C．執行器是電機
D．輸入量是車子速度
二、非選擇題（本大題共2小題，每11小題6分，第12小題9分，共15分）
11．如圖所示為機械臂運動限位系統示意圖。位置傳感器設置在機械臂的左右需要限位的位置，當機械臂左右運動靠近位置傳感器時，位置傳感器感知到機械臂接近并在達到規定的檢測距離并給PLC發送信號，經伺服電機使機械臂停止運行，從而使機械臂在一定位置范圍內運轉。請根據示意圖和描述，完成以下任務：
（1）該系統的控制手段與控制方式分別是
▲
和
▲
（在①人工控制；②自動控制；③開環控制；④閉環控制中選擇合適的選項，將序號填寫在“
▲
”處）；
（2）該控制系統的執行器是
▲
（在①機械臂；②伺服電機；③PLC中選擇合適的選項，將序號填寫在“
▲
”處）；
（3）若將該機械臂應用于工件的抓取，檢測到有工件時機械臂能自動張開抓取，下列可以采用的傳感器是
▲
（在①熱敏電阻傳感器；②超聲波傳感器；③濕度傳感器中選擇合適的選項，將序號填寫在“
▲
”處）。
（4）機械臂的運轉過程會受到各種干擾，以下因素屬于干擾因素的是
▲
和
▲
（在①運轉過程中底座搖晃；②調整位置傳感器的位置；③伺服電機與機械臂之間的摩擦；④周?chē)h(huán)境亮度變暗）
12．如圖所示的安裝板上裝有電動機、滑塊軌道及滑塊。為了能實現滑塊在一定范圍內往復滑動，以厚度2mm的薄鋼板為材料，設計電動機轉軸與滑塊之間的傳動構件。已知電動機轉軸與滑塊上的安裝孔在同一個高度，轉軸直徑為φ4mm，安裝孔的直徑為φ4mm，設計要求如下：
A．電動機運轉時，能通過傳動構件帶動滑塊沿軌道水平滑動，且電動機轉軸軸線與滑塊安裝孔軸線之間的活動距離為80mm-120mm；
B．傳動構件與電動機轉軸之間的連接牢固可靠；
C．傳動構件與滑塊之間的連接牢固可靠；
D．結構簡單、制作方便。
請根據上述設計要求，完成以下任務：
（1）畫出傳動構件的設計草圖（電動機和滑塊可以不畫），必要時可用文字說明；
（2）在設計草圖上標注傳動構件的主要尺寸；
（3）傳動構件與滑塊之間最適合采用
▲
（選擇合適的一項，填寫序號）
①膨脹螺栓
②自攻螺絲
③緊定螺釘
④鉚釘
（4）傳動構件安裝完畢后，為了檢驗是否達到設計要求，進行了以下試驗，其中合理的試驗有
▲
（指出所有合理的項目，將序號填寫在“
▲
”處）。
①啟動電動機，觀察傳動構件能否帶動滑塊運動，并測量距離是否達標；
②啟動電動機，測試往復運動過程中是否卡死；
③關閉電動機，用力拉拽傳動構件，觀察連接處是否牢固；
④關閉電動機，握住滑塊沿著滑軌滑動，測試滑動是否順暢。
寧波諾丁漢大學附屬中學
2016-2017學年度第二學期期中考試
高二技術參考答案及評分標準
第二部分
通用技術（共
50
分）
一、選擇題（本大題共10小題，每小題2分，共20分.
在每小題給出的四個選項中，只有一個符合題目要求）
題號
1
2
3
4
5
6
7
8
9
10
答案
C
B
A
D
D
A
B
B
C
C
二、非選擇題（本大題共
2
小題，第11
小題5分，第12小題10分，共15分）
11．（每空
1
分，共
5
分）
（1）②、④
（2）②
（3）②
（4）①
12．（第
1
小題
5
分，第
2
小題
2
分，第
3
小題
1
分，第
4
小題
2
分，共
10
分）
（1）（5
分）
能實現活動距離調節———————————2分
調節距離為
80-120
———————————1
分
與電機轉軸的連接處小孔造型吻合
————1
分
與滑塊連接處小孔————————————1
分
（2）合理標注尺寸（2
分）參考方案：
其他草圖方案酌情給分
（3）④（1
分）
（4）①②③（答案完全正確的得
2
分，沒有答全的得
1
分，出現選項④的得
0
分）
第1題圖
第2題圖
第3題圖
第5題圖
主視方向
第6題圖
圖甲
圖乙
第7題圖
F
扳手
管子
第8題圖
第9題圖
鋁箔膠帶軌道
右探測頭
左探測頭
第10題圖
PLC
位置傳感器
位置傳感器
伺服電機
機械臂
工件
第11題圖
第12題圖
