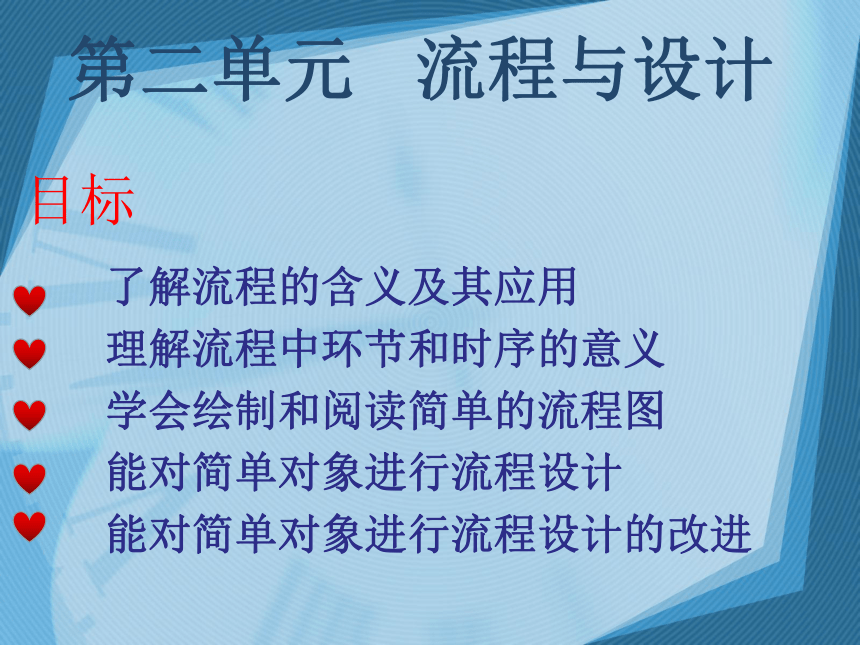

課件26張PPT。目標 了解流程的含義及其應用
理解流程中環節和時序的意義
學會繪制和閱讀簡單的流程圖
能對簡單對象進行流程設計
能對簡單對象進行流程設計的改進第二單元 流程與設計1.什么是流程？
2.流程的分類
3.工作流程與工藝流程的異同.

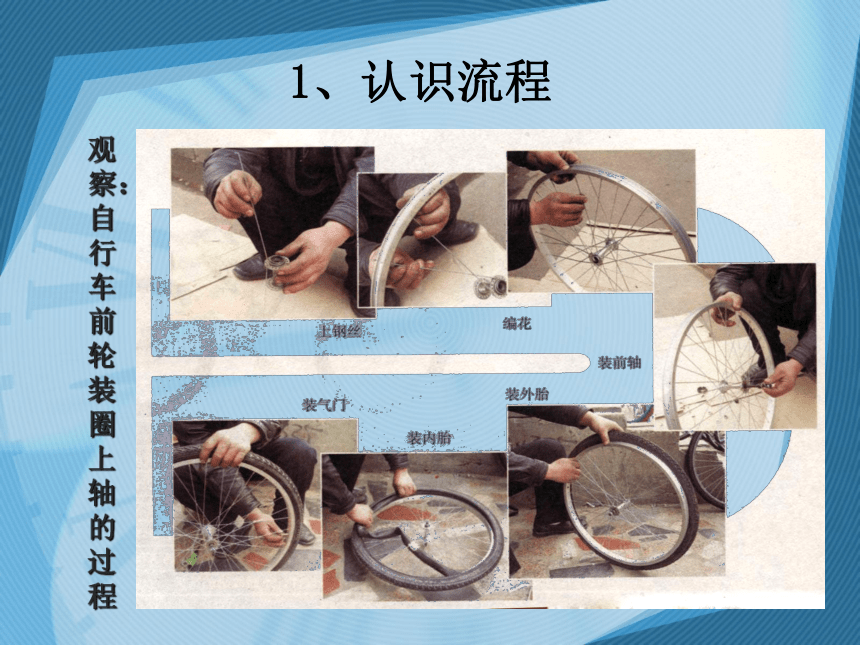

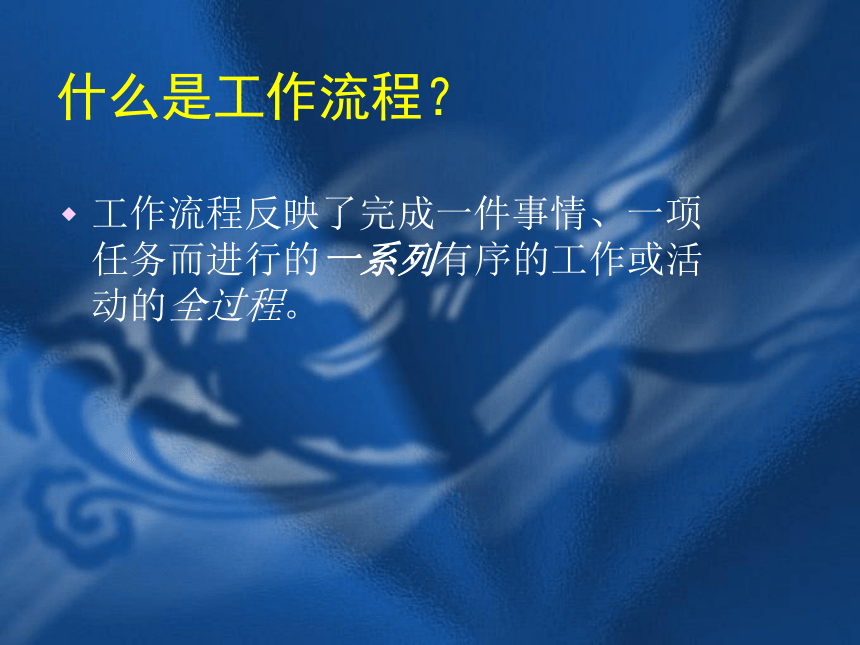

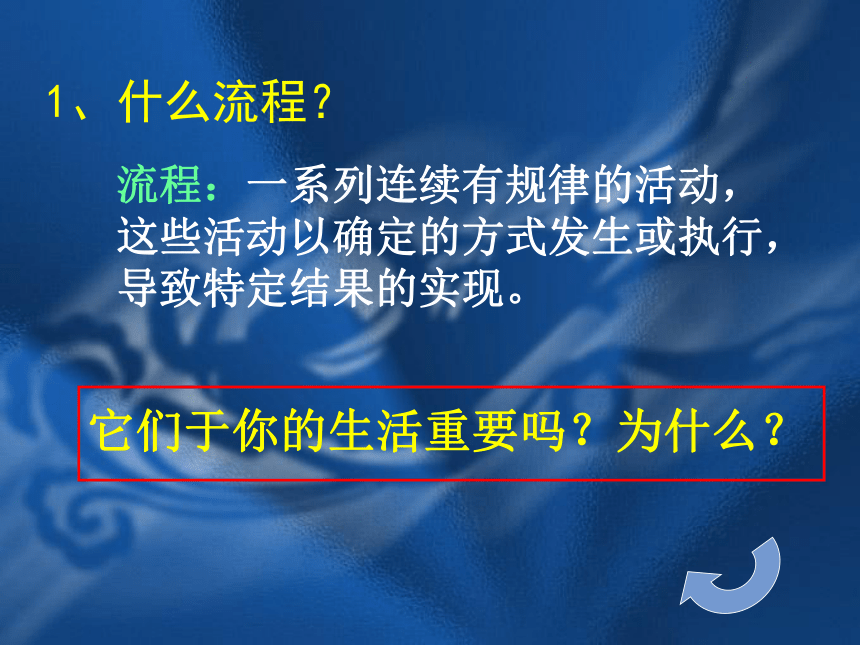

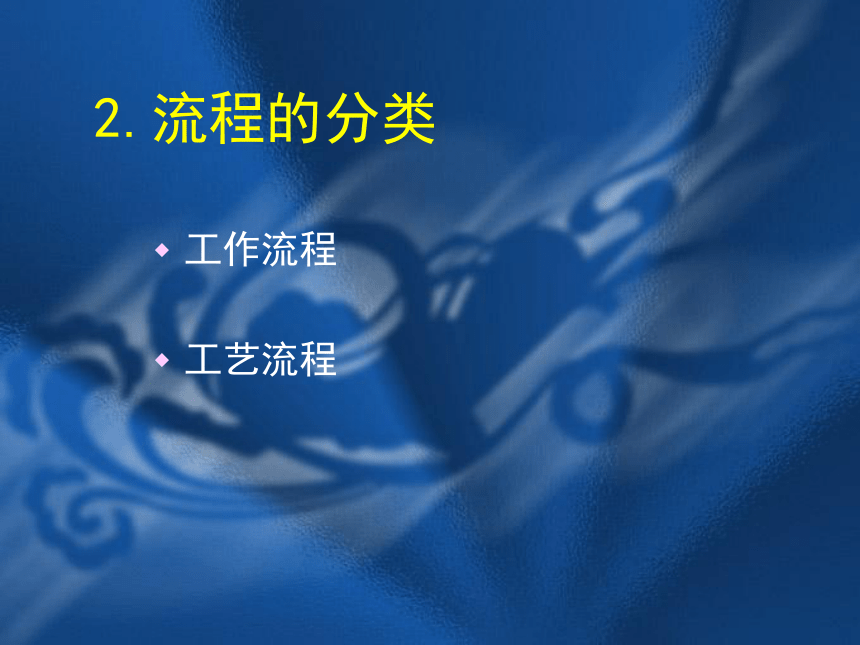

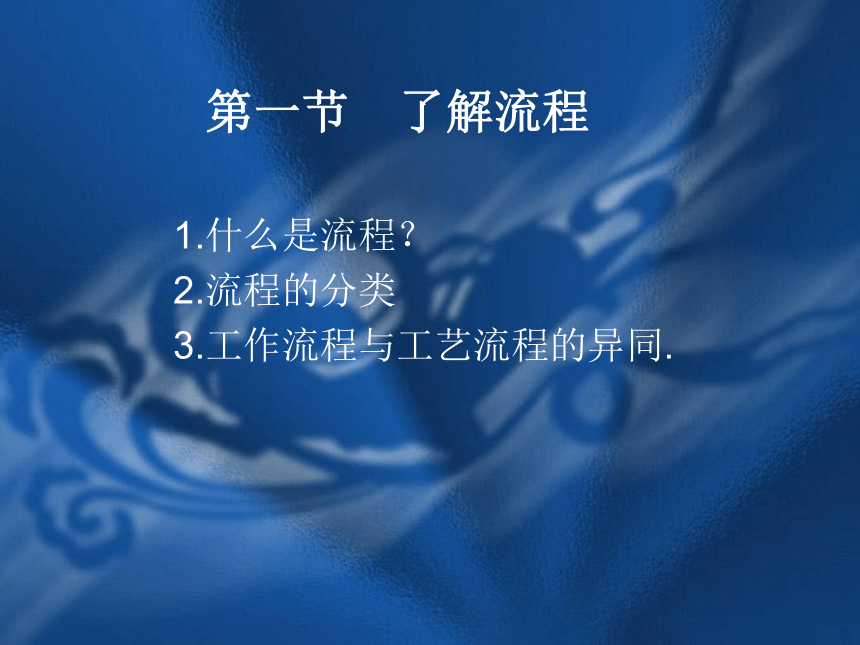

第一節 了解流程觀察：自行車前輪裝圈上軸的過程1、認識流程自行車前輪裝圈上軸是否一定要按照這個順序來進行？思考流程：一系列連續有規律的活動，這些活動以確定的方式發生或執行，導致特定結果的實現。它們于你的生活重要嗎？為什么？1、什么流程？2.流程的分類工作流程

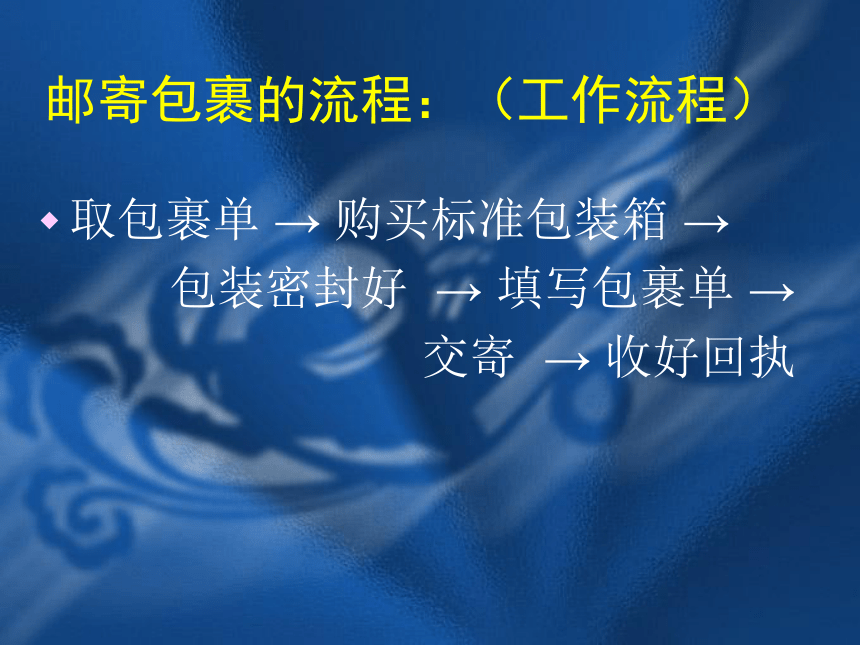

工藝流程什么是工作流程？工作流程反映了完成一件事情、一項任務而進行的一系列有序的工作或活動的全過程。取包裹單 → 購買標準包裝箱 →
包裝密封好 → 填寫包裹單 →

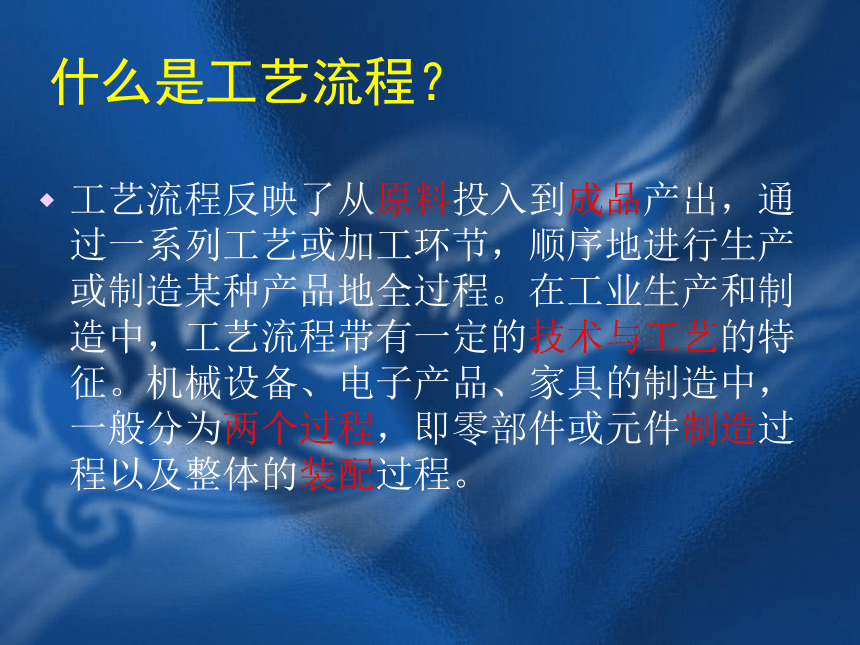

交寄 → 收好回執郵寄包裹的流程：（工作流程）什么是工藝流程？工藝流程反映了從原料投入到成品產出，通過一系列工藝或加工環節，順序地進行生產或制造某種產品地全過程。在工業生產和制造中，工藝流程帶有一定的技術與工藝的特征。機械設備、電子產品、家具的制造中，一般分為兩個過程，即零部件或元件制造過程以及整體的裝配過程。蔡倫造紙流程：（工藝流程）收集原料 → 水浸 → 剁碎 → 水洗
→ 浸入草木灰水 → 加熱蒸煮
→ 漂洗 →搗碎形成紙漿
→ 用紙模撈取紙漿 →
慮水 晾干成紙4.工作流程與工藝流程比較教材P49第一節課后習題第二節流程的組成與描述的常規使用流程通用技術課程必修二ATM機輸入密碼插 入
銀行卡打印憑據退出并取卡下一步？取款改密交費……查詢下一步？繼續時序：在流程中，環節在時間上進行的
先后順序。
流程的組成
環節：構成流程的若干個小的過程。環節時序分法不一可分解可顛倒不可顛倒同時進行流程時序和環節的特點馬上行動（P39）請舉出生活中時序不可顛倒的事例。流程的其他表達方式（描述）1、文字表達
2、表格表達
3、圖示表達
4、模型表達
5、動畫演示
……流程的表達方式:文字表達流程的表達方式:表格表達流程的表達方式:圖示表達流程的表達方式：模型表達流程圖的繪制方法1.確定流程的環節和時序;
2.利用預先確定的流程圖的幾何圖形或符號進行繪制。流程圖是用圖形和簡單的文字來描述流程，方框流程圖是最簡便易行和應用廣泛的一種。方框流程圖有多種，一般都用預先約定的幾何圖形或符號表示各個環節，以及環節之間的順序關系（時序）。流程圖的繪制是在已經確定了流程的環節和時序后，利用預先約定的流程圖的幾何圖形或符號繪制出來的橢圓表示流程的開始和結束；方框圖表示環節，它具有一個流入指向和一個流出指向；用菱形表示檢測分支點，它具有一個注入指向和兩個流出指向。P55郵寄包裹工作流程方框圖P58 課后習題
